汽车前引擎盖闭合连接内板结构设计

　　在白车身焊装与总装匹配环节，前引擎盖闭合结构的内板设计直接决定了前部覆盖件的装配精度、闭合可靠性以及长期使用的抗变形能力，这个结构件并非单一的支撑骨架，而是承担引擎盖与车身前部铰链、锁扣、缓冲块多部件连接的核心承载件。从实际装车场景来看，该部件位于引擎盖外板的内侧，完全隐藏在外观覆盖件下方，日常使用中不会直接暴露在视野内，但所有引擎盖的开关动作、行车过程中的振动载荷、高速行驶下的风阻拉扯力，都会首先作用在这个内板结构上。

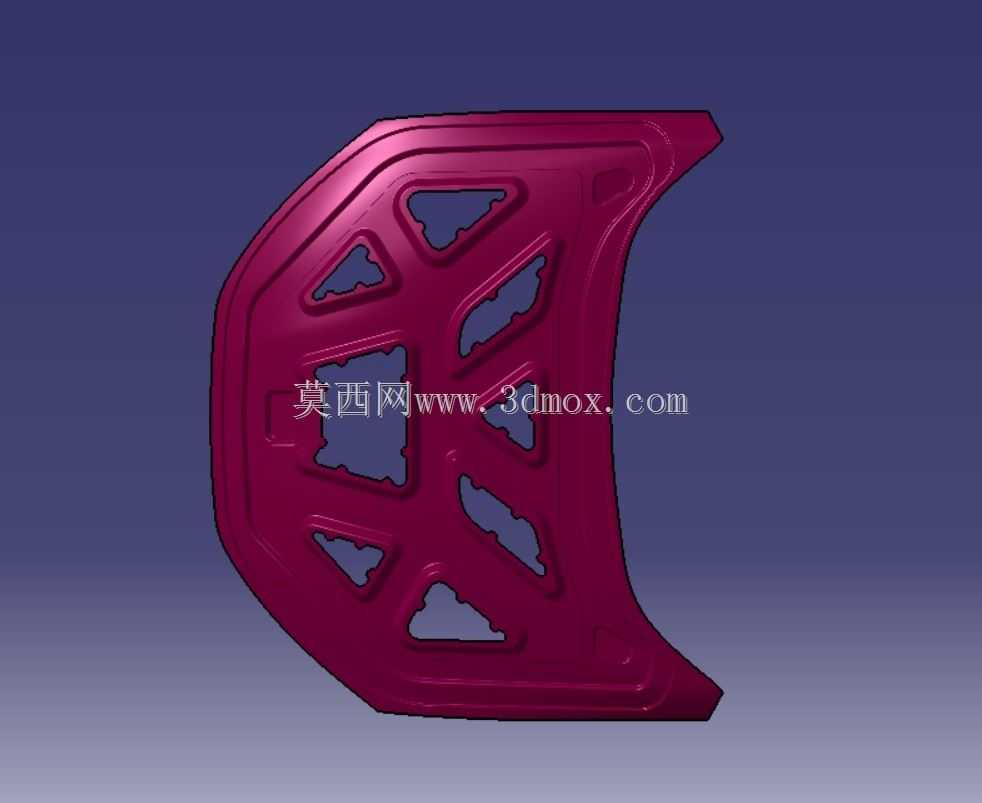

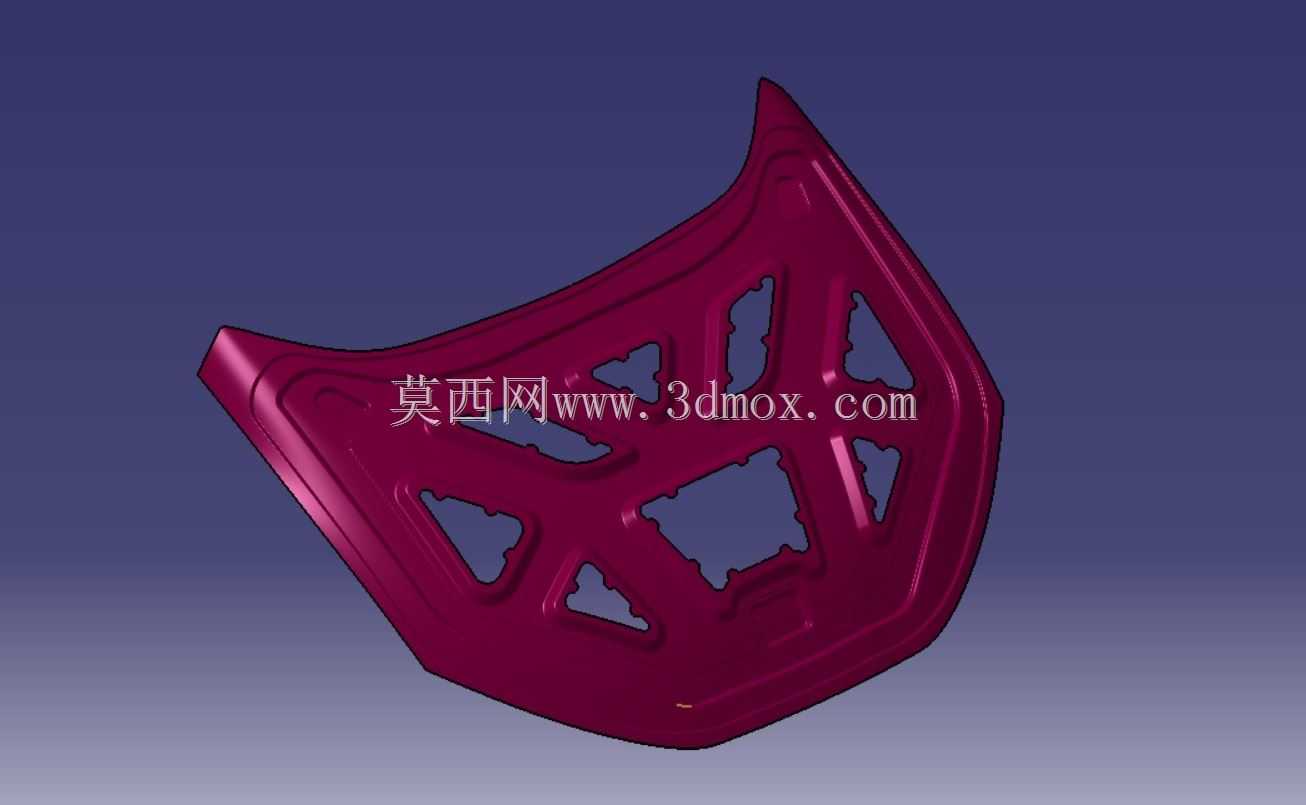

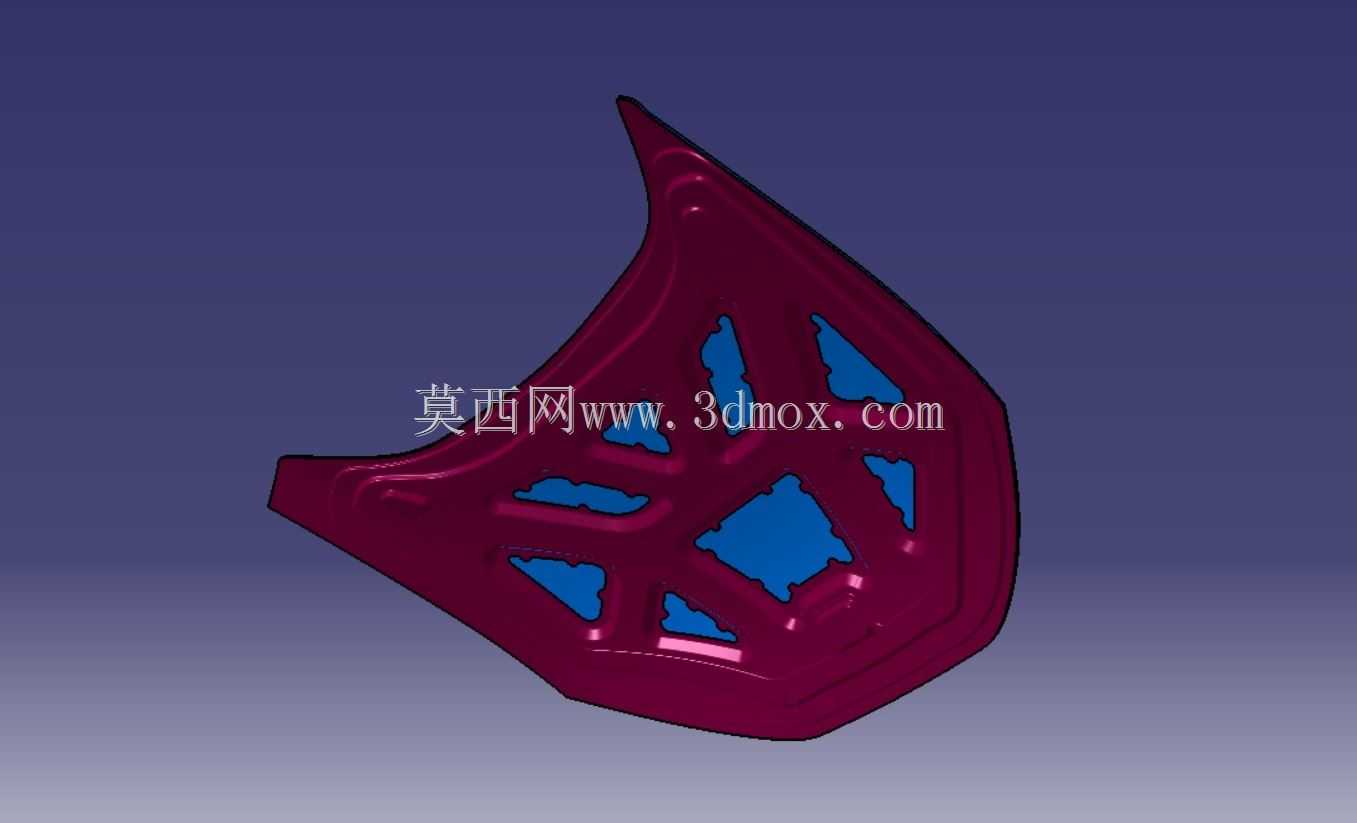

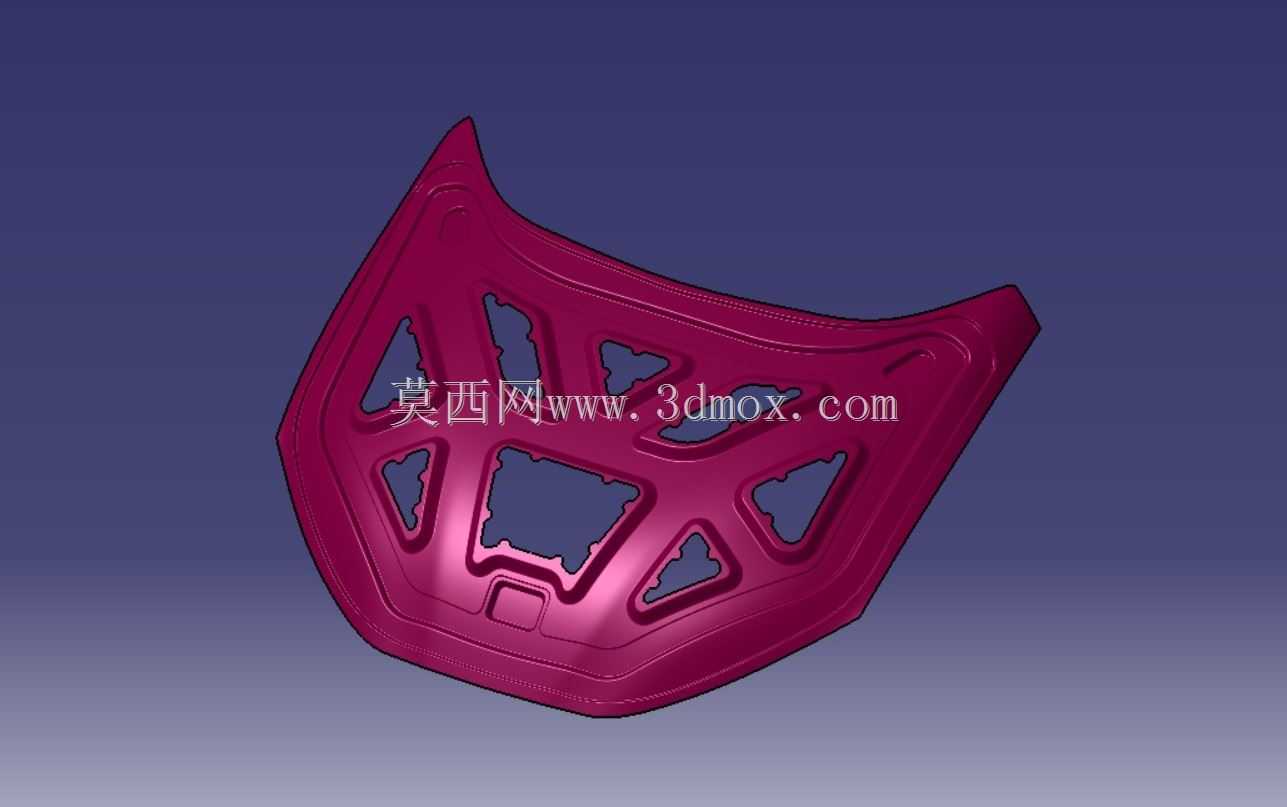

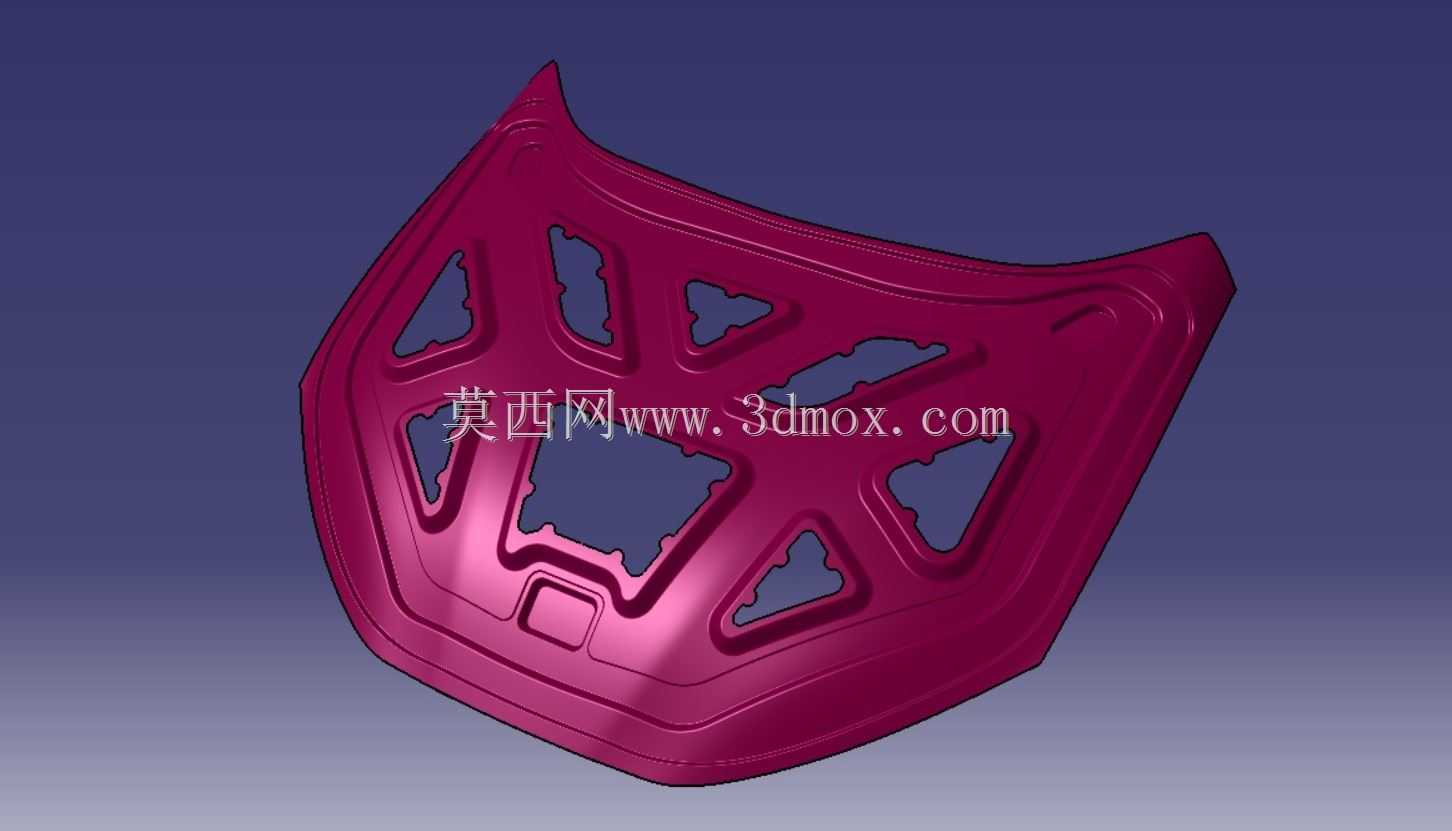

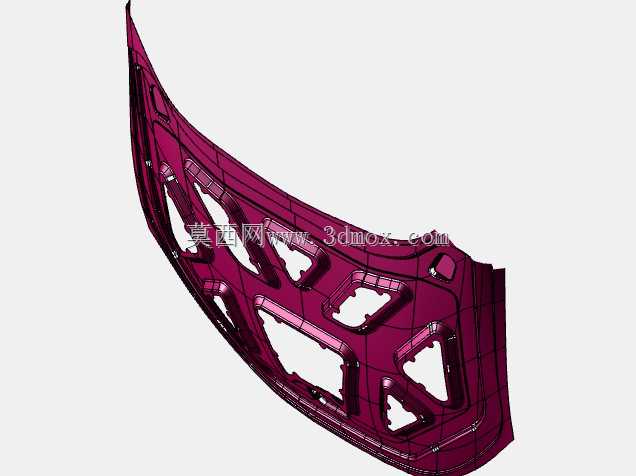

　　设计过程中首先要考虑的是安装边界的匹配，内板的周圈轮廓必须完全贴合引擎盖外板的内侧翻边，保证包边压合后两者之间无相对窜动，周圈分布的定位孔需要和焊装夹具的定位销完全适配，定位公差控制在±0.2mm以内，才能保证焊装后整体引擎盖的轮廓度符合整车DTS匹配要求。结构上的镂空设计并非单纯为了减重，每一处开孔的位置、形状都经过刚度校核，在引擎盖锁扣安装区域、两侧铰链安装区域都做了局部的型面凸起加强，避免开关引擎盖时局部应力集中导致的钣金开裂，同时镂空区域也为引擎盖内侧的隔音棉安装、线束固定预留了足够的操作空间，不会出现装配干涉。

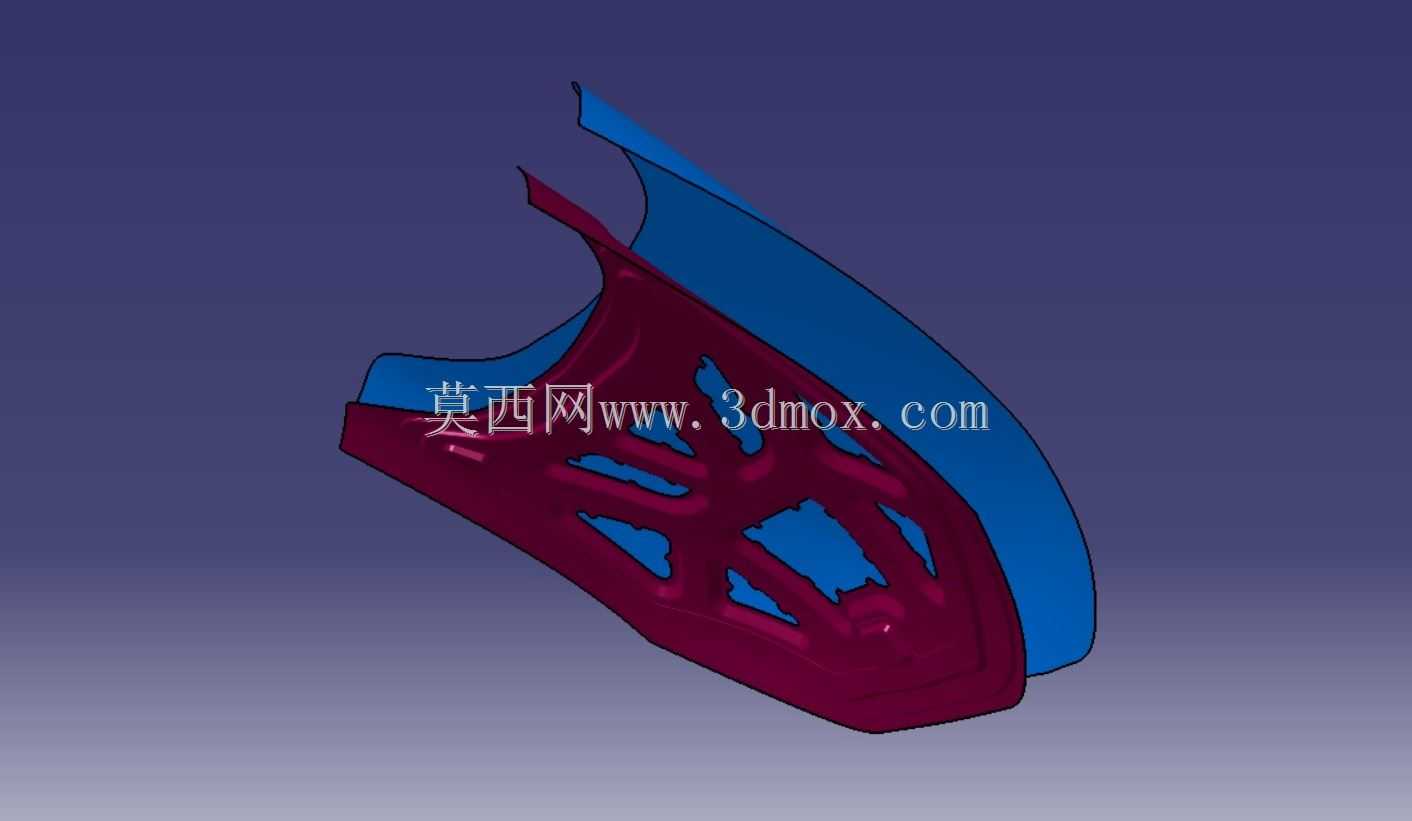

　　从功能特性来看，这个内板需要配合前部的锁体机构实现引擎盖的锁止与解锁，锁扣安装位的型面精度直接决定了引擎盖闭合后的间隙面差，要是安装位平面度超差，很容易出现引擎盖两侧缝隙不均、闭合后松动异响的问题；两侧与铰链连接的安装孔位采用了双层钣金叠焊的加强结构，能够承受引擎盖反复开关带来的交变载荷，按照整车耐久测试要求，需要满足至少十万次开关循环无变形、无裂纹的性能要求。设计时的型面走向完全遵循外板的曲率变化，在靠近A柱的区域做了弧度收窄，既保证引擎盖开启时不会和前挡风玻璃下沿的装饰板发生干涉，也能在行人碰撞保护要求中起到合适的溃缩吸能作用，当发生头部碰撞时，内板的加强筋结构会按照预设的路径发生变形，吸收碰撞能量，降低对行人的伤害。安装边界上，内板和外板之间预留了3-5mm的空腔，这个空腔一方面可以填充隔音隔热棉，阻隔发动机舱的热量和噪音传递到车外，另一方面也给电泳液的流动预留了通道，保证白车身电泳过程中钣金内腔能够完全被电泳液覆盖，避免出现内腔锈蚀的问题。周圈分布的涂胶槽结构，是为了在焊装时涂布减震膨胀胶，胶层固化后可以将内外板牢牢粘接在一起，提升整个引擎盖总成的模态频率，避免车辆行驶过程中出现共振异响。

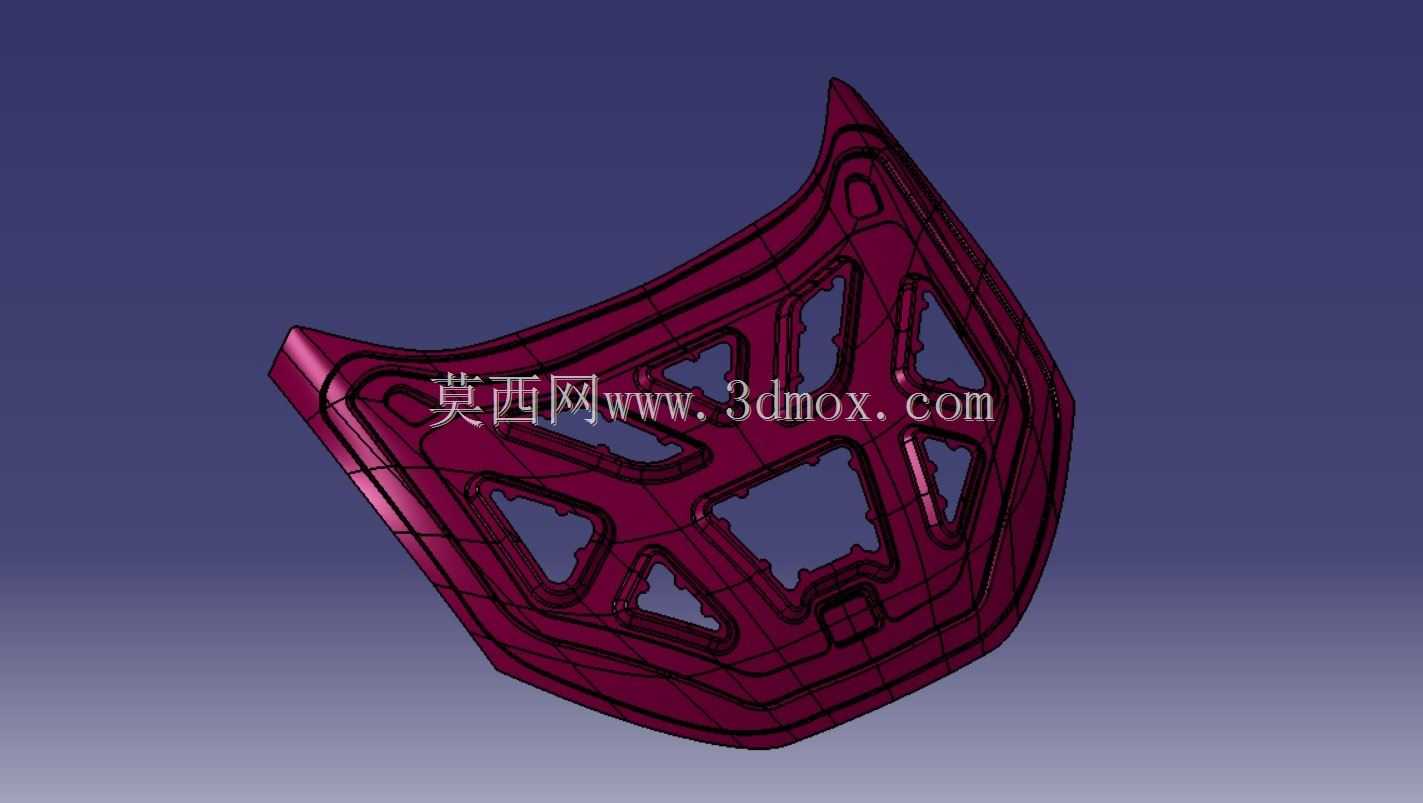

　　在实际建模过程中，所有的圆角过渡都严格遵循冲压工艺要求，避免出现锐角或者过小的圆角导致冲压开裂，加强筋的高度和宽度也匹配现有冲压设备的成型能力，不需要额外开发特殊模具就能实现批量生产，型面的拔模角度全部控制在5度以上，保证冲压后零件能够顺利从模具中脱出，不会出现卡模、拉毛的问题。很多新手工程师在做这类内板设计时，容易只关注刚度要求把结构做的过厚过重，反而忽略了整车轻量化的需求，这个结构通过合理的镂空和加强筋布置，在保证整体刚度满足要求的前提下，尽可能去除了非承载区域的多余材料，平衡了性能和重量之间的关系。另外，内板上预留的缓冲块安装座位置，需要和车身前部的缓冲块位置完全对正，当引擎盖闭合时，四个缓冲块能够均匀承受闭合冲击力，不会出现单点受力过大导致的外板凹陷，同时缓冲块的高度可调，能够在总装线上微调引擎盖的闭合高度，保证和两侧翼子板的面差完全一致。
