汽车白车身B柱结构三维数模

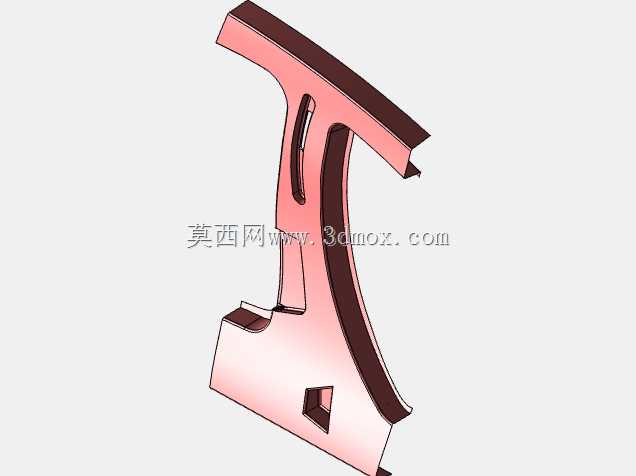

在整车白车身结构开发流程中，B柱作为乘员舱侧面核心的承载与传力构件，其结构设计合理性直接关联整车侧碰安全性能、车身扭转刚度以及NVH表现，是车身结构工程师在概念设计阶段需要重点打磨的部件。这款B柱数模针对乘用车白车身侧围结构开发需求搭建，整体采用变截面异形腔体结构设计，沿车身Z向的截面轮廓随受力分布动态调整，在乘员胸部、头部对应的碰撞关键区域做了局部加强结构预留，下部与门槛梁连接的位置设计了外翻的安装搭接边，上部则匹配顶盖侧梁的连接型面做了收窄过渡，能够在概念阶段快速完成侧围分块的装配边界校验。

从实际装车场景来看，B柱需要同时承担多维度的载荷传递作用：车辆发生侧面碰撞时，B柱要将侧碰冲击力沿上下路径分别传递到顶盖横梁、门槛梁以及地板横向加强梁，避免乘员舱发生过大的侵入变形；日常行驶过程中，B柱作为前后门的安装基准，需要为车门铰链、门锁扣、安全带卷收器、B柱内饰板、侧气帘等周边部件提供稳定的安装定位基准，同时还要抵抗车身扭转工况下的剪切应力，抑制门框变形量，保证车门在复杂路况下的密封性能与开关顺畅度。

这款数模在设计过程中优先遵循了车身结构的载荷传递逻辑，整体轮廓完全贴合常规乘用车侧围的外表面型面趋势，外侧曲面与侧围外板的造型面保持齐平，内侧腔体则预留了足够的加强板布置空间，工程师可以基于这个基础数模快速迭代不同厚度的热成型加强板方案，匹配不同安全等级的碰撞目标。在安装边界的处理上，数模下部与门槛梁搭接的区域预留了三层板焊接的法兰边，法兰边宽度控制在常规焊接工艺要求的12-16mm区间，能够满足点焊、激光焊等不同连接工艺的操作空间需求；上部与顶盖侧梁连接的位置做了圆弧过渡，避免应力集中导致的结构疲劳失效；中部对应车门铰链安装的平面预留了足够的凸焊螺母布置空间，平面度控制在安装基准要求的公差范围内，能够直接用于前期安装点的硬点校验。

考虑到概念设计阶段缺乏完整的整车尺寸输入，这款数模的整体比例参考了常规A级乘用车的B柱尺寸范围，总高度覆盖从门槛梁上表面到顶盖侧梁下表面的常规安装区间，中部最宽处的截面尺寸匹配侧围外板的常规造型宽度，不会出现与车门玻璃、升降机构的运动干涉。腔体内部的加强筋布局参考了主流热成型B柱的结构形式，在碰撞受力最大的中下部区域设计了内凹的加强结构，能够在不额外增加重量的前提下提升局部抗弯强度，符合当前车身轻量化的设计趋势。对于从事车身结构概念设计的工程师而言，这款数模可以作为侧围结构方案评审的基础载体，快速完成B柱区域的结构可行性分析、安装点硬点布置以及碰撞传力路径的初步验证，大幅缩短概念阶段的建模周期，也可以作为同类型B柱结构设计的参考基准，帮助工程师快速梳理B柱与周边部件的搭接关系，避免在前期方案阶段出现安装边界冲突、传力路径中断等常见设计问题。
