折弯式金属安装固定支架结构设计

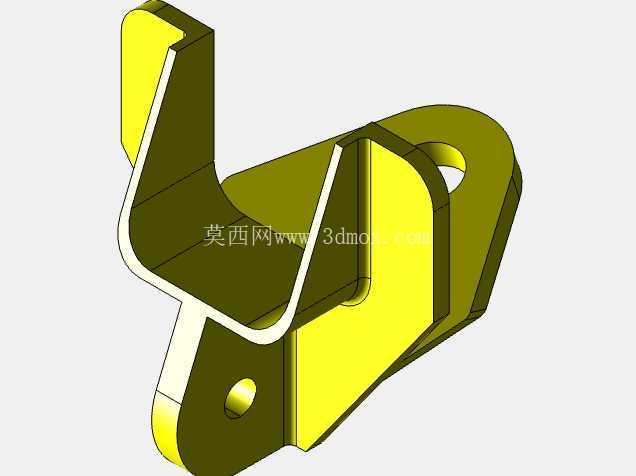

　　在各类机电设备、工装夹具以及小型工业装置的装配环节中，这类折弯成型的金属固定支架是十分常见的连接承载构件，它的核心作用是实现两个异向安装面之间的刚性衔接，同时承担对应部件的定位与载荷传递功能，很多时候会被用于固定小型电气元件、管路卡扣、传感装置或是辅助支撑结构，在低压配电柜体、小型自动化设备机架、民用机电产品内部都能看到同类型结构的应用。从结构形态来看，这个支架采用一体化钣金折弯工艺成型，主体通过多次弯折形成三个互相呈角度的安装面，其中一侧带开口的U型弯折结构用于卡接或承托被固定部件，弯折边缘做了圆弧过渡处理，既可以避免钣金锐边划伤装配人员，也能减少折弯处的应力集中，提升构件的抗疲劳性能。

　　另外两个带安装孔的平面分别对应不同方向的装配基准，其中一个平面上的通孔用于穿装螺栓实现与基座的固定，另一个延伸出的带孔耳板则用于侧向定位或是附加部件的连接，两个安装孔的位置度公差需要控制在合理范围内，避免装配时出现螺栓无法穿入、安装面贴合不严的问题。设计这类支架的时候，首先要明确实际承载的载荷类型，是静态承重还是会伴随设备运行产生振动载荷，如果是振动工况下使用，板材厚度需要适当增加，同时安装孔的位置要尽量靠近折弯根部，减少悬臂长度带来的力矩放大效应。折弯半径的选取需要匹配所用板材的厚度，通常冷轧钢板的折弯内半径取0.8-1.5倍板厚即可，半径过小容易导致折弯处外侧板材开裂，半径过大则会出现折弯回弹难以控制角度精度的问题。

　　从安装边界来看，这个支架的整体外轮廓尺寸适配狭小的装配空间，U型卡槽的开口宽度与深度需要和被固定部件的外径或安装部位尺寸匹配，保证装配后不会出现窜动，两个安装面的平面度需要控制在每百毫米0.1mm以内，确保和基座、被连接件之间能够完全贴合，避免长期受力后出现连接松动。建模过程中需要重点还原折弯处的工艺圆角、板材的等厚特征，以及安装孔的倒角细节，这些细节不仅影响模型的真实感，更重要的是能直接对接后续的钣金展开工艺计算，确保加工出来的零件尺寸符合设计要求。实际生产中这类零件多采用冷轧钢板冲压折弯成型，表面根据使用场景做镀锌、喷塑或是氧化处理，提升防锈耐腐蚀能力，在一些对重量有要求的场合也会采用铝合金板材加工，不过铝合金的折弯半径需要适当放大，避免开裂。很多刚接触结构设计的工程师容易忽略折弯件的让位设计，比如在两个折弯面的交接处，如果没有预留适当的止裂槽或是让位缺口，实际折弯时会出现材料挤压隆起，导致安装面无法贴合，这个模型的折弯交接处就做了合理的让位处理，能够保证各安装面的成型精度。

　　另外安装孔的中心到折弯边的距离也需要符合工艺要求，距离过近的话冲孔时会因为靠近折弯边导致孔型变形，同时折弯时也会拉扯孔位造成位置偏移，这个结构上的孔位距离折弯边的尺寸都预留了足够的工艺余量，符合常规钣金加工的工艺要求。在装配使用时，需要注意螺栓的锁紧扭矩要匹配板材的强度，扭矩过大容易导致安装孔周边的板材变形，尤其是较薄的钣金件，最好在螺栓和板材之间加装平垫片来分散压紧力，避免局部压痕影响连接可靠性。如果是用于有冲击载荷的场合，还可以在支架和被固定部件之间加装橡胶减震垫，既可以减少振动传递，也能弥补少量的安装误差。这类支架看似结构简单，但每一处弯折角度、每一个孔位的位置都直接影响最终的装配效果和使用寿命，设计时需要结合实际安装空间、承载要求、加工工艺多方面考量，不能只追求外形满足装配需求而忽略工艺可行性，否则很容易出现加工难度大、成本高，甚至装配后无法达到预期性能的问题。
