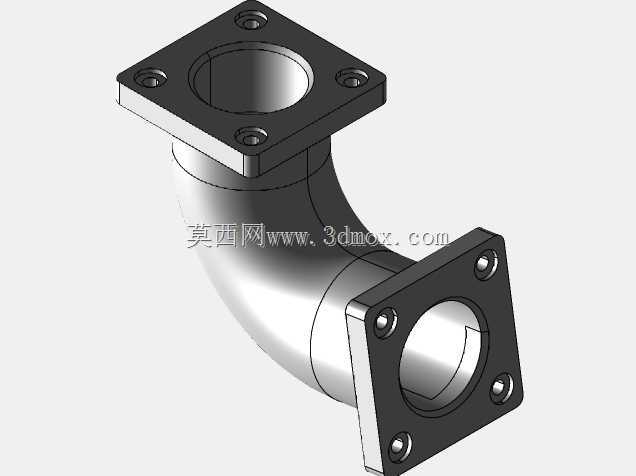

带方形法兰接口的90度弯角管路连接件

　　这款90度弯角法兰连接件，主要应用在工业流体输送管路的转向接驳场景，常见于液压动力站管路布局、化工介质输送管线、气动控制系统的硬管连接段，也可适配小型通风除尘设备的风道转向位置，解决管路在有限安装空间内的直角转向需求，避免管路强行弯折产生的通径缩颈、应力集中开裂问题。从结构设计来看，两端均采用方形法兰安装面，每个法兰面均匀布置四个螺栓过孔，安装时可通过螺栓配合密封垫片实现端面压紧密封，相比螺纹连接的弯头，法兰式结构的承压能力更强，拆装维护时无需转动整段管路，尤其适合大管径、高压力的管路工况，安装对位时容错空间也更大，现场装配时可通过调整螺栓穿入顺序逐步压紧密封面，降低安装难度。

　　弯管段采用等通径圆弧过渡设计，弯曲半径经过流体阻力校核，内壁光滑无突变台阶，介质流经转向位置时不会产生明显的涡流区，能有效降低管路压损，减少介质对管壁的冲蚀磨损，延长管路整体使用寿命。设计过程中首先确定两端法兰的安装基准面，两个法兰端面的垂直公差控制在机械管路安装的通用精度范围内，保证对接时法兰面能与配对管路端面完全贴合，避免因端面倾斜导致的密封失效问题；法兰上的螺栓孔采用跨中布置方式，适配多数常规方形法兰的安装孔位标准，无需额外加工转接板即可直接对接同规格的法兰接口。

　　安装边界方面，两端法兰的外轮廓尺寸决定了安装时所需的操作空间，螺栓紧固侧需要预留足够的扳手操作空间，弯管的外弧面与相邻管路、设备壁面需要预留不小于管壁厚度的间隙，避免管路工作时产生振动摩擦导致管壁破损；弯管的内弧曲率经过优化，在满足转向角度要求的前提下尽可能减小整体占用空间，适合安装空间紧凑的设备内部管路布局。从实际使用场景出发，这类弯角连接件在液压设备中常用来连接泵组出口与阀组的管路，在压缩空气系统中可用于主管路到分支用气点的转向连接，在低压流体输送场景中也可替代焊接弯头，减少现场焊接作业量，降低安装过程中的防火安全要求，后期管路改造时可直接拆卸重复利用，减少材料浪费。

　　结构强度上，法兰与弯管段采用一体化结构设计，连接处做了圆弧过渡加强，避免直角连接处的应力集中，在额定工作压力下不会出现连接处开裂、变形的问题；法兰端面加工有密封槽适配平垫片或O型密封圈，可根据输送介质的特性选择不同材质的密封件，满足油液、水、低压气体等不同介质的密封需求。建模过程中优先保证两端法兰的安装尺寸精度，螺栓孔的位置度、法兰端面的平面度都按照机械管路连接件的通用公差要求设定，弯管段的壁厚保持均匀一致，避免局部壁厚过薄导致承压能力不足，整体结构无多余的工艺凸台、减重槽等非必要特征，既可以直接用于3D打印制作样件验证安装匹配度，也可导出工程图用于机加工生产，适配小批量定制化的管路改造需求。
