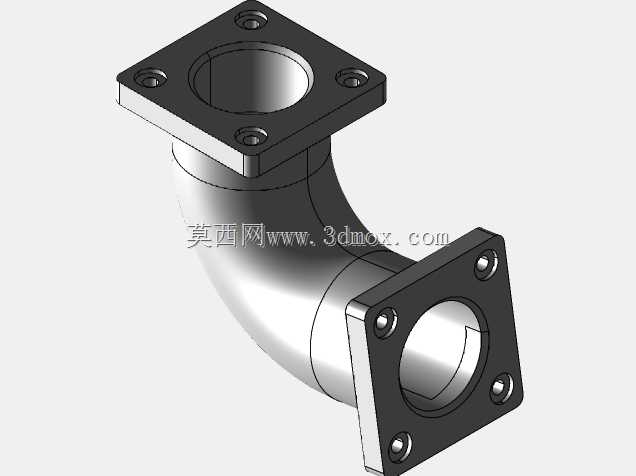

90度方形法兰连接直角弯管接头

这款90度弯管接头是管路系统中实现流体转向的核心连接件，两端采用方形法兰结构，适配需要刚性密封连接的流体输送场景，常见于工业液压管路、气动控制系统、低压给排水管网以及小型化工流体输送回路中，可在管路排布受空间限制无法直线布设时，完成垂直方向的管路转向衔接，避免管路强行弯折造成的通径缩径、应力集中开裂等问题。从结构设计来看，弯管主体采用圆弧过渡的流道设计，弯曲段曲率经过校核，既保证转向角度精准为90度，又尽可能降低流体流经时的局部阻力损失，减少湍流产生的概率，避免长期运行过程中弯管内壁因流体冲蚀出现过早磨损。两端的方形法兰盘与弯管主体采用一体化成型结构，每个法兰盘上均匀布设四个安装螺栓孔，孔位位置度公差控制在合理范围内，安装时可与对应规格的配对法兰精准对位，通过螺栓锁紧后配合密封垫片即可实现可靠密封，无需额外焊接工序，拆装维护便捷。在安装边界上，方形法兰的外轮廓尺寸小于同通径圆形法兰的外接圆尺寸，更适合安装空间局促、周边有其他管路或结构件干涉的场景，弯管的弯曲半径经过优化，既不会因半径过小造成流道阻力陡增，也不会因半径过大占用过多安装空间，两端法兰的密封面为平面结构，适配非金属平垫片、金属缠绕垫片等多种密封形式，可根据输送介质的压力、温度特性灵活选择密封件。实际选型使用时，需注意对接管路的通径需与弯管内部通径保持一致，螺栓锁紧时需采用对角分次拧紧的方式，避免法兰面受力不均造成密封失效，弯管主体的壁厚经过强度校核，可承受对应压力等级下的管路静压力与流体冲击载荷，法兰盘的厚度满足螺栓锁紧时的刚度要求，不会因锁紧力过大出现法兰变形导致密封面贴合不严的问题。
