墙面安装式悬臂起重吊运装置结构设计

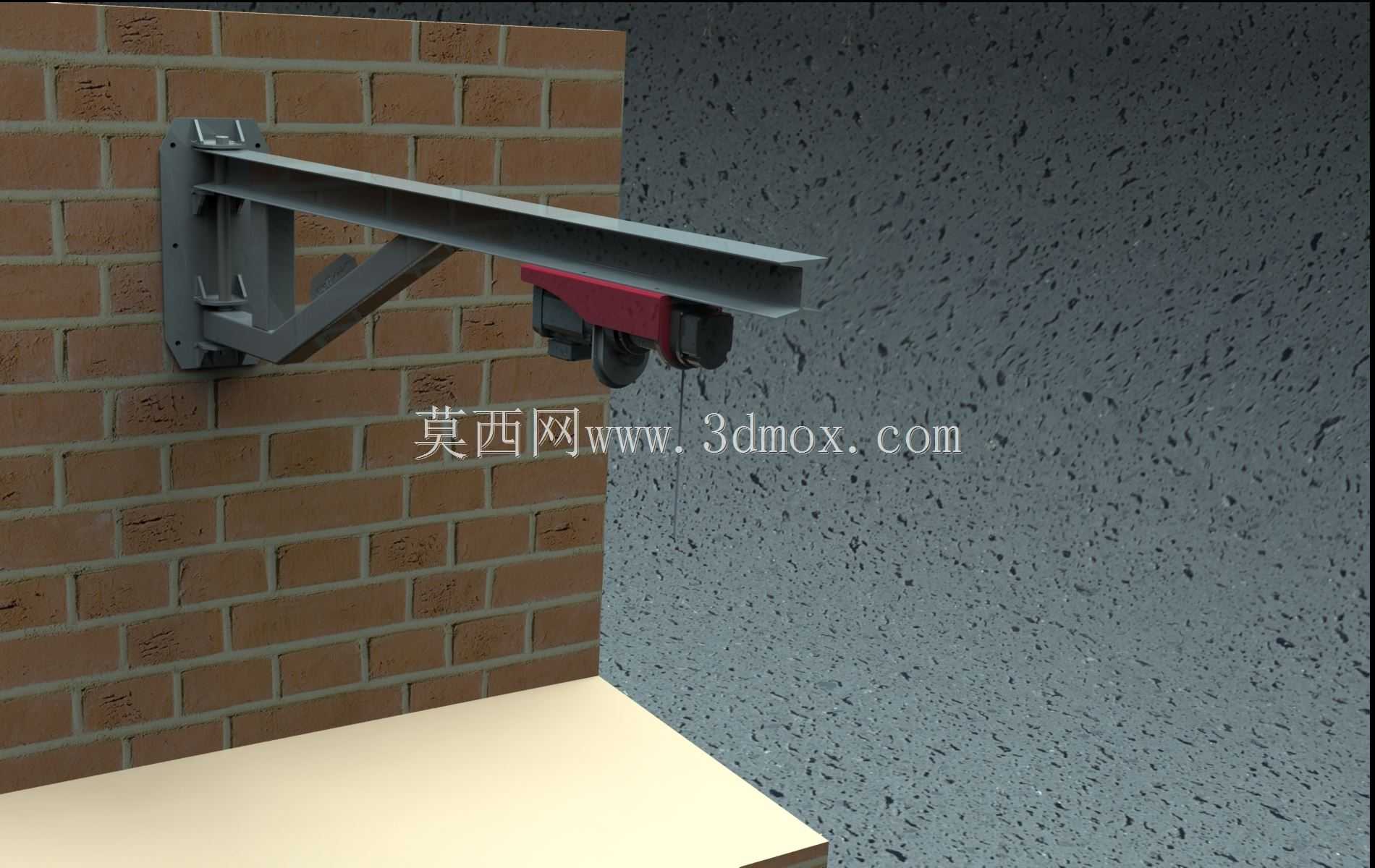

　　这款墙面固定的悬臂起重装置，主要适配车间内部工位定点物料转运场景，常见于机加工工位的工件上下料、小型装配线的重型部件移位、维修工位的零部件拆装吊运，覆盖半径内无需额外铺设地面轨道，不会占用车间地面通行空间，对于层高有限、无法安装桥式起重机的中小型生产车间尤为适用。整套装置通过壁挂支架直接固定在建筑承重砖墙或混凝土立柱上，安装时需提前核算墙体的承载能力，支架与墙体的连接采用膨胀螺栓配合预埋钢板的形式，确保承受额定载荷时不会出现墙体开裂或支架脱落的风险。

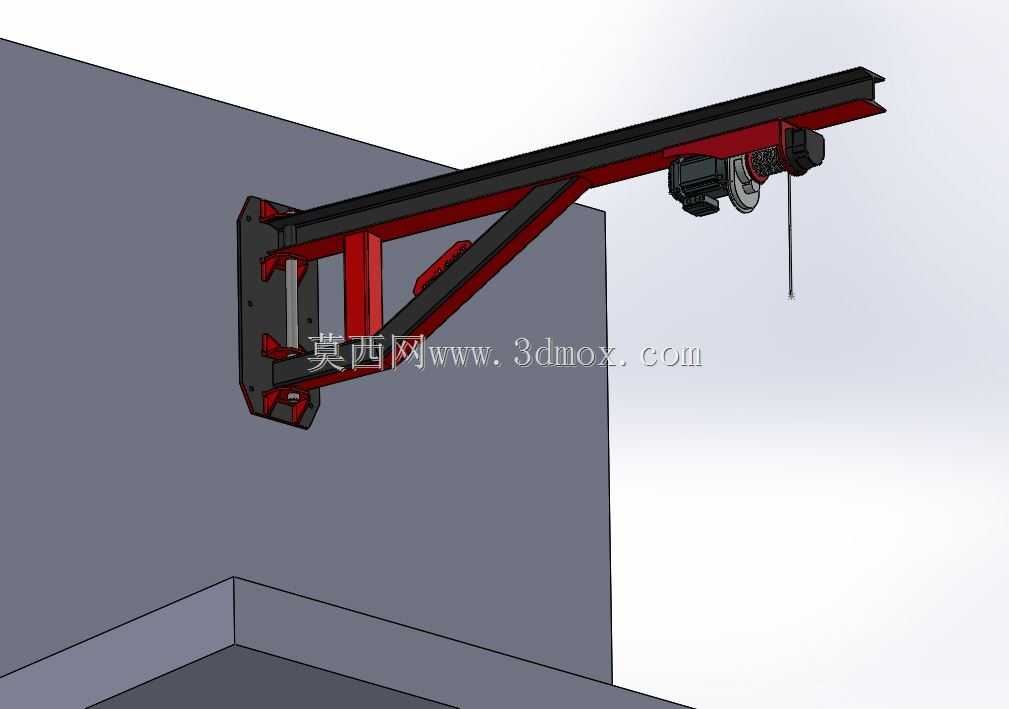

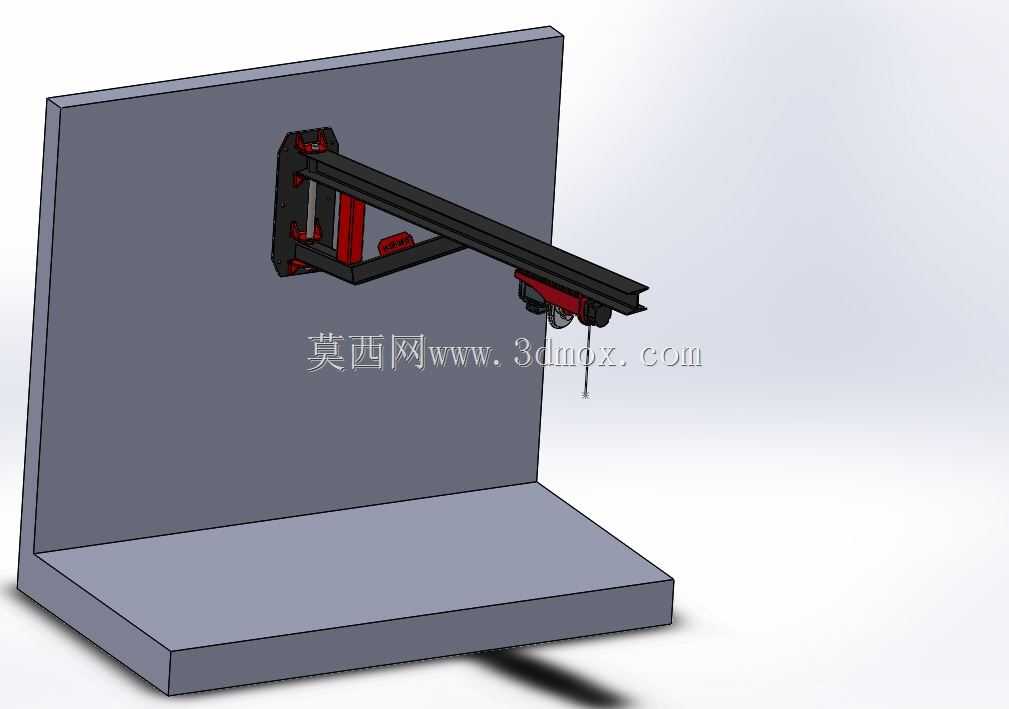

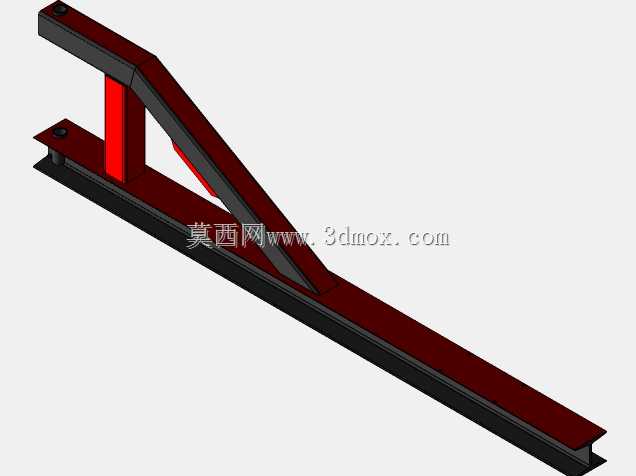

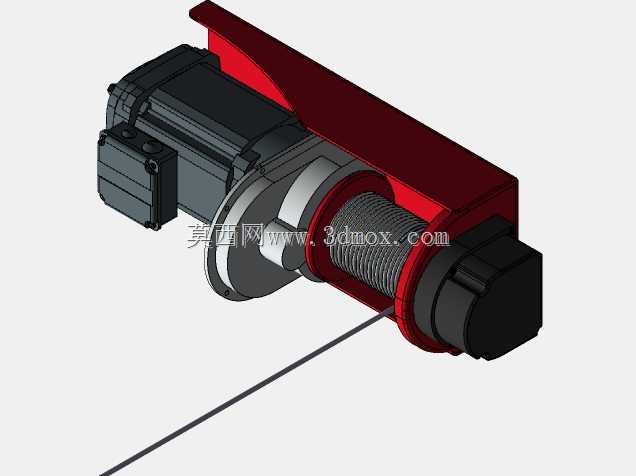

　　悬臂主体采用标准工字钢型材作为主梁，斜向支撑筋板与壁挂底座焊接为整体结构，三角形的支撑结构可以有效抵消主梁受载产生的下挠变形，主梁长度根据作业覆盖半径确定，安装时需保证主梁水平度偏差控制在千分之一以内，避免电动葫芦运行时出现溜车现象。配套的电动葫芦沿工字钢下翼缘行走，起升机构集成在葫芦小车上，可实现沿悬臂长度方向的水平移动与垂直方向的重物起升，操作端采用有线手柄控制，操作人员可在重物周边安全范围内完成吊运动作，避免起吊过程中重物摆动碰伤人员。

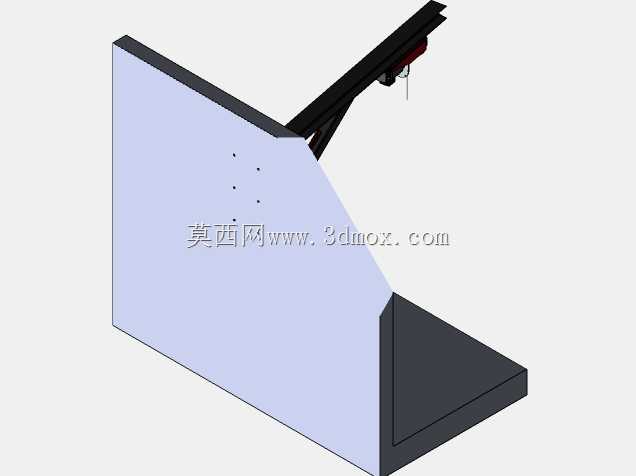

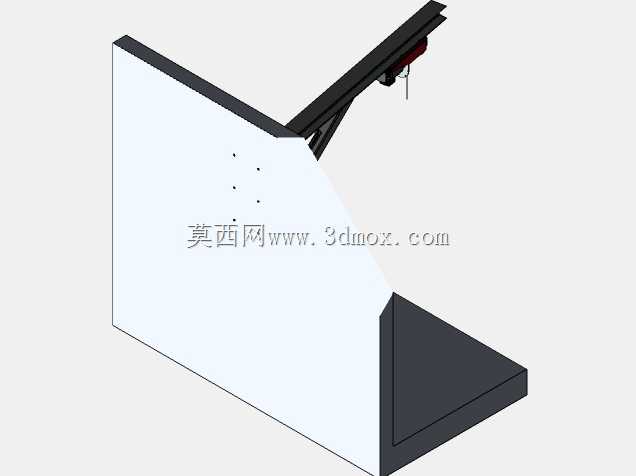

　　设计过程中优先考虑了安装边界的适配性，壁挂底座的安装孔位采用长圆孔设计，允许现场安装时存在一定的位置偏差，降低土建施工的精度要求；斜撑的角度经过受力校核，在保证结构强度的前提下尽可能减小对悬臂下方作业空间的侵占，避免吊运大尺寸工件时与斜撑发生干涉。主梁的端部设置有行程限位挡块，防止葫芦行走过程中脱出轨道，挡块表面安装缓冲橡胶垫，降低葫芦碰撞时产生的冲击载荷。

　　从实际使用场景来看，这类悬臂吊的额定起重量通常在0.25吨到1吨区间，作业覆盖半径在2米到5米之间，适合小范围、高频次的定点吊运作业，相比移动式悬臂吊不需要额外配置配重底座，相比桥式起重机投入成本更低、安装周期更短，对于零散分布的重工件工位，可以在每个工位单独配置，大幅降低工人的劳动强度，减少人工搬运重型工件带来的安全隐患。结构建模时对各个焊接节点做了细化处理，壁挂底座与墙体接触的面设计为平面，保证安装时与墙面完全贴合，斜撑与主梁、底座的连接位置均设置了加强筋，避免应力集中导致的焊缝开裂；电动葫芦的行走轮与工字钢翼缘的配合间隙按照实际型材公差做了适配，保证行走顺畅无卡滞。安装时需注意悬臂的安装高度要满足起升高度要求，保证重物起吊后能越过地面堆放的工件与设备，同时悬臂下方与地面设备的安全距离要符合车间安全规范，避免吊运过程中重物与下方设备发生碰撞。日常使用中需要定期检查壁挂螺栓的预紧力、焊缝是否出现开裂、葫芦行走轮的磨损情况，及时对行走轨道进行润滑保养，保证设备运行的稳定性。
