多段式线材调直送进滚轮组结构

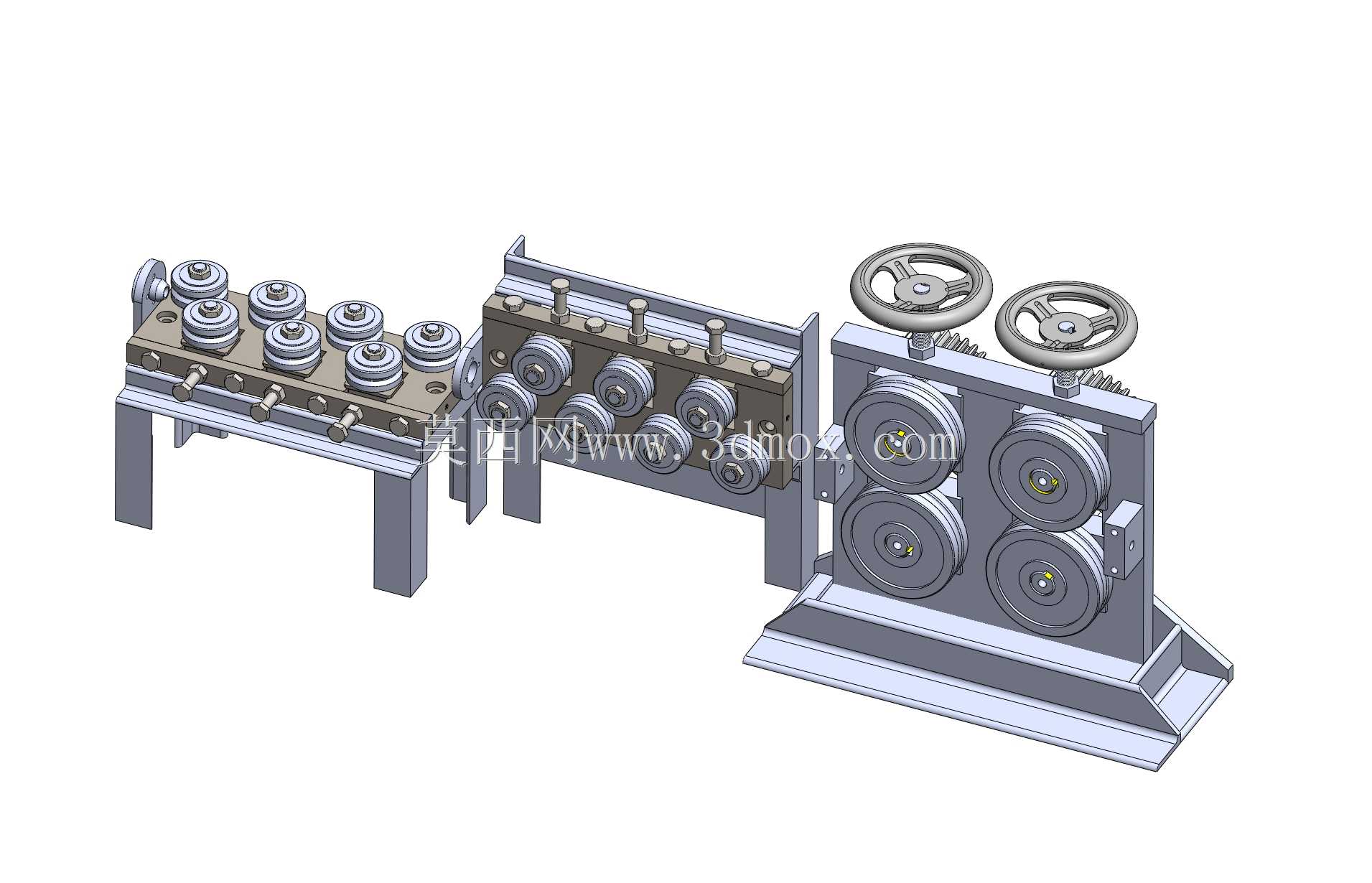

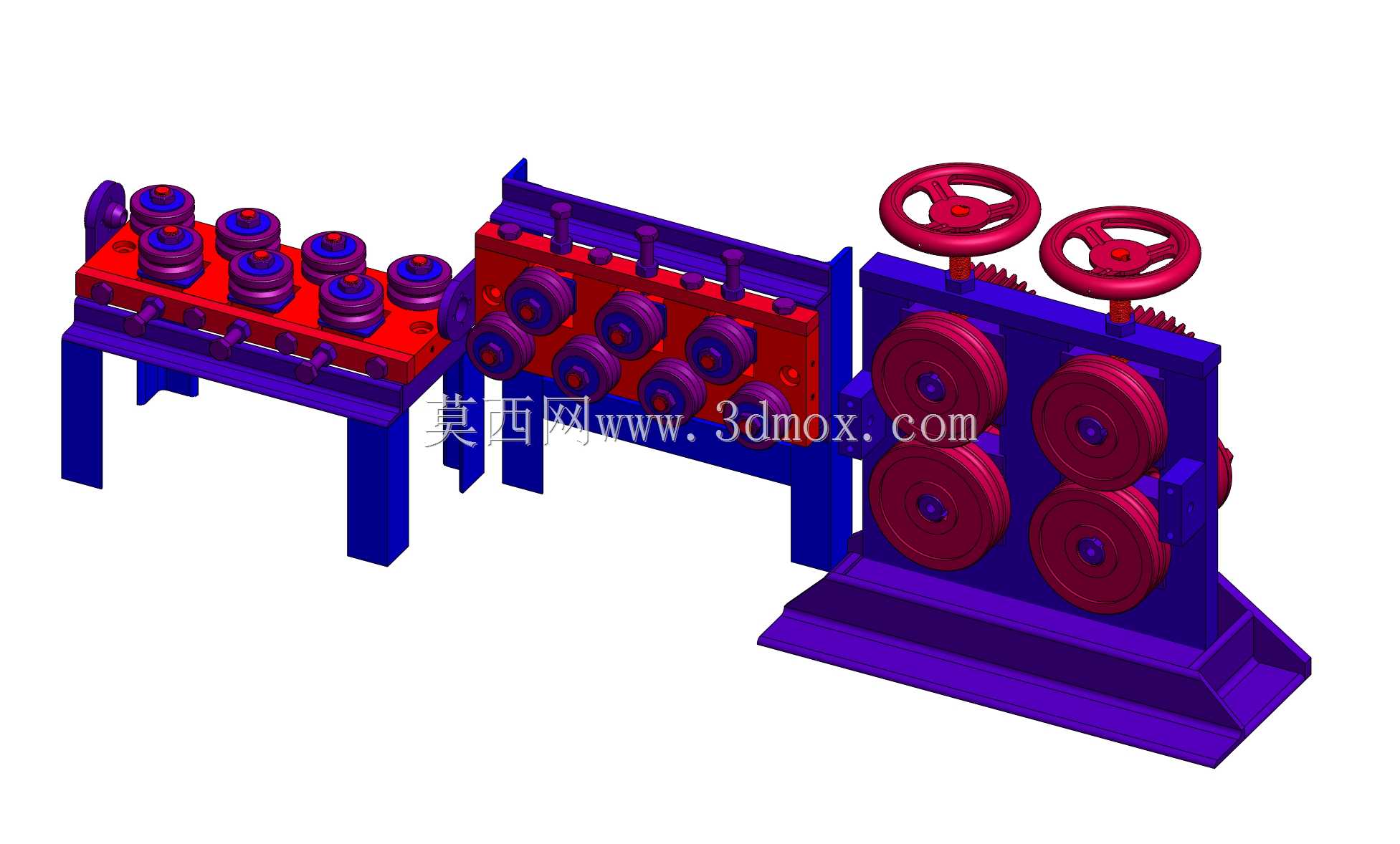

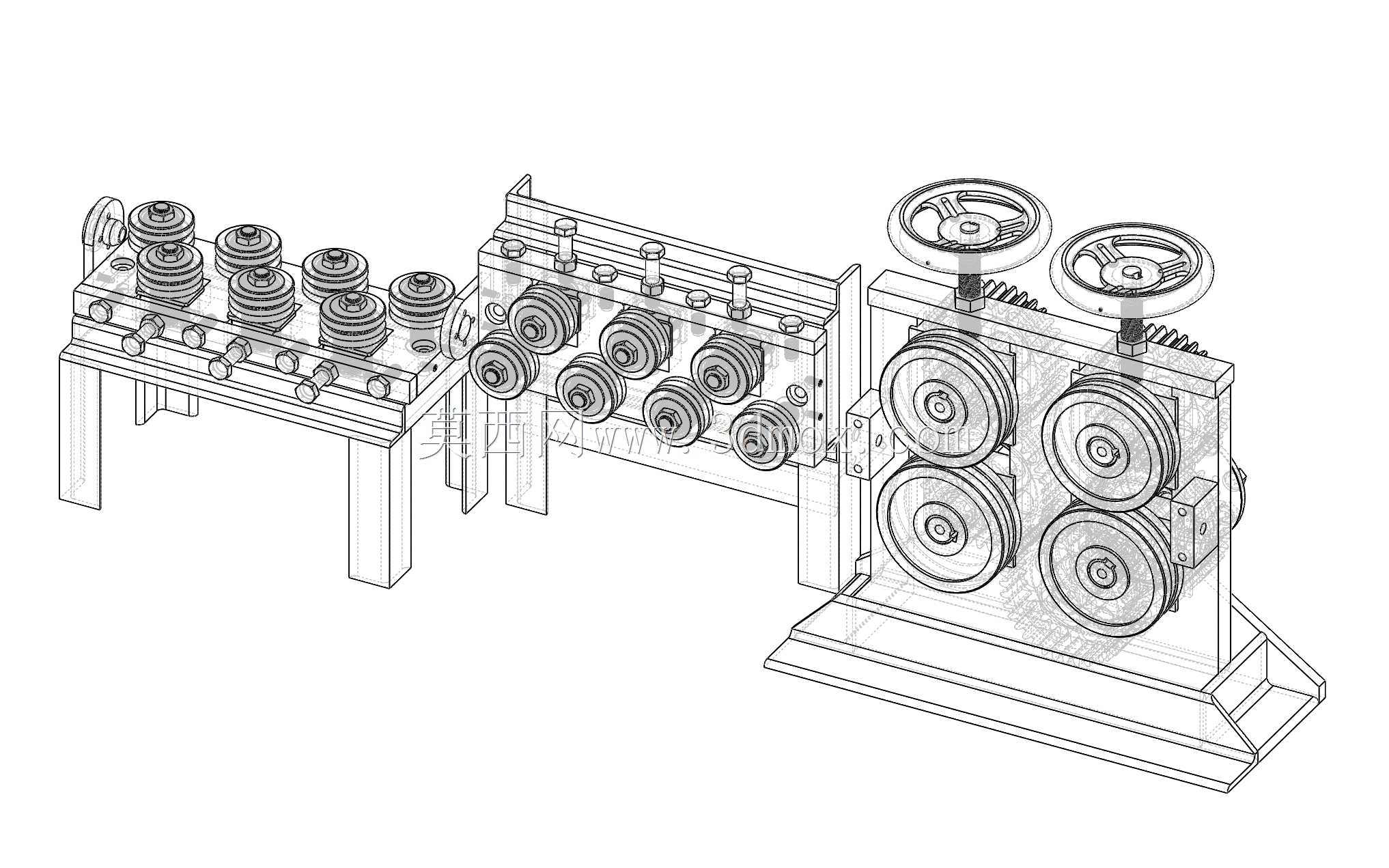

　　这套滚轮组结构主要面向金属线材加工产线的前置送料工序，常见于钢筋焊网生产线、金属线材拉丝设备、焊丝生产设备以及五金线材成型设备的进料端，承担线材从料架放出后的校直、定速送进功能，解决成盘线材自带弯曲应力导致的进料偏移、送进尺寸误差问题。整套结构沿线材走料方向分为三个功能段，靠近进料端的第一组为多槽卧式滚轮组，采用上下交错排布的凹面滚轮，单组滚轮的凹槽弧度匹配对应线径的圆弧轮廓，滚轮通过销轴固定在立式安装板上，安装板预留长条形调节腰孔，可根据加工线材的实际直径调整上下滚轮的压合间隙，避免压合过紧导致线材表面出现压痕、镀层脱落，也防止间隙过大无法消除线材的初始弯曲变形。

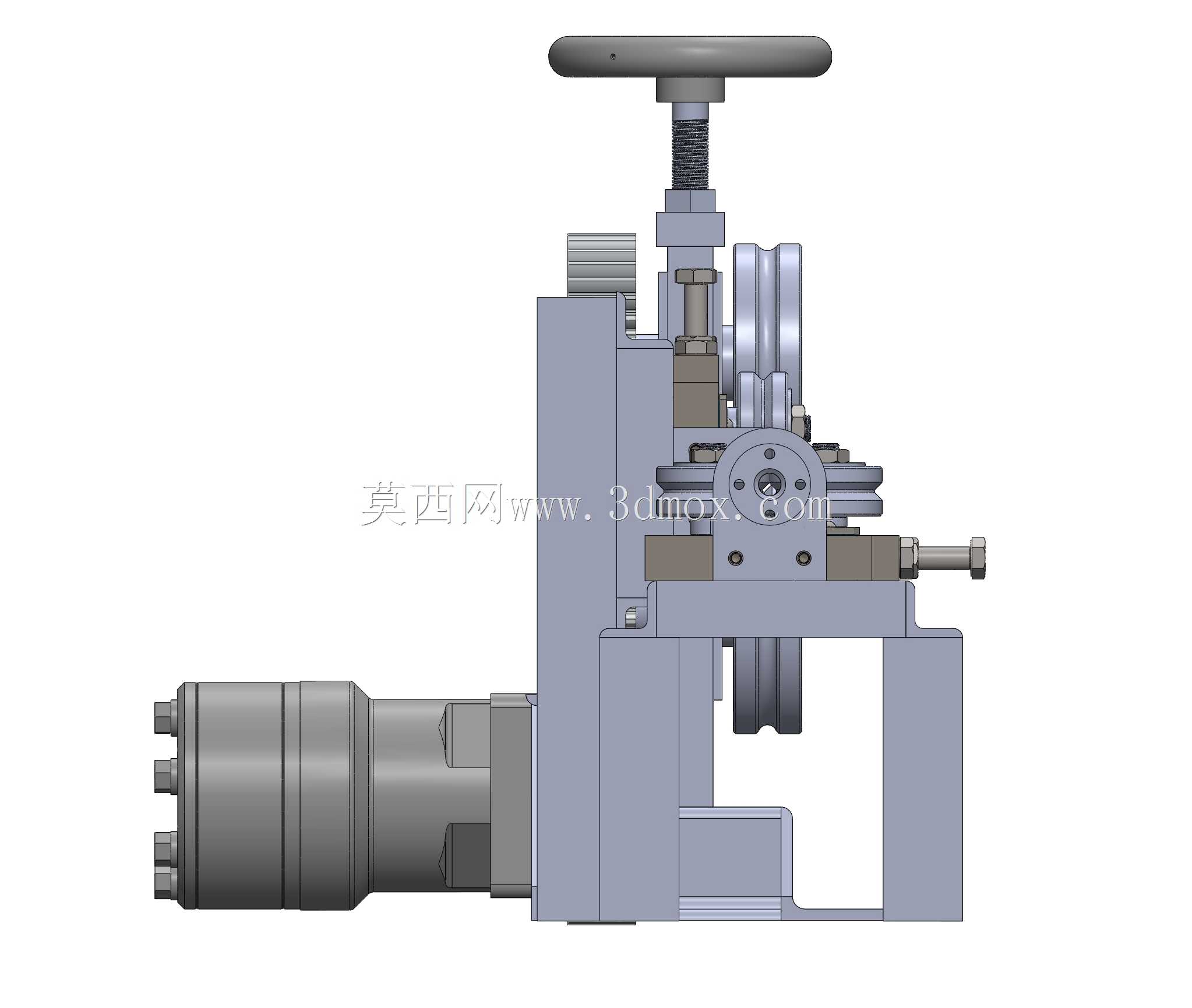

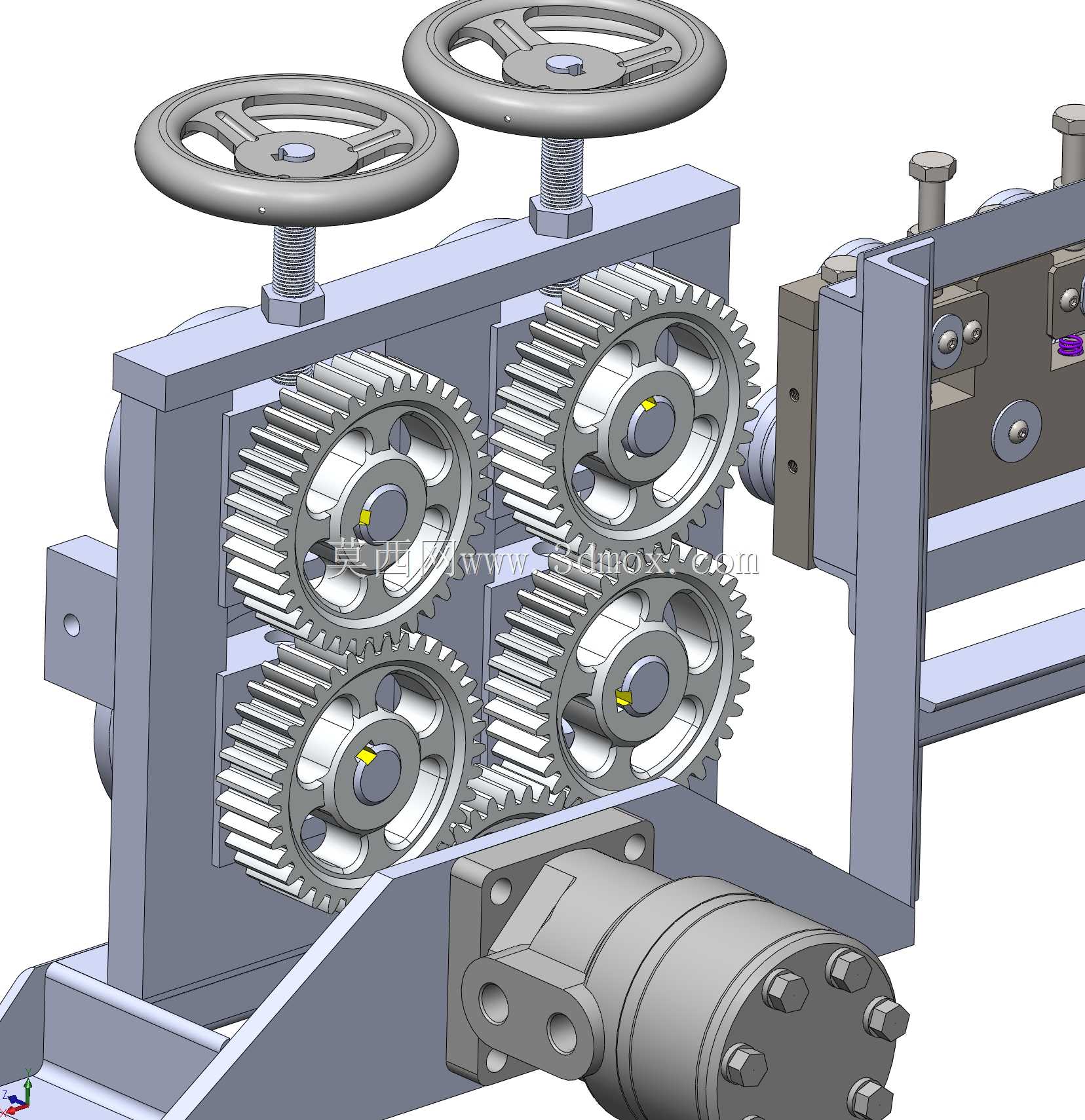

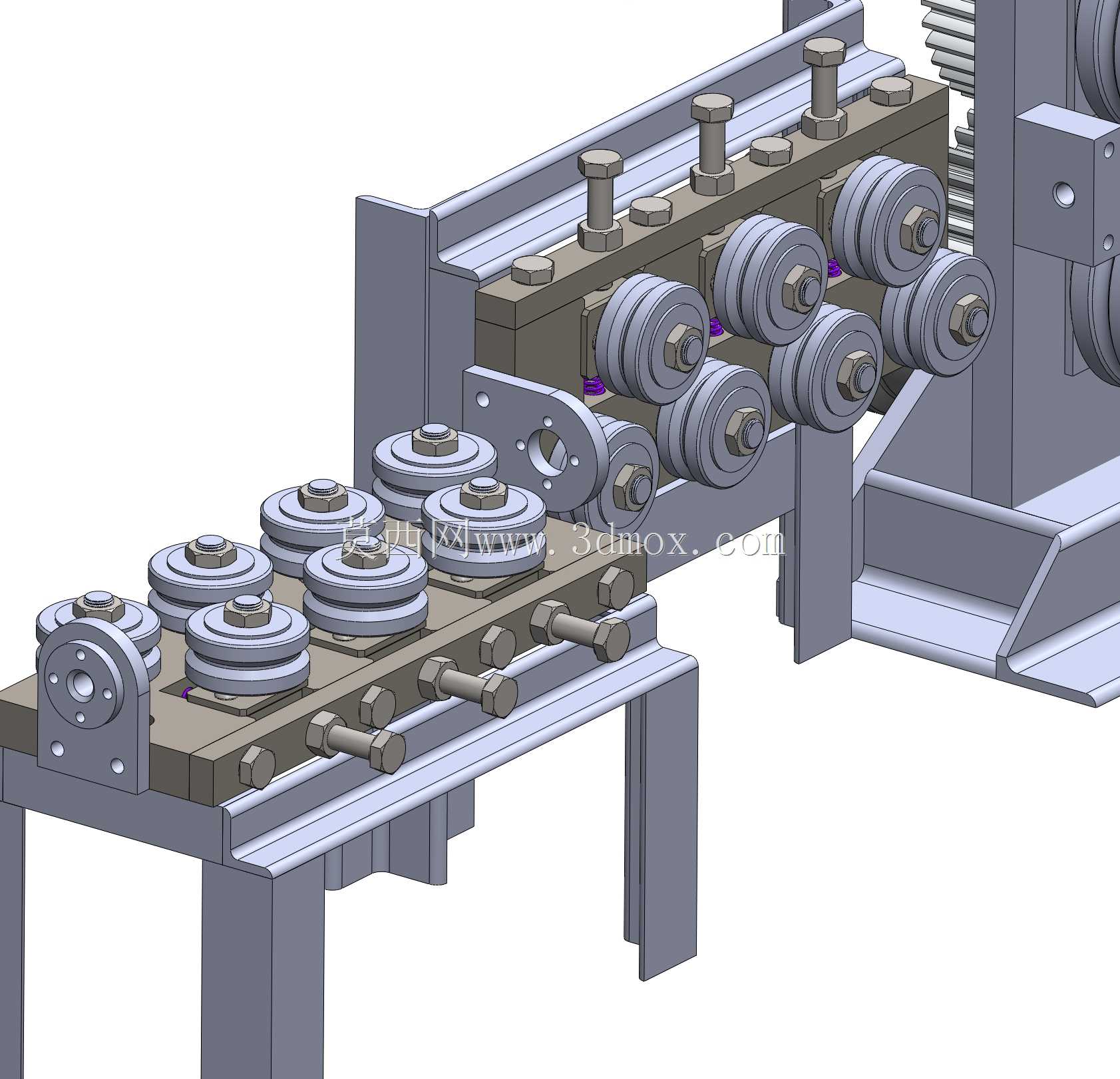

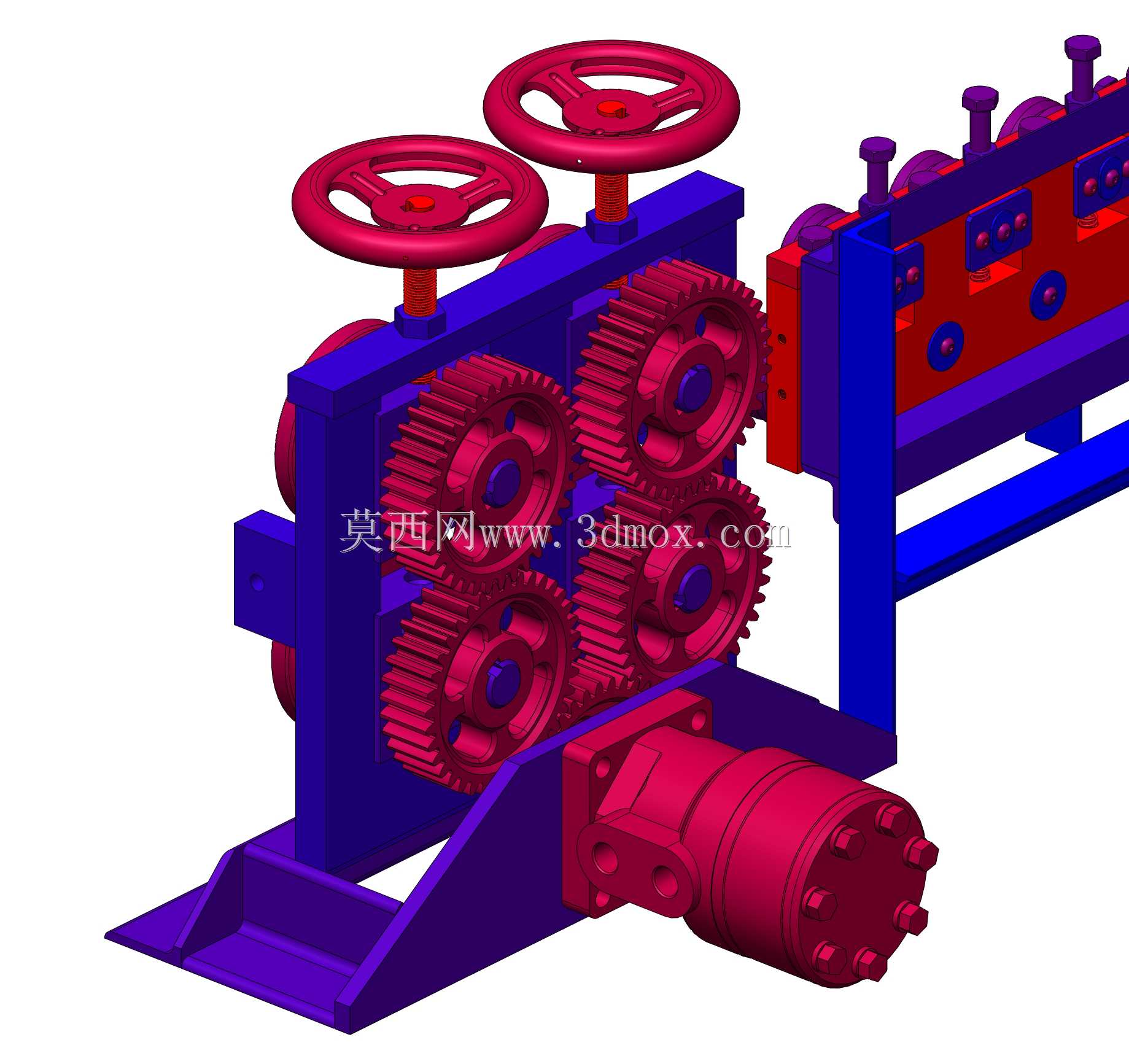

　　中间段为密集排布的小型校直滚轮组，滚轮数量多于前后两段，滚轮轴线与第一组滚轮呈垂直交错布置，分别从水平、垂直两个方向对线材进行反复碾压校直，消除线材在成盘收卷过程中产生的空间扭曲应力，这一段的安装座采用整体式铸铁加工，保证多组滚轮的安装基准统一，避免长期运行后滚轮座出现形变导致校直精度下降。靠近出料端的第三段为双组手轮调节的驱动送进轮组，上下各布置两个大直径驱动滚轮，滚轮表面做滚花处理增加与线材表面的摩擦力，每个滚轮上方配套手轮调节的蜗轮蜗杆升降结构，操作人员可通过转动手轮精准调整驱动轮对线材的压紧力，两个驱动轮组可根据送进速度需求匹配同步带或链轮传动结构，保证送进过程中线材受力均匀，不会出现打滑、送进顿挫的问题。

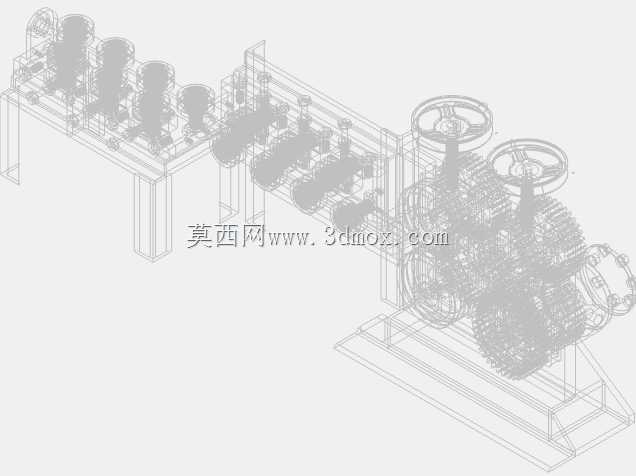

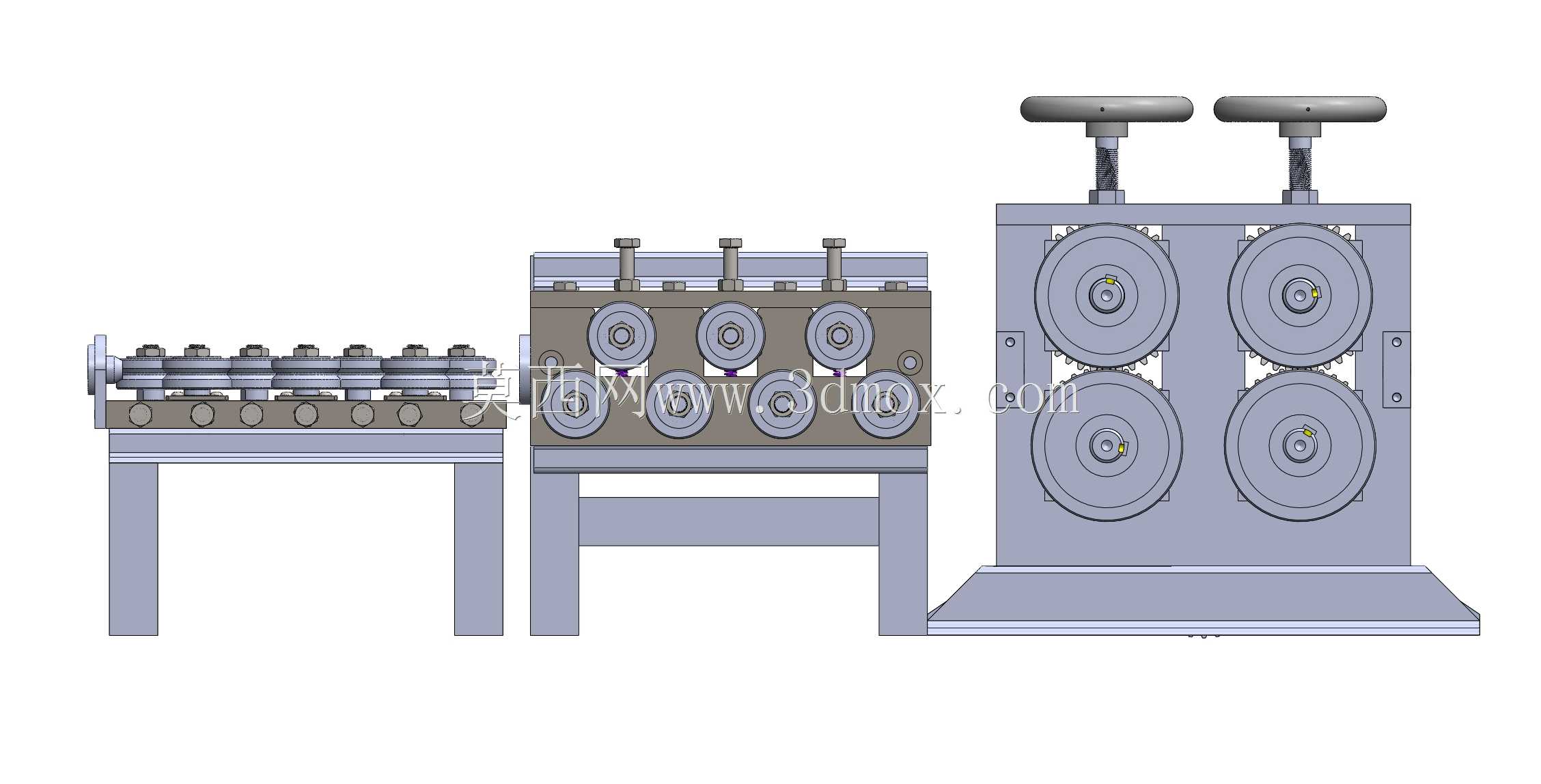

　　整套结构的安装底座采用型钢焊接后加工安装面，三个功能段的安装板均通过螺栓固定在底座的加工基准面上，安装时需保证三段滚轮的走料中心处于同一条水平直线上，中心高度偏差需控制在0.1mm以内，避免线材在送进过程中出现卡滞、刮蹭滚轮边缘的问题。底座的支腿高度可根据后续加工主机的进料口高度做适配调整，支腿底部预留地脚螺栓安装孔，可直接固定在车间混凝土地面上，设备运行时的整体震动幅度可通过地脚螺栓的预紧力调整。设计过程中针对不同线径的加工需求，滚轮组件采用模块化快拆结构，更换不同凹槽规格的滚轮时只需拆卸销轴端部的锁紧螺母即可完成更换，无需整体拆解安装板，可大幅减少产线换型的调整时间。

　　所有滚轮的转动部位均采用深沟球轴承支撑，轴承端盖设置防尘密封结构，避免车间内的金属碎屑、粉尘进入轴承内部导致滚轮转动卡滞，日常维护时只需定期通过注油杯向轴承内补充润滑脂即可，维护难度较低。在实际产线应用中，这套滚轮组的送进速度可匹配后续主机的加工节拍做无级调整，校直后的线材直线度可控制在每米长度偏差1mm以内，能够满足绝大多数金属线材加工工序的进料精度要求，避免因线材弯曲导致的后续成型尺寸超差、焊接位置偏移等质量问题。结构设计时充分考虑了车间现场的安装空间限制，整体沿走料方向的长度可根据校直精度需求做增减调整，针对大直径高硬度的钢筋线材，可适当增加中间校直段的滚轮数量，提升校直效果；针对细径焊丝、有色金属线材，可减少滚轮数量并更换为聚氨酯包胶滚轮，避免压伤线材表面。
