微型蜗杆传动齿轮马达安装结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1075035
  • 微型蜗杆传动齿轮马达安装结构设计
  • 微型蜗杆传动齿轮马达安装结构设计
  • 微型蜗杆传动齿轮马达安装结构设计
  • 微型蜗杆传动齿轮马达安装结构设计
  • 微型蜗杆传动齿轮马达安装结构设计
  • 微型蜗杆传动齿轮马达安装结构设计
  • 微型蜗杆传动齿轮马达安装结构设计
  • 微型蜗杆传动齿轮马达安装结构设计
  • 微型蜗杆传动齿轮马达安装结构设计

在小型流体控制、桌面级自动化装置、小型机电执行机构的设计场景中,这类带安装法兰的微型蜗杆传动齿轮马达是极为常用的动力输出部件,尤其适配需要低转速大扭矩、安装空间紧凑的阀组驱动、小型工位切换、精密微调机构的动力需求。不同于常规外露输出轴的微型电机,该结构将减速箱体与安装定位法兰做了一体化设计,输出端直接匹配阀块类部件的安装接口,省去了额外设计连接转接件的工序,能有效缩减整套执行机构的轴向占用空间。

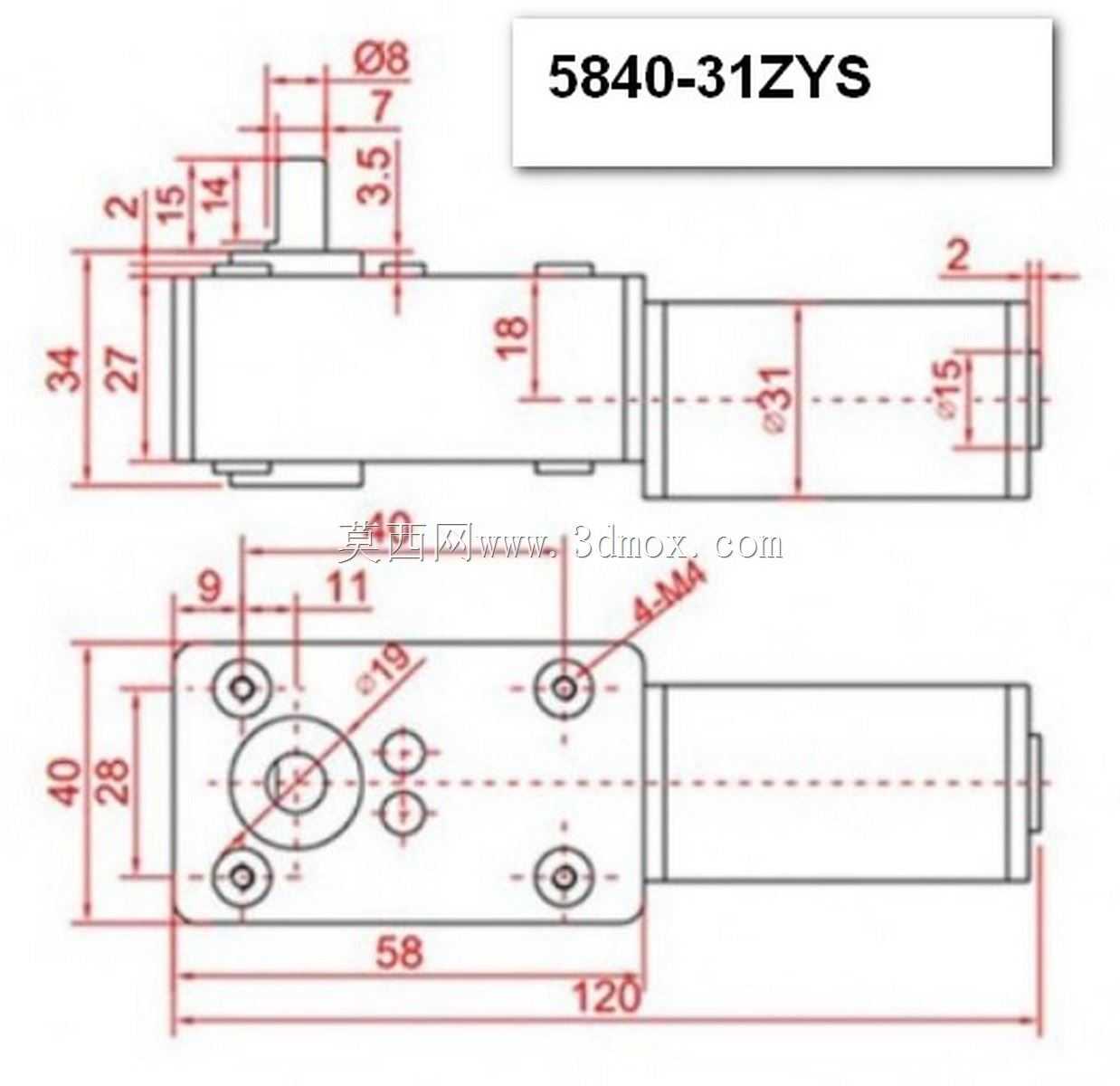

从结构设计逻辑来看,该部件的尺寸标注完全围绕实际安装的边界约束展开:主体安装法兰面的长宽尺寸为58mm×40mm,法兰厚度方向的基准尺寸为18mm,这个厚度刚好适配常规小型阀块的安装面沉台深度,不会出现安装后突出量过大干涉周边管路的问题。法兰面上的安装孔采用4-M4螺纹孔布局,孔位中心距分别为28mm、11mm的正交分布,四个安装孔围绕中心输出轴做对称布置,既保证了安装后的受力均匀性,也能兼容市面上多数同规格微型电磁阀、小型调节阀的安装孔位,具备一定的互换性。法兰面中心的输出轴配合孔直径为19mm,输出轴端的直径尺寸为15mm,伸出法兰面的长度为31mm,这个伸出长度刚好满足阀块内部阀芯的驱动行程需求,不会出现轴长过短无法带动阀芯、或是轴长过长导致阀芯行程超位的问题。

部件尾部的动力输出端轴径为8mm,轴伸长度为7mm,轴肩定位尺寸为3.5mm,这个尺寸段是为了匹配后端的手动调节旋钮或是位置反馈编码器的安装,在断电状态下可以通过尾部轴端做手动微调,也可以加装角度传感器实现开度的闭环控制。主体箱体的总长度控制在120mm以内,最大外圆直径为34mm,这个径向尺寸可以直接嵌入直径35mm的安装孔内,做嵌入式安装时不需要额外设计固定抱箍,仅靠前端法兰的四个螺丝即可完成整机固定,安装工序极为简便。

在实际选型应用中,这类蜗杆传动结构的齿轮马达具备自锁特性,当输入端断电后,输出端不会因为负载端的压力反推出现回转,特别适合用在流体阀块的开度保持场景,不需要额外加装电磁抱闸机构就能实现位置锁定,能大幅降低整套阀组的结构复杂度与制造成本。12vdc的供电规格也适配多数工业控制场景的低压安全供电要求,在小型桌面设备、便携检测装置、车载小型流体控制单元中都能直接适配供电系统,不需要额外加装电压转换模块。

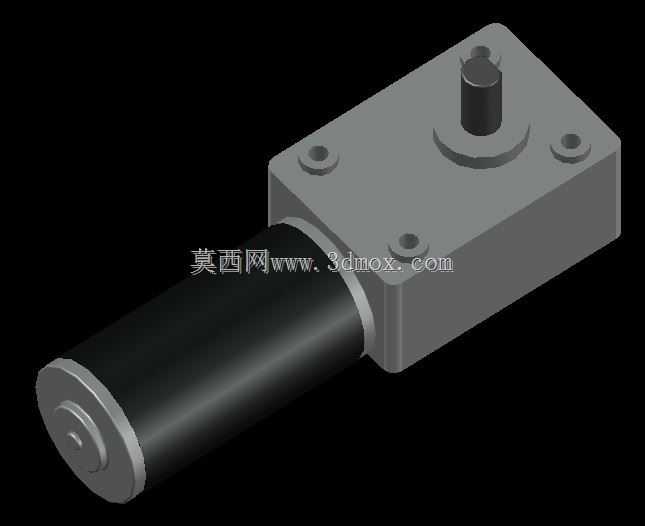

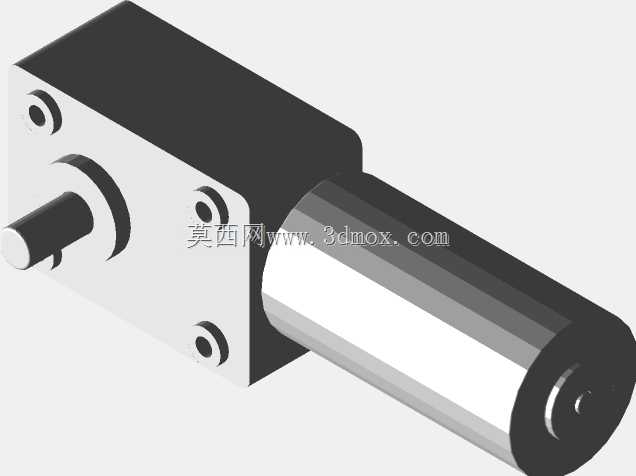

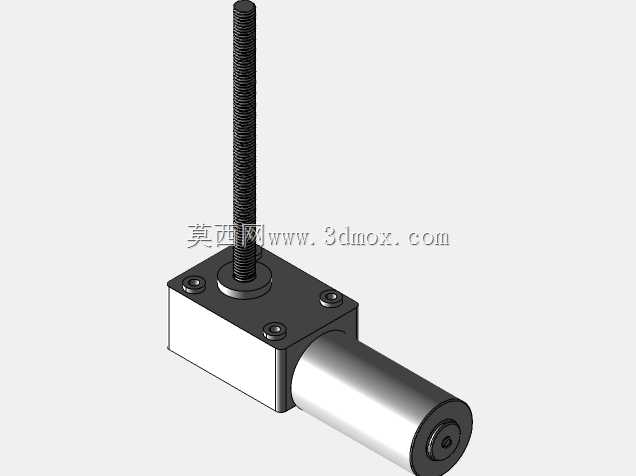

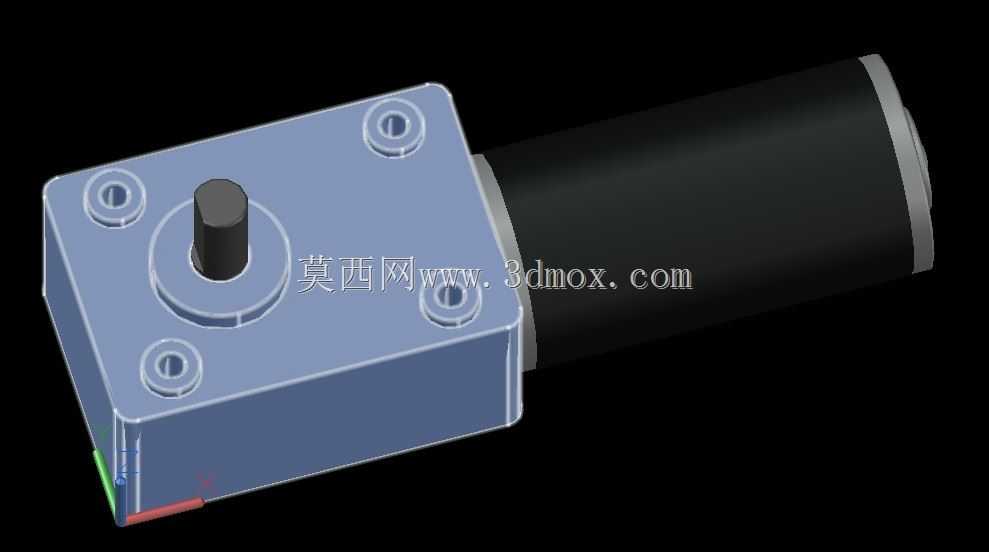

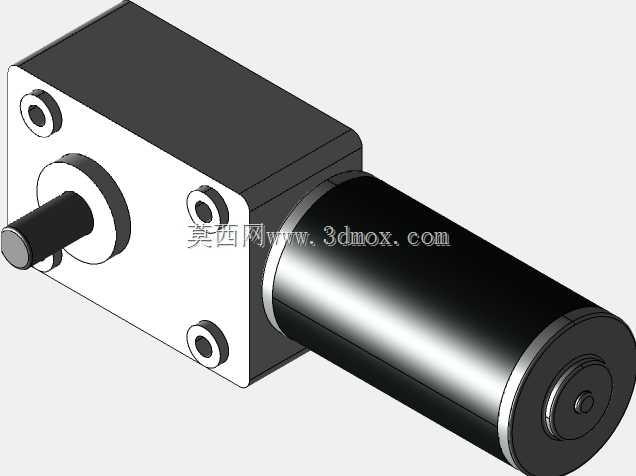

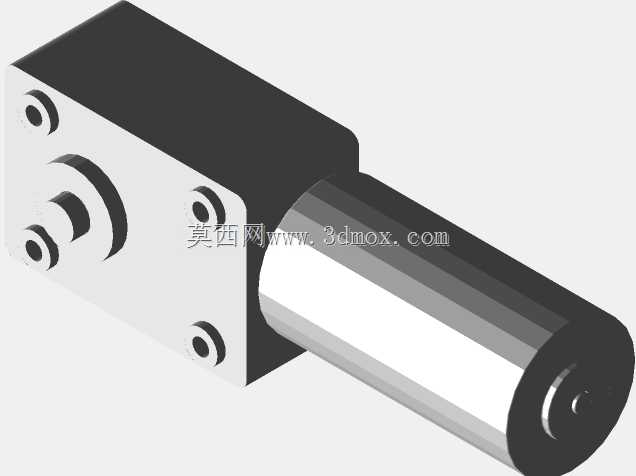

建模过程中所有尺寸都严格对应工程图的标注基准,以法兰安装面为Z向零位,以中心输出轴的轴线为X向基准,所有孔位、轴伸、外形轮廓的尺寸都做了全约束,不存在过定义或是欠定义的特征,导入装配环境后可以直接通过法兰面与配合零件做贴合约束,安装孔位可以直接调用做螺丝孔的配合特征,不需要二次核对尺寸。模型的实体结构做了简化处理,省略了内部齿轮副、绕组等不需要外部装配配合的内部细节,仅保留了所有与安装、干涉检查相关的外部轮廓尺寸,在做整机装配的干涉检查、空间布局规划时,既能保证尺寸精度满足布局要求,也不会因为模型特征过多导致装配文件卡顿,非常适合在方案设计阶段做空间占位、安装路径校核使用。

需要注意的是,该部件的安装法兰面与输出轴的垂直度公差在实际加工中需要控制在0.02mm以内,否则安装后会出现输出轴与阀块阀芯不同心,导致运转卡滞、密封件磨损过快的问题;四个安装孔的位置度公差需要控制在0.1mm以内,避免出现安装时螺丝无法对位、强行锁附后壳体变形影响内部齿轮啮合精度的问题。尾部轴伸与前端输出轴的同轴度公差同样需要控制在0.02mm以内,保证后续加装编码器时的检测精度,不会出现角度检测偏差。
