3D打印高温校准测试塔结构设计

　　在熔融沉积成型3D打印的实际生产作业中，高温耗材打印的精度一致性一直是困扰一线操作人员的核心痛点，尤其是PEEK、PEI等工程类高温耗材打印时，不同温度区间下耗材的熔融流动性、层间粘结强度、成型收缩率都会出现非线性变化，单纯依靠设备出厂预设的温度参数，往往会出现局部过熔堆积、层间剥离、尺寸收缩超差等问题，直接影响最终制件的装配精度与力学性能。这款高温校准塔的设计，正是针对这类现场调试需求开发的专用测试工装，完全服务于FDM高温机型的参数校准场景。从结构设计逻辑来看，整个塔体采用立式长方体中空构型，主体壁厚设置为2mm，既保证打印过程中结构不会出现翘曲变形，又能尽可能减少耗材消耗，缩短单次测试的打印时长。

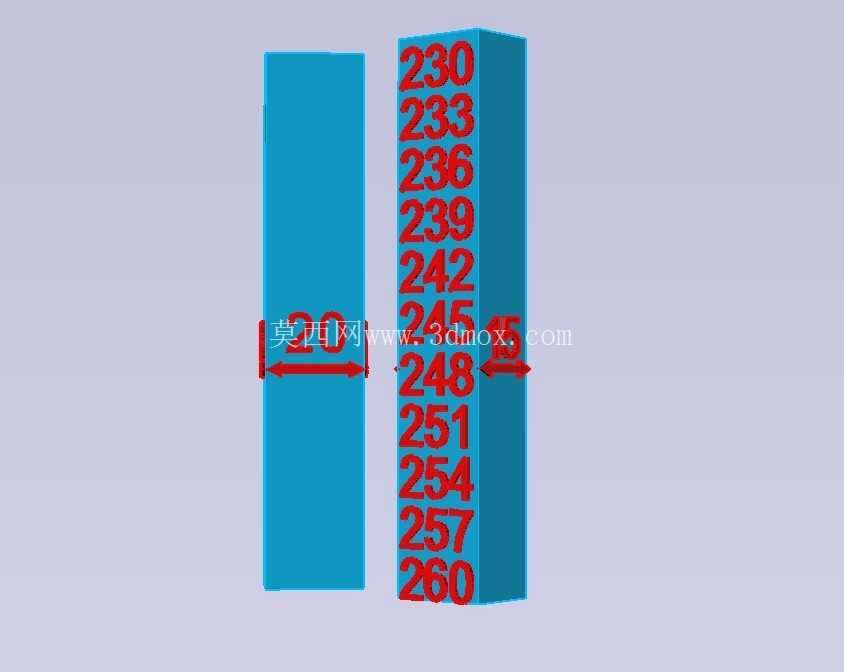

　　塔体沿Z轴方向每间隔10毫米设置一个温度梯度标识区段，对应3摄氏度的温度调整步进，每个区段表面都蚀刻有清晰的温度数值刻度，打印完成后可以直接对照刻度位置，观察不同温度参数下的成型表面质量，不需要额外测量标记，大幅降低现场调试的操作复杂度。不同于普通的温度校准块，这款校准塔在设计时充分考虑了高温打印的热场分布特性，中空的内腔结构可以减少塔体自身的蓄热，避免相邻温度区段的热干扰，保证每个刻度段的成型状态都能准确对应当前设置的喷嘴温度，不会因为热量累积导致测试结果出现偏差。塔体的侧面预留了平整的观测面，打印完成后可以直观对比不同温度段的表面光泽度、层纹清晰度、丝材粘结状态，甚至可以通过简单的外力剥离测试，判断不同温度下的层间结合强度，快速锁定对应耗材的最佳打印温度窗口。在安装与使用边界上，这款校准塔不需要额外的固定工装，直接在打印平台居中位置放置即可，整体打印高度控制在180毫米以内，适配绝大多数桌面级及工业级高温FDM打印机的成型舱尺寸，不需要对设备进行任何改造，直接导入切片软件设置对应温度梯度的打印指令即可启动测试。

　　实际使用过程中，操作人员可以根据自身测试需求调整温度区间范围，既可以覆盖220摄氏度到300摄氏度的常规高温耗材区间，也可以拓展至300摄氏度到450摄氏度的特种工程塑料测试区间，每个10毫米的分段长度足够让喷嘴温度稳定在设定值，保证该段的成型状态完全反映对应温度下的打印表现。不同于传统的单点温度测试块需要多次打印反复对比，这款一体化的校准塔可以在一次打印作业中完成全温度区间的参数验证，大幅减少调试阶段的耗材损耗与时间成本，尤其适合3D打印服务车间、耗材研发测试、设备出厂校准这类需要频繁验证温度参数的场景。

　　在细节设计上，塔体顶部做了15度的倒角处理，避免打印起始阶段的尖角翘曲问题，底部设置了3层的加厚底座，保证与打印平台的粘结强度，即使在高温舱内长时间打印也不会出现底座脱落、模型偏移的问题。每个温度刻度的数字都采用凹陷式蚀刻设计，深度控制在0.3毫米，既不会因为刻度过深影响对应区段的成型质量，也不会因为刻度过浅导致打印完成后标识模糊无法辨识。从结构设计的实用性角度出发，这款校准塔没有多余的装饰性结构，所有构型都服务于温度校准的核心功能，中空结构除了减少热干扰之外，还可以在打印完成后作为简易的尺寸校验件，通过测量不同温度段的外形尺寸偏差，同步获取不同温度下耗材的收缩率参数，为后续高精度制件的打印补偿提供数据支撑。在实际的设备调试场景中，很多操作人员往往忽略温度梯度对成型精度的影响，直接使用固定温度打印全尺寸制件，最终出现局部区域性能不达标、尺寸超差的问题，导致整批制件报废，而借助这款校准塔，只需要一次2小时左右的打印测试，就能完整掌握当前耗材、当前设备在整个可用温度区间内的成型表现，建立对应的参数数据库，为后续的批量打印作业提供可靠的参数依据，从源头减少试错成本。
