3D打印用孔与钉校准测试工装

　　在桌面级FDM3D打印的实际生产与试制场景中，孔轴配合精度偏差是长期困扰一线操作人员的核心问题——受材料收缩率、挤出膨胀、层厚设置、打印速度等多参数耦合影响，设计阶段绘制的标准直径孔位，打印完成后往往出现尺寸缩径，导致螺钉、螺栓无法顺利装配，强行拧入则会出现螺孔滑牙、柱体开裂等问题；而销钉类定位柱若打印尺寸偏大，又会出现装配卡滞、无法插入对应孔位的情况，反复修配不仅浪费打印耗材，更会大幅延长样件试制周期。这套孔和钉校准块，正是针对这一现场痛点开发的实用性校验工装，完全围绕打印件实际装配需求设计，没有冗余的装饰结构，所有特征都服务于参数校准的核心目标。

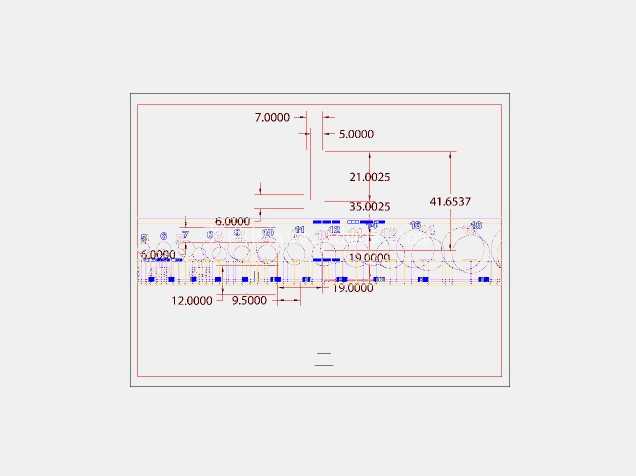

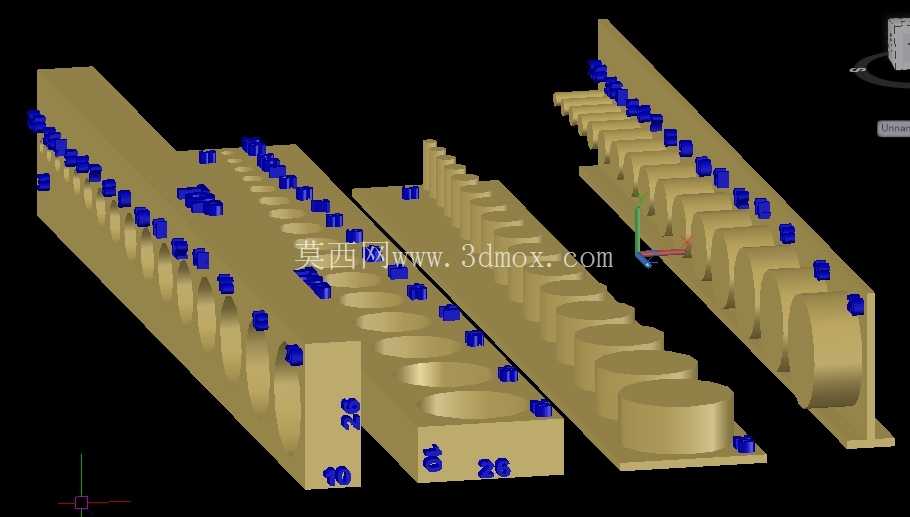

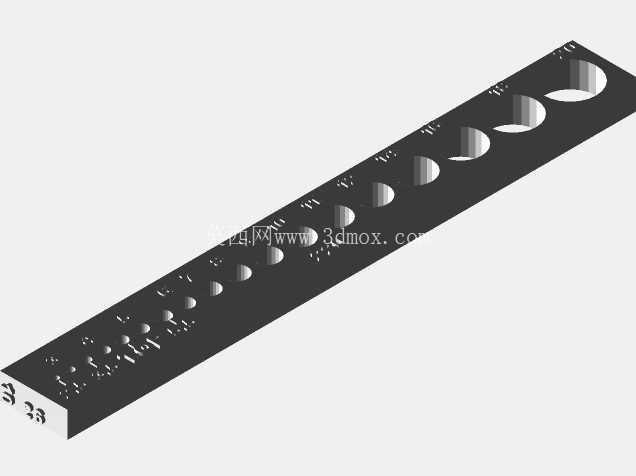

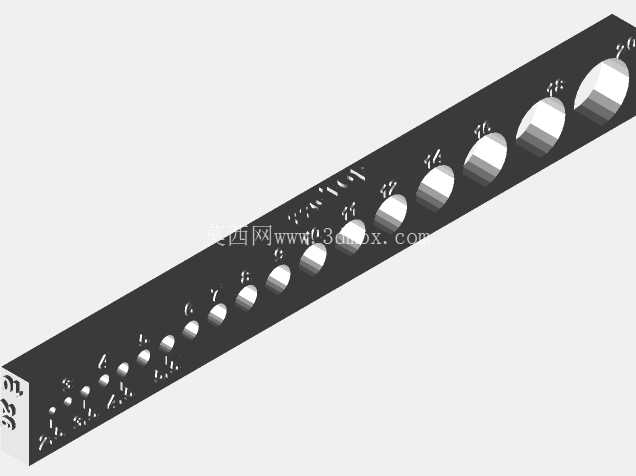

　　整套校准块采用分体式排布设计，分为孔测试组与钉测试组两个独立模块，两个模块可单独打印也可同时摆放打印，整体摆放边界适配主流桌面级3D打印机的成型平台尺寸，无需拆分模型即可一次性完成所有特征打印，打印过程中不需要额外添加支撑结构，所有测试特征均沿Z轴方向垂直排布，避免支撑残留影响测试面的尺寸精度。孔测试组模块上沿长度方向依次排布了不同直径的阶梯圆孔，每个孔位旁都预留了平面标识区域，可在打印完成后直接标注对应设计直径与实际测量值的偏差，孔的深度统一设置为常用装配深度，既能够模拟实际装配时的孔深工况，又不会因为孔深过大增加不必要的打印时长。

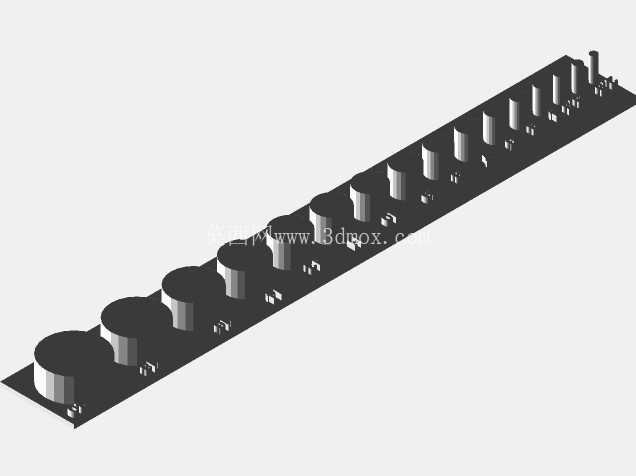

　　钉测试组模块则对应排布了同直径序列的圆柱凸台，凸台高度与孔测试组的孔深保持一致，可直接与孔测试组的孔位进行插配验证，不需要额外借助其他量具即可快速判断配合间隙是否符合使用要求。在实际使用过程中，操作人员可先根据常用打印材料（PLA、ABS、PETG等）的预设参数打印整套校准块，待样件冷却至室温后，先使用游标卡尺逐一测量每个孔位的实际内径、每个凸台的实际外径，记录不同设计直径下的尺寸偏差值，再将凸台与对应孔位进行试插，分别记录间隙配合、过渡配合、过盈配合对应的实际尺寸区间，后续进行结构件设计时，即可根据校准得到的偏差值提前对孔轴尺寸进行补偿，确保打印完成的零件不需要二次钻孔、修磨即可直接完成螺钉、销钉的装配。

　　这套校准块的设计充分考虑了现场使用的便捷性，所有测试特征的尺寸梯度按照常用紧固件的直径序列设置，覆盖了小型结构件常用的螺钉、销钉尺寸范围，既可以用于新设备到货后的首次参数校准，也可以在更换材料批次、调整挤出参数、更换喷嘴后用于快速校验尺寸精度，避免直接打印成品件出现尺寸报废的问题。不同于市面上通用的精度测试模型，这套校准块完全聚焦于孔轴装配这一最常用的装配场景，没有设置无关的精度测试特征，打印耗时短，测试逻辑直观，即使是刚接触3D打印的操作人员也能快速上手完成校准工作，通过一次打印即可获得对应工况下的尺寸补偿参数，大幅降低后续打印件的装配修配工作量，提升小批量试制的生产效率。在结构细节设计上，两个模块的基座部分都做了加厚处理，避免打印过程中出现翘曲变形导致测试特征倾斜，基座底面为完整平面，可直接贴合打印平台，不需要额外添加裙边或 brim 即可保证打印附着力；所有孔位的边缘都做了微小的倒角处理，既避免打印过程中孔口出现溢料瑕疵影响测量，也在试插过程中起到导向作用，不会因为孔口毛刺导致插配阻力误判。凸台的根部做了微小的圆角过渡，避免打印过程中凸台根部出现应力集中导致断裂，同时也更贴近实际结构件中凸台的设计形态，让测试结果更贴近真实装配工况。
