5V四相五线步进电机驱动板ULN2003结构设计

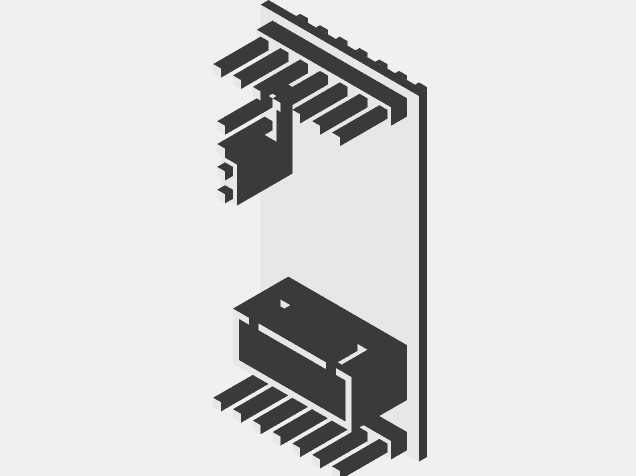

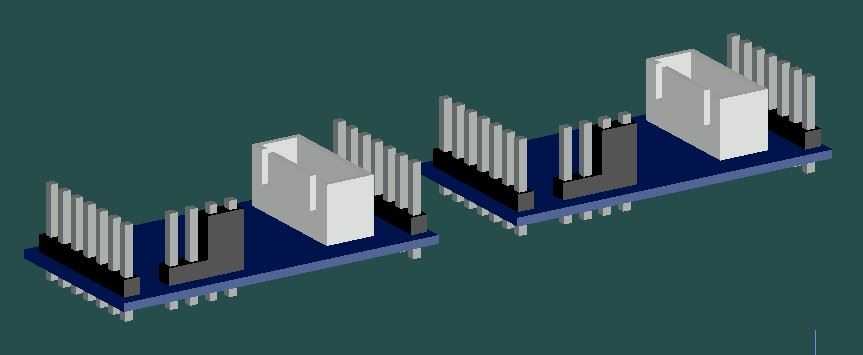

该驱动模块主要面向小型自动化执行场景，适配28BYJ-48型减速步进电机的驱动需求，常见于小型智能云台、桌面自动化教具、家用智能阀门控制、小型3D打印送料辅助机构、微型机械臂关节驱动、智能门锁执行结构、小型广告灯箱转动机构等对扭矩要求不高、控制精度适中的低压电控场景，是嵌入式小型运动控制方案里极为常用的功率驱动载体。模块核心采用达林顿管阵列架构，能够将主控芯片输出的弱电流逻辑信号放大为足以驱动步进电机绕组的功率信号，实现四相绕组的有序通电切换，带动步进电机完成精准的角位移输出，支持整步、半步两种驱动模式切换，可根据实际运行的扭矩需求、转速需求灵活调整通电逻辑，兼顾运行平稳性与输出扭矩表现。设计过程中充分考虑低压场景下的接线便利性与安装适配性，整体采用直插式排针接口布局，一侧预留标准2.54mm间距的控制信号排针，可直接与常见的单片机最小系统板、嵌入式开发板插接对接，无需额外转接接线；另一侧预留电机接线插座，对应步进电机的五根引线做防呆结构设计，避免接线反接导致的模块或电机损坏。PCB基板采用标准环氧玻纤板材，布线时将功率走线与信号走线做分区处理，减少大电流通断时对弱信号的干扰，功率器件预留足够的散热铜箔面积，在连续运行工况下可通过铜箔自然散热，无需额外加装散热片即可满足长时间稳定运行的温升要求。外形尺寸上，模块整体为长条形规整结构，安装孔位采用对称布局，适配M2规格的固定螺丝，可直接固定在3D打印的结构支架、塑料电控盒安装位、小型设备的内部安装凸台上，安装边界预留足够的接插件插拔空间，排针与插座的伸出高度经过匹配计算，插接后整体高度不会超出常规小型电控设备的内部空间限制，既可以直接插装在开发板上堆叠使用，也可以通过引线外接固定在设备结构的对应位置，适配不同的设备内部布局需求。模块上的功率器件与接插件均采用工业级常用直插封装，采购替换成本低，维护便利性强，接插件的插拔寿命满足日常调试与设备组装的反复插拔需求，焊接点位做了加大焊盘处理，提升焊接可靠性，避免运输或使用过程中震动导致的焊点脱落问题。
