金属板材剪切加工剪床结构设计

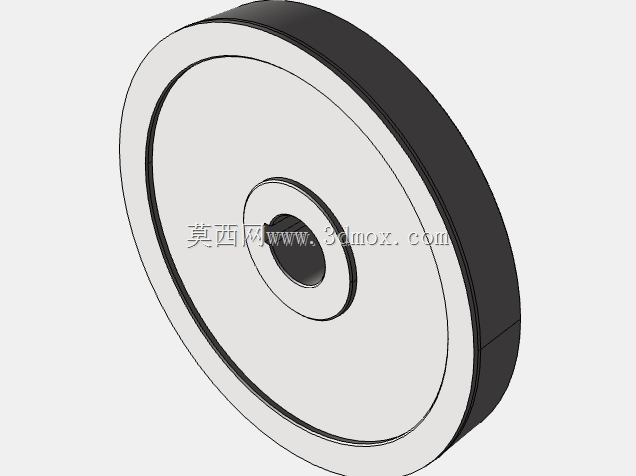

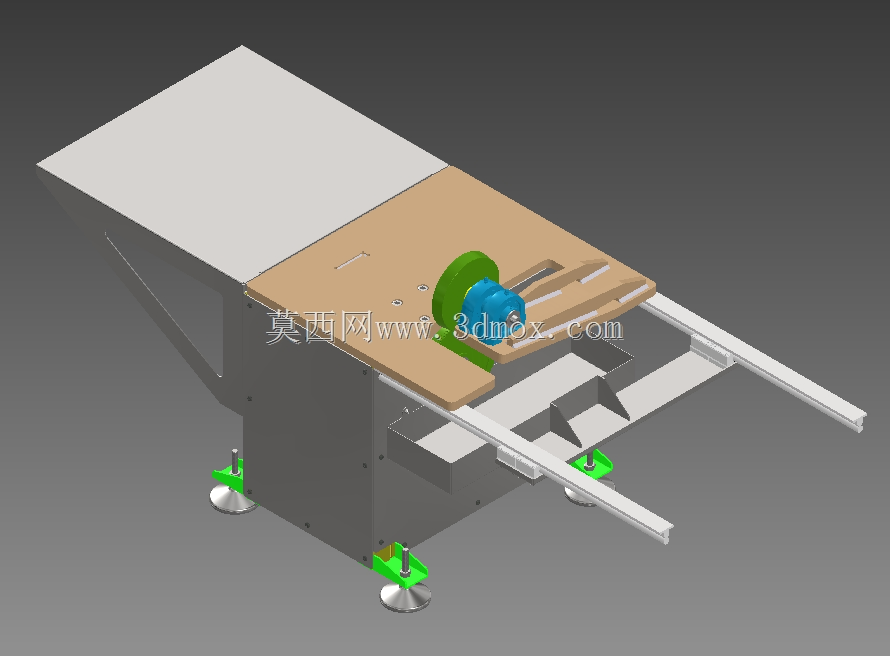

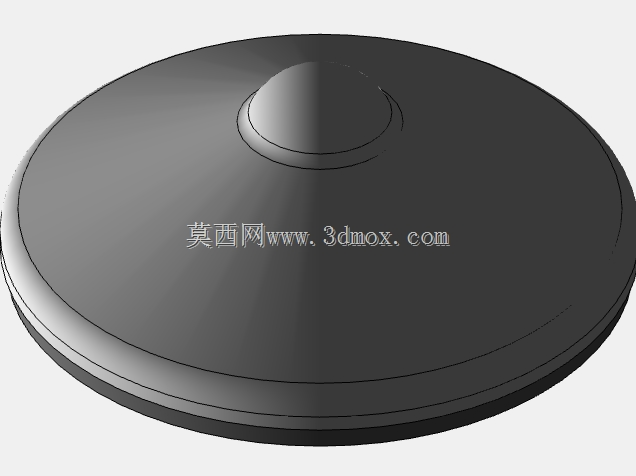

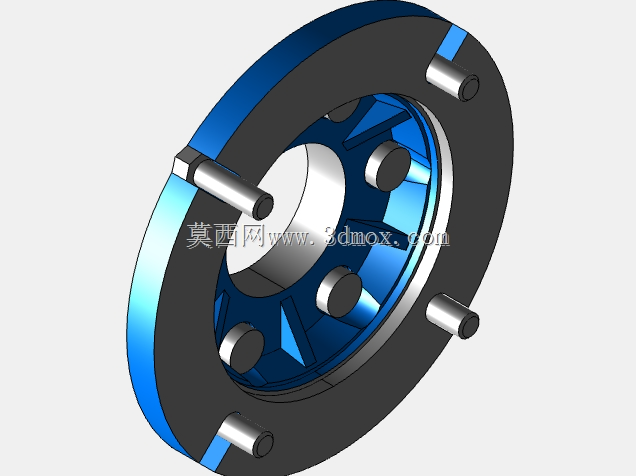

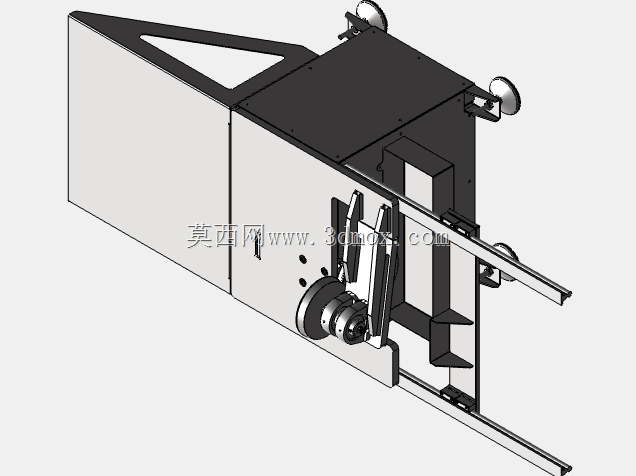

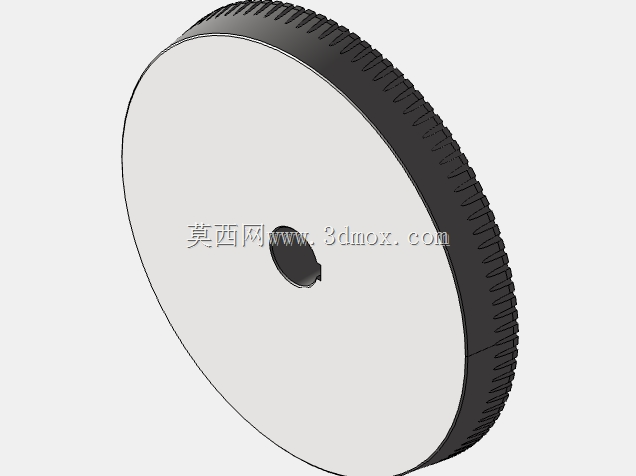

　　在钣金加工、钢结构预制、五金制品生产的车间场景里，板材剪床是下料工序的核心前置设备，承担着把成卷或整幅金属板材按工艺尺寸裁切为坯料的关键作用，后续的冲压、折弯、焊接工序的尺寸精度，很大程度上取决于剪床下料环节的切口平直度与尺寸公差控制。这款剪床采用双剪切盘的剪切结构，区别于传统闸式、摆式剪床的单刃剪切逻辑，两个剪切盘以定间隙配合做相对回转运动，板材从两盘间隙进给时，依靠盘刃的连续咬合完成裁切动作，相比往复式剪床，这种结构在连续裁切窄条料、长尺寸板材时，运行冲击更小，裁切效率更高，也不会出现往复刀架回程时的空行程损耗。

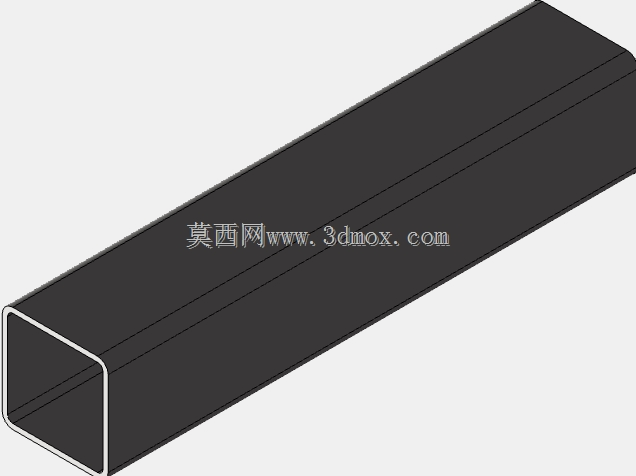

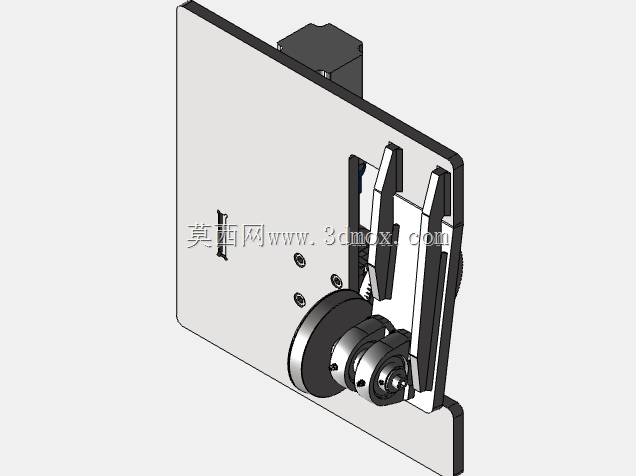

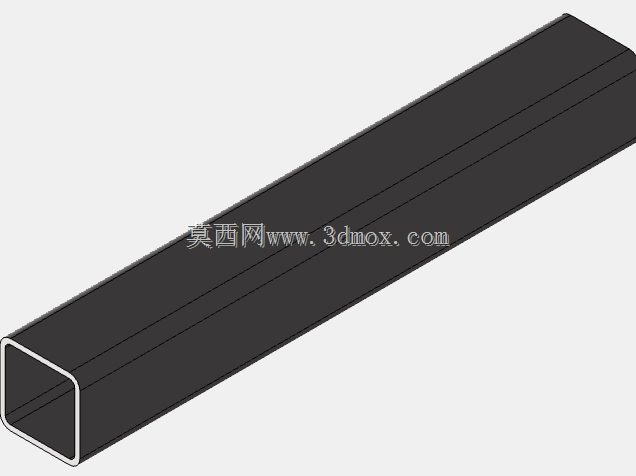

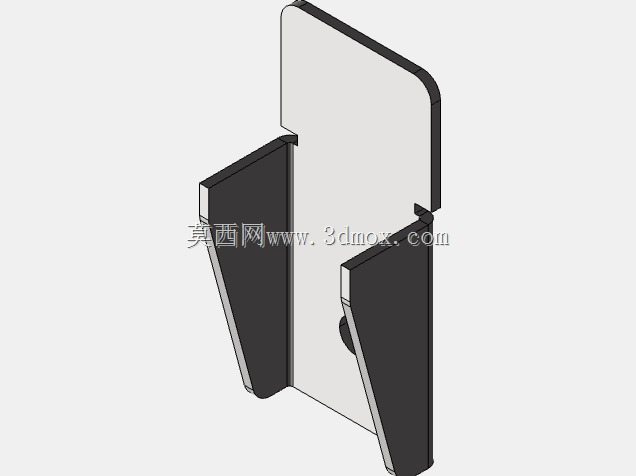

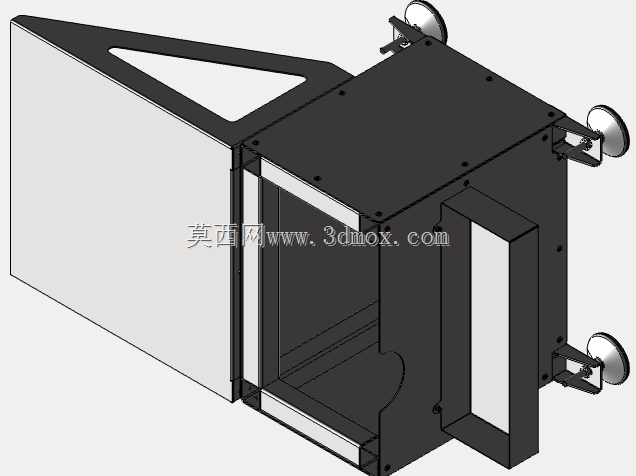

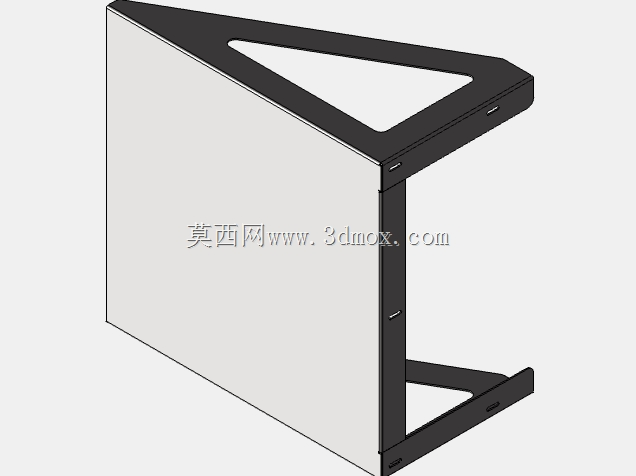

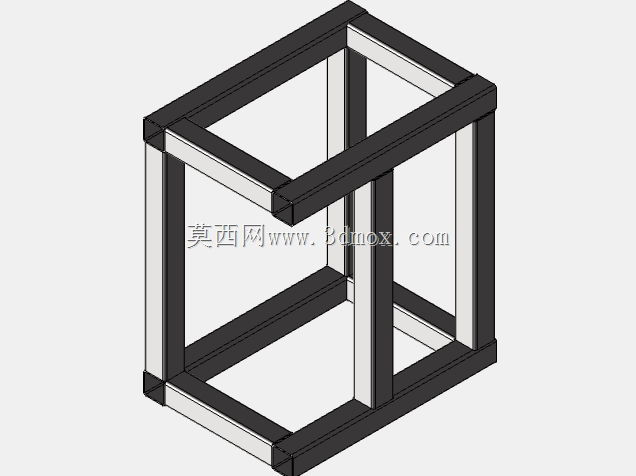

　　从设计思路上看，这款剪床的机架采用整体焊接箱型结构，在剪切受力集中的刀盘安装座位置做了加厚肋板布局，避免长期裁切厚板时机架出现应力变形，导致剪切间隙偏移、切口出现毛刺甚至带料问题。刀盘的间隙调节机构设计在机架侧部，采用梯形螺纹副配合锁紧结构，操作人员可以根据待裁切板材的厚度、材质调整两剪切盘的刃口间隙——通常裁切普通Q235冷轧板时，间隙控制在板厚的6%-8%即可获得无毛刺的平直切口，裁切不锈钢板时则需要适当放大间隙到板厚的10%左右，避免刃口粘料崩损。设备的进给侧设计有定位挡料架，挡料架沿床身导轨可做前后调节，调节范围覆盖常规钣金下料的常用尺寸区间，挡料面经过磨削处理，平面度控制在0.1mm/m以内，保证批量下料时的尺寸一致性。

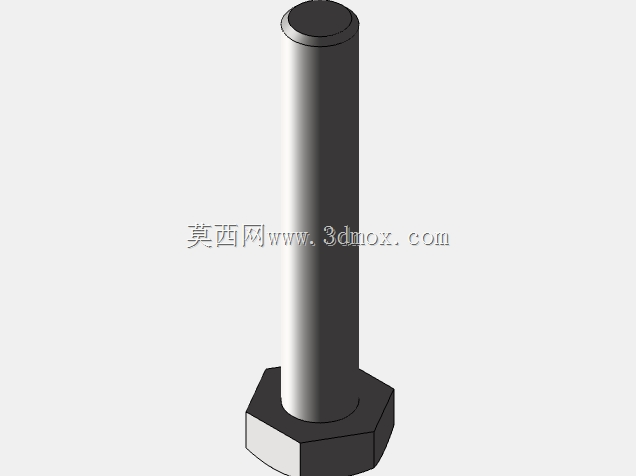

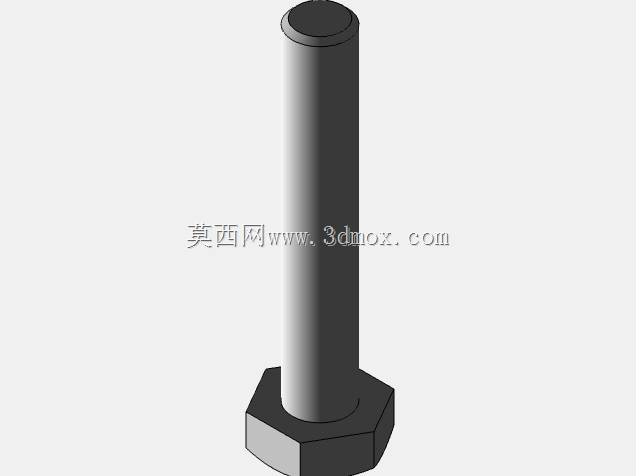

　　设备的安装边界需要结合车间布局预留操作空间，主机本体的进料侧需要预留至少1.5倍最大裁切板长的堆料空间，出料侧则需要预留接料台或者输送装置的安装位置，设备基础需要做预埋地脚螺栓的混凝土地基，找平后机架的水平度偏差不超过0.2mm/m，避免运行时出现振动异响，影响剪切精度。剪切盘的刃口采用合金工具钢材质，经过淬火处理后硬度达到HRC58-62，刃口角度设计为87度，既保证刃口的锋利度，又兼顾长期使用的抗崩损性能，日常维护时只需要定期检查刃口磨损情况，当刃口圆角超过0.2mm时及时修磨即可，不需要整体更换刀盘，降低设备的长期使用成本。

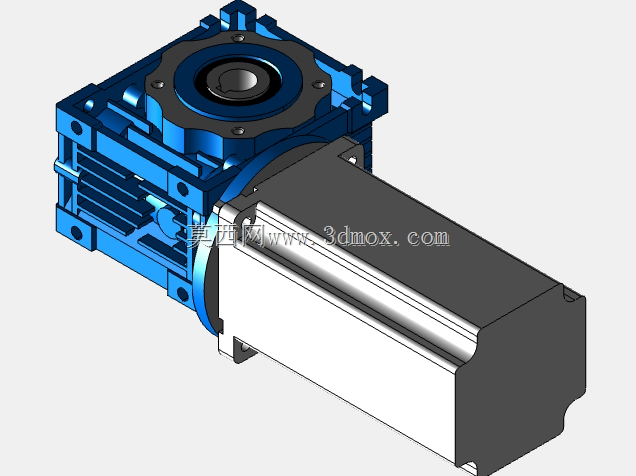

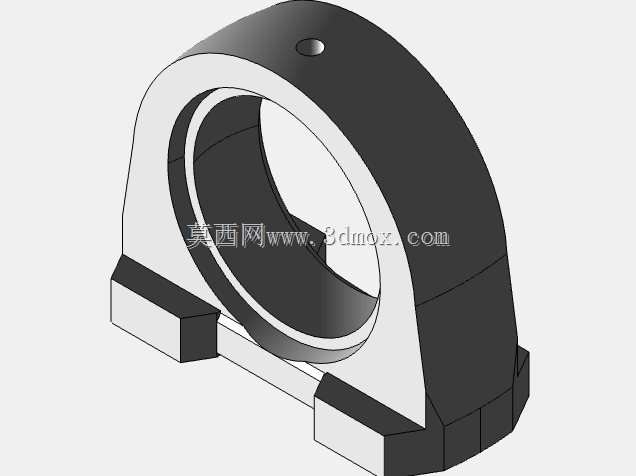

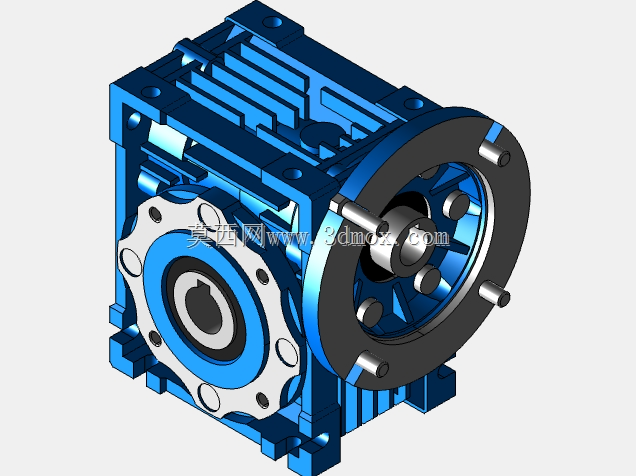

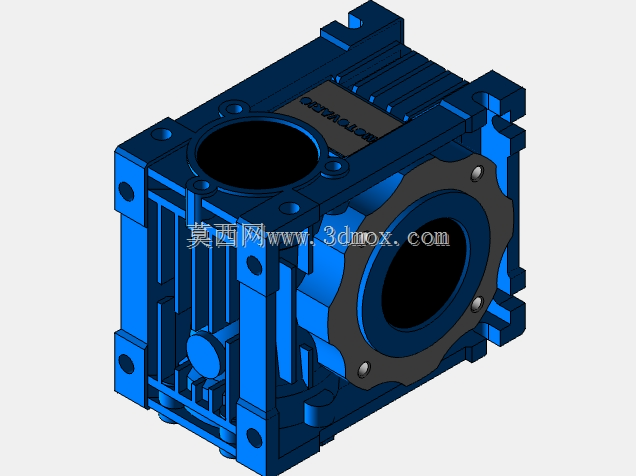

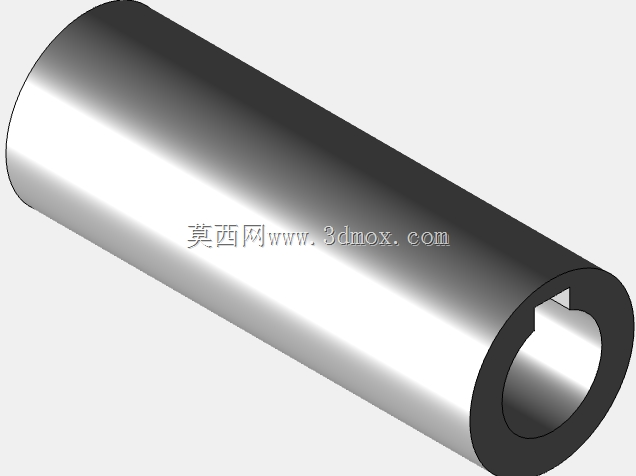

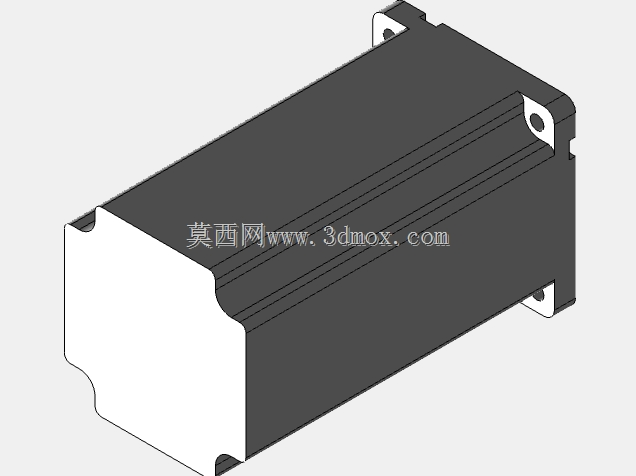

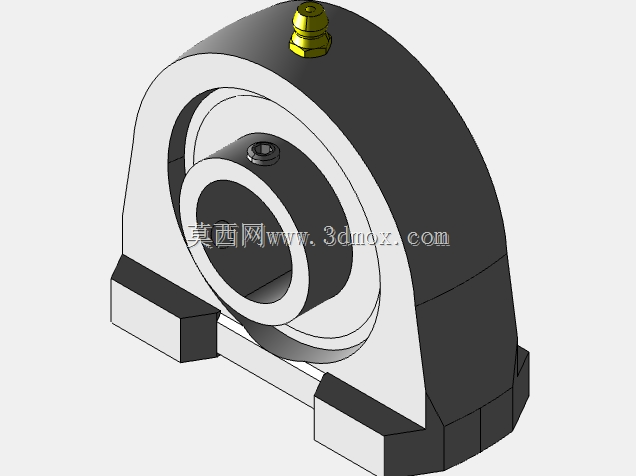

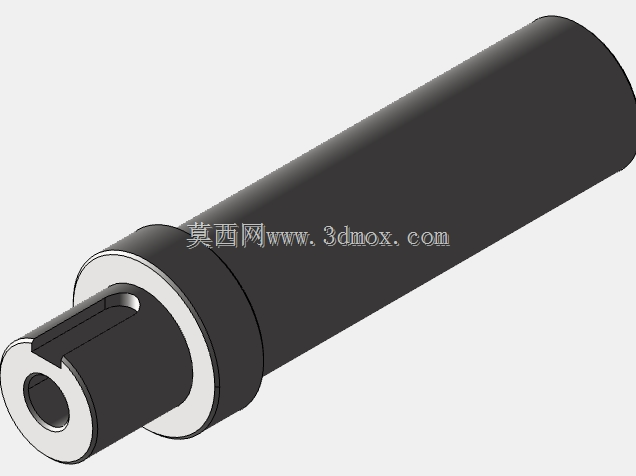

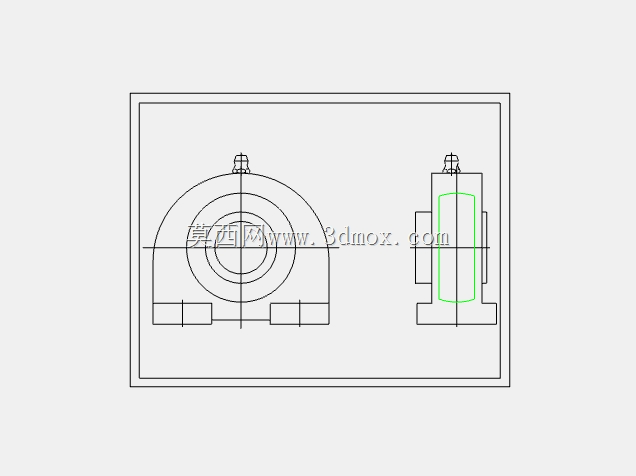

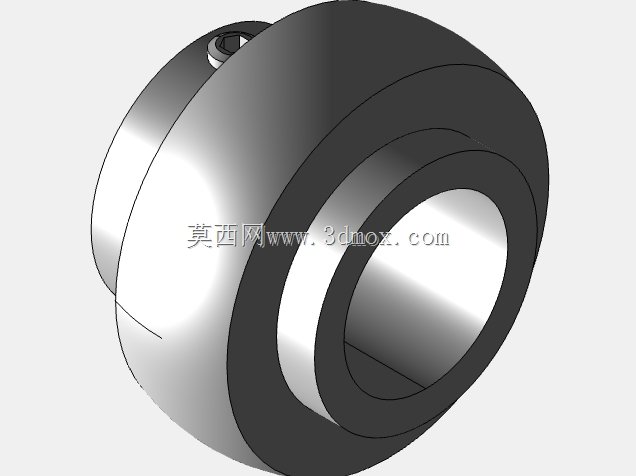

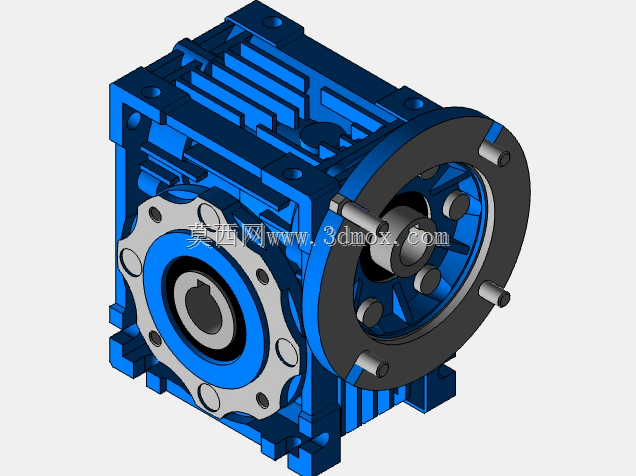

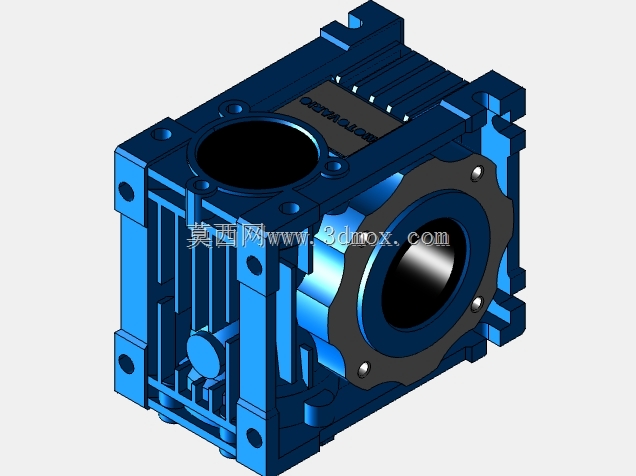

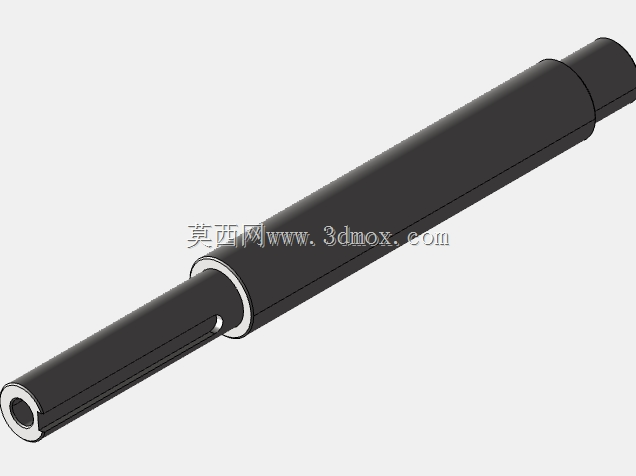

　　传动部分采用减速电机配合齿轮传动结构驱动两个剪切盘做同步反向回转，齿轮箱内采用飞溅润滑，运行时的传动噪音控制在85分贝以内，符合车间作业的职业健康要求。设备的操作位设置在机架侧方，配有紧急停止按钮，操作人员可以快速触发停机，避免进料偏移时出现安全事故。在实际生产应用中，这款剪床可以适配普通冷轧板、热轧板、镀锌板、铝板等多种金属板材的裁切作业，裁切厚度覆盖0.5-6mm的常用钣金加工板厚范围，既可以用于整板的分条裁切，也可以配合定位挡架完成定尺寸的块料裁切，相比激光切割、等离子切割等热切割设备，剪床裁切的板材没有热变形，切口不需要二次打磨处理，下料成本更低，非常适合五金厂、钢结构加工厂、电器壳体生产车间的批量下料工序使用。设计这款设备的三维结构时，重点需要校核刀盘轴的抗弯刚度、机架的受力变形量、齿轮传动的侧隙控制，同时要考虑装配时的工艺性，比如刀盘轴承的安装拆卸空间、密封件的更换便利性，避免后期维护时需要大范围拆解设备。
