带刹车支架的红色聚氨酯工业脚轮设计

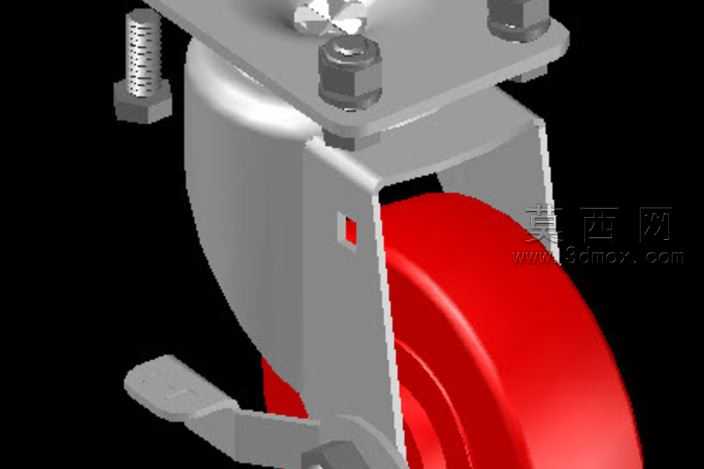

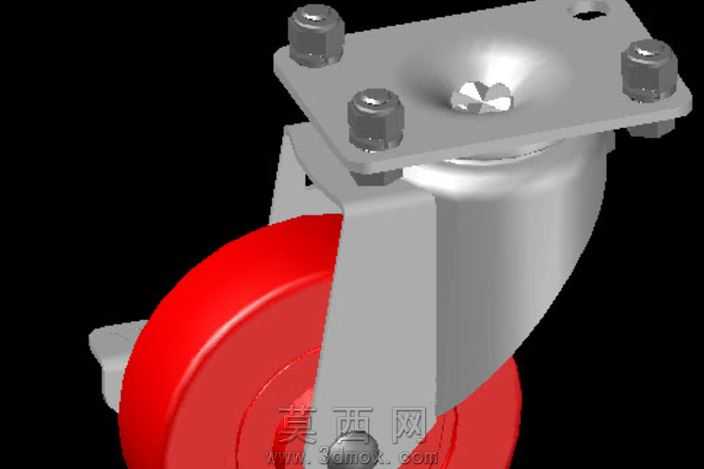

本作品为带刹车功能的工业万向脚轮三维设计，建模阶段严格遵循工业脚轮的实际生产尺寸规范，对脚轮的各个组成部件进行了独立参数化建模，完整还原了产品的真实装配关系。建模过程中首先构建顶部安装基板，基板上预留了标准螺栓安装孔位，配套的六角螺栓、弹簧垫圈均按照国标紧固件参数绘制，螺纹部分采用精准的螺旋扫描特征生成，还原了螺纹的真实牙型结构，保证安装结构的尺寸准确性。支架部分采用折弯钣金结构建模，还原了金属支架冲压折弯后的成型形态，支架上开设的刹车拨杆让位孔、轮轴安装孔均按照实际装配公差设定尺寸，支架与顶部回转结构的连接部分还原了万向转动的铰接结构，保证脚轮可以实现360度水平回转的功能。滚轮部分采用圆弧面轮型设计，轮体材质设定为高弹性聚氨酯材料，建模时还原了轮面的微弧度造型，既保证滚轮滚动时的顺滑度，也能提升轮面与地面接触时的缓冲性能，轮芯部分与轮轴的配合结构也做了完整还原。刹车结构采用拨片式刹车设计，建模时还原了刹车拨杆的铰接结构、刹车片的摩擦面造型，拨杆踩下后刹车片可同时抵接轮面与支架回转结构，同时实现滚轮锁止与万向转向锁止的双重刹车功能。材质渲染阶段，金属支架、螺栓部分赋予哑光镀锌金属材质，还原五金冲压件的真实表面质感，滚轮部分赋予半哑光红色聚氨酯材质，表现出工程塑料的柔和反光特性，安装基板部分赋予稍亮的金属质感区分不同部件的表面处理工艺，刹车拨杆采用灰色工程塑料材质，还原塑料拨片的真实视觉效果。整体装配过程严格按照实际产品的装配顺序进行约束，各个活动部件保留了正确的运动自由度，可直观演示脚轮万向转动、滚轮滚动、刹车锁止的全部动作状态，设计过程中充分考虑了脚轮的承重性能、转动灵活性与刹车可靠性，支架的折弯角度、板材厚度、轮体直径均经过参数校核，保证模型可直接对接后续的工程图输出与生产开模环节，完整呈现了工业脚轮从结构构思到三维落地的全流程设计逻辑。
