微型横梁式蒸汽动力机组结构设计

这款微型横梁动力装置的结构复刻了全尺寸梁式发动机的比例逻辑，在做小型化适配时针对加工可行性做了针对性简化，部分精密配合的小尺寸部件在加工与装配环节需要做公差适配，避免出现运动卡滞。从实际应用场景来看，这类微型梁式动力结构常被用于教学演示模型、复古动力装置收藏、小型蒸汽动力实验平台搭建，能够直观展示往复式动力的能量转换逻辑，帮助从业者理解曲柄连杆机构、配气机构的协同运作原理。

从结构功能特性来看，装置的底座与轴承部件采用钢材加工，保障整体安装基准的刚性，避免运行过程中出现结构形变影响传动精度；立柱、飞轮与横梁部件采用铝材加工，在满足结构强度要求的前提下降低整体运动惯量，若需要优化动力输出的平稳性，可将铝制飞轮替换为铸铁材质，通过增加转动惯量来降低转速波动，让动力输出更平顺。曲轴与销轴部件采用钢材制作，兼顾传动过程中的抗扭强度与耐磨性能，满足长期往复运动的耐用性要求；其余结构件可根据加工条件选用黄铜或者青铜材质，这类铜质材料的自润滑特性能够降低配合面的磨损，同时也能提升装置的外观质感。偏心轮部件可根据材料供应情况选用铜或者青铜制作，保障配气机构的动作精度。

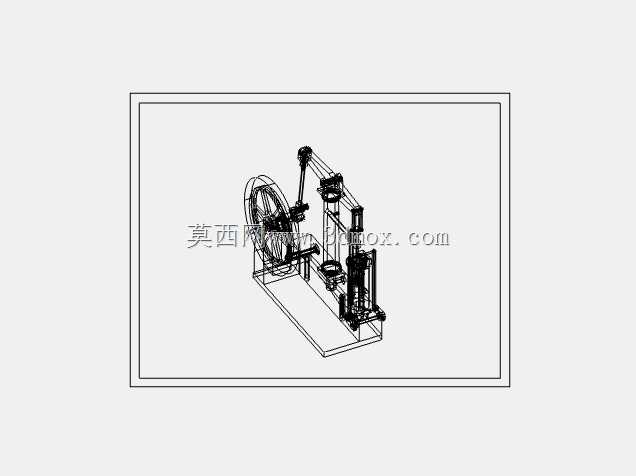

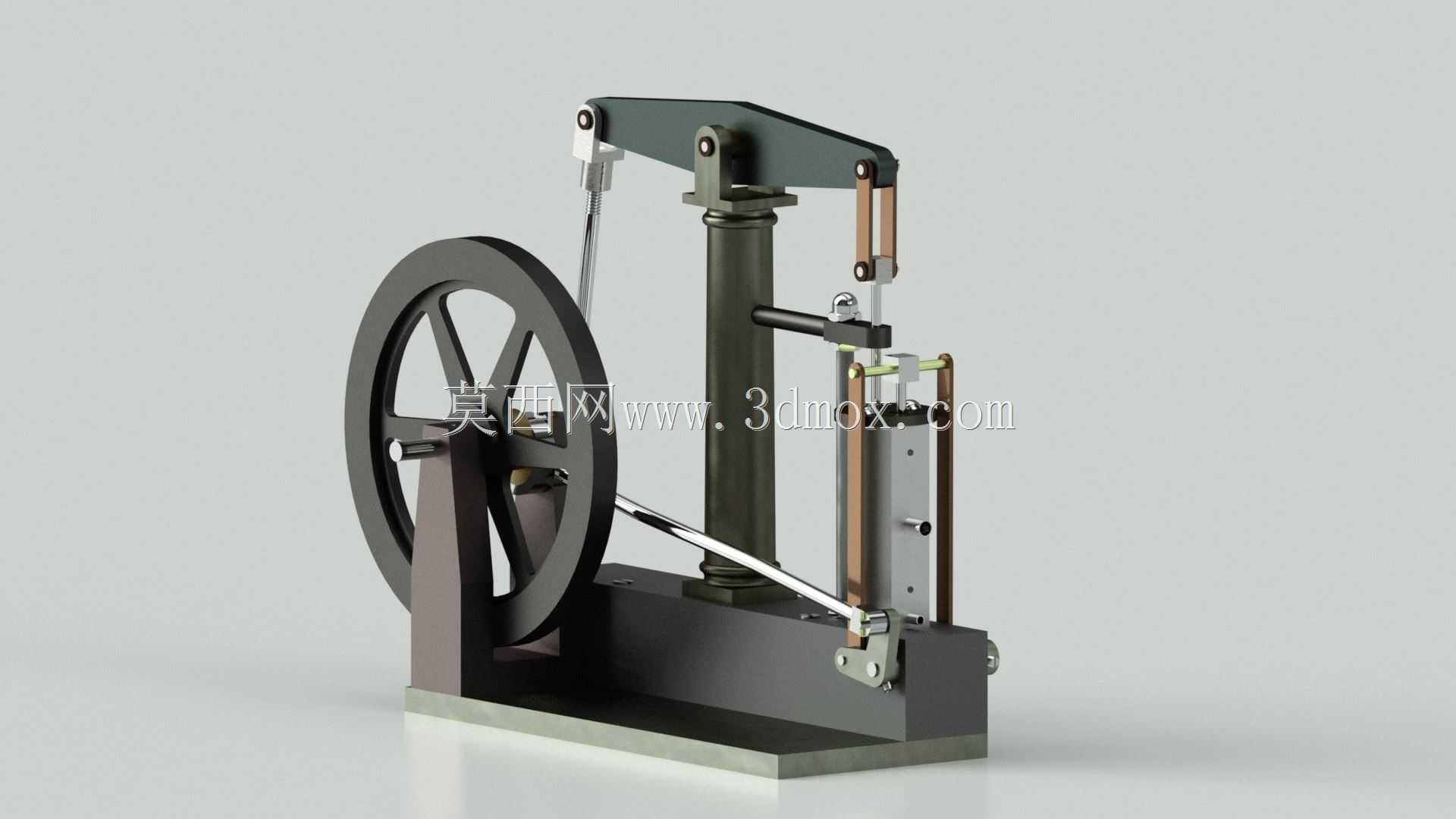

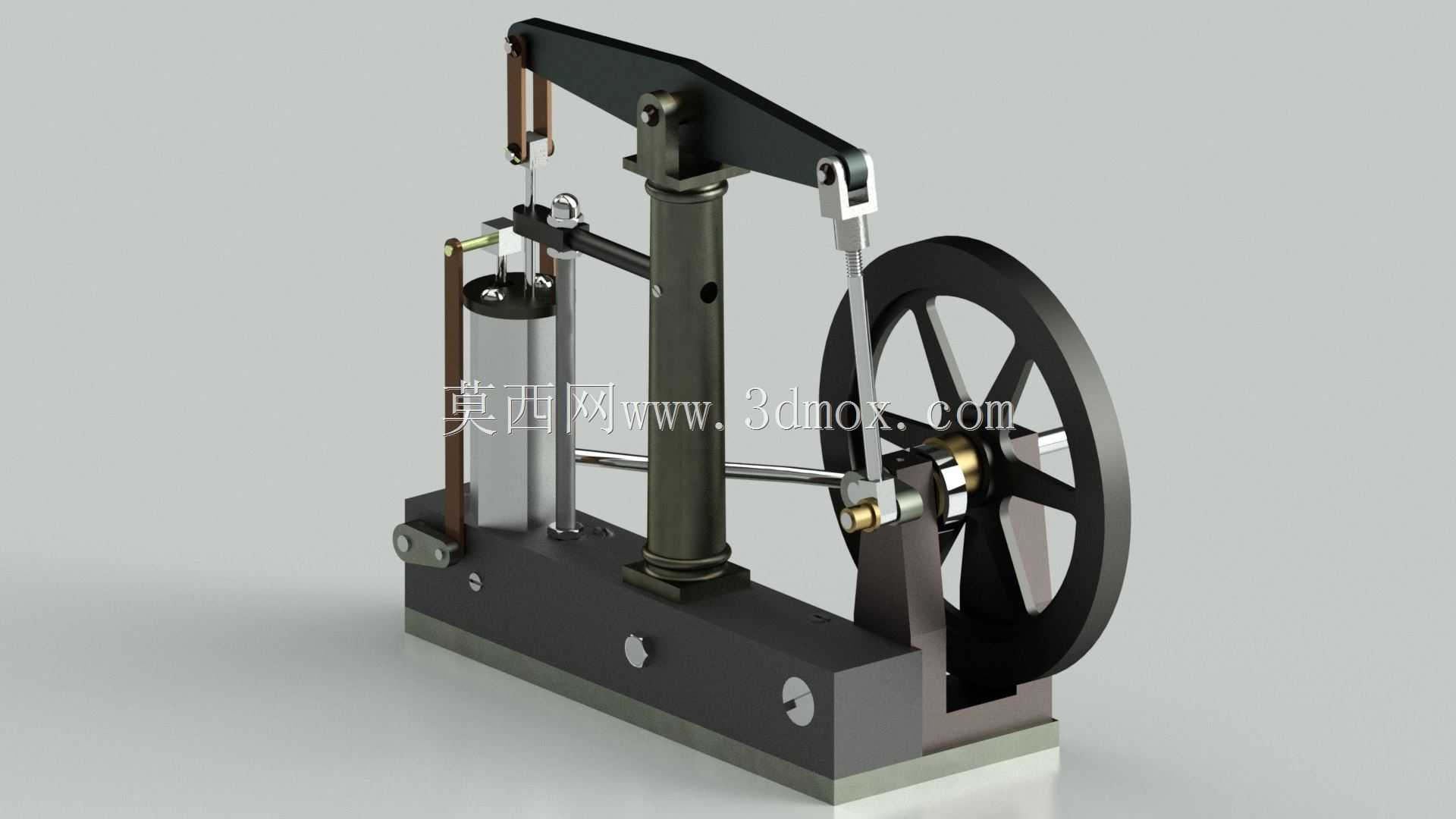

设计思路上，整体采用立式布局，大尺寸飞轮布置在装置侧方，通过连杆与横梁一端连接，横梁中部铰接在立柱顶端形成杠杆结构，另一端连接动力缸的活塞杆，将活塞的往复直线运动通过横梁的摆动转换为曲轴的旋转运动，再通过曲轴带动飞轮储存与释放能量，保障运转的连续性。配气机构通过偏心轮驱动，实现进排气动作与活塞运动位置的精准匹配，完成完整的动力循环。立柱作为横梁的支撑基准，其安装垂直度直接影响横梁摆动的顺畅度，设计时需要预留调整垫片的安装空间，方便装配时校准位置精度。

安装边界方面，整体底座为矩形安装平面，所有部件的安装基准都集成在底座上，不需要额外的配套安装支架，可直接固定在实验台或者展示台面上；装置的运动部件外凸范围主要集中在飞轮侧与横梁摆动区域，安装时需要预留足够的安全间隙，避免运转过程中与周边物体发生干涉。飞轮的旋转平面需要与曲轴轴线保持垂直，装配时需要通过打表校准飞轮端面跳动量，避免高速运转时出现振动。横梁两端的铰接点采用销轴连接，配合铜质衬套降低摩擦阻力，装配时需要保证各铰接点的转动灵活，无卡滞现象，同时控制铰接间隙在合理范围，避免间隙过大导致运动过程中出现冲击噪音。

从结构设计的参考价值来看，这款装置的布局逻辑可以为小型往复式动力设备、教学演示模型的结构设计提供参考，其材料选型的思路也兼顾了加工便利性与使用性能，不同部件的材料匹配逻辑符合机械设计中强度、重量、耐磨性能的匹配原则，能够帮助初级结构设计人员理解不同工况下部件材料选型的依据，以及传动机构中公差配合、运动间隙控制的实际要点。在做同类小型动力装置设计时，可参考这款结构的基准统一原则，将所有运动部件的安装基准集成在同一个底座上，降低装配时的校准难度，同时通过飞轮惯量匹配来优化运转平稳性，根据实际使用场景调整部件材质，在成本与性能之间找到合理的平衡点。
