单缸往复式备用动力装置结构设计

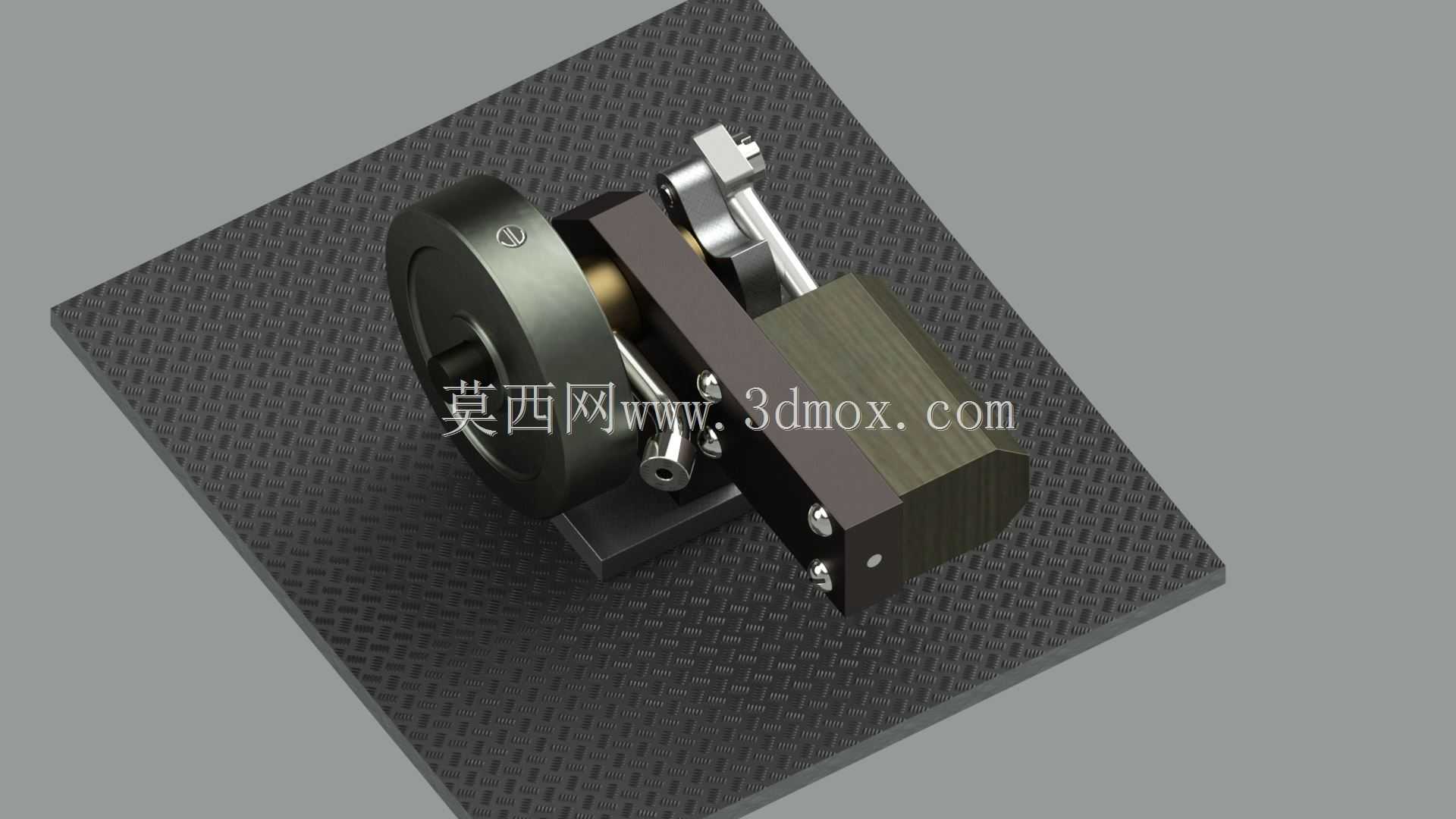

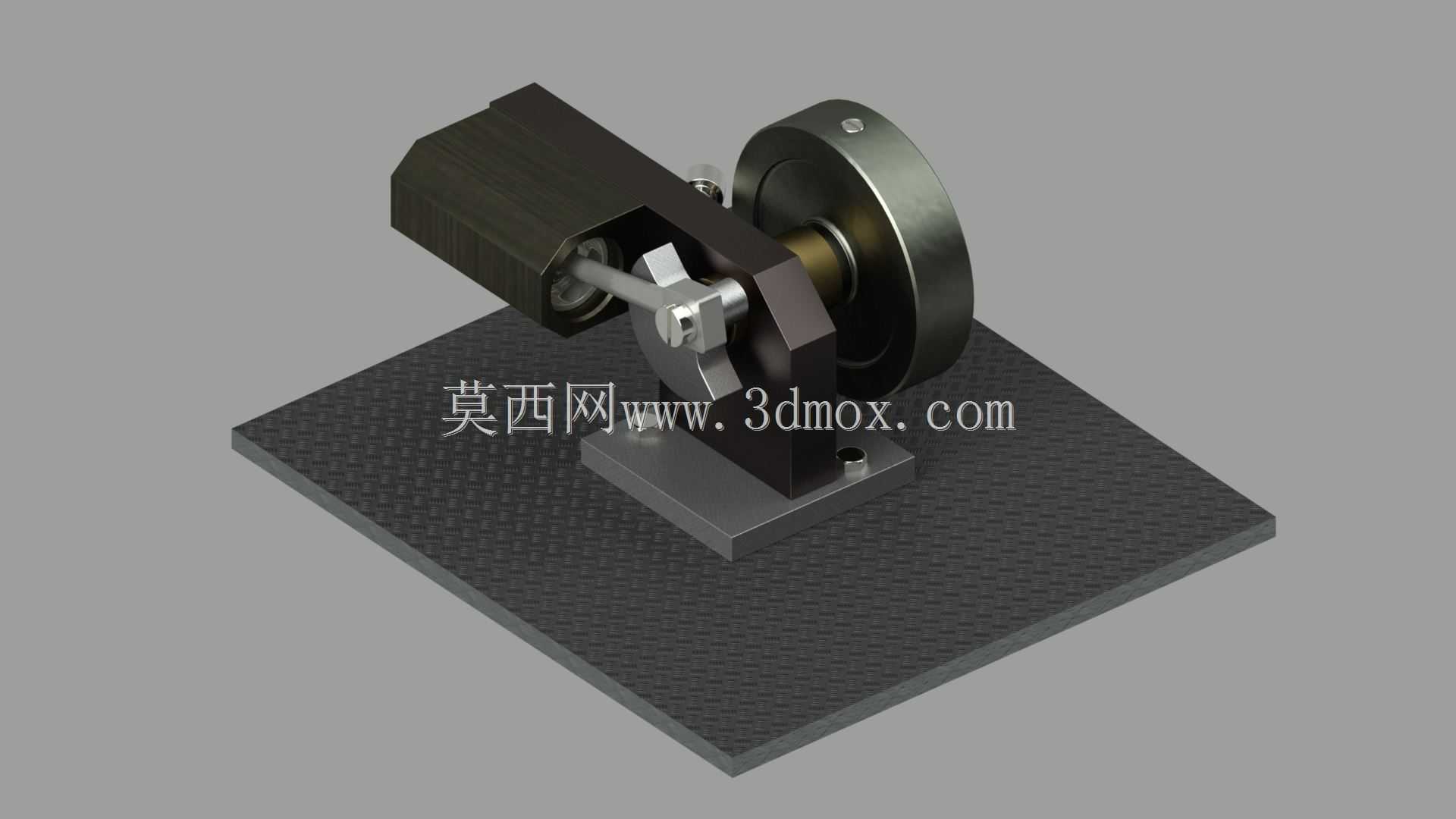

　　这套往复式动力结构常被用作小型设备的备用动力源，在野外作业便携设备、小型教学演示台架、应急辅助动力单元中都能见到同类结构的应用，其核心原理与车用内燃机的曲柄连杆传动逻辑一致，但做了大幅简化，去掉了复杂的配气、供油、冷却附属结构，仅保留核心运动转换单元，适合作为原理验证、结构教学以及小型低压动力输出场景使用。从结构设计逻辑来看，这套装置优先保证运动传递的可靠性，框架部分采用标准成品金属件搭建，基础安装底板选用带防滑纹理的平板结构，所有支撑件的安装孔位都需要在组装前完成中心点标记，避免后续装配出现同轴度偏差。

　　核心运动单元中，活塞与缸套采用间隙配合，活塞销连接活塞与连杆小头，连杆大头与曲轴曲柄销配合，曲轴一端安装厚重飞轮，利用飞轮的转动惯量储存动能，克服往复运动的死点问题，保证输出轴转动的连续性。曲轴的轴颈位置设计有定位槽，用于外接操作手柄或者动力输出连接件，不需要额外加工复杂的键槽结构，降低小批量制作的加工难度。安装边界方面，整套装置的框架采用1/4英寸×1英寸×2英寸规格的成品金属型材搭建，不需要定制异形型材，普通机加工车间就能完成所有零件的加工。底板的安装孔位统一设置在支撑座的四个角点，孔距公差控制在±0.05mm范围内，保证安装后曲轴的轴线与底板平面平行，避免运转过程中出现连杆偏磨、卡滞的问题。

　　加工过程中需要特别注意轴承安装孔的加工顺序，1/16英寸的工艺定位孔在初期加工时不要完全钻通，待轴承座定位、轴承压装完成后，再从轴承内圈侧将孔钻通，避免提前钻孔导致的同轴度偏差，影响后续轴系的转动顺畅度。功能特性上，这套简化结构没有复杂的密封与燃烧系统，既可以通过手动转动飞轮演示曲柄连杆机构的运动转换过程，将活塞的直线往复运动转化为曲轴的旋转运动，也可以外接低压气源驱动活塞往复运动，对外输出小扭矩的旋转动力，作为小型实验装置的动力输入源。结构中所有运动副都采用开放式设计，方便观察运动过程，也便于日常的润滑维护，不需要设计复杂的密封油道，适合教学场景下的拆装演示。

　　设计过程中特意将阀门操作结构与曲轴槽位做了联动简化，不需要额外设置独立的阀门驱动凸轮轴，直接通过曲轴上的槽型结构带动阀门动作，减少了一级传动零件，既降低了装配难度，也减少了故障点，对于备用动力类的简易装置来说，更少的零件意味着更高的可靠性，在应急使用场景下不容易出现传动失效的问题。整套结构的重心落在底板中心位置，飞轮侧的重量通过支撑座分散到底板上，运转过程中不会出现明显的振动偏移，不需要额外做地脚固定，放置在平整工作台面上即可正常运转。零件的加工精度要求不高，除了曲轴与轴承配合的轴颈、活塞与缸套配合的外圆需要达到IT7级精度外，其余框架类零件的精度达到IT10级即可满足使用要求，普通的台式钻床、小型车床就能完成所有零件的加工，不需要高端加工设备，适合个人爱好者、教学实训场景下的制作与组装。
