球形活塞无销式秃头蒸汽机结构设计

这款球形活塞蒸汽机的结构设计，跳出了传统活塞曲轴机构的常规思路，核心改动在于将传统圆柱活塞替换为整球形结构，直接取消了活塞销这一常规传动连接件，从根源上减少了活塞销与销座、连杆小头之间的摩擦副数量，在小型蒸汽动力演示装置、教学实验台架这类低载荷应用场景下，能有效降低装配复杂度，减少长期运行后的磨损松旷风险。从实际应用场景来看，这类小型蒸汽机多作为机械原理教学演示载体、小型蒸汽动力模型的动力核心，也可用于微型蒸汽驱动装置的动力输出单元，适配对结构紧凑度、运行平顺性有一定要求的小型动力场景。

从功能特性上看，球形活塞的设计让活塞与连杆的连接不再依赖活塞销的铰接限位，球面配合可在一定范围内自适应调整传动角度，抵消曲轴加工、装配过程中产生的微小同轴度误差，降低对零件加工精度的严苛要求，同时减少运行过程中因偏磨产生的卡滞概率。材料选用上，缸体、机架这类大尺寸结构件采用铝制材料，在保证结构刚度的前提下有效控制整体重量，降低整机的转动惯量，让设备在低压蒸汽输入下就能顺利启动；球形活塞、连杆、轴承以及蒸汽接头这类直接参与动力传递、接触高温蒸汽的部件采用黄铜材质，利用黄铜优异的自润滑特性与抗蒸汽腐蚀性能，提升关键摩擦副的使用寿命，同时黄铜的致密性可减少蒸汽泄漏风险；曲轴、螺钉这类承受交变载荷、需要较高强度的零件采用钢制材料，保证传动部件的结构强度，避免长期交变载荷下出现变形、断裂问题。

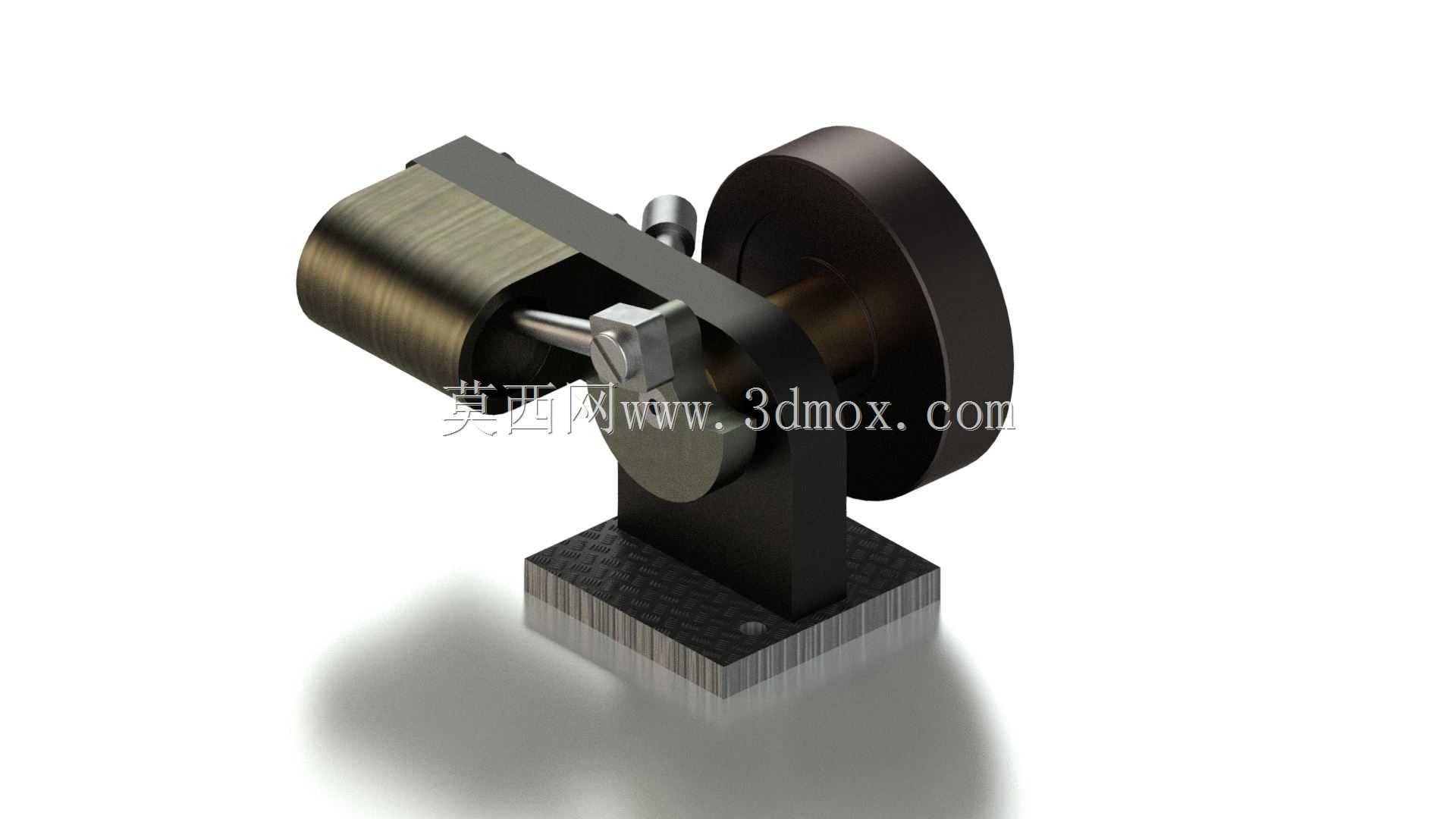

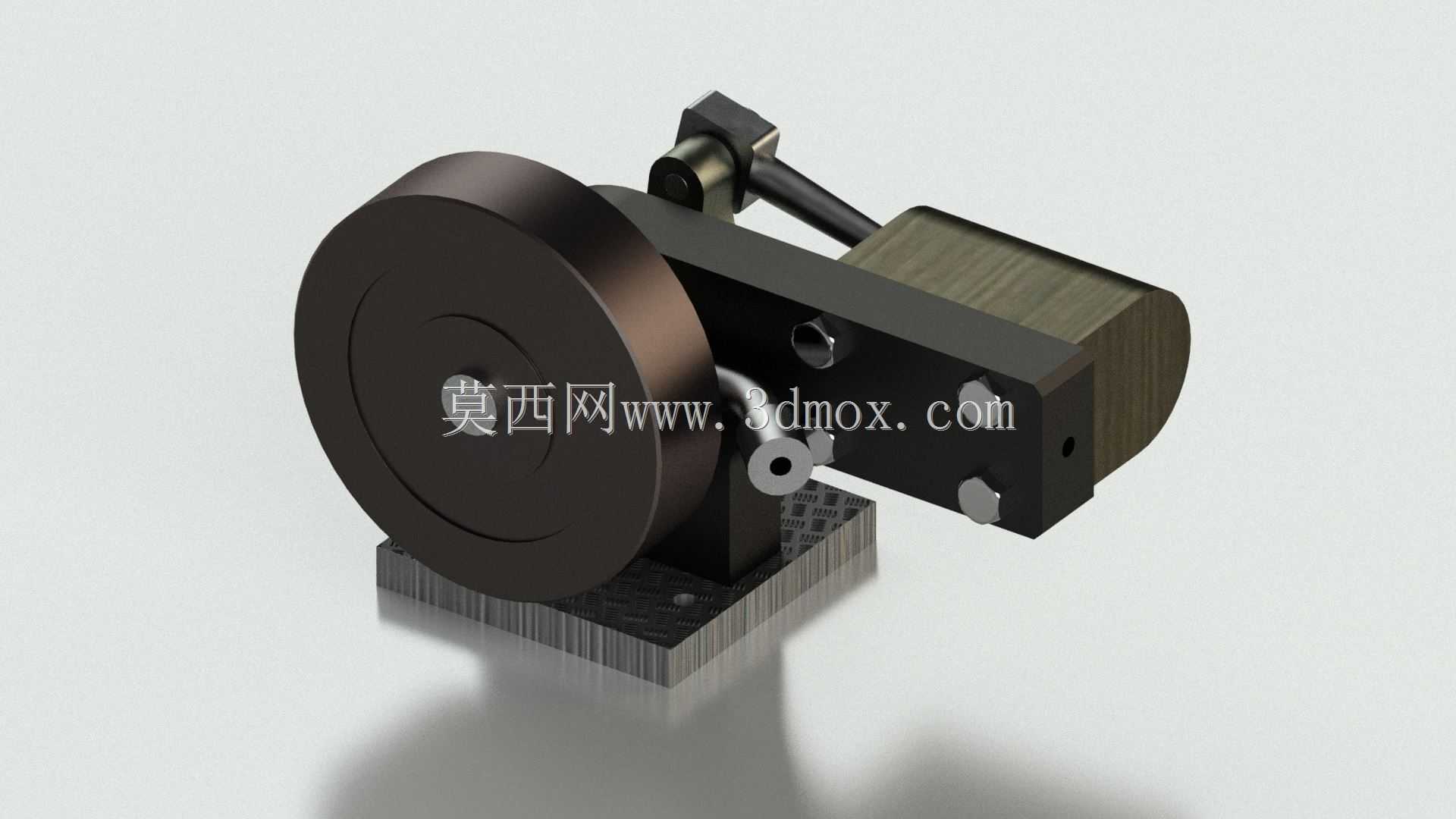

设计思路上，整机采用集成式安装底座，底座表面做防滑纹理处理，可直接固定在实验台架、模型安装位上，无需额外设计复杂的安装支架；飞轮采用大直径圆盘式结构，安装在曲轴输出端，利用飞轮的转动惯量储存能量，平衡活塞往复运动产生的转速波动，让动力输出更平顺，同时飞轮外圆做光整处理，可作为手动盘车的施力部位，方便调试阶段手动转动曲轴检查机构运行顺畅度。缸体采用横向布置形式，直接固定在立式机架上，缩短了蒸汽从接头进入缸体的路径，减少蒸汽输送过程中的热量损失与压力降；曲轴支撑部位直接集成在机架上部，省去了独立的轴承座零件，减少装配环节的零件数量，同时提升支撑部位的结构刚度，避免曲轴运行过程中出现挠曲变形。

从安装边界来看，整机采用方形底座设计，底座的安装孔位预留了充足的固定空间，安装时只需保证底座与安装面贴合平整，固定螺钉锁紧力矩均匀即可，无需额外调整同轴度；整体外形尺寸适配常规教学实验台的安装空间，缸体与飞轮的外轮廓无突出的尖锐结构，操作演示时的安全性更高。蒸汽接头采用标准的小通径接口，可直接适配常规微型蒸汽发生装置的输气管路，无需额外制作转换接头。在结构细节上，连杆与球形活塞的连接部位采用球面贴合设计，运行过程中可自动补偿连杆摆动产生的角度变化，避免传统活塞销结构在连杆摆动时产生的侧向力对缸壁造成偏磨；缸体内壁做光滑处理，与球形活塞的配合间隙控制在合理范围，既保证蒸汽密封性能，又不会因间隙过小导致热胀冷缩后出现卡滞。这类结构设计在小型蒸汽动力装置领域具备较强的参考价值，尤其是简化摩擦副、自适应传动的设计思路，可迁移到其他小型往复式动力装置的结构设计中，为低载荷、高可靠性要求的小型动力单元设计提供新的实现路径。
