简易摇摆式蒸汽空气动力装置结构

在小型动力教学演示、入门级动力原理验证场景中，这类摇摆式动力结构是非常典型的实操载体，不少机械专业的入门结构实训、青少年科创动力装置制作，都会参考这类结构的核心逻辑做实物搭建。不同于常规配气结构需要独立设置进排气门、凸轮轴配气机构，这套结构直接将气缸作为摆动部件，通过气缸自身绕固定支点的角度变化，同步完成进排气道的切换与动力输出的换向，从根源上简化了配气环节的零件数量，整套结构的零件加工难度极低，不需要高精度的凸轮型线加工，也不需要复杂的气门弹簧、挺柱等配套零件，普通的车铣设备就能完成全部零件的加工制作，非常适合初学者理解往复式动力的核心运转逻辑。

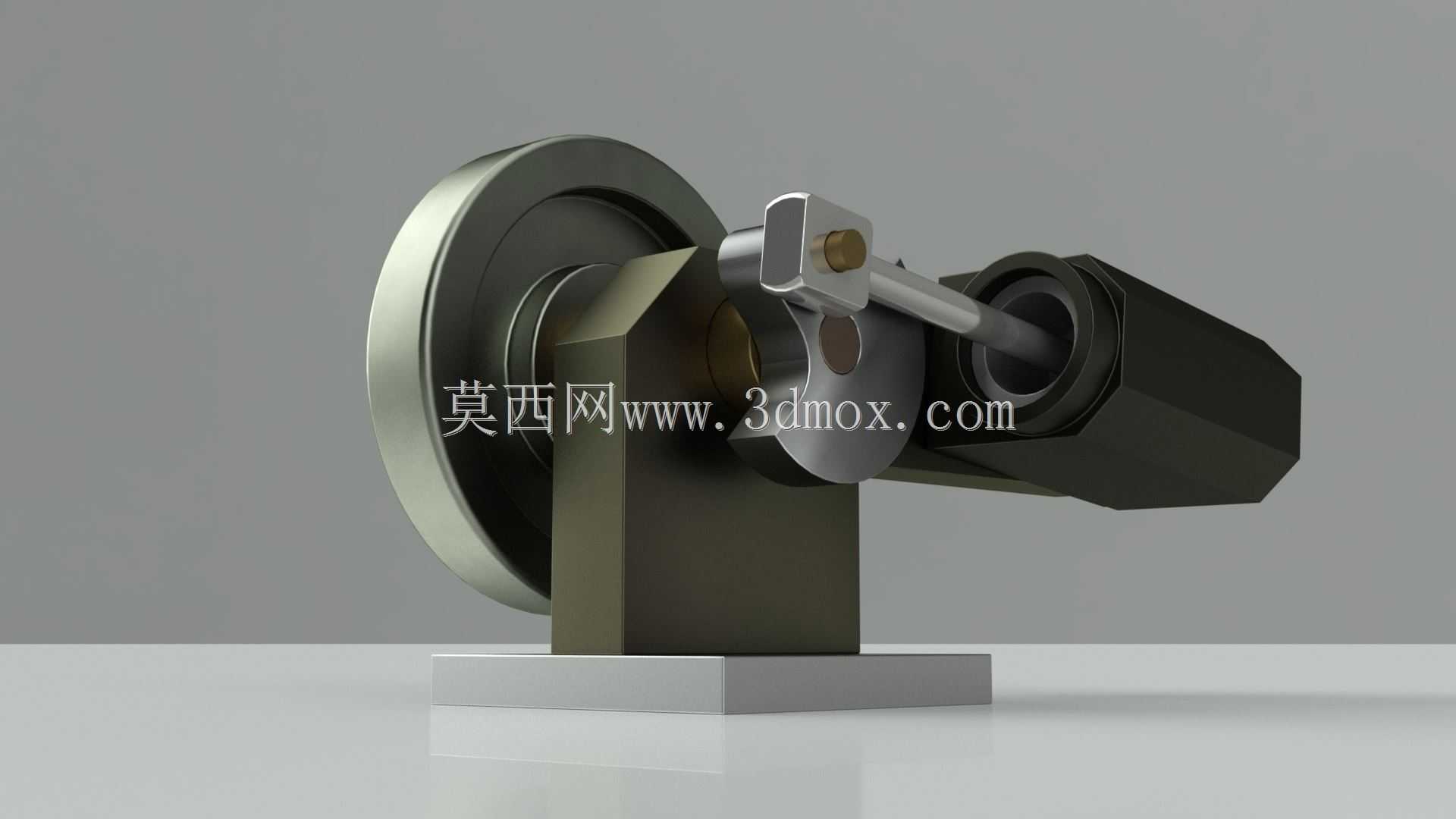

从结构功能来看，这套装置的核心动力传递路径非常清晰：后端的大直径飞轮承担储能稳速的作用，飞轮通过偏心曲柄连接活塞杆，活塞杆直接与摆动气缸内的活塞相连，当压缩空气或者低压蒸汽从气缸尾部的接口进入气缸腔室时，气压推动活塞伸出，带动曲柄旋转，同时气缸会绕自身下部的固定销轴摆动，当活塞运动到行程末端时，气缸的摆动角度刚好让进气口关闭、排气口导通，腔室内的压力释放，飞轮储存的转动惯量会带动活塞回程，同时带动气缸回摆，重新对准进气口，完成下一个动力循环，整个循环过程不需要额外的配气控制部件，完全靠气缸自身的摆动配合曲柄位置完成气路切换，故障率极低，装配调试的门槛也非常低。

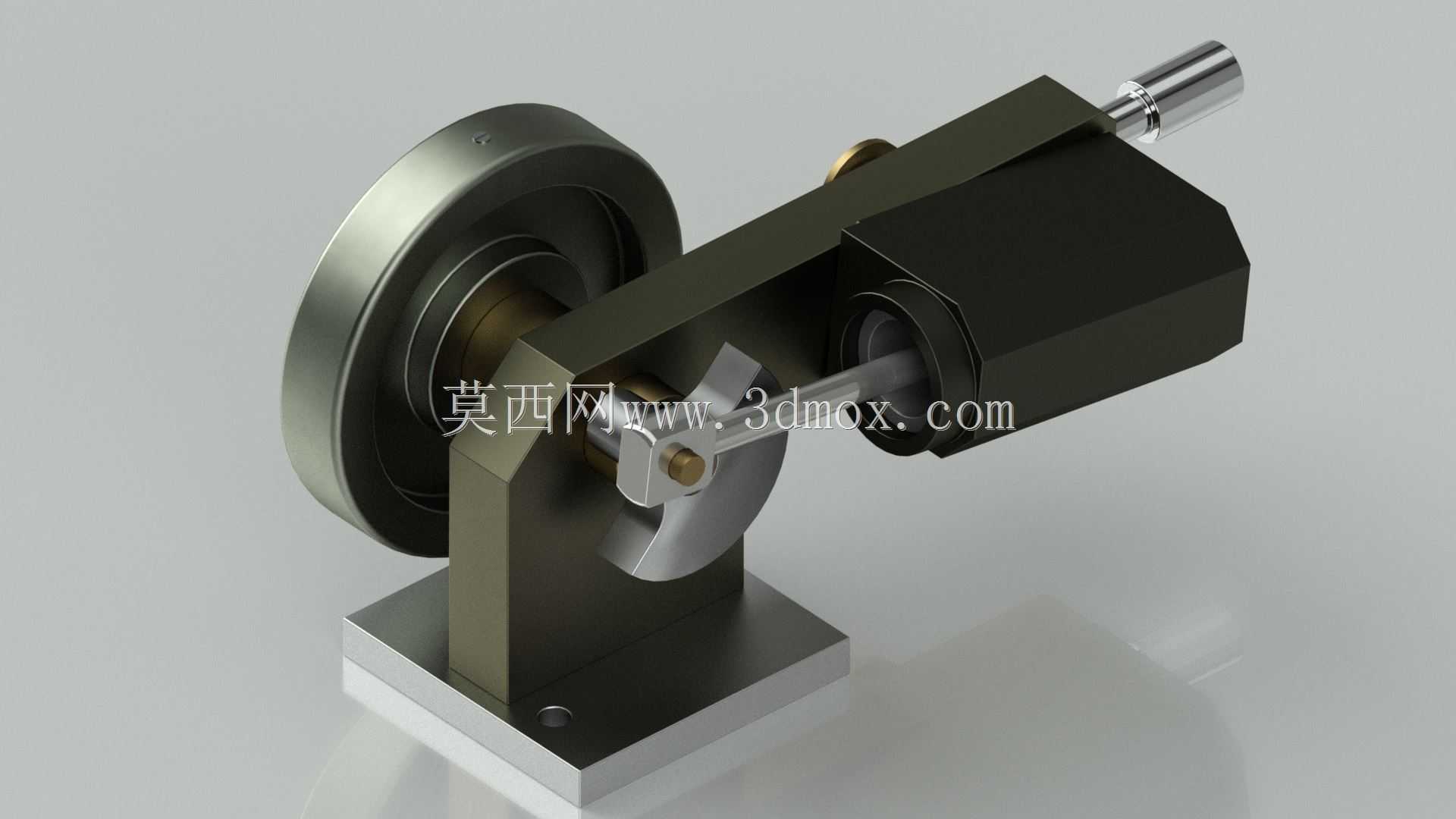

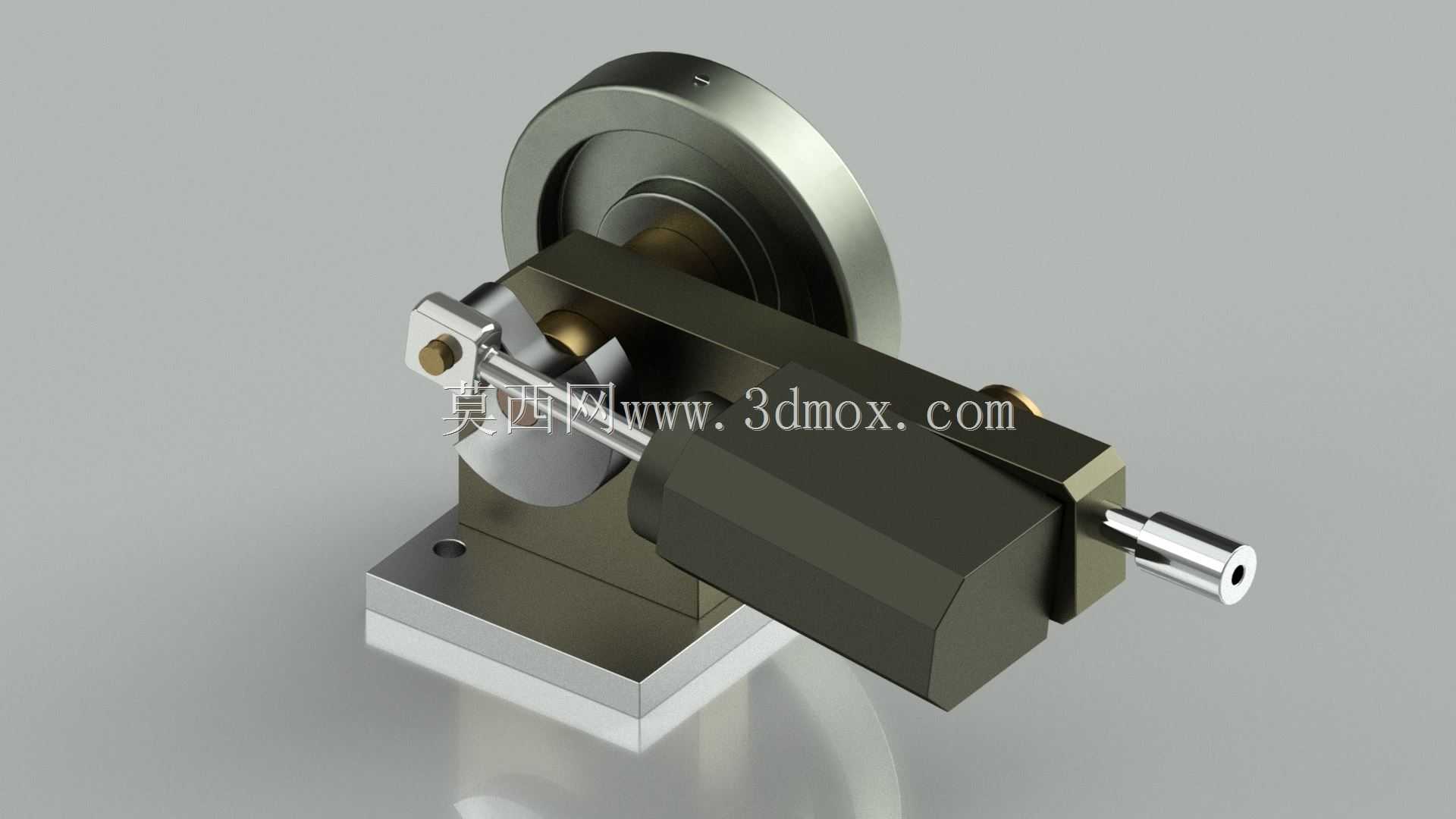

从安装边界来看，整套装置的底座是带安装孔的方形金属基座，基座上预留了两个对称的固定通孔，可以直接通过螺栓固定在试验台架或者演示台板上，安装时不需要额外做复杂的定位找正，只要保证曲柄的旋转轴线与飞轮的安装轴线同轴度在常规公差范围内即可，整套结构的横向伸出长度从基座后端到气缸输出端的距离控制的非常紧凑，不会占用过多的台架安装空间，飞轮的直径经过匹配设计，既能够储存足够的转动惯量保证运转平顺，又不会因为直径过大导致运转时出现干涉或者安全隐患。

设计思路上，这套结构完全围绕“易制作、易理解”的核心目标做减法，没有多余的装饰性结构，所有零件都承担明确的功能：气缸本体既是压力容纳腔，又是配气切换的运动部件，同时还是动力输出的摆动构件，一个零件承担三个功能，大幅减少了总零件数；曲柄与飞轮的连接采用简单的紧定螺钉固定，不需要复杂的键连接加工，装配拆卸都非常方便；活塞杆与活塞、曲柄的连接都采用铰接结构，配合小间隙的轴孔配合，不需要高精度的轴承就能保证运转顺畅，对于入门制作者来说，哪怕是采用3D打印或者简易金属加工的方式制作零件，也能顺利装配出可以正常运转的成品。

在实际应用场景中，这类结构除了作为教学演示模型之外，也可以作为小型低压气动装置的动力源，比如小型桌面展示装置的动力输入、低负载的往复运动机构驱动，只要匹配对应的气源压力，就能稳定输出低速的旋转动力，不需要复杂的控制系统，接入压缩空气就能直接运转。结构的维护也非常简单，因为没有复杂的配气构件，日常只需要定期在铰接位置添加少量润滑脂，检查气缸与基座铰接点的磨损情况即可，长期运转也不容易出现故障。需要注意的是，这类结构的气缸摆动角度与曲柄的偏心距是直接匹配的，设计时需要严格计算活塞行程与摆动角度的对应关系，避免活塞运动到上下止点时气缸的气路切换出现错位，导致动力中断或者漏气，这也是这类结构设计时最核心的尺寸匹配要点，只要保证这个尺寸链的精度，整套装置的运转顺畅度就能得到保障。
