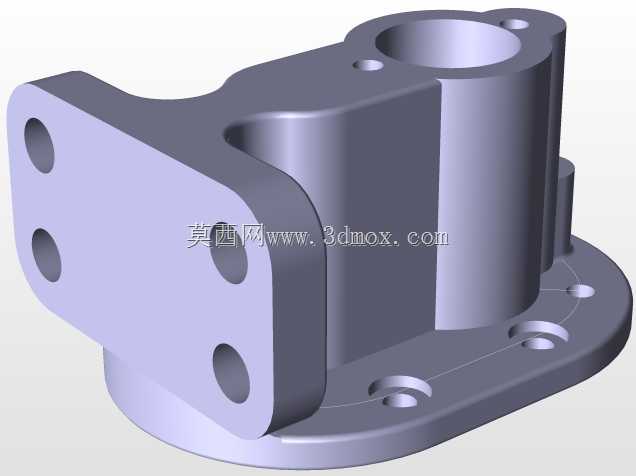

齿轮泵体液压传动核心承载结构

在液压传动系统的布局中，齿轮泵作为动力转换的核心单元，其泵体结构直接决定了整套供油单元的运行稳定性与容积效率，这个承载结构的设计需要兼顾腔体密封、齿轮副定位、外部管路对接、安装固定多重需求，是齿轮泵总成里最核心的基体零件。从实际工况适配来看，这类泵体多用于中低压液压供油回路，常见在小型工程机械的液压助力系统、机床设备的润滑供油单元、自动化生产线的液压夹紧工位中，作为齿轮副的安装载体，它需要为两个互相啮合的齿轮提供精确的腔体包容空间，腔体内壁的形位公差直接影响齿轮转动时的端面间隙、径向间隙，间隙过大会造成内泄漏提升、容积效率下降，间隙过小则会出现齿轮转动卡滞、磨损加剧的问题。设计阶段首先要确定齿轮副的中心距参数，以此为基准推导腔体的圆弧轮廓尺寸，保证齿顶与腔体内壁的间隙控制在合理区间，同时在腔体的进出油口位置做平滑的流道过渡，避免油液流动时出现涡流、气蚀，降低运行过程中的流体噪声。安装边界层面，这个泵体设置了多组安装孔位，侧端的法兰面用于和泵端盖连接，通过四个均布的通孔实现端盖的压紧固定，密封槽的设计要匹配O型密封圈的压缩量，保证结合面在额定工作压力下不会出现渗漏；底部的法兰盘结构用于将整个齿轮泵固定在设备安装基座上，孔位的位置度需要匹配安装基座的螺纹孔布局，避免装配时出现干涉。结构上还集成了轴伸端的支撑孔位，用于安装齿轮轴的支撑轴承，孔位的同轴度要求直接影响齿轮轴的转动灵活性，设计时要预留轴承的安装定位台阶，同时考虑轴承运行时的润滑通道，让压力油可以进入轴承配合面实现润滑冷却。进出油口的接口位置做了加厚处理，避免管路连接时的应力造成壳体变形，同时在腔体的高压侧做了局部的壁厚加强，抵消高压油作用下的壳体形变，保证长期承压运行下的结构强度。整个泵体的外形做了多处圆角过渡，避免应力集中，在壁厚变化的位置设置平缓的过渡段，减少铸造或机加工过程中的变形风险，所有安装孔的端面都设计了凸台结构，减少机加工的面积，同时保证连接时的平面度要求，避免紧固时出现密封面贴合不严的问题。
