带安装凸耳的法兰式轴承支撑座结构

这类带三耳安装结构的法兰型轴承座，在轻工输送线、小型流体阀组配套的动力传递单元里应用十分普遍，日常做设备改造或者小型传动单元搭建时，经常会遇到需要这类支撑件的场景。它的核心作用是为旋转轴的轴承提供稳定的安装基准，同时把轴系运转产生的径向、轴向载荷均匀传递到设备的安装基体上，避免轴系运转时出现偏摆、窜动，保证传动部件的同轴度精度。

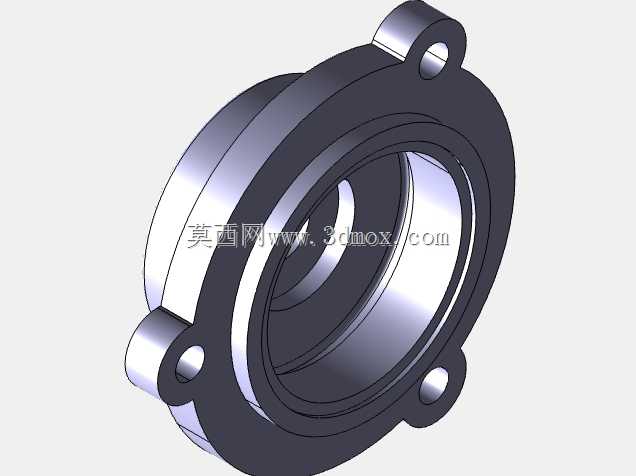

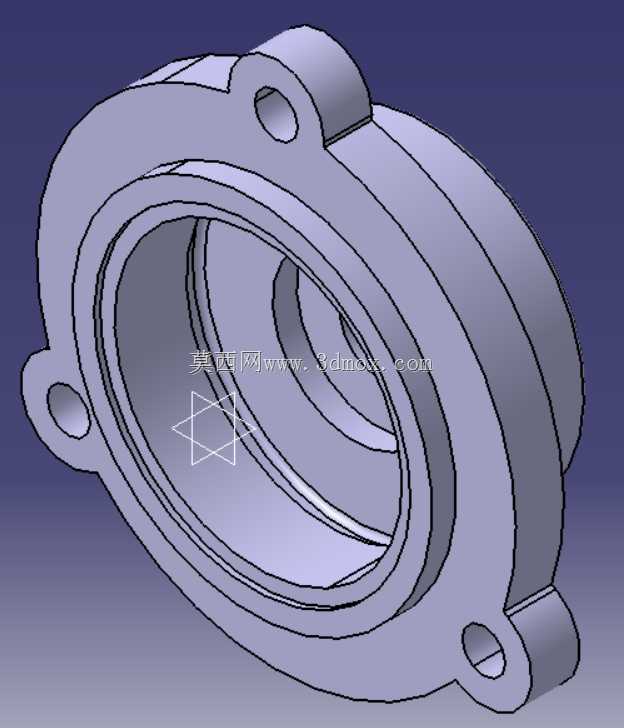

从结构设计逻辑来看，这个轴承座采用了一体式铸造成型的基体思路，主体是阶梯式的环形腔体，内腔的不同直径台阶分别对应轴承外圈的定位止口、密封件的安装槽位，最外侧的大端面是和设备安装面贴合的基准面，加工时需要保证这个端面和内腔轴承位的垂直度，否则轴承压装后会出现内圈偏斜，直接影响轴的运转精度，严重时还会导致轴承早期磨损、发热抱死。三个均匀分布的安装凸耳不是随意布置的，每个凸耳上都加工了通孔，用来穿装固定螺栓，相比传统的四方法兰或者圆形四孔法兰，三耳结构在安装空间受限的阀组、仪表类设备里更有优势，能避开周边的管路、接线端子等干涉部件，同时三个支撑点的定位方式本身就具备自适应调平的特性，对安装面的平面度公差要求相对更低，适合小型设备的紧凑安装场景。

做这类零件的三维建模时，首先要确定的是内腔轴承位的核心尺寸，这个尺寸直接和所选轴承的外圈外径匹配，公差一般选基轴制的过渡配合，保证轴承压装后不会出现外圈打滑的问题。安装凸耳的中心分布圆直径是关键的安装边界尺寸，设计时要和设备安装板上的孔位完全对应，凸耳的厚度要根据螺栓的公称直径来确定，保证螺栓拧紧时凸耳不会出现压溃变形，一般M6的螺栓对应凸耳厚度不小于6mm，M8的螺栓对应厚度不小于8mm，这个零件的凸耳厚度和螺栓孔的比例符合常规的设计规范。环形主体的壁厚要根据承载的轴系载荷来核算，小型仪表类设备用的轴承座，壁厚一般在5-8mm之间，既可以保证足够的结构刚性，又不会造成材料浪费，同时铸件的壁厚要尽量均匀，避免出现壁厚突变导致的铸造缩孔、应力集中问题。

实际应用中，这类轴承座经常和深沟球轴承、角接触轴承配合使用，安装时要先把轴承平稳压入内腔止口，压装时受力要均匀作用在轴承外圈上，不能通过滚动体传力，否则会损伤轴承的滚道和滚动体。安装凸耳上的螺栓要采用对角分次拧紧的方式，避免单侧受力导致轴承座变形，影响内腔轴承位的圆度。在阀块类的应用场景里，这类轴承座往往用来支撑阀杆的旋转部位，所以对端面和内腔的同轴度要求更高，因为阀杆的旋转精度直接影响阀门的密封性能，如果轴承座出现偏斜，阀杆转动时会带动密封件偏磨，很容易出现介质泄漏的问题。

建模过程中，要注意安装凸耳和主体环形结构的过渡圆角设计，不能做成直角连接，直角位置会产生严重的应力集中，设备运行过程中受到振动载荷时，很容易在转角位置出现裂纹，一般过渡圆角的半径取壁厚的0.2-0.3倍比较合适。另外，内腔的台阶处也要做相应的倒角，方便轴承安装时的导入，避免压装时出现卡滞、切伤轴承外圈的问题。三个安装孔的位置要做位置度约束，保证和安装板的孔位匹配，不会出现螺栓穿不进去的情况，孔的直径要比螺栓公称直径大0.5-1mm，预留一定的安装调整余量，抵消加工时的位置误差。

从使用场景的适配性来说，这种三耳法兰式轴承座相比带座外球面轴承的铸造座，结构更紧凑，重量更轻，适合对安装空间、零件重量有要求的仪器仪表、小型阀组、桌面级自动化设备场景，不需要额外的安装支架，直接通过三个螺栓固定在设备基体上就可以完成装配，装配效率更高。设计时还要考虑轴承的润滑和密封空间，内腔的台阶深度要留出足够的密封件安装位置，同时预留少量的润滑脂存储空间，保证轴承运转过程中的润滑需求，延长轴承的使用寿命。如果是用在有腐蚀性介质的环境里，还可以在建模完成后调整材料参数，选用不锈钢或者工程塑料材质来生产，对应的壁厚可以根据材料的强度参数做相应调整，保证结构刚性满足使用要求。
