阀块交叉式支撑座结构设计

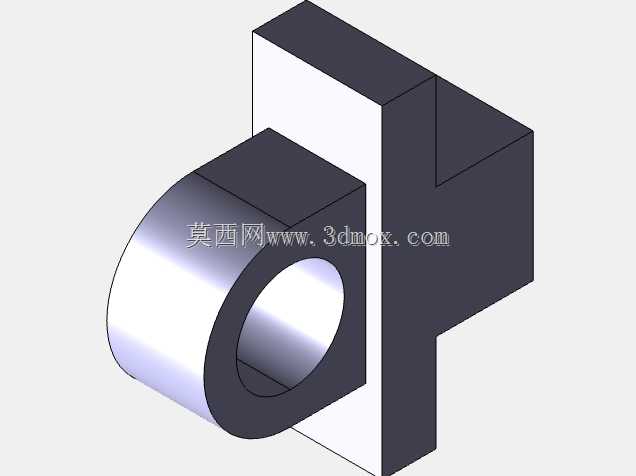

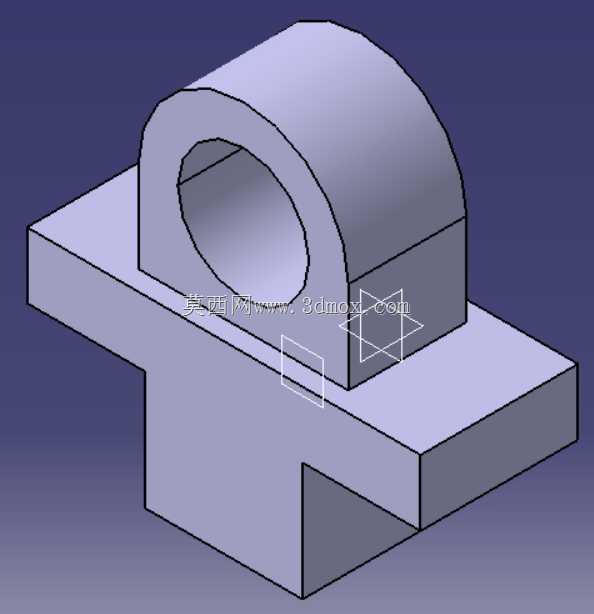

　　该交叉结构零件属于阀块配套的支撑类构件，主要应用在液压阀组集成安装、小型流体控制管路的阀件固定场景中，在仪表类小型控制阀组的安装布局里，这类构件承担着阀件本体与安装基面的连接承载作用，同时为管路穿插预留对应的贯通空间，避免阀组安装时出现管路干涉、支撑强度不足的问题。从实际使用场景来看，这类构件多布置在紧凑型阀岛的安装基座上，上方的半圆弧贯通腔用于穿装阀杆或者流体管路，下方的T型安装基面可以直接卡装在阀组的标准安装槽内，侧面的三角加强筋结构对应阀组工作时产生的振动载荷，避免长期受交变应力出现连接部位开裂的问题。

　　设计过程中首先确定了安装边界的尺寸约束，下方T型底座的两个安装面的平面度公差控制在0.02mm以内，保证和安装基面贴合时不会出现间隙，防止阀组工作时产生额外的振动噪音；上方半圆弧结构的内孔直径按照适配的通用阀杆外径做了间隙配合设计，单边预留0.1mm的装配间隙，既可以保证阀杆动作时不会和支撑座产生剐蹭，也能避免间隙过大导致阀杆晃动影响控制精度。结构设计上采用了一体化切削成型的思路，没有做分体拼接的结构，避免拼接面出现应力集中的问题，半圆弧结构和下方矩形基体的交接位置做了R2的圆角过渡，消除直角位置的应力集中点，对应阀组长期工作时的载荷冲击，提升零件的疲劳寿命。

　　下方T型底座的突出侧边厚度按照安装槽的标准深度做了匹配设计，安装时可以直接嵌入槽内，不需要额外设计定位销孔，依靠侧边的配合就能完成初步定位，减少现场安装的调整工作量。侧面的三角加强筋连接了底座的竖直面和上方基体的底面，筋板的厚度设置为基体壁厚的0.8倍，既不会因为筋板过厚导致成型时出现缩孔缺陷，也能提供足够的支撑刚度，避免上方半圆弧结构受侧向力时出现变形。从安装适配性来看，该零件的整体外轮廓尺寸适配常规的小型仪表阀组安装空间，不会占用过多的阀组布局空间，贯通的半圆弧腔可以兼容不同材质的管路或者阀杆穿过，不需要针对不同的阀件做额外的结构修改，具备一定的通用适配性。建模过程中优先以安装基面作为设计基准，所有结构的尺寸标注都从该基准出发，避免基准转换带来的尺寸误差，半圆弧结构的圆心和底座安装面的平行度公差做了对应约束，保证穿装的阀杆或者管路和安装基面保持平行，避免出现装配偏斜导致的密封件磨损问题。零件的所有外露棱边都做了0.5mm的倒角处理，既可以去除加工产生的毛刺，避免安装时划伤操作人员，也能减少应力集中的点位，提升零件的整体可靠性。

　　在实际选型使用时，该结构可以直接作为小型阀组的支撑构件使用，也可以根据具体的阀件安装尺寸对内孔直径、底座安装尺寸做参数化调整，不需要重构整体结构，只需要修改对应特征的参数就能快速生成适配不同工况的衍生结构，对于初学者练习基础建模特征、掌握机械零件的公差配合设计、安装边界约束思路有较强的练习价值，建模过程中涉及到的拉伸、切除、圆角、筋特征等都是机械零件建模的常用基础特征，能帮助初学者快速建立从设计需求到三维模型落地的设计思维，理解零件结构和实际使用场景、安装约束、载荷承载之间的对应关系，避免脱离实际工程需求做无效的结构设计。
