带安装孔法兰式环形卷轴结构件

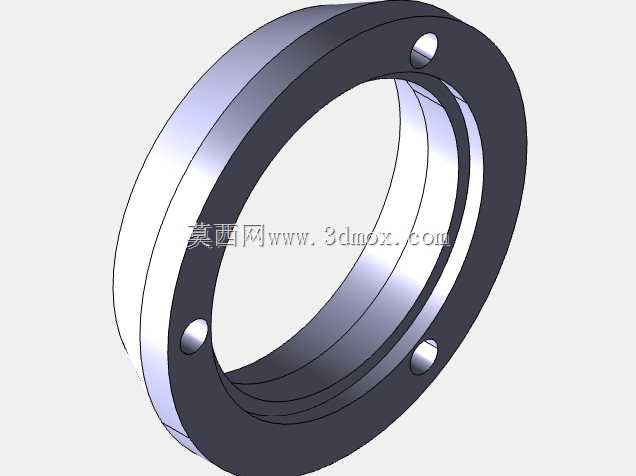

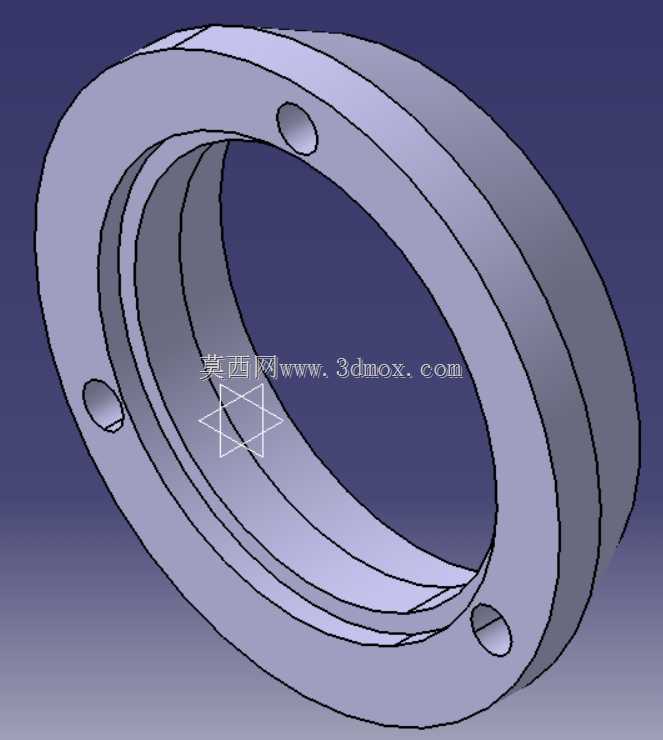

　　这类带周向安装孔的环形卷轴结构，在阀块配套的流体控制回路、仪表安装配套组件里属于很常见的支撑导向类零件，日常接触的仪表阀门集成安装场景里，它主要承担卷轴类密封件、缠绕式垫片或者柔性导流带的承载限位作用，避免阀块内部的动密封组件在往复动作过程中出现偏磨、移位的问题。从结构设计逻辑来看，整体采用同轴阶梯环形结构，大端法兰面均匀分布三个沉头安装孔，孔位沿法兰圆周三等分排布，安装时可以通过内六角螺栓直接将整个卷轴固定在阀块的对应安装止口上，三个孔位的排布方式能保证安装后受力均匀，不会因为单侧螺栓预紧力过大导致卷轴同轴度超差，进而影响后续配套密封件的动作精度。

　　内孔采用阶梯变径设计，不同直径的内孔段分别对应不同的配合需求，靠近法兰端的大直径内孔主要用来容纳密封组件的安装座，小直径内孔则作为导向通道，和阀杆或者导流轴形成间隙配合，配合间隙的取值需要结合实际工况的介质温度、压力等级调整，常规液压阀块配套的这类卷轴，配合间隙一般控制在0.02-0.05mm之间，既可以保证轴类部件动作顺畅，又能避免介质从配合间隙处出现过量内泄。法兰端面和内孔的垂直度是这个零件加工和建模过程中需要重点控制的形位公差，一旦垂直度超差，安装后卷轴的内孔轴线会和阀块安装面出现偏角，直接导致配套的轴类部件动作卡滞，长期运行还会加剧密封件的单边磨损，缩短整个阀组的维护周期。

　　从安装边界来看，法兰外圆尺寸需要和阀块上的安装沉孔尺寸匹配，安装时法兰端面完全沉入沉孔内，不会突出阀块的安装平面，避免影响其他相邻阀件的装配布局，卷轴的轴向总长度需要结合阀块内部的安装腔深度确定，保证装入后卷轴的另一端和腔体内的台阶面刚好贴合，不会出现轴向窜动的空间。在实际建模过程中，这类零件不需要做过多的复杂曲面，重点是保证各个配合面的尺寸精度和形位公差标注合理性，三个安装孔的位置度需要结合螺栓的公称直径设置合理的公差带，避免加工后出现孔位错位无法装配的问题。

　　另外，卷轴的内外圆倒角处理也需要在建模时明确标注，所有锐边倒钝，尤其是内孔和端面的交接处，倒角尺寸控制在0.2-0.5mm即可，既可以去除加工毛刺，也能在安装密封件时避免锐边划伤密封件的橡胶表面，导致密封失效。这类零件虽然结构简单，但是在阀块的集成装配里属于不可或缺的基础零件，很多新手建模时容易忽略安装孔的沉头深度、阶梯孔的过渡圆角这些细节，导致加工出来的零件无法正常装配，或者装配后出现动作卡滞的问题，建模时需要结合实际装配需求逐一核对每个尺寸的配合关系，不能只照着练习册的尺寸照搬，要理解每个结构对应的实际功能，比如三个安装孔为什么采用三等分布局而不是四等分，本质上是在满足安装固定强度的前提下，尽可能减小法兰的外圆尺寸，让整个阀块的结构更加紧凑，毕竟很多仪器仪表配套的阀块安装空间十分有限，每一寸结构尺寸都需要精打细算。还有内孔的阶梯过渡处，建模时要设置合理的过渡圆角，避免应力集中，因为阀块工作时会承受介质的压力脉动，长期交变载荷作用下，如果阶梯处是直角锐边，很容易出现应力集中导致的裂纹，影响零件的使用寿命。
