阀块配套手动螺杆式张紧工装结构

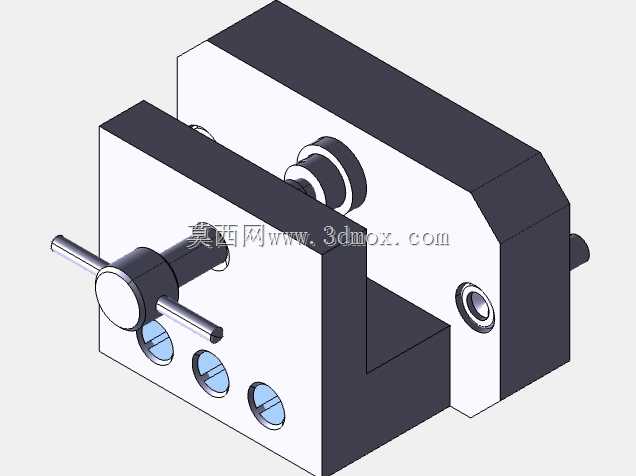

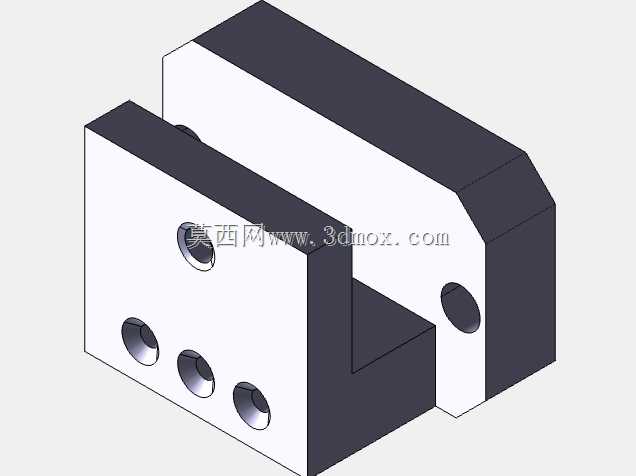

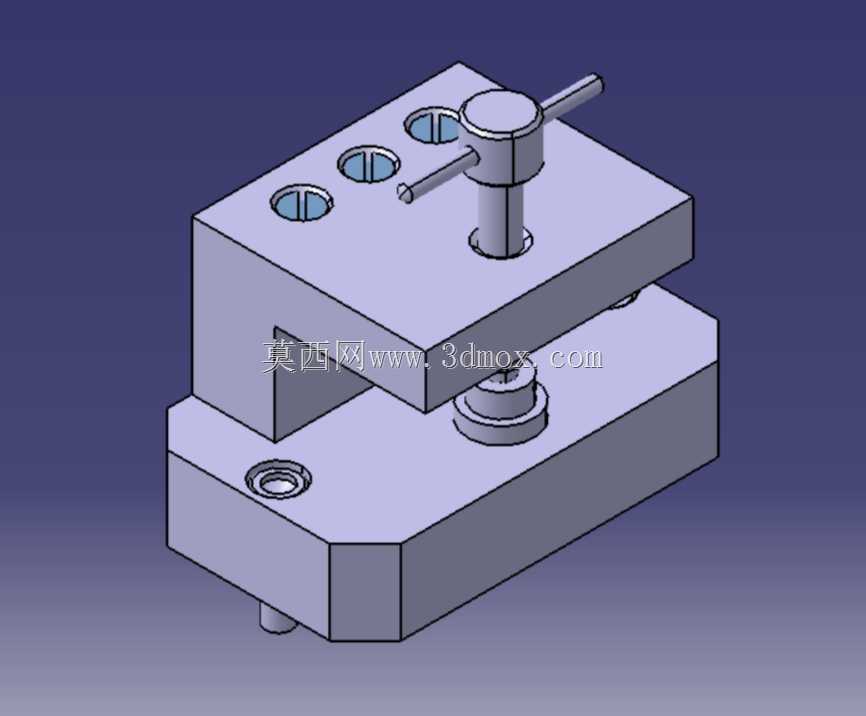

　　在液压阀块集成装配、仪器仪表阀组调试的生产现场，这类张紧结构常被用于阀块叠装工序的预紧定位环节，解决多层阀板叠合时因密封件压缩量不均导致的渗漏、错位问题，也可适配小型工装夹具的工件夹紧工位，替代部分气动夹紧元件在无气源的检修场景下使用。整套结构采用上下分体式板式布局，顶板与底板均为矩形铣削成型件，底板预留三个沉头安装孔，可直接通过内六角螺钉固定在装配工作台或者阀组测试台架上，安装孔位的中心距按照常规6通径、10通径阀块的安装基准设计，无需额外加工过渡连接板即可直接适配主流阀块的安装边界，底板单侧伸出的定位销可在叠装阀板时起到初定位作用，避免阀板放置时出现径向偏移。

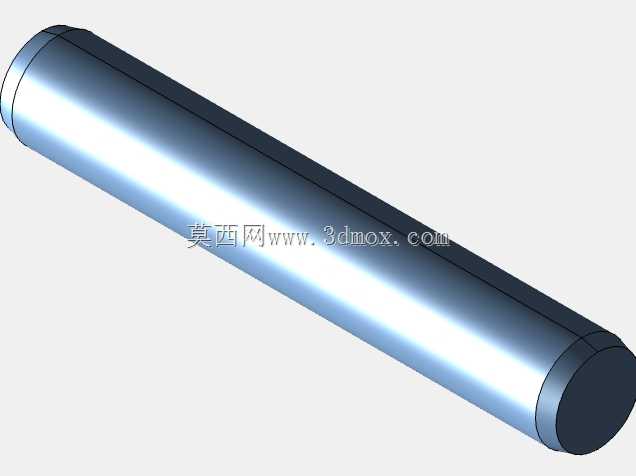

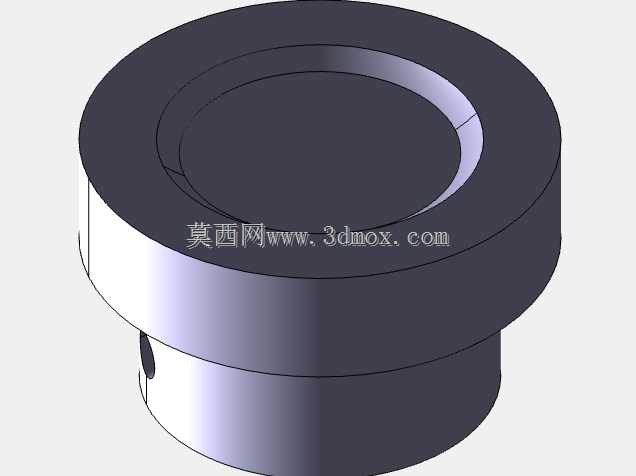

　　顶板作为施力承载部件，表面加工三个同轴光孔，其中居中位置的螺纹孔与带销柄的调节螺杆配合，两侧光孔用于穿装圆柱销，限制顶板的周向转动，保证螺杆施力时顶板仅沿垂直方向做直线位移，不会出现偏载卡滞的问题。调节螺杆顶部的横向销柄是手动施力的操作部位，无需借助扳手类工具即可完成拧紧动作，适合小扭矩的预紧工况，螺杆下端与顶板之间设置带平面接触面的压力支撑，增大施力接触面积，避免螺杆端部直接挤压阀板表面造成压痕，同时保证压力垂直传递到被压紧件表面。

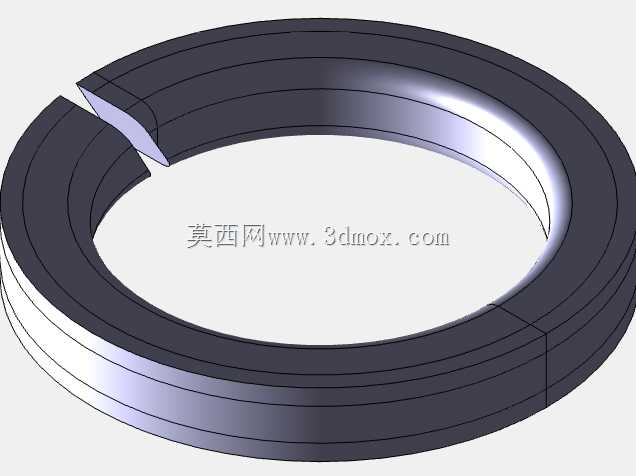

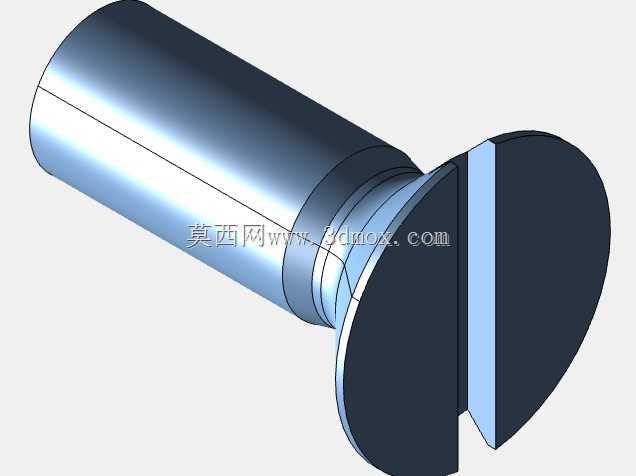

　　整套结构的零件选型全部采用常用标准件，沉头螺栓、内六角螺钉均为常规公制规格，方形截面柔性垫圈设置在顶板与底板的导向配合位置，可吸收小幅度的装配偏差，同时在张紧到位后提供一定的预紧力保持能力，避免设备运行过程中的振动导致螺杆松动。从设计逻辑上看，这套结构没有采用复杂的传动组件，全部依靠螺纹副的自锁特性实现位置保持，整体外形轮廓控制在120mm×80mm×90mm的范围内，不会占用过多的台架安装空间，在阀组测试工位中，可同时布置多组该张紧装置，对叠装的多层阀板四周进行均匀压紧，模拟阀组实际安装时的螺栓压紧状态，提前排查密封件压缩量不足、阀板平面度超差等问题。在工装夹具应用场景中，可更换底部的压力支撑端头，适配不同外形的小型零件夹紧，比如轴类零件的径向定位、薄板类零件的铣削装夹，手动调节的方式可以灵活控制压紧力大小，避免刚性夹紧导致的薄壁零件变形。结构中所有配合面均采用铣削加工即可达到要求的精度，圆柱销与光孔的配合选用H7/h6的间隙配合，既保证导向顺畅，又不会出现过大的配合间隙导致顶板倾斜，螺纹副选用梯形螺纹，相比普通三角螺纹具备更好的耐磨性和自锁性能，适合频繁调节的工装使用场景。

　　整套结构的维护成本极低，所有易损件均为通用标准件，出现磨损后可直接更换同规格零件，无需对主体结构进行二次加工，在中小批量的阀组生产车间、设备维修班组的现场作业中，这类结构的实用性远高于结构复杂的自动夹紧组件，不需要外接动力源即可独立完成作业，对使用场景的适配性更强。在实际装配过程中，操作人员只需将待压紧的阀板或者工件放置在底板的定位区域，转动顶部的销柄带动螺杆旋转，推动顶板向下移动，直到压力支撑接触工件表面后，再施加半圈到一圈的拧紧力即可达到要求的预紧效果，拆卸时反向转动销柄即可松开顶板，取出工件，整个操作过程不需要额外辅助工具，单人即可快速完成装夹动作，大幅提升小批量阀组装配、工件装夹的作业效率。
