在液压与流体控制回路的阀组集成设计中,这类控制拇指构件属于阀块上的小型控制触发类结构件,主要应用在小通径手动控制阀、集成阀组的手动调节端,承担手动操作时的力传导、行程限位与操作触感反馈的作用,常见于小型试验台阀组、教学演示液压回路、小型设备的就地手动控制单元中,区别于大流量工业阀的重型操作手柄,这类小型构件适配小通径阀块的紧凑安装空间,操作力通常控制在10-30N区间,适配单手拇指按压或扳动的操作习惯,避免操作力过大造成的调节精度下降,也不会因为操作力过小出现误触问题。

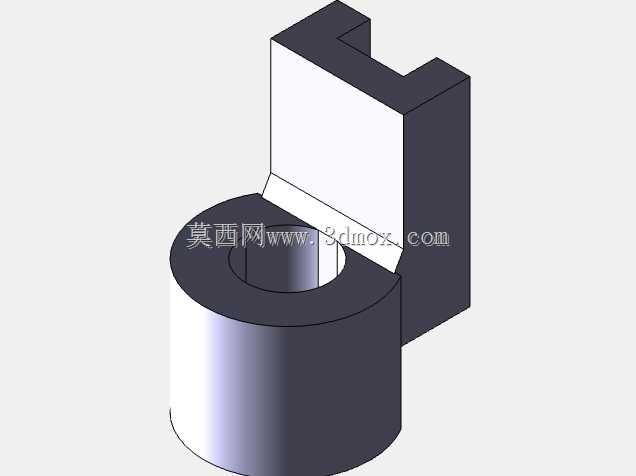

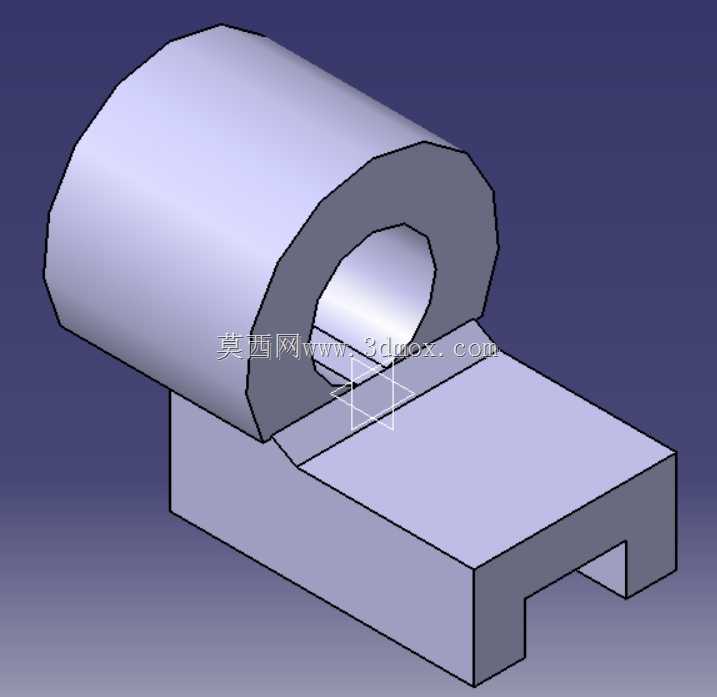

从结构设计逻辑来看,该构件分为上部的筒状铰接段与下部的卡装基座两部分,上部筒段为中空通孔结构,通孔用于穿装铰接销轴,将整个构件铰接在阀块的安装凸台上,通孔的内径公差通常取H7级,与销轴的间隙控制在0.02-0.05mm之间,既保证铰接转动时无卡滞,也避免间隙过大造成的操作空行程,筒段的外圆做了圆弧过渡处理,没有尖锐棱角,操作时拇指接触的面做了微弧处理,贴合指腹的接触形态,长时间操作也不会产生明显的压痕。下部的基座为卡槽式结构,卡槽的开口宽度与阀块上的安装凸台宽度做小间隙配合,安装时直接卡入凸台后穿装铰接销轴即可完成装配,不需要额外的紧固件做径向固定,卡槽的深度经过行程校核,当构件绕销轴转动到最大工作行程时,卡槽的端面会与阀块凸台的限位面接触,避免转动超程造成内部阀芯的损伤,同时卡槽的两个侧壁厚度做了等强度设计,在保证扳动时侧壁不会发生塑性变形的前提下,尽可能缩减壁厚来降低整体重量,减少操作时的惯性力影响。
从安装边界来看,该构件的整体高度控制在45mm以内,基座的宽度不超过30mm,适配10通径及以下的小型阀块安装空间,铰接孔的中心高度与阀块上阀芯推杆的中心高度保持同轴,转动时的力臂长度经过计算,保证拇指施加的力经过杠杆放大后刚好能推动阀芯完成换向动作,不会出现力臂过短导致操作费力,或是力臂过长导致构件容易受外力碰撞误触发的问题。筒段的轴向长度略大于安装凸台的宽度,两端面与凸台侧面保留0.1-0.2mm的间隙,避免转动时出现端面摩擦卡滞,同时在筒段的端面做了0.5mm的倒角,去除加工毛刺,也方便装配时销轴的导入。
在实际工况适配性上,这类构件通常采用铝合金或工程塑料加工,铝合金材质的构件表面做阳极氧化处理,具备一定的耐磨与抗腐蚀能力,适配常规工业环境的使用需求,工程塑料材质的构件则多用于教学演示类设备,重量更轻,加工成本更低。设计时需要重点校核铰接部位的接触应力,因为反复扳动操作会造成铰接孔的磨损,所以孔壁的表面粗糙度要求达到Ra1.6,减少长期使用后的磨损量,延长构件的使用寿命。另外,构件的转动行程通常控制在15-25度之间,刚好匹配小型阀芯的换向行程,转动到行程端点时的触感反馈清晰,操作人员不需要观察仪表就能通过触感判断阀芯是否换向到位,适合在设备调试、应急操作时快速完成阀位切换。
从建模逻辑来看,这类零件属于典型的拉伸+切除组合成型的基础结构件,建模时先绘制下部基座的截面轮廓,拉伸得到基座主体,再绘制上部筒段的截面,拉伸后做中空切除,最后对所有锐边做倒圆角处理,添加卡槽与铰接孔的配合基准,方便后续装配时的约束匹配。建模过程中需要重点保证铰接孔轴线与卡槽安装面的平行度,平行度公差控制在0.02mm以内,避免装配后出现转动卡滞的问题,同时卡槽的对称面与筒段的对称面要保持重合,保证扳动时的受力均匀,不会出现偏载造成的侧壁磨损不均。
