阀块配套限位塞子三维结构设计

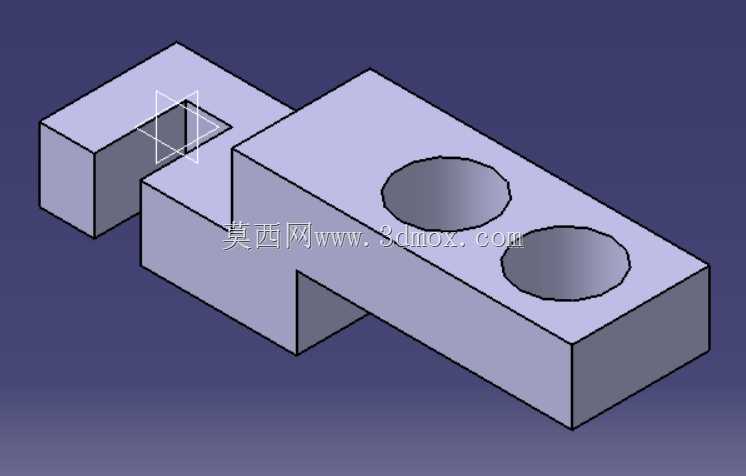

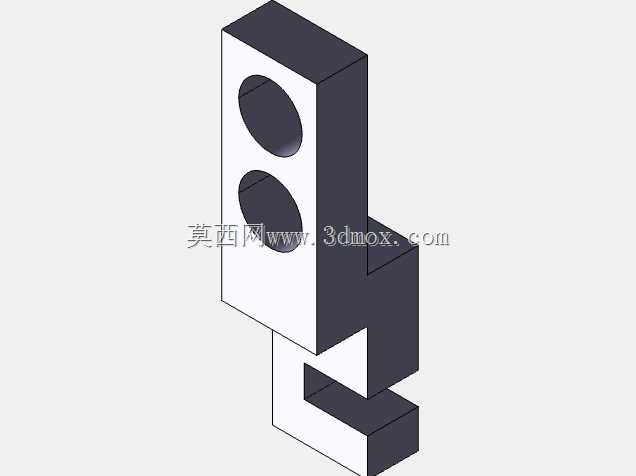

　　从结构上看，零件主体采用阶梯式方块构型，而非传统塞子的圆柱外形，这是因为它的安装位在阀块的侧边卡槽内，方形的主体可以直接嵌入阀块预制的槽型安装位，不需要额外做防转结构，装配时直接推入卡槽就能完成周向定位，相比圆柱塞子省去了打防转销、加工定位平面的工序，能有效压缩阀块的加工工序时长。零件上表面设置的两个同轴沉孔，是用来穿装固定螺栓的，孔的深度刚好匹配对应规格内六角螺栓的头部高度，螺栓锁紧后头部不会高出零件上表面，避免后续叠加安装电磁阀、节流阀等元件时出现安装间隙，保证阀件密封面能完全贴合阀块安装基准面。在液压阀组、流体控制仪表的装配场景中，这类塞子是阀块集成系统里不可缺少的小尺寸功能零件，它并非普通的封堵堵头，而是同时承担油路限位、安装定位、相邻阀件间隔支撑的复合作用。很多刚接触液压阀块设计的工程师容易忽略这类小零件的结构细节，往往直接套用标准堵头模型，实际装机后才会出现油路窜油、阀件安装错位、相邻元件干涉的问题，这个塞子的结构设计刚好对应了这类现场装配的痛点。

　　零件左侧延伸出的凸块结构，是插入阀块内部流道旁的空置腔室的，这个凸块的尺寸公差控制在h7级别，插入后既能填充腔室的冗余空间，减少液压油的无效存油容积，避免系统停机重启时出现压力建压滞后的问题，同时凸块的端面刚好顶住流道末端的工艺孔封堵边，能分担高压油液对工艺堵头的轴向冲击力，在系统瞬时压力冲击超过20MPa的工况下，能避免工艺堵头被高压油推出造成漏油故障。设计这类塞子的时候，首先要确认安装边界：阀块上的卡槽宽度、深度尺寸要和塞子主体的外形尺寸做间隙配合，单边间隙控制在0.02-0.05mm之间，间隙太小会导致装配时推入困难，冬季低温环境下零件冷缩甚至会出现卡滞无法装入的问题，间隙太大则会导致塞子在卡槽内出现窜动，长期受液压脉冲力影响会磨损卡槽内壁，产生金属碎屑污染液压油。

　　左侧凸块的插入深度要严格匹配阀块内部腔室的深度，不能过长顶住腔室底部造成塞子主体无法贴合卡槽安装面，也不能过短导致无法起到填充腔室、缓冲堵头冲击力的作用，建模时需要先提取阀块对应位置的腔室、卡槽的所有面轮廓，做布尔求差后再微调塞子的外形尺寸，预留好表面处理的镀层厚度，比如做镀锌处理的话单边要预留0.008mm的镀层厚度，做发黑处理则预留0.002mm即可。两个安装沉孔的中心距要和阀块上对应的螺纹孔中心距完全一致，公差控制在±0.01mm以内，否则穿螺栓时会出现螺栓别劲的问题，长期受振动影响容易出现螺栓断裂、密封失效的故障。

　　从实际应用场景来看，这类塞子多用在集成式液压阀岛、仪表阀门的辅助安装位，尤其是在紧凑型阀块的设计中，因为阀块内部流道复杂，加工时会留下很多工艺孔、空置腔室，这类定制化的塞子可以同时完成封堵、定位、支撑的多重作用，不需要在阀块上额外加工多个安装位，能有效缩小阀块的整体外形尺寸，让阀组的结构更紧凑。很多初学者在练习这类零件建模时，容易直接画成等截面的方块，忽略阶梯结构的避让设计，实际上塞子下部的缺口结构是为了避让阀块内部的横向流道，避免塞子装入后挡住流道造成通流面积减小、系统压力损失过大的问题，建模时需要反复核对流道的位置，确保缺口的轮廓完全覆盖流道的通流截面，不会出现突缩的结构造成油液紊流。另外零件的所有棱边都做了0.2mm的倒角处理，这不是随意添加的工艺结构，一是为了去除机加工产生的毛刺，避免装配时毛刺掉落进液压油路造成阀件卡滞，二是倒角后的导向结构能让塞子更顺畅地推入卡槽，不需要反复对位调整，能提升现场装配的效率。在材料选择上，这类塞子一般和阀块采用同材质的铝合金或者碳钢，保证和阀块的热膨胀系数一致，在宽温度工况下不会因为热胀冷缩量不同出现配合间隙变化的问题，表面处理也和阀块保持一致，避免不同金属接触产生电化学腐蚀，影响零件的使用寿命。
