多规格铝挤压直角角支架连接件

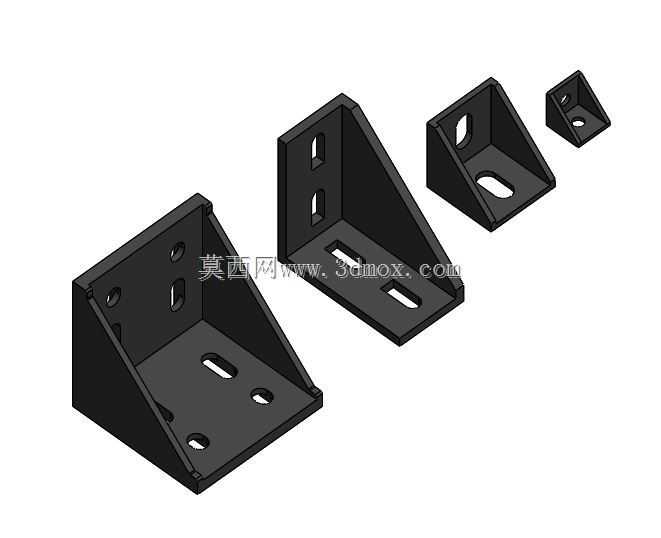

在工业铝型材框架搭建、自动化设备机架组装、小型工作台拼接的现场，这类直角角支架是出镜率极高的连接件，很多刚入行的结构设计新人容易忽略这类小零件的选型，总觉得随便找个角码拧上螺丝就行，实际在设备长期运行的振动工况下，角支架的强度、安装孔位匹配度直接决定了框架的整体刚性。这次呈现的四款不同规格的角支架，覆盖了2020、4040、8080三种主流欧标铝型材的连接需求，从轻型的传感器安装支架到重型的设备承重横梁加固，都能找到对应的适配型号。

设计这类角支架的时候，首先要考虑的是安装边界的干涉问题，很多新手画的角码要么和型材槽口的螺母撞位，要么螺丝拧入后突出支架表面，后续安装外封板的时候会出现缝隙。这几款支架的安装孔都做了沉头处理，适配对应规格的内六角圆柱头螺丝，螺丝拧紧后头部完全没入沉孔，不会突出支架平面，贴装亚克力板、钣金外罩的时候能完全贴合，不会出现凸起顶到面板的问题。支架的两个垂直安装面分别对应铝型材的两个相邻槽面，孔位间距严格匹配对应型材的槽中心距，比如2020型材用的小号角支架，两个安装孔的中心距刚好是15mm，和型材槽口的中心位置完全对齐，不用现场扩孔或者调整位置，套上T型螺母就能直接拧螺丝，现场装配的效率能提升不少。

从功能特性上看，这类铝挤压角支架和传统的冲压角码不一样，挤压成型的支架壁厚均匀，转角处做了加强筋过渡，不是简单的直角折弯，在承受垂直方向的载荷时，加强筋能分散转角处的应力集中，避免长期承重后转角处出现开裂变形。比如用4040规格的支架搭建设备的操作台框架，每层台板放置20kg左右的工件和工装，四个角用这款支架固定，连续运行两三年也不会出现支架变形、框架晃荡的问题。支架表面做了黑色阳极氧化处理，不是简单的喷塑，氧化层的硬度更高，装配的时候螺丝刀不小心刮到也不会掉漆，在车间有少量切削液、油污的环境下使用，也不会轻易生锈腐蚀，外观能长期保持一致。

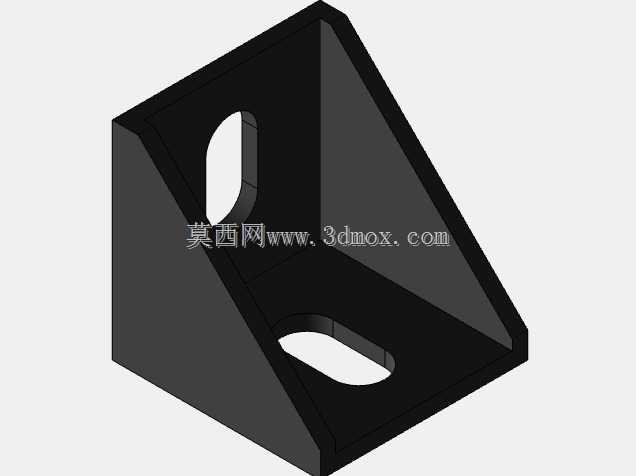

实际选型的时候要注意安装空间的限制，小号的2020角支架整体边长只有20mm左右，适合用在空间狭小的位置，比如型材末端安装传感器、小型气动元件的时候，用大角码会挡住元件的安装位，这时候小号支架刚好能满足连接强度又不占多余空间。4040规格的支架分两种孔型，一种是长圆孔一种是圆孔，长圆孔的设计是为了补偿安装时的位置误差，比如两根型材对接的时候有零点几毫米的错位，不用重新打孔，稍微调整支架的位置就能对准螺丝孔，降低现场装配的精度要求。8080规格的重型支架用在主承重梁的连接位置，比如大型设备的底部框架、龙门架的立柱和横梁连接处，支架的壁厚更厚，安装孔数量更多，能承受更大的倾覆力矩，避免设备运行时重型部件移动导致框架晃动。

很多人在设计铝型材框架的时候，会直接把两根型材用端面螺丝连接，这种连接方式在静态载荷下没问题，但如果设备有往复运动的部件，比如直线模组带动负载来回移动，长期的交变载荷会让端面螺丝松动，这时候在转角处加装这类角支架，相当于给连接位置加了第二道保险，能承受横向的剪切力，分担螺丝的载荷，大幅提升框架的整体稳定性。另外这类支架也可以用在非铝型材的连接场景，比如钣金框架的直角加固、木板工作台的边角连接，只要安装孔位匹配，都能使用，适用场景比专用的型材角码更广泛。设计的时候特意把支架的边缘做了倒角处理，没有尖锐的毛刺，装配的时候不会划手，也不会刮破安装时用到的电线、气管的绝缘层，减少现场的安全隐患。
