工业级钢丝钳结构设计三维数模

日常设备运维、五金装配、钣金加工场景里，钢丝钳是一线操作工人随身携带的基础工具，小到电控柜接线端子的紧固、线束端头的剪切，大到薄板金属件的临时弯折、细铁丝的裁切，都能看到这类工具的使用身影。不同于专业级断线钳的大剪切力取向，这款通用型钢丝钳兼顾夹持与剪切双重功能，钳头部位做了分区设计：靠近转轴的刃口区域经过高频淬硬处理，硬度满足剪切普通低碳钢丝、铜芯导线的使用需求，刃口咬合间隙控制在0.05mm以内，避免剪切软质线材时出现夹丝、连皮问题；钳头前端的齿纹夹持面做了交叉滚花处理，加持圆形工件、扁平螺母时不会出现打滑，齿纹深度控制在0.3mm，既保证足够摩擦力，又不会在软质金属工件表面留下过深的压痕。

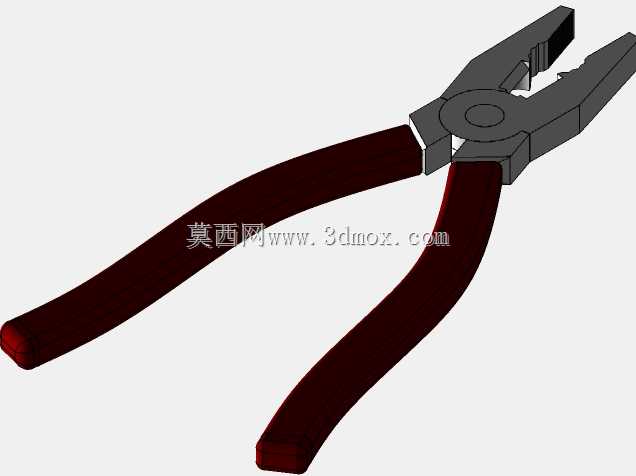

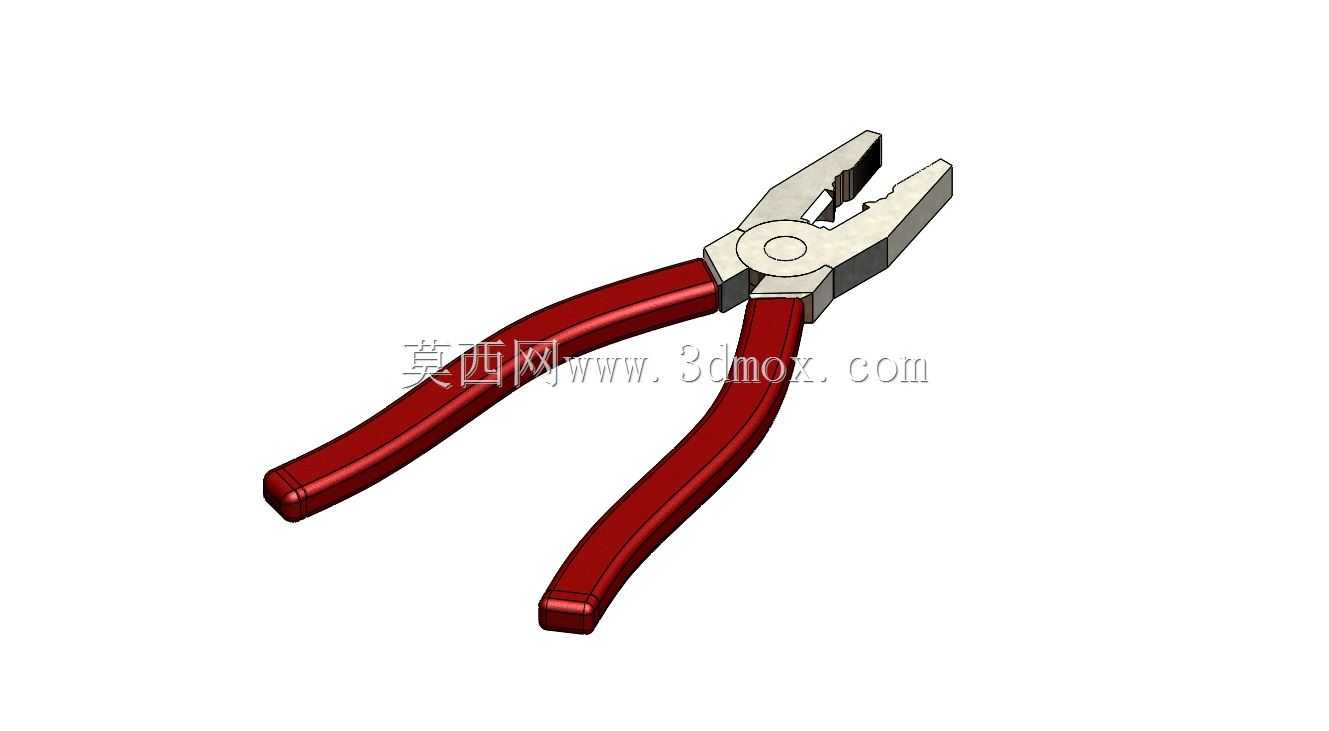

从结构设计逻辑来看，这款钳子采用经典的杠杆增力结构，转轴位置的销轴做了台阶式设计，装配后销轴两端做铆压处理，保证两片钳身转动时无旷量，同时开合过程中不会出现轴向窜动。钳身的力臂比例经过反复校核，手握位置到转轴的距离是刃口到转轴距离的3.2倍，成年人单手握持发力时，刃口端可以输出足够的剪切力，长时间使用也不会出现手部过度疲劳的问题。手柄部分采用浸塑工艺包覆红色绝缘防护层，防护层厚度在2mm左右，表面做了细微的防滑纹理，握持时贴合手掌轮廓，常温环境下可以满足普通低压作业的绝缘防护需求，防护层与钳身尾部的结合处做了倒圆角过渡，没有尖锐棱角，避免操作时硌伤手掌。

从安装与使用边界来看，这款钳子整体闭合状态下总长度控制在200mm区间，属于通用8寸规格，钳头最大开口宽度可达50mm，能够满足常规尺寸工件的夹持需求，刃口最大剪切直径不超过3mm的低碳钢丝，超过该规格的硬金属线材不建议使用，避免出现刃口崩缺、钳身变形的问题。钳身主体采用45号钢整体模锻成型，经过调质处理后整体韧性达标，不会出现受力断裂的风险，钳头刃口区域单独做淬硬处理，硬度达到HRC55-60，兼顾刃口耐磨性与钳身整体抗冲击性能。

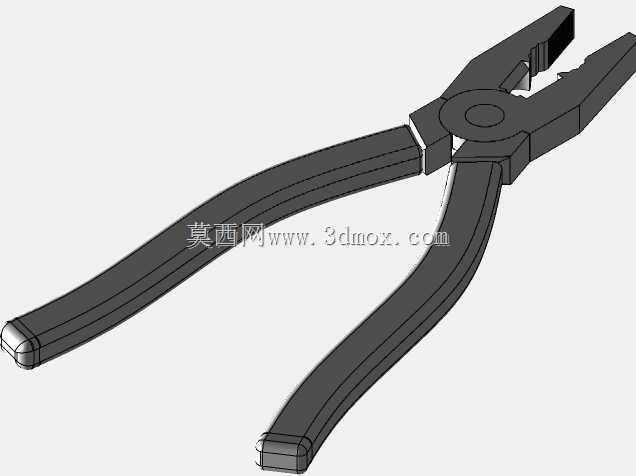

在实际建模过程中，需要重点关注转轴位置的配合间隙，两片钳身的转动配合面做0.02mm的间隙配合，保证开合顺畅无卡滞，同时不会出现左右晃动的问题；钳头刃口的咬合面需要做完全贴合处理，装配后上下刃口的错位量不超过0.03mm，否则会出现剪切不利、剪不断线材的问题；手柄防护层与金属钳身的结合部位需要做滚花处理，增加防护层与金属基体的结合力，避免长时间使用后防护层出现松脱、滑动的问题。这类通用五金工具的建模不需要过度追求复杂曲面，重点在于结构尺寸的合理性、配合关系的准确性，建模完成后可以通过运动仿真模拟钳子开合的全过程，检查各个转动位置是否存在干涉，验证最大开口角度是否符合使用需求，确保数模可以直接用于后续的工程分析、加工工艺编制或者3D打印样件验证。在装配生产线的工具选型场景中，这类数模还可以用于工具挂板的排布设计、工位工具收纳盒的尺寸匹配，提前模拟工位工具的摆放位置，优化一线操作的取放路径，提升装配作业的整体效率。
