快速夹钳拉紧式肘节夹持工装结构

　　从结构设计逻辑来看，它采用了经典的肘节过死点锁紧原理，当手柄扳动到锁紧位置时，连杆机构会越过力学死点，此时哪怕压紧端受到工件的反向撑开力，机构也不会自行松脱，只有主动对手柄施加反向扳动力才能解锁，这种自锁特性是它能提供可靠压紧力的核心，不需要额外增加锁止结构就能实现稳定的夹持状态。整个构件的受力路径设计非常清晰，安装底板作为整个夹钳的承载基座，上面预留了两个沉头安装孔，安装时可以通过螺栓将夹钳整体固定在工装台面、机架或者专用夹具基板上，安装孔的间距经过标准化设计，适配行业内通用的夹钳安装孔位规格，替换旧件时不需要重新打孔攻丝，直接对位安装即可。这款拉紧式肘节夹钳是工装夹具领域应用极广的标准压紧构件，在焊接工装、装配工位、检具定位、木工加工、电子组件压合等场景中都能见到它的身影，核心作用是在工序作业过程中提供稳定、可快速开合的压紧约束力，避免工件在加工、检测、装配过程中出现位移、翘曲，相比传统螺栓压紧方式，它的操作效率能提升数倍，单次锁紧与释放动作仅需扳动一次手柄即可完成，不需要反复拧动紧固件，非常适合高频次重复装夹的流水线作业场景。

　　中部的连杆传动组采用了对称式双拉杆结构，相比单拉杆设计，它的受力更均匀，压紧过程中不会出现偏载力矩，能保证压头对工件的压力垂直向下，避免压伤工件表面或者导致工件侧向移位。手柄部分包裹了红色的防滑绝缘套，一方面是增加操作时的摩擦力，手上沾有切削液、油污的时候也不会打滑，另一方面绝缘材质可以在焊接工位使用时避免静电传导，提升操作安全性，手柄的长度经过力臂优化，普通人用单手握持扳动就能产生足够的压紧力，不需要借助额外的加力杆。

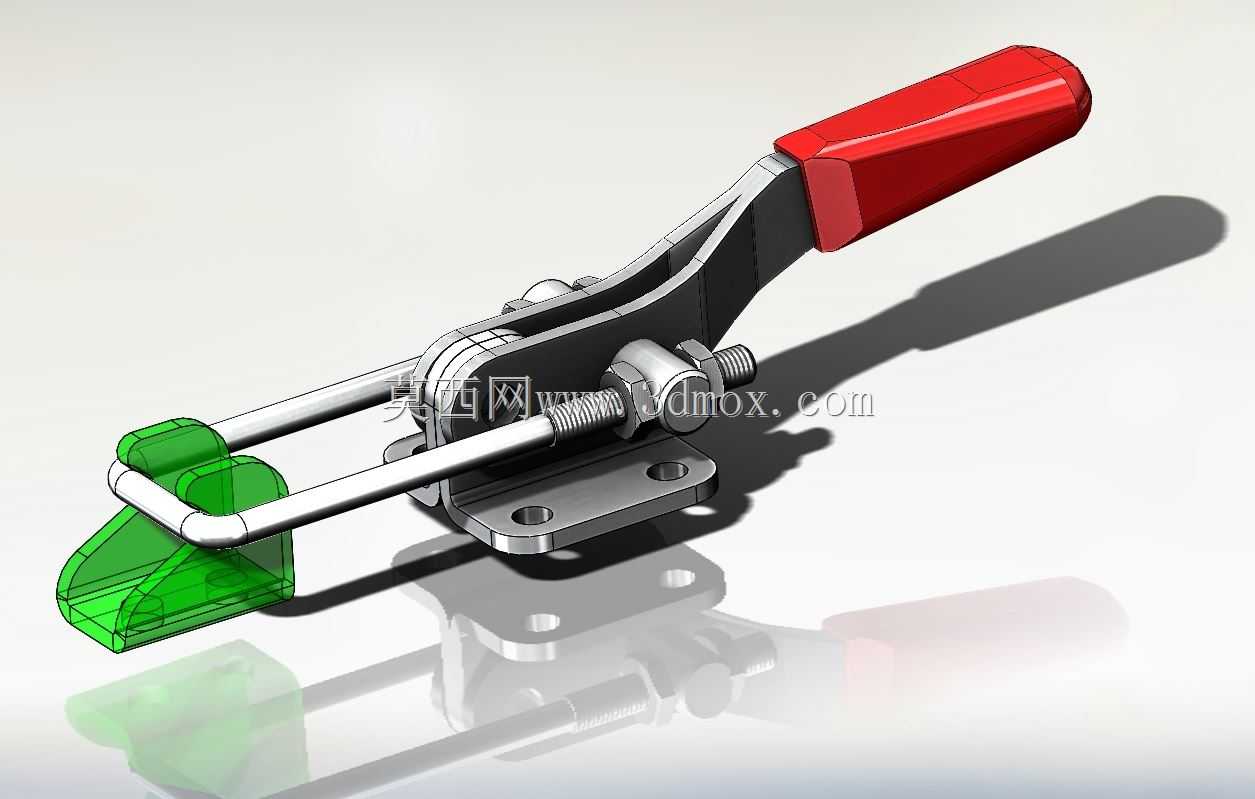

　　前端的压紧钩是和工件直接接触的部位，图中展示的绿色透明件就是被它勾住压紧的工件部位，钩头的造型做了圆弧过渡，不会在工件表面留下尖锐的压痕，针对不同厚度、不同形状的被夹持件，还可以通过调整拉杆端部的调节螺栓来改变压紧行程，调整范围可以覆盖常见的工装压紧间隙需求，不需要额外加工垫片来补偿间隙。在实际选型使用时，需要重点关注它的安装边界尺寸，首先是底板的安装孔中心距，要和工装台面上的预留孔位匹配，其次是夹钳在完全打开状态下的整体高度和水平伸出长度，要保证工件取放的时候不会和夹钳结构发生干涉，锁紧状态下的压头最低点高度要和被压紧工件的厚度匹配，避免出现压不到位或者行程过压导致机构变形的问题。另外它的所有铰接转动部位都设计了销轴连接，配合小间隙配合，长期使用后如果出现磨损松旷，可以直接更换销轴，不需要整体更换整个夹钳，维护成本很低。这种夹钳和下压式的快速夹钳不同，它的拉紧式结构更适合需要反向勾拉压紧的场景，比如箱体类零件的合盖压紧、框架类构件的拼接拉紧、钣金件焊接时的对位拉紧，能提供沿拉杆轴向的拉紧力，而不是垂直向下的下压力，在很多特殊工装场景里是不可替代的夹持构件。

　　设计这类夹钳的三维模型时，需要重点还原各个铰接点的运动行程，保证模拟扳动手柄的时候，整个连杆机构能顺利越过死点到达锁紧位置，同时要把各个零件的配合间隙做准确，比如拉杆和调节螺栓的螺纹配合长度、销轴和连杆孔的配合公差、安装孔的沉头深度，这些细节如果建模不到位，后续出工程图或者做运动仿真的时候就会出现干涉，无法真实还原夹钳的实际工作状态。很多做非标工装设计的工程师，在做夹具方案的时候都会优先选用这类标准快速夹钳，不需要自己从零设计锁紧机构，只需要根据需要的压紧力、安装空间、压紧方向选对应规格的型号即可，能大幅缩短工装设计的周期，同时标准件的采购成本低，供货周期短，后期维护替换也很方便。
