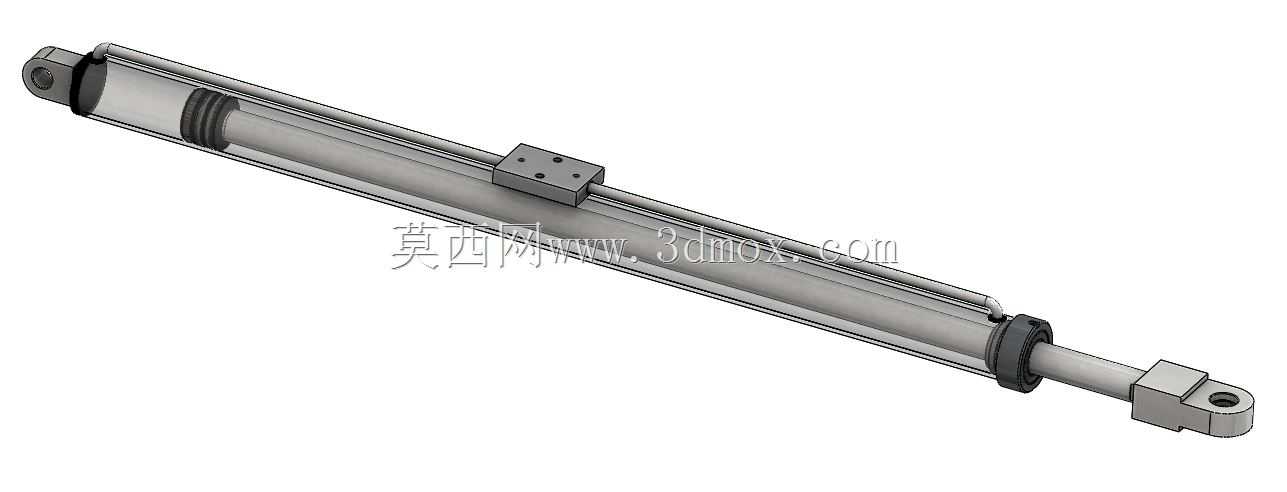

带安装铰耳的双作用液压油缸结构

　　在液压传动系统的实际落地场景里，这类带端部铰耳安装结构的直线执行元件，承担着将液压能转换为往复直线机械能的核心作用，广泛适配工程机械臂架伸缩、工装夹具夹紧行程驱动、专用设备工位推拉进给、冶金设备辊缝调整等需要大推力直线动作的工况。不同于无杆腔单作用的油缸结构，这款双作用结构的油缸可通过两腔压力油的切换实现伸出与缩回的双向主动驱动，无需依赖负载重力或外置弹簧完成回程动作，动作响应的可控性更强，能适配负载方向存在交变的复杂作业场景。

　　从结构设计逻辑来看，缸筒采用高精度冷拔无缝管材加工内孔，内孔表面做珩磨处理保证粗糙度与圆柱度要求，既可以降低活塞密封件的往复磨损，也能减少内泄漏量提升容积效率；活塞部位组合使用格莱圈与导向环，既保证两腔之间的密封隔离，也能承受活塞往复运动时的径向载荷，避免活塞与缸筒内壁出现直接刮擦。活塞杆表面做镀硬铬处理，镀层厚度均匀且硬度达标，可抵御外界粉尘、水汽的腐蚀，同时降低杆密封的磨损速率，端部的铰耳结构采用一体锻造后机加工成型，铰耳内孔预留了安装关节轴承的配合尺寸，可补偿安装过程中出现的微小角度偏差，避免油缸工作时出现侧向别劲的问题。

　　缸筒中部设置的油路集成块，将无杆腔与有杆腔的油口整合在同一安装面上，可减少外接管路的布置长度，降低管路泄漏的风险，同时也方便现场安装时的管路对接，油口内部预留了缓冲阀的安装空间，当活塞运行到行程末端时，可通过缓冲结构截留油液形成背压，降低活塞对端盖的机械冲击，延长油缸整体的使用寿命。从安装边界尺寸来看，这款油缸的全伸长度与全缩长度差值即为额定工作行程，选型时需要重点核对安装距参数：即全缩状态下两端铰耳安装孔的中心距，该尺寸需要匹配安装空间的最小间距，避免设备处于最小工位时油缸出现顶死或者安装干涉；全伸状态下的两端铰耳中心距需要匹配设备最大工位的间距，避免油缸伸出到极限行程时仍无法满足动作行程要求。

　　两端铰耳的安装孔直径需要匹配连接销轴的尺寸，销轴与孔的配合公差选择H8/f7间隙配合，既保证安装拆卸的便利性，也能减少工作过程中的铰接冲击。缸体外部的活塞杆防护套可在多粉尘、多金属切屑的恶劣工况下使用，避免硬质颗粒粘附在活塞杆表面被带入缸筒内部，划伤密封件与缸筒内孔。在实际选型匹配过程中，还需要结合系统工作压力核算缸筒壁厚、活塞杆直径的强度冗余，保证在额定负载甚至1.5倍过载工况下，活塞杆不会出现失稳弯曲，缸筒不会出现胀形变形；端盖与缸筒的连接采用螺纹加防松螺钉的结构，可承受高压油作用下的轴向脱开力，避免高压工况下出现端盖脱出的故障。这类油缸的密封件选型需要适配工作介质的类型，若采用水乙二醇等难燃液压介质，需要选用适配的丁腈橡胶或者氟橡胶密封件，避免密封件出现溶胀失效。在三维建模过程中，所有配合尺寸均按照实际加工公差进行建模还原，可直接用于液压系统的管路布置干涉检查、设备动作仿真验证，也可作为同类型油缸设计的参考蓝本，帮助结构设计人员快速完成安装空间校核、连接部件的匹配设计，减少重复建模的工作量。
