台锯锯片高度调节升降执行机构

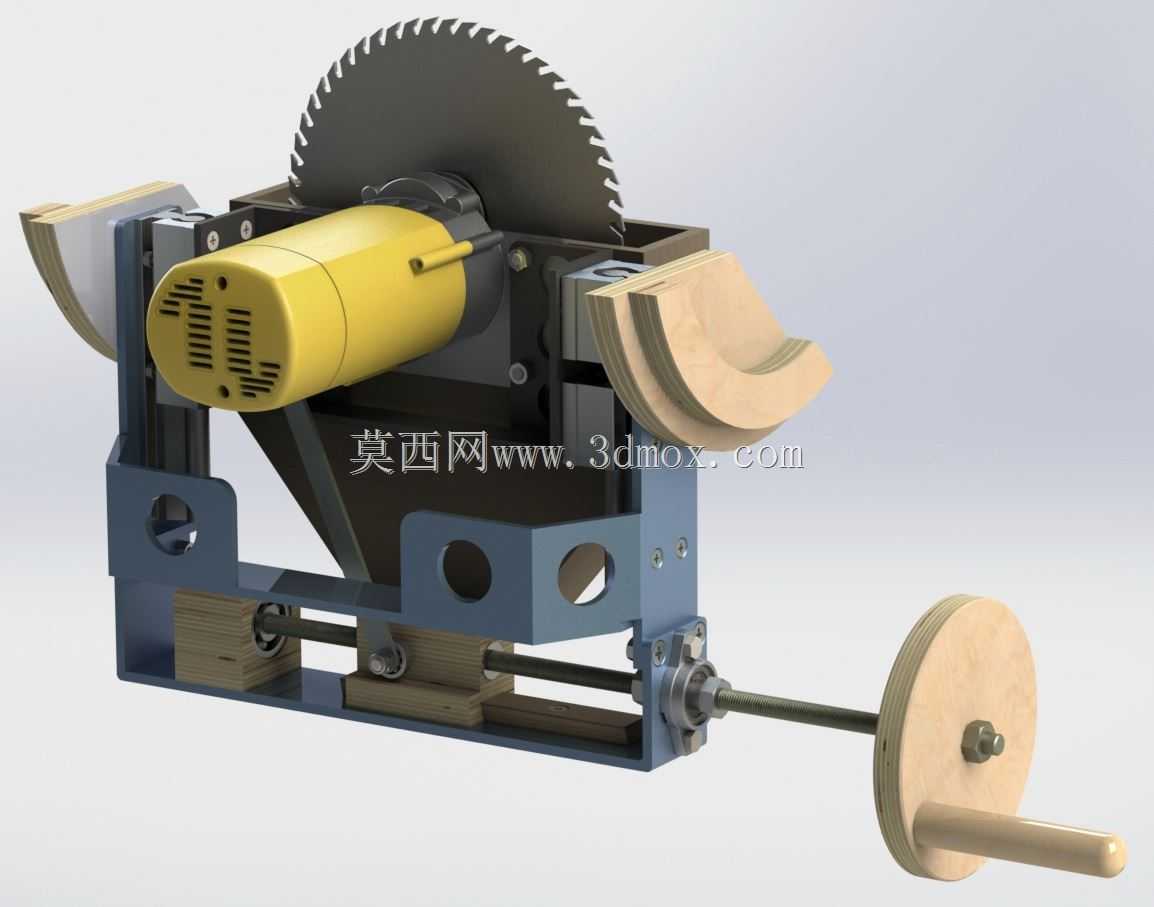

　　动力传递路径上，摇柄连接的横向丝杆通过铜套螺母与锯片安装支架相连，丝杆两端采用带法兰的滑动轴承做径向支撑，既可以承受锯切过程中传递到调节机构的径向载荷，也能保证丝杆转动时的同轴度，避免长期使用后出现丝杆弯曲导致调节卡顿的问题。锯片的驱动电机直接固定在升降支架上，电机输出轴与锯片安装法兰直连，省去了中间皮带传动的张紧结构，整套动力组件随升降支架同步上下移动，调节过程中锯片与电机的相对位置始终保持固定，不会出现传动中心偏移导致的锯片跳动问题。这套升降执行机构主要配套小型台式木工圆锯使用，核心作用是实现锯片伸出工作台面高度的精准调节，适配不同厚度木料的开料、截料、开槽加工需求，在小型木工工坊、DIY加工作业、教学实训台锯改造场景中都能适配。从结构布局来看，整套机构采用侧置摇柄输入的设计，操作端延伸至台锯机架侧方，作业人员无需探身到工作台上方即可完成高度调整，能有效规避调整过程中触碰锯片的安全风险，摇柄采用木质握柄搭配金属转轴的结构，转动时阻尼均匀，不会出现卡滞或空程虚位。

　　升降支架的导向采用双光轴滑动结构，两根平行导向光轴固定在台锯的底架上，支架上配套的铜质导向套与光轴间隙配合，上下滑动时的直线度公差控制在0.1mm以内，能保证锯片升降过程中始终与工作台面保持垂直，避免锯片倾斜导致的锯切面不垂直、夹锯等问题。支架的主体结构采用钢板折弯焊接成型，关键受力位置做了加强筋折弯处理，电机安装位预留了长条形调节孔，可微调电机的前后位置，适配不同内孔直径的锯片安装，同时也能在直连结构下补偿少量的装配同轴度误差。锯片两侧的弧形木质靠板是随支架同步升降的辅助防护结构，当锯片伸出高度较低时，靠板会高出锯片齿顶位置，避免木料推送过程中误碰到锯齿，当锯片升高切割厚料时，靠板随支架下移，不会干涉木料的推送路径。

　　从安装边界来看，整套机构的横向安装尺寸适配常规400-600mm工作台面的小型台锯，底部安装孔位采用标准化的间距设计，可直接替换老式台锯的偏心轮式升降结构，升级后调节精度可达到0.5mm每转，相比老式结构调节精度提升60%以上，且长期使用不会出现锁紧后位置下滑的问题。整套机构的运动行程设计为0-80mm，可覆盖从1mm薄板开槽到70mm厚木料开料的全场景需求，行程上下两端都设置了硬限位结构，升到最高位置时锯片不会脱离工作台的锯片护罩范围，降到最低位置时锯片可完全收至工作台面以下，方便台锯闲置时的安全收纳。

　　结构设计过程中充分考虑了木屑粉尘的防护问题，所有滑动配合面都预留了防尘毛毡的安装槽，可阻挡木屑进入导向套和丝杆螺母的配合间隙，延长机构的维护周期，日常使用仅需每3个月在导向光轴和丝杆表面涂抹少量锂基脂即可保证操作顺畅。在锯切作业的受力传递上，升降支架的受力点直接落在底部的支撑横梁上，调节丝杆仅承受升降过程的轴向推力，锯切时的径向切削力完全由导向光轴和支架焊接结构承担，不会导致丝杆受力变形，这也是这套结构相比同类产品使用寿命更长的核心设计点。
