径向安装式bar单位压力表精密结构

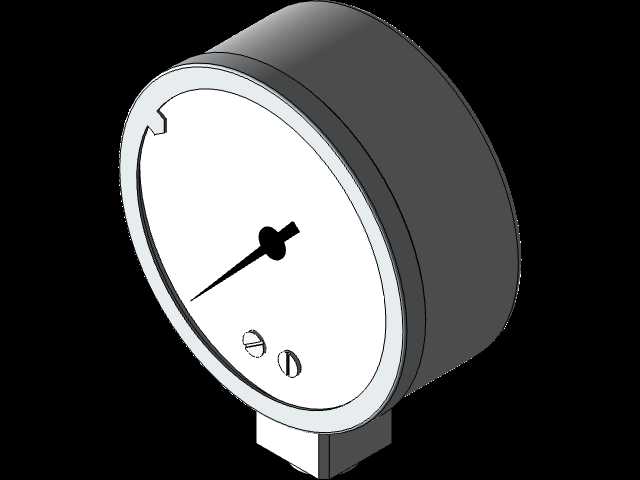

这款压力表的建模完全围绕工业现场的实际安装与使用需求展开，首先从安装边界来看，采用底部径向取压的安装形式，底部的外螺纹接头完全遵循常规工业仪表的通用安装尺寸，适配绝大多数气动、液压回路的预留安装位，不需要额外制作过渡接头，安装时仅需保证接头与取压口的同轴度，避免密封面偏斜导致的介质泄漏，表盘整体采用圆形不锈钢壳体结构，壳体的外径、厚度都控制在常规就地显示压力表的通用尺寸区间内，安装后不会和周边的管路、阀件产生结构干涉，表盘正面的透明视窗采用内嵌式安装，和壳体端面齐平，既可以避免现场积灰堆积在视窗边缘，也能减少外力磕碰对视窗的直接冲击。

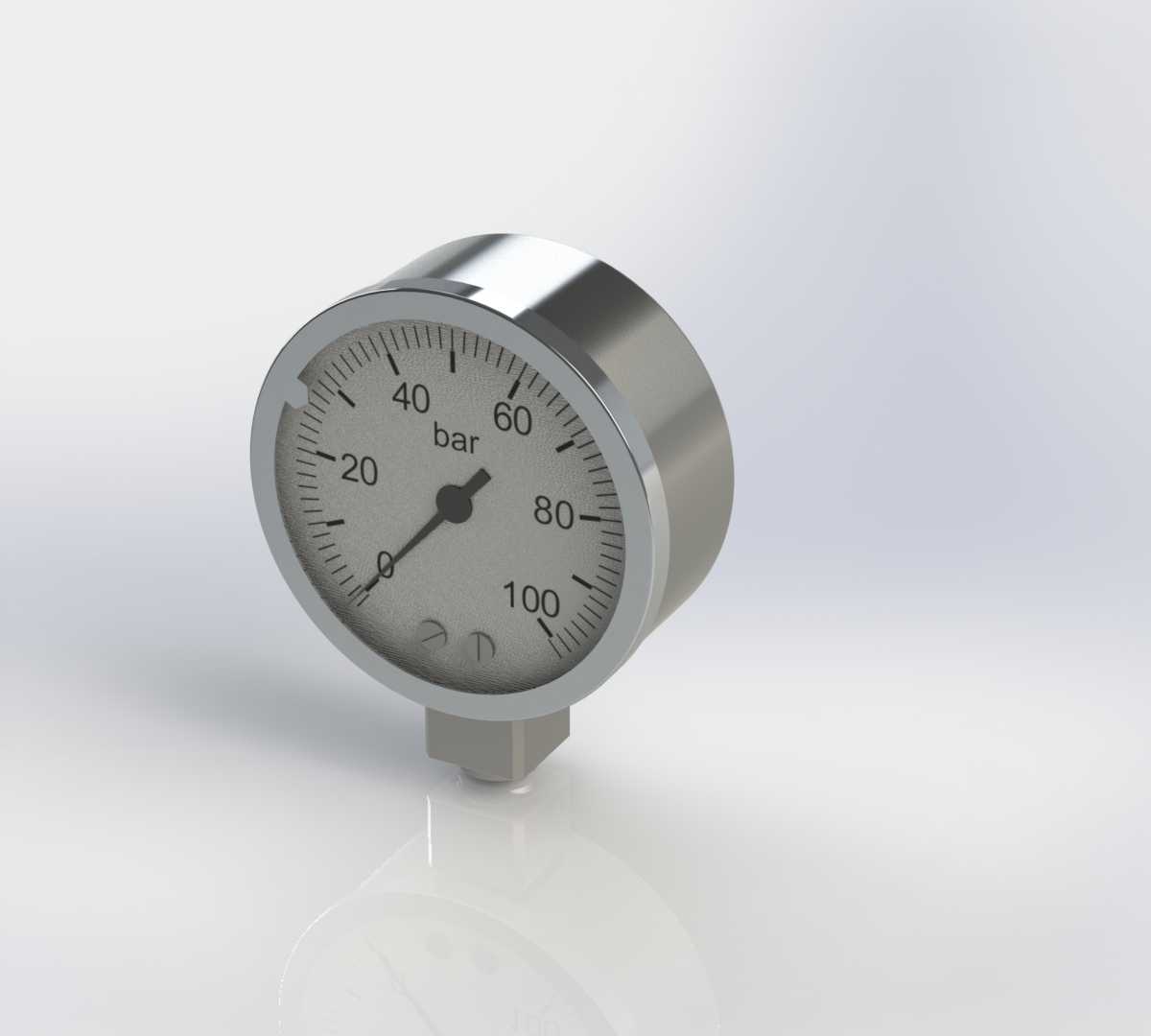

从功能特性来看，这款表的测量量程覆盖0到100bar的压力区间，刻度采用bar作为压力单位，完全匹配液压系统、中压气动回路、工业供水供气支路的压力检测需求，表盘的刻度线做了粗细区分，整10bar的刻度线更长更粗，中间的小刻度对应2bar的分度值，现场操作人员不需要凑近就能快速读取压力数值，指针采用轻量化的金属结构，转动惯量小，压力波动时可以快速跟随压力变化，同时不会因为现场设备的持续振动出现指针抖动幅度过大的问题，壳体内部的机芯结构在建模时还原了扇形齿轮与中心齿轮的传动逻辑，保证压力传递到弹簧管时，指针的转动角度和输入压力呈线性对应，从根源上减少读数的非线性误差。

在实际应用场景中，这类压力表是工业现场最常见的压力就地显示元件，不管是小型液压站的压力输出端、工厂压缩空气管网的支路节点、还是水处理设备的管路压力检测点，都能看到同结构压力表的身影，它不需要外接供电，完全依靠被测介质的压力驱动弹簧管形变带动指针转动，可靠性远高于需要供电的数显压力表，在潮湿、有轻微油污、存在电磁干扰的工业现场都能稳定工作，不需要额外做防护处理。

设计思路上，建模时优先还原了产品的装配逻辑，壳体的卷边结构、表蒙的压合位置、底部接头和壳体的焊接区域都做了细节还原，没有为了建模省事简化装配结构，表盘的刻度印刷位置、指针的零位对齐基准都和实物完全一致，甚至表盘下方的泄压孔位置都做了对应，这个细节是很多建模者容易忽略的——当弹簧管出现意外破裂导致表壳内部压力骤升时，泄压孔可以快速释放内部压力，避免表蒙爆裂伤人，是压力表必不可少的安全结构。从安装适配性来说，这款表的背部没有突出的结构，可以直接贴装在设备面板或者管支架上，配套的卡装结构可以直接适配标准的仪表盘开孔尺寸，做面板嵌入式安装也不需要额外修改结构，不管是设备原厂配套还是后期运维替换，都能直接适配现有安装位，不需要重新加工安装孔位。

在结构细节处理上，壳体的不锈钢外壳做了亚光质感的表面处理还原，既不会因为亮面反光导致现场读数时出现眩光，也能在轻微磕碰后不容易留下明显的划痕，适合车间复杂的使用环境，底部的接头采用标准的公制外螺纹，密封面的倒角尺寸完全符合密封要求，安装时搭配紫铜密封垫或者生料带就能实现可靠密封，不会出现介质渗漏的问题，指针的配重经过合理匹配，在设备正常运行产生的振动环境下，指针不会出现偏移零位的情况，长期使用也能保证读数的准确性。
