多工位环形夹持机器人臂端执行工具

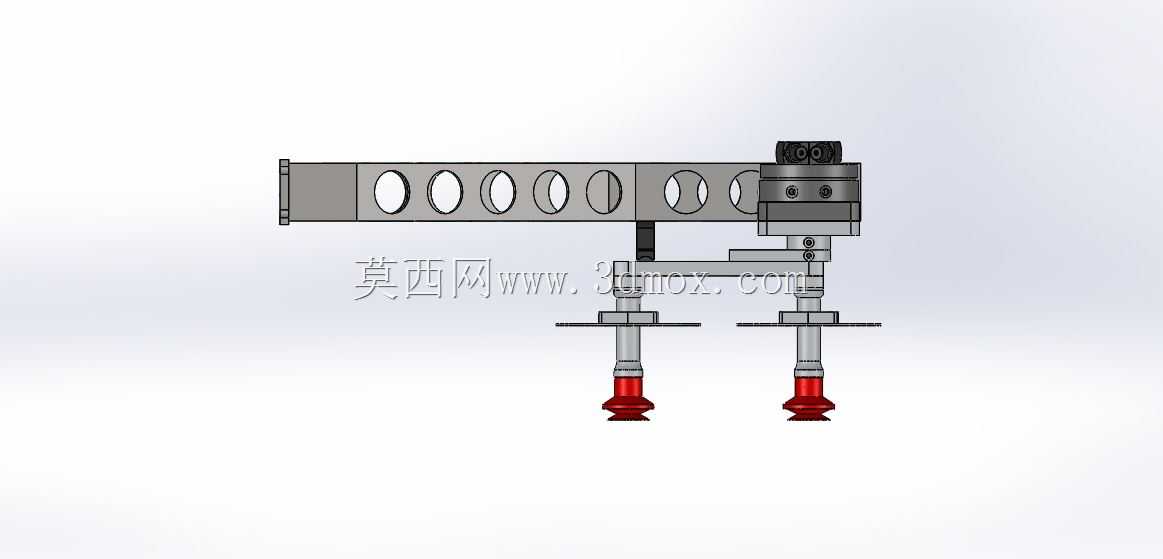

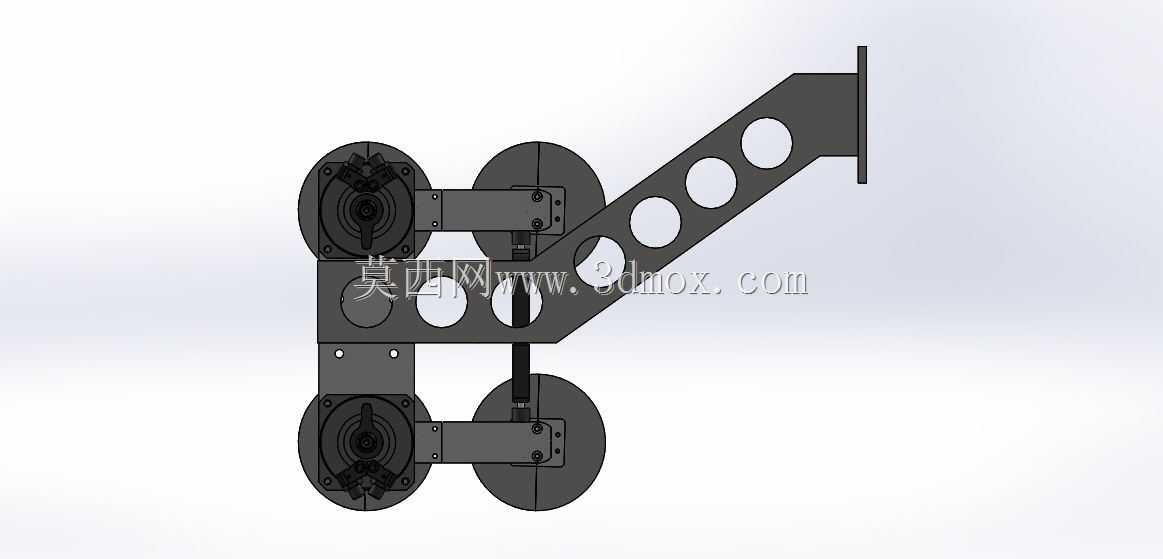

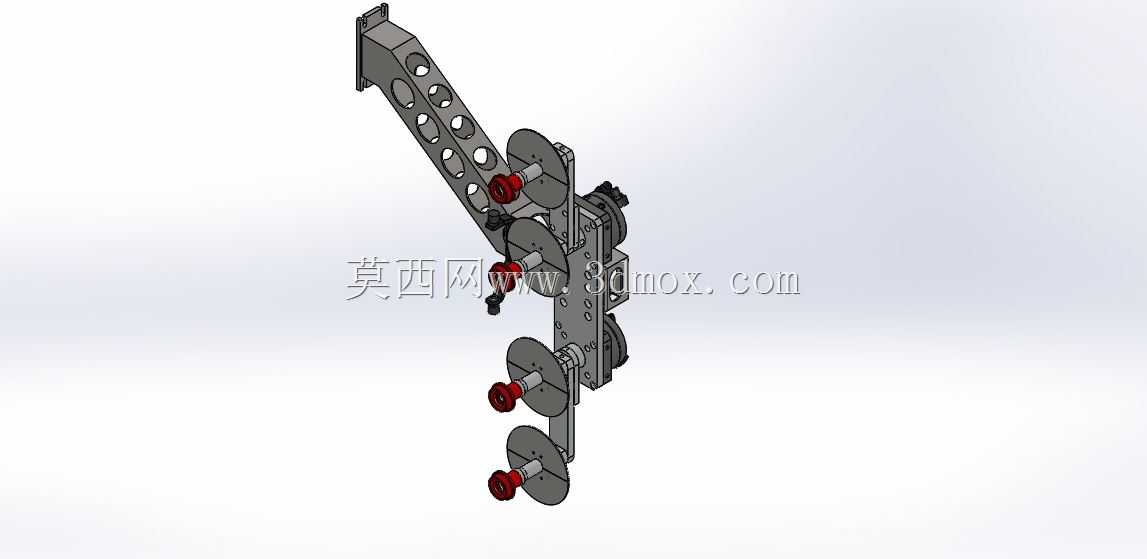

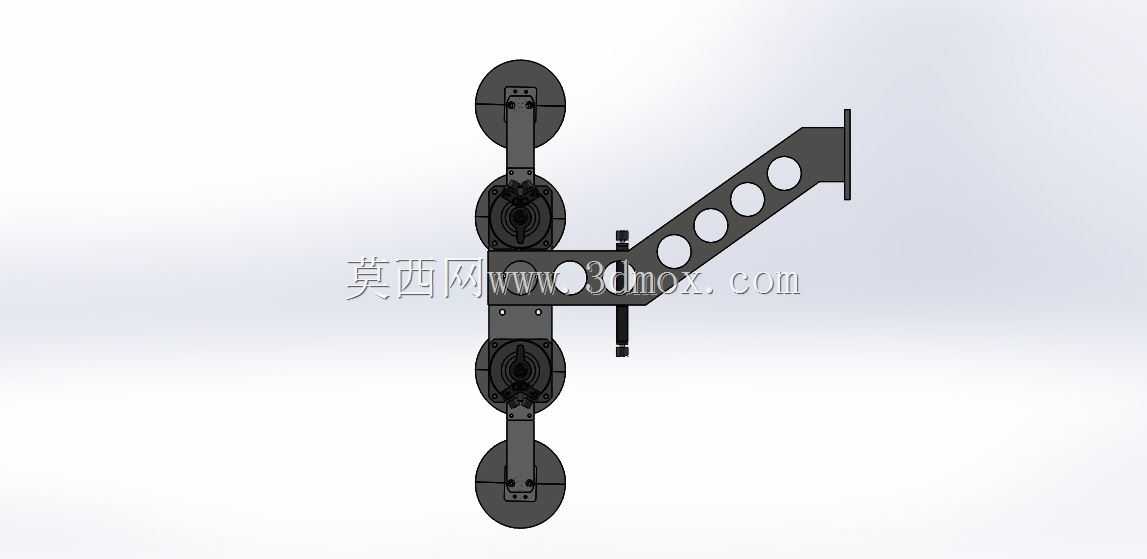

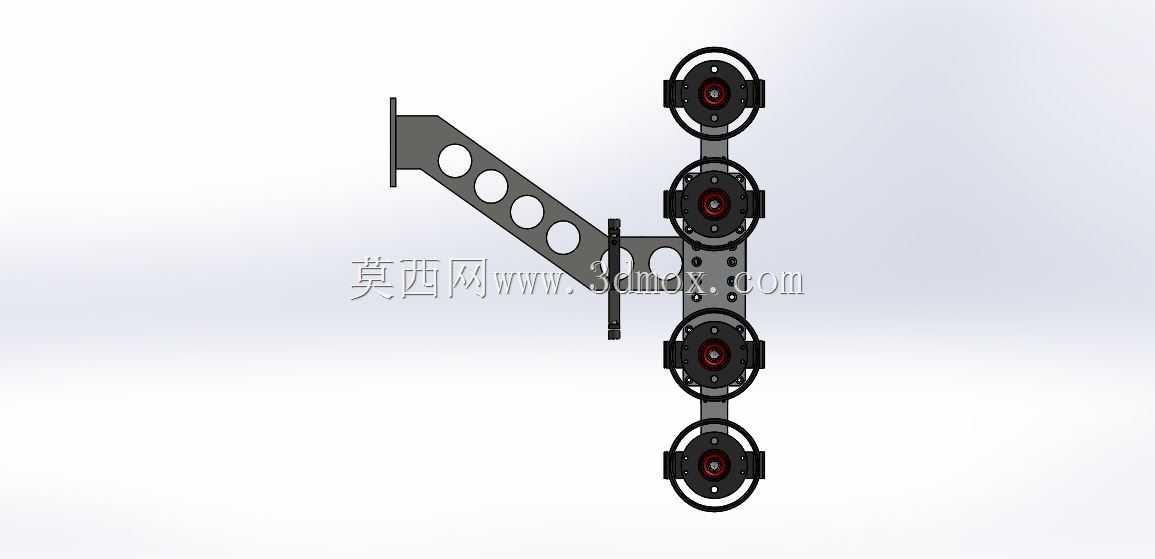

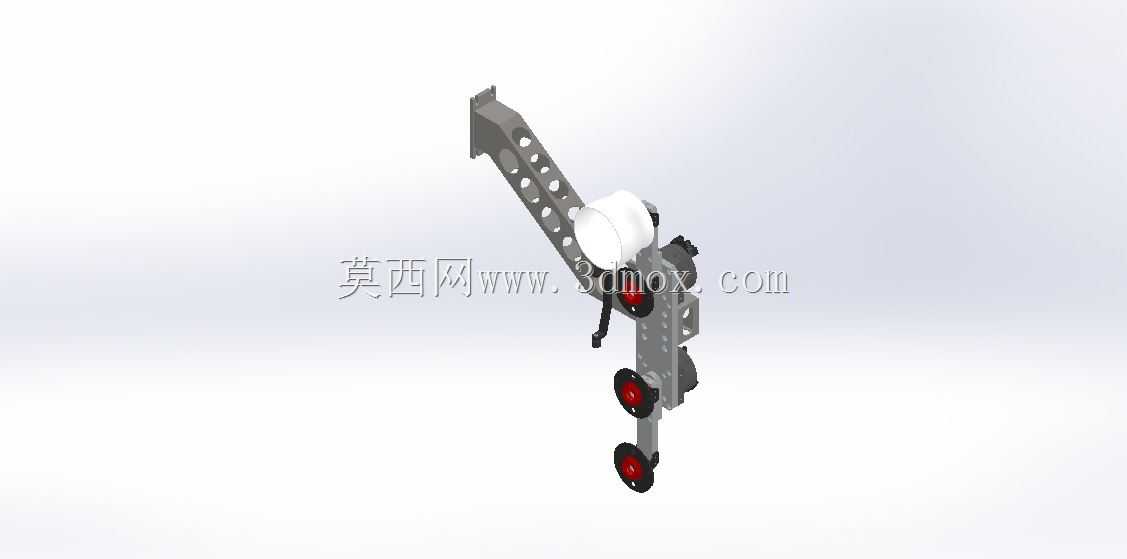

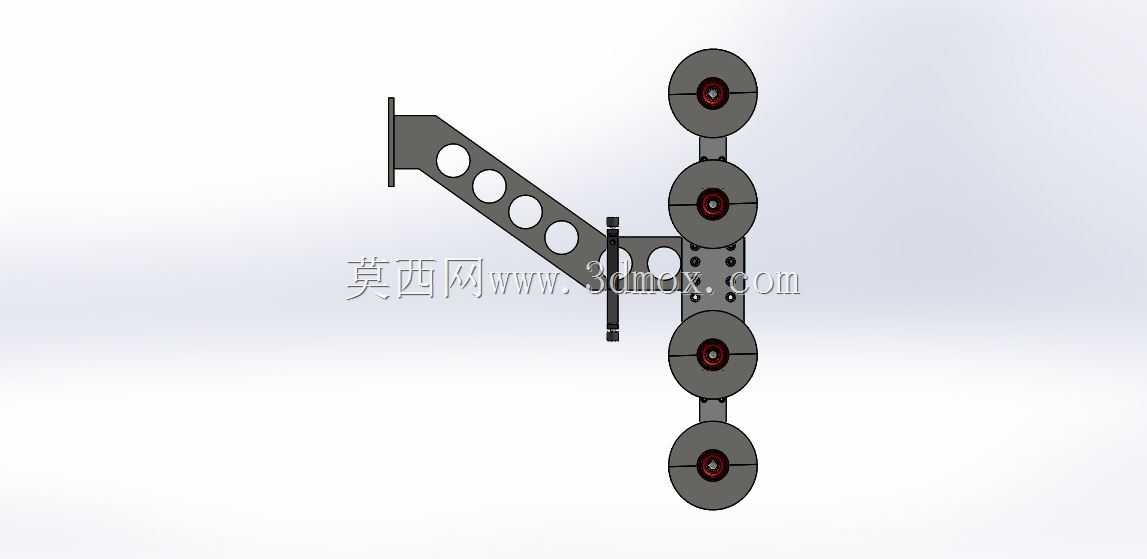

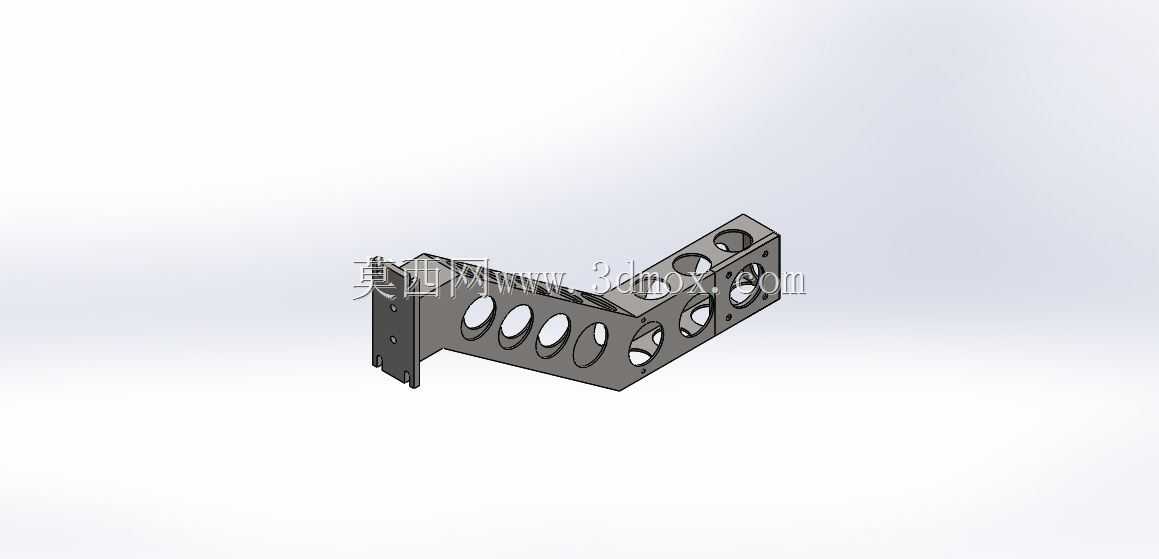

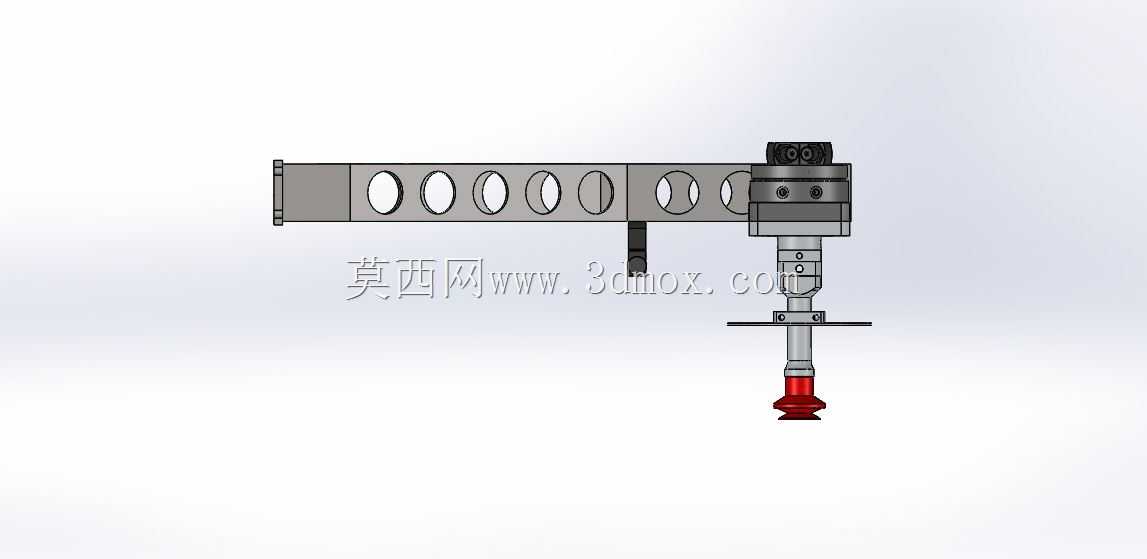

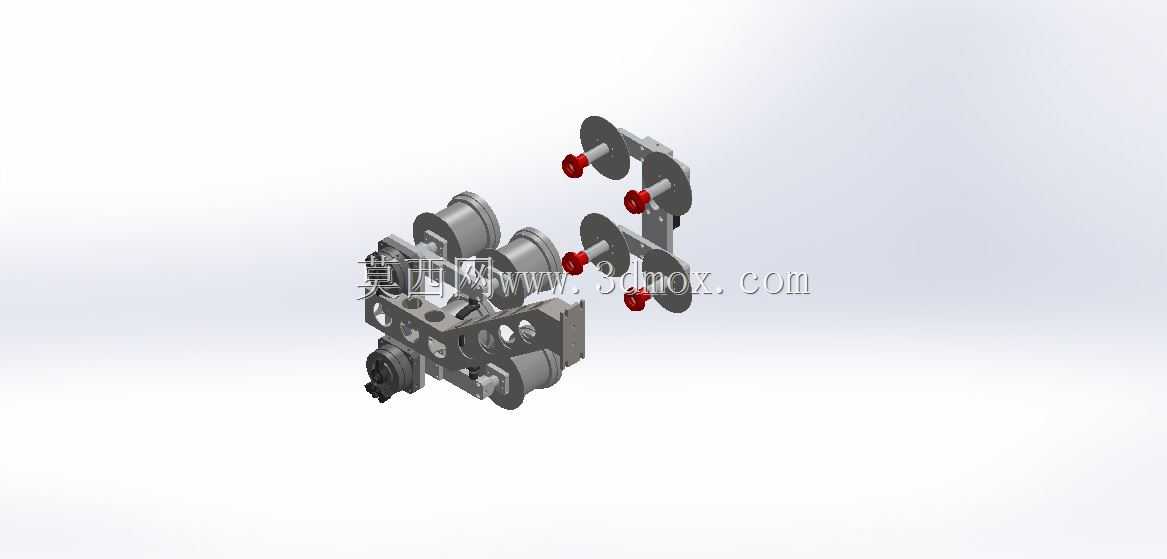

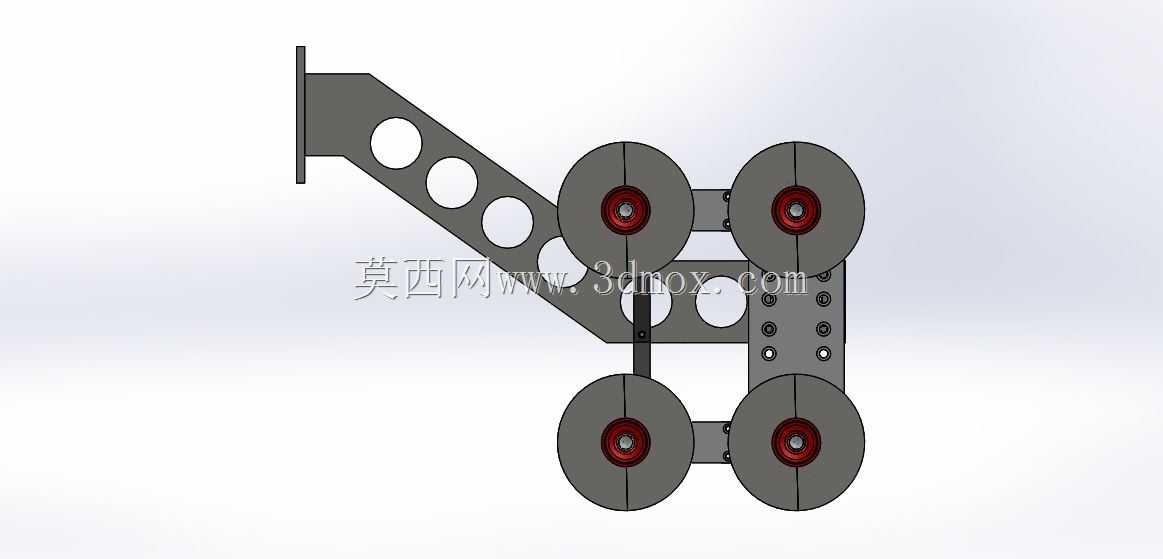

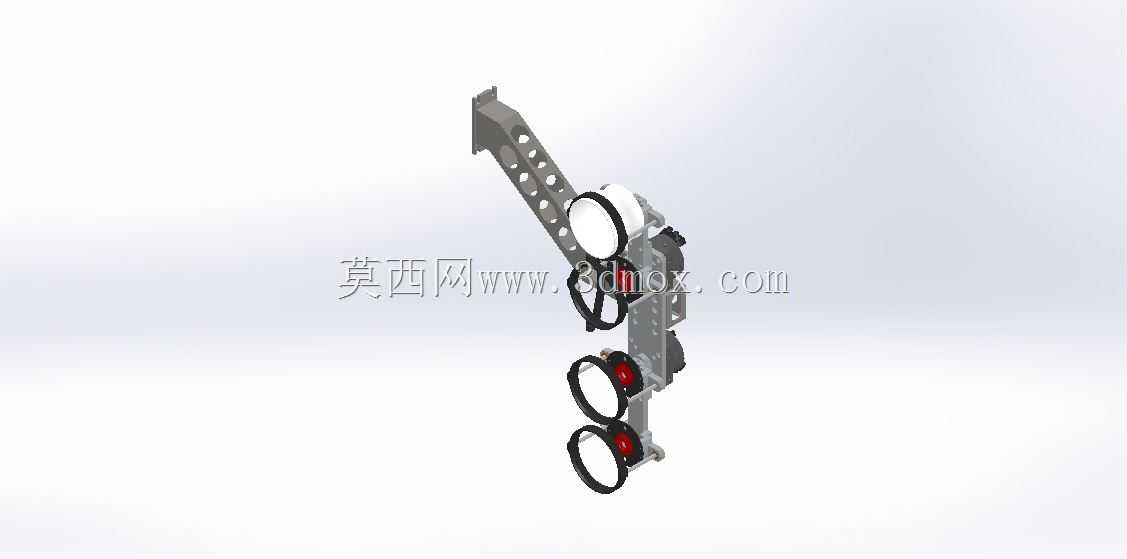

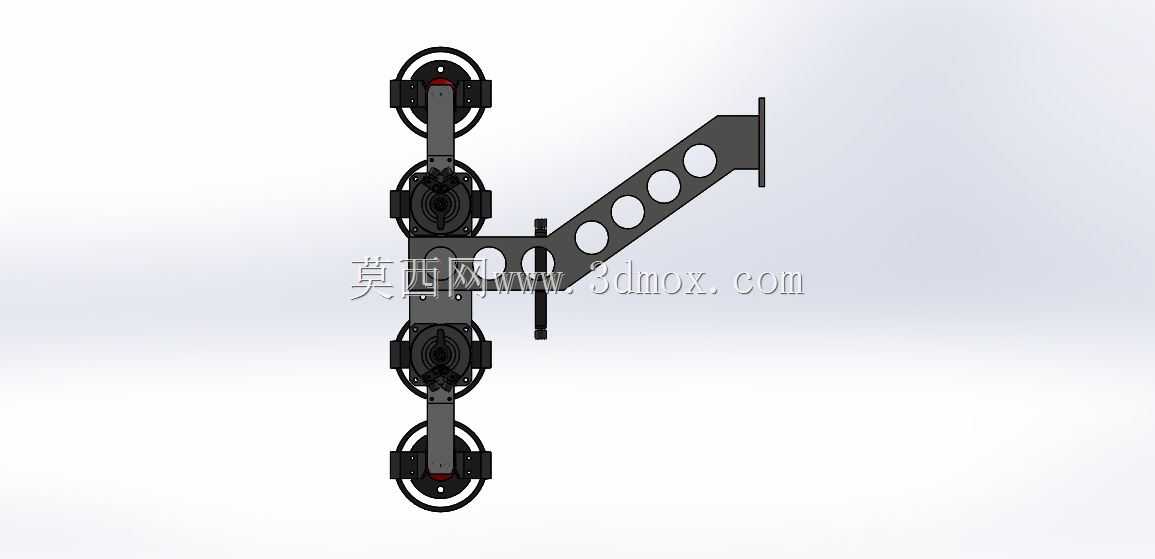

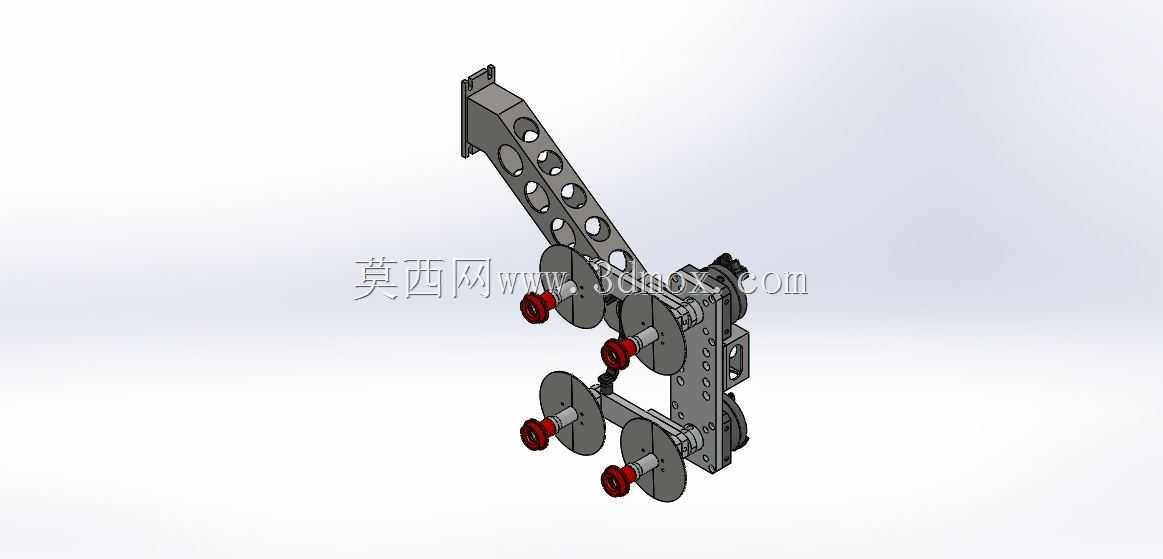

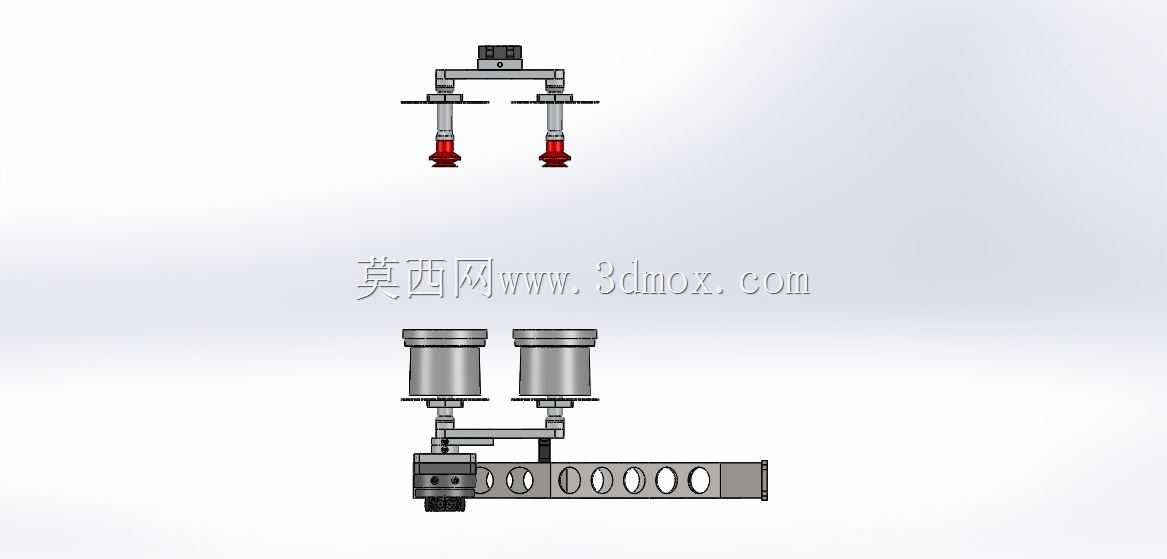

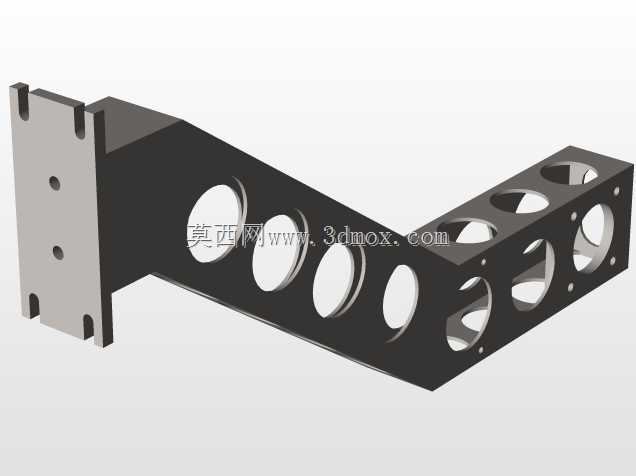

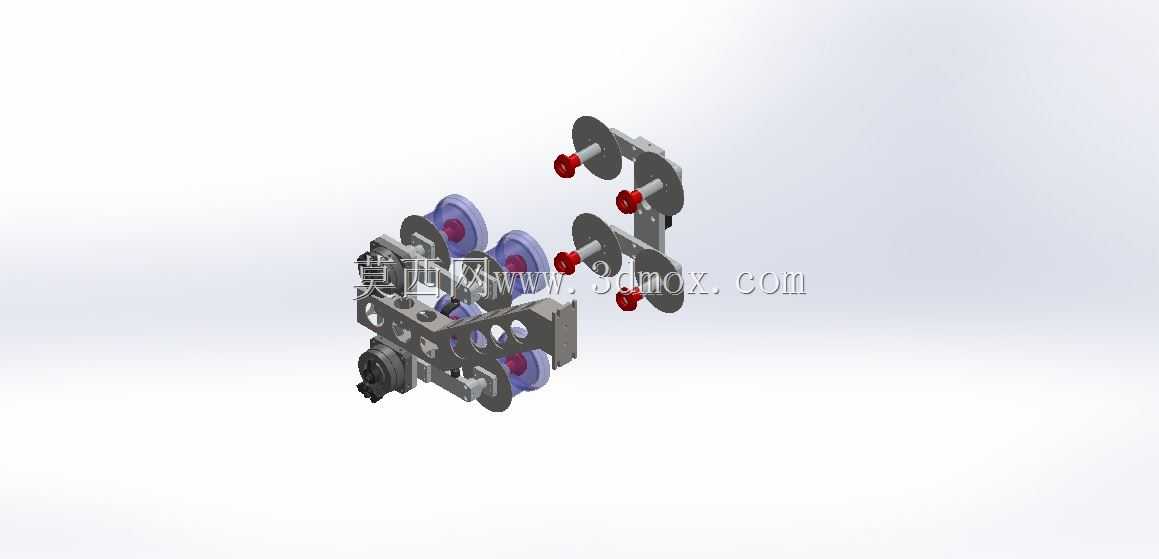

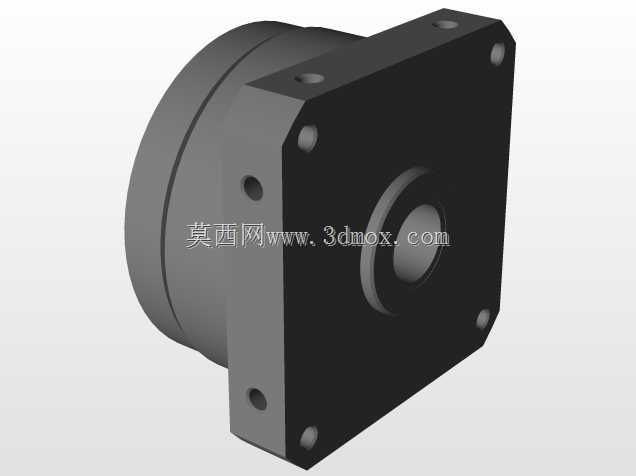

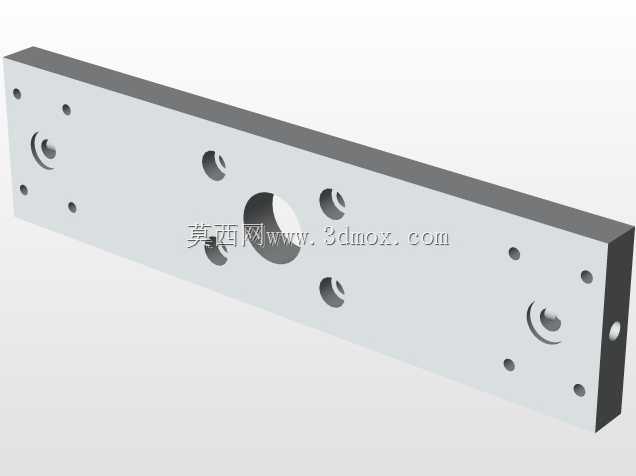

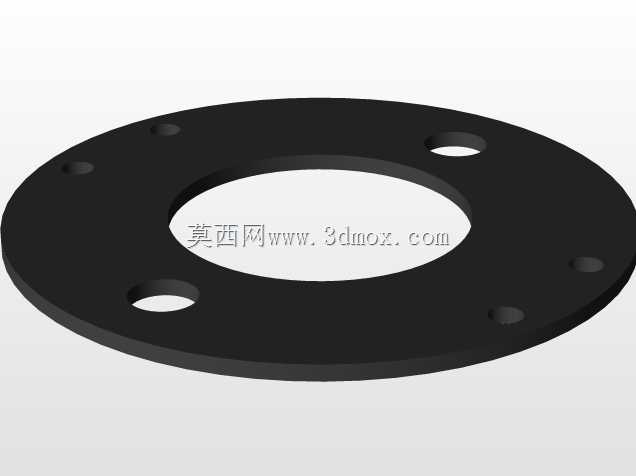

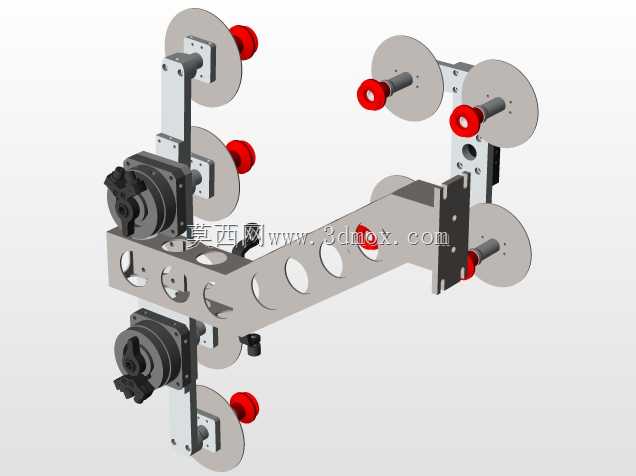

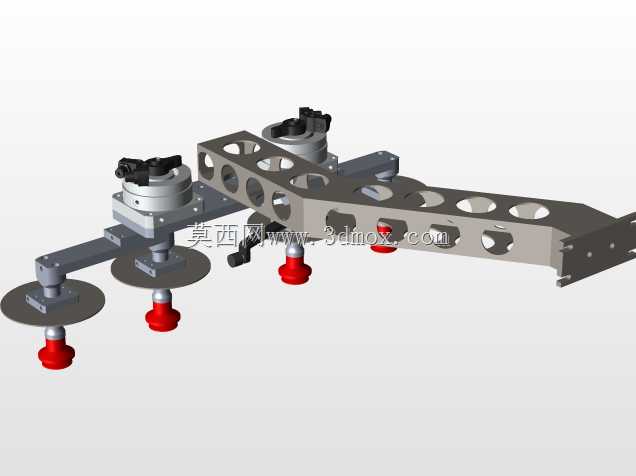

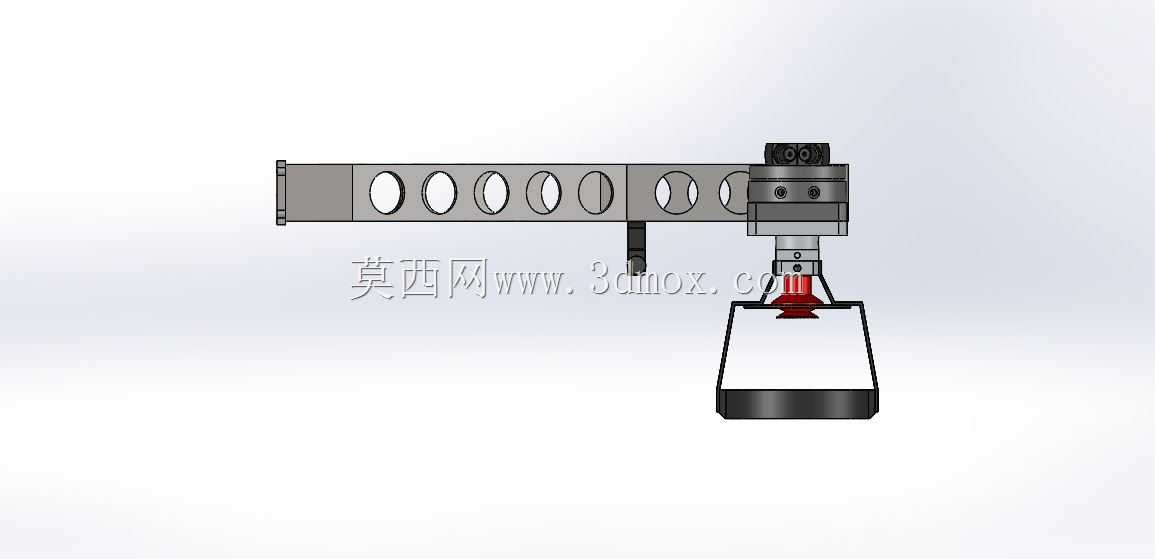

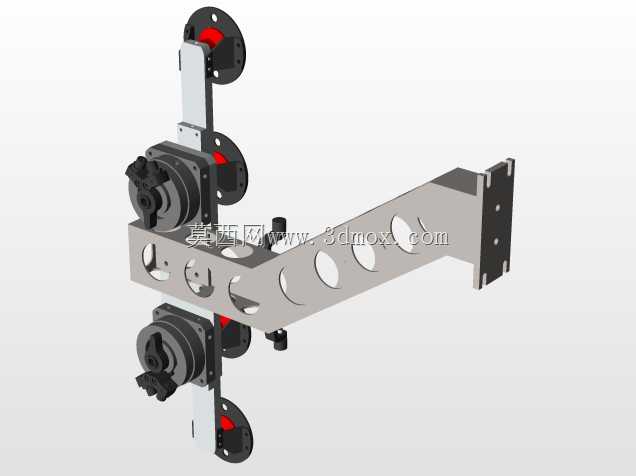

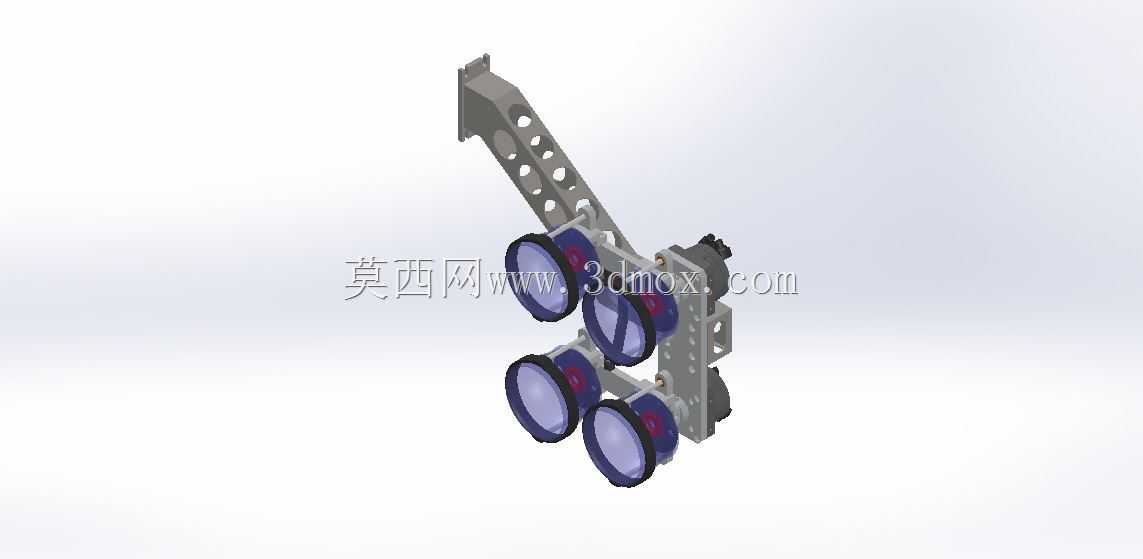

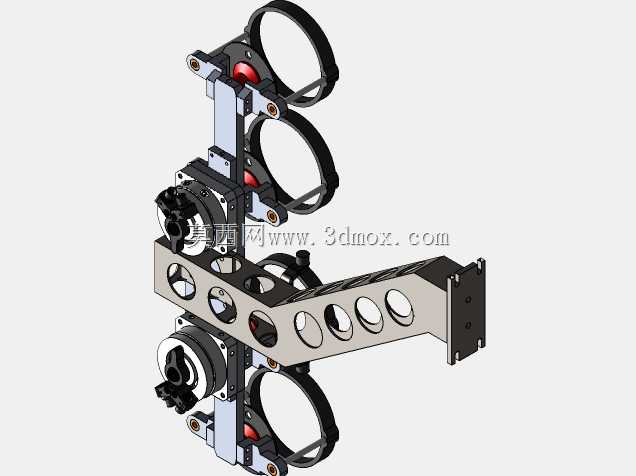

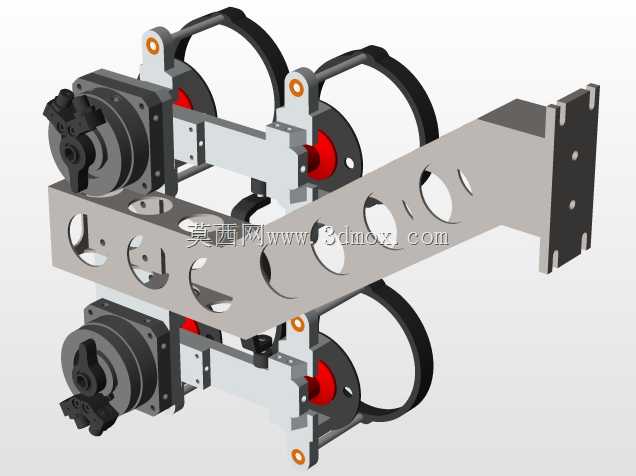

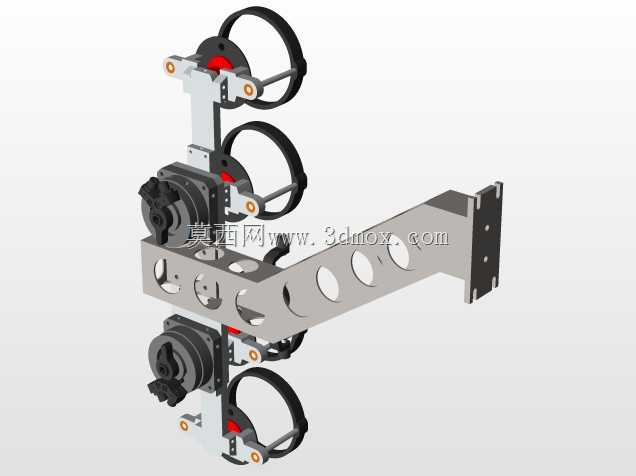

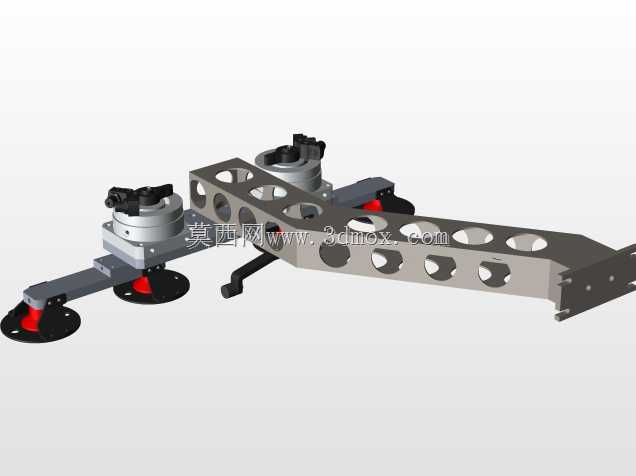

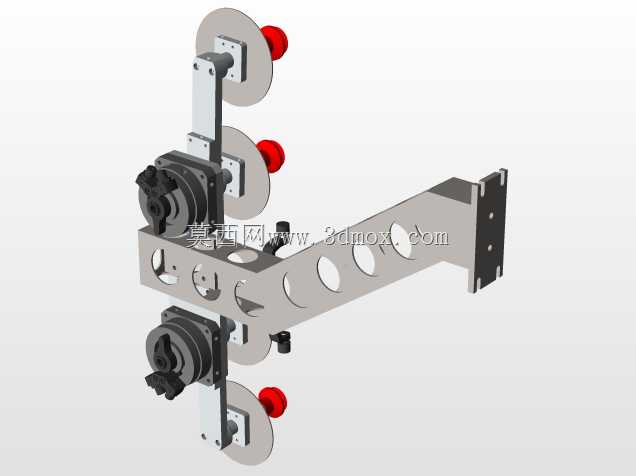

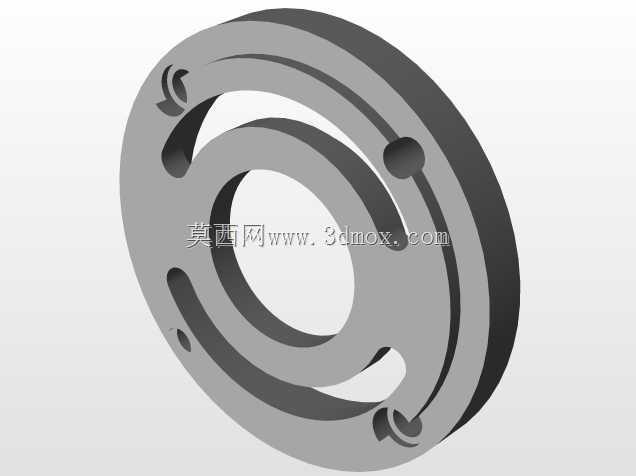

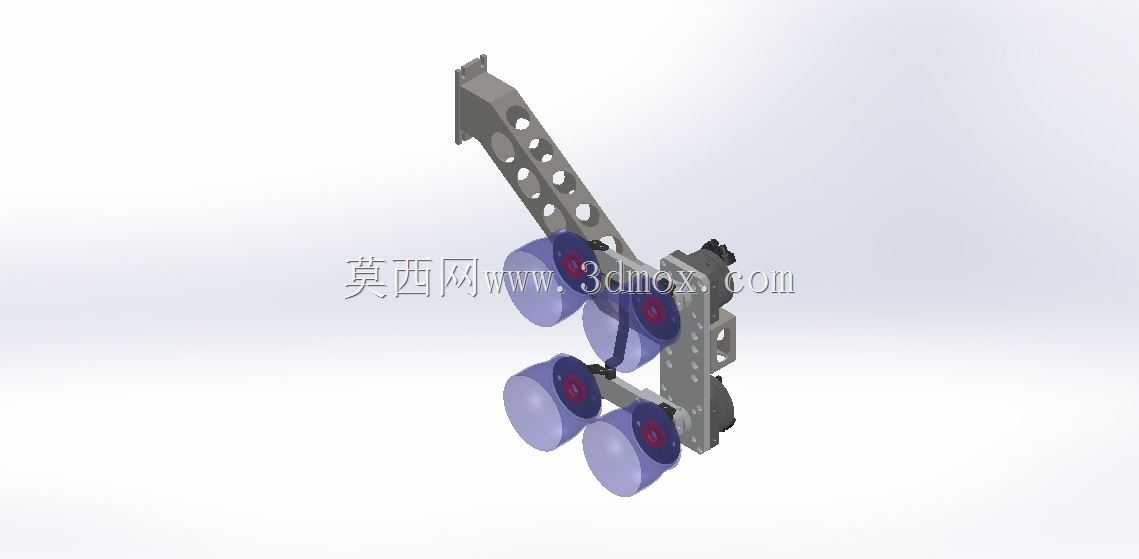

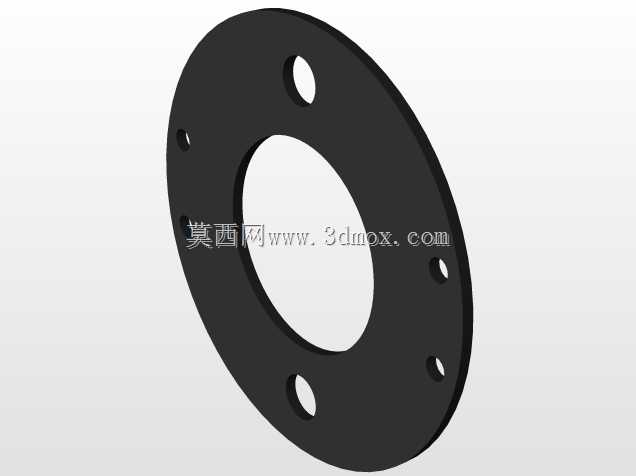

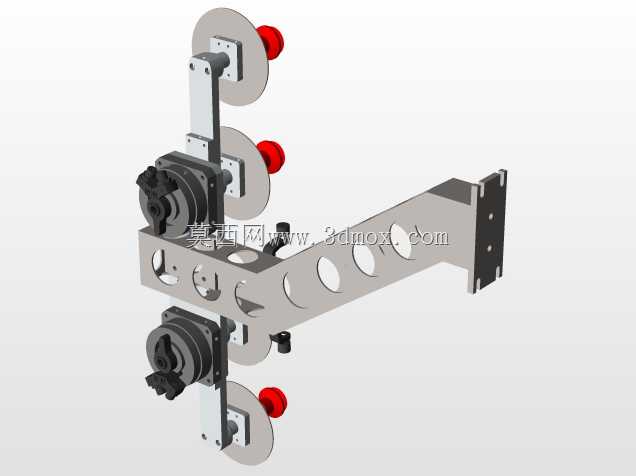

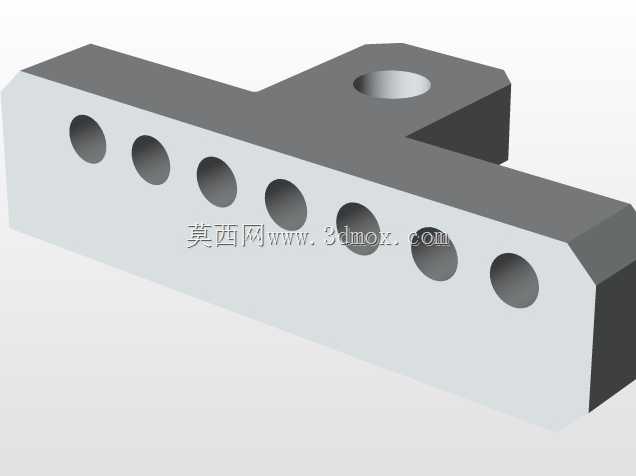

　　这套臂端执行工具主要适配六轴工业机器人的末端法兰安装，面向多工序并行的物料转运、工件上下料场景设计，常见于3C电子零部件装配、汽车小尺寸环形工件搬运、轴承套圈类零件的机加工上下料工位，可替代单工位夹具完成多工件同步抓取，大幅缩减机器人单循环动作路径，提升整线节拍效率。从结构布局来看，主体承载梁采用单侧悬臂式设计，梁身开设多组等距圆形减重孔，在保证整体抗弯刚度的前提下尽可能降低末端负载重量，避免机器人运行过程中因末端惯量过大引发的轨迹偏差，梁体一端为标准法兰连接界面，可直接匹配主流工业机器人的末端安装孔位，无需额外设计转接板，安装端面的定位销孔可保证重复装夹的位置精度控制在0.02mm以内，满足高精度装配工位的定位要求。

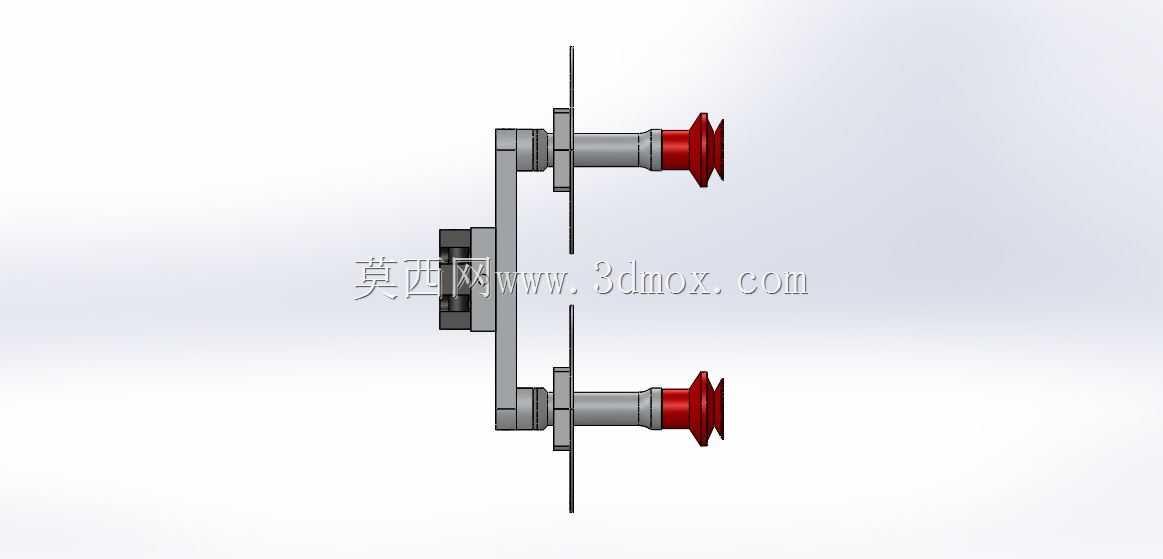

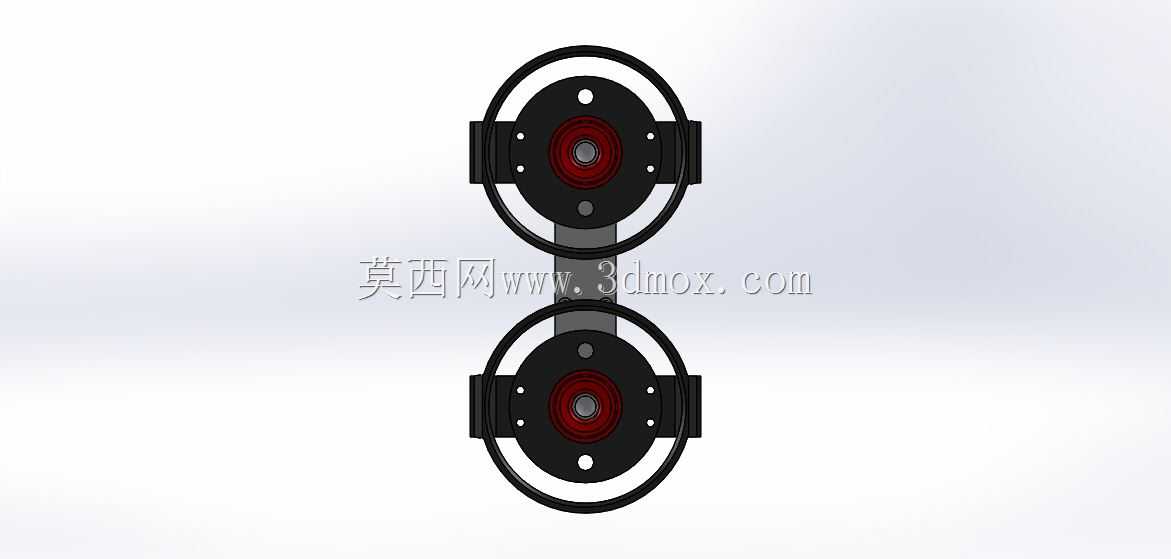

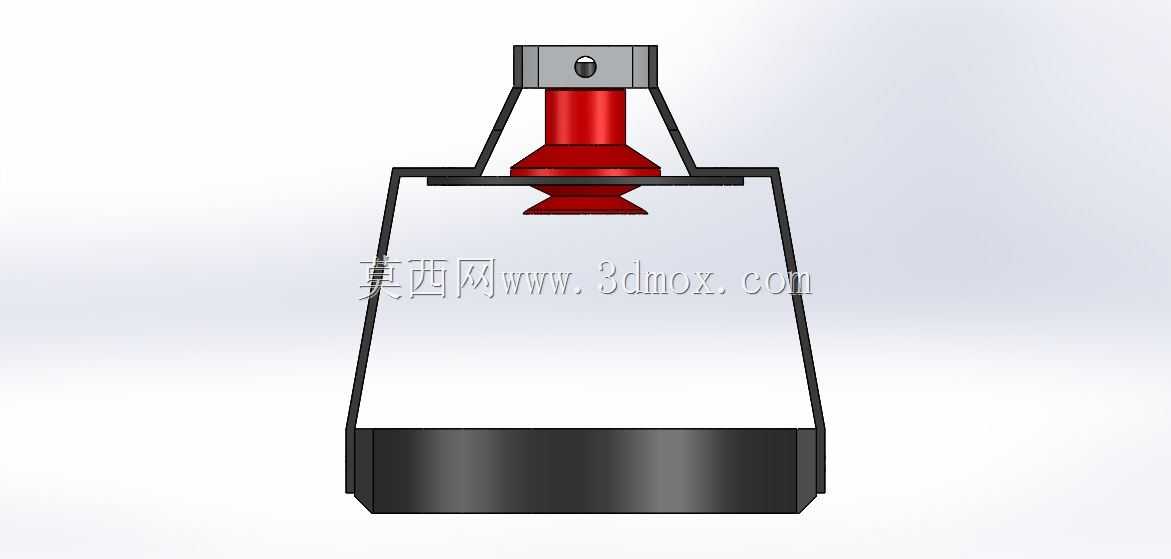

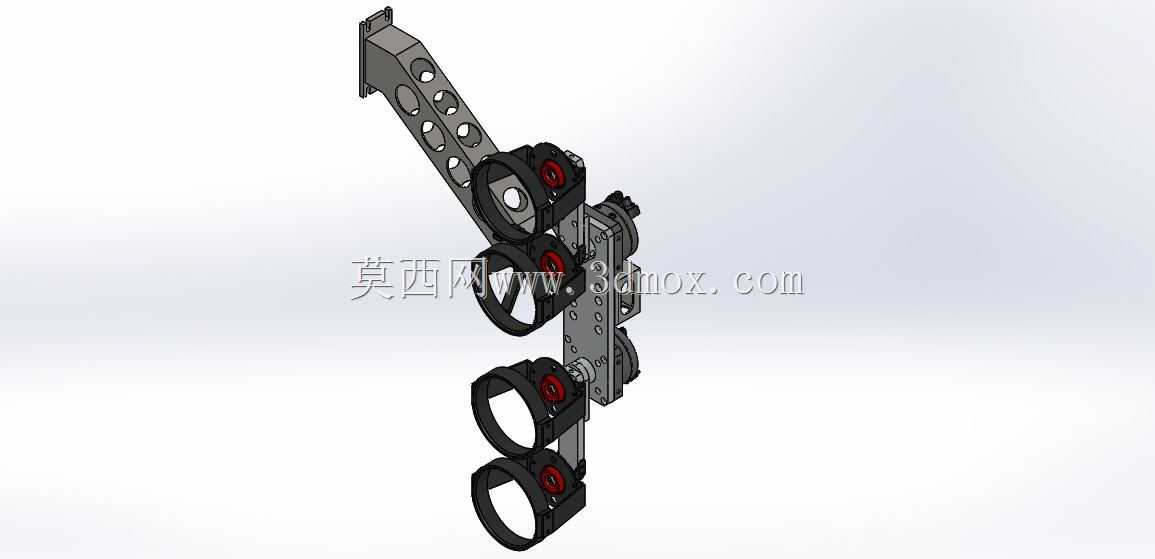

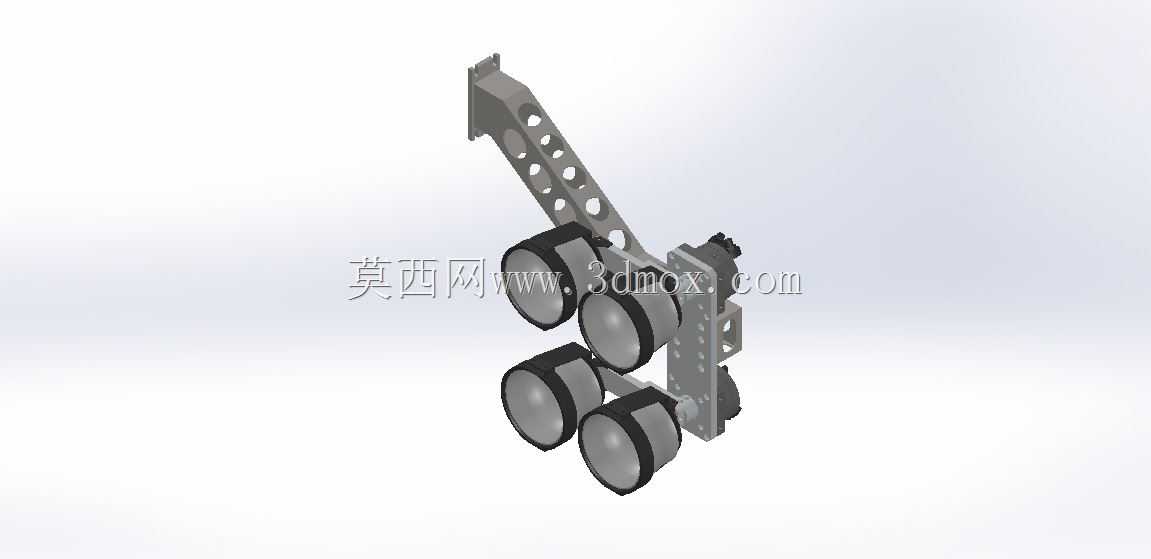

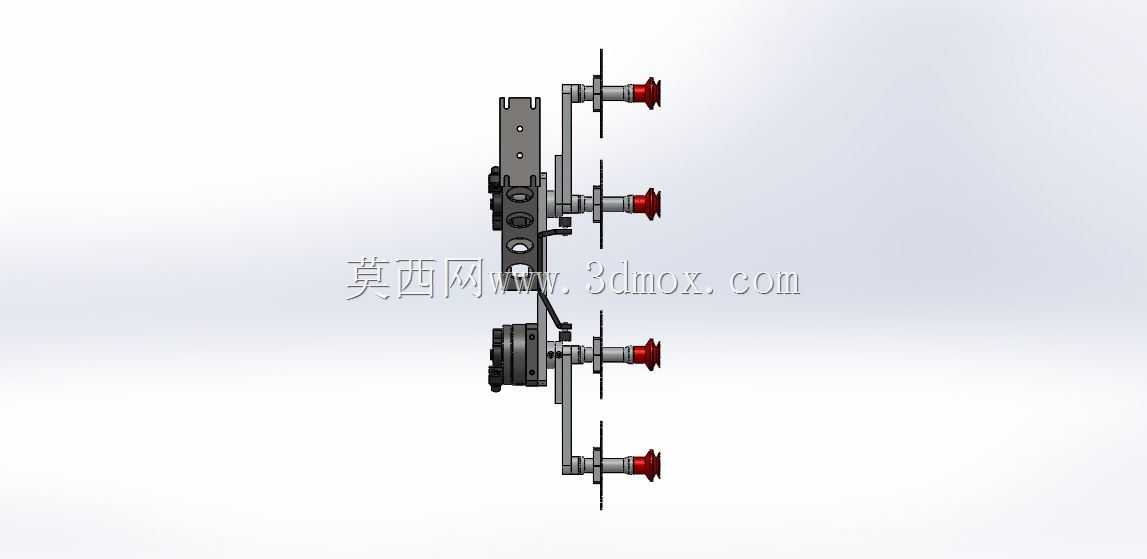

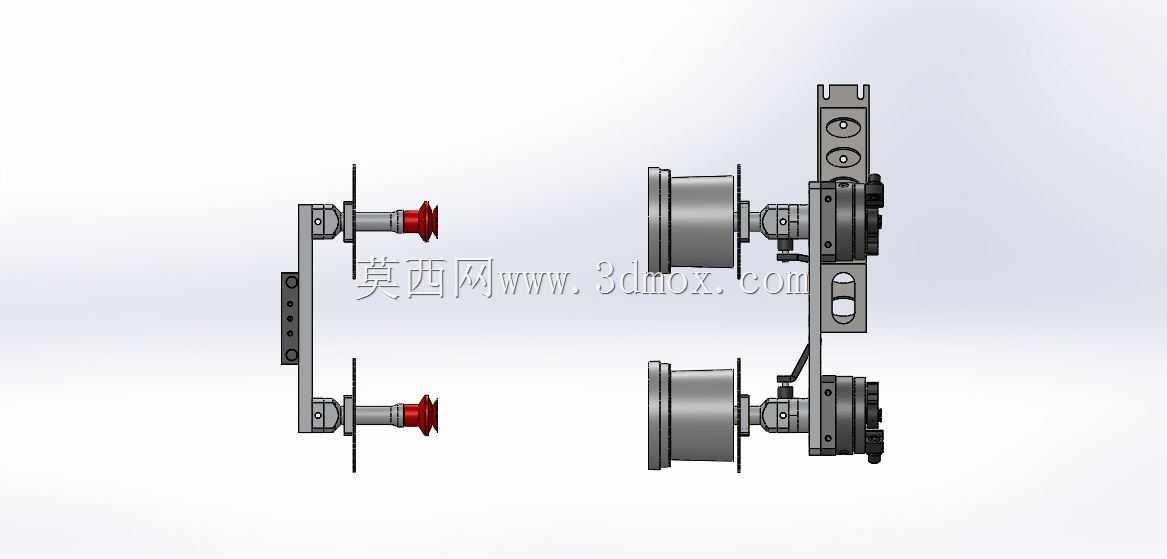

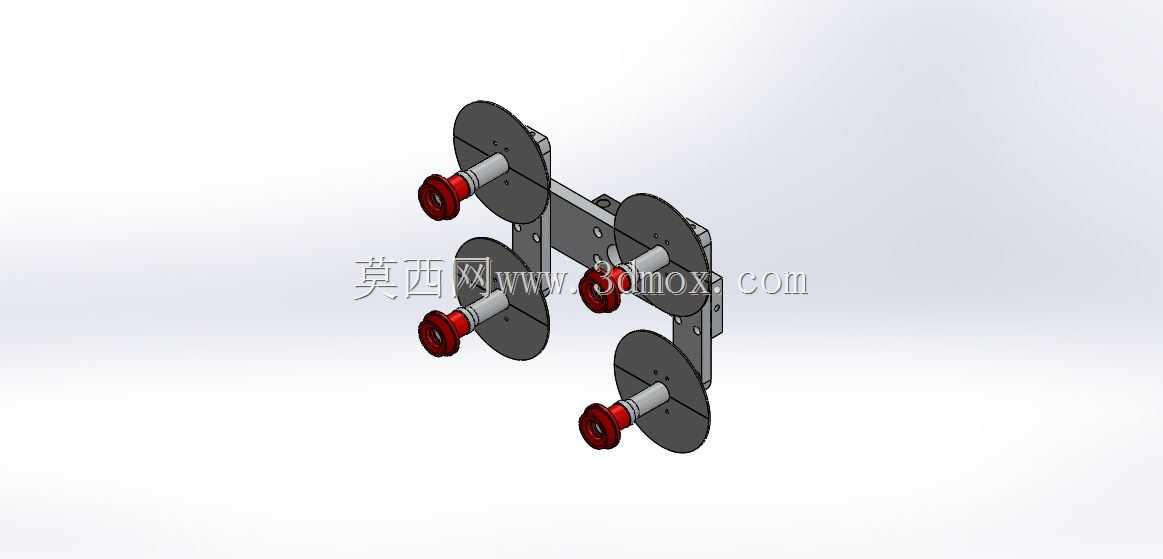

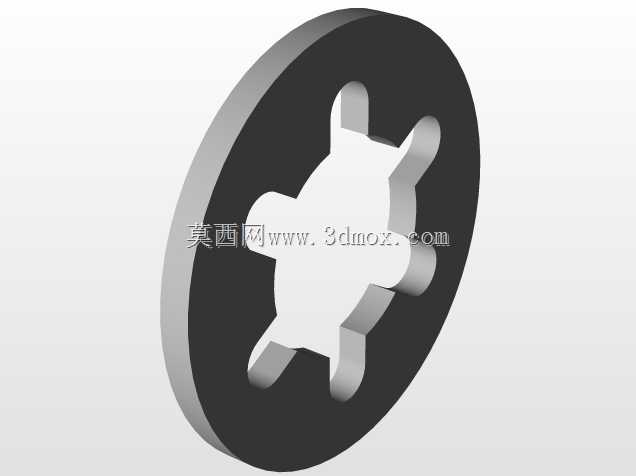

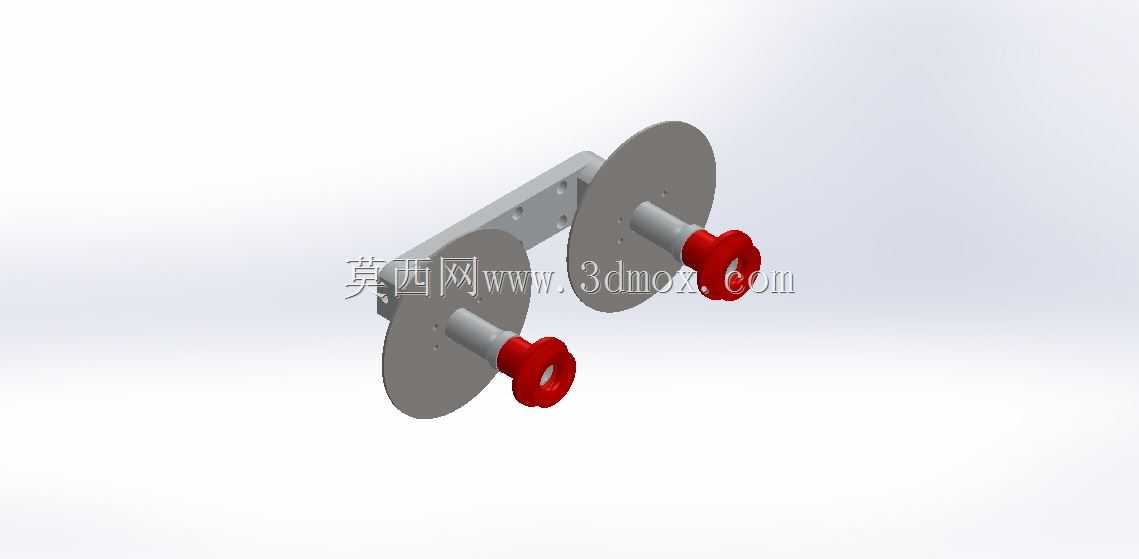

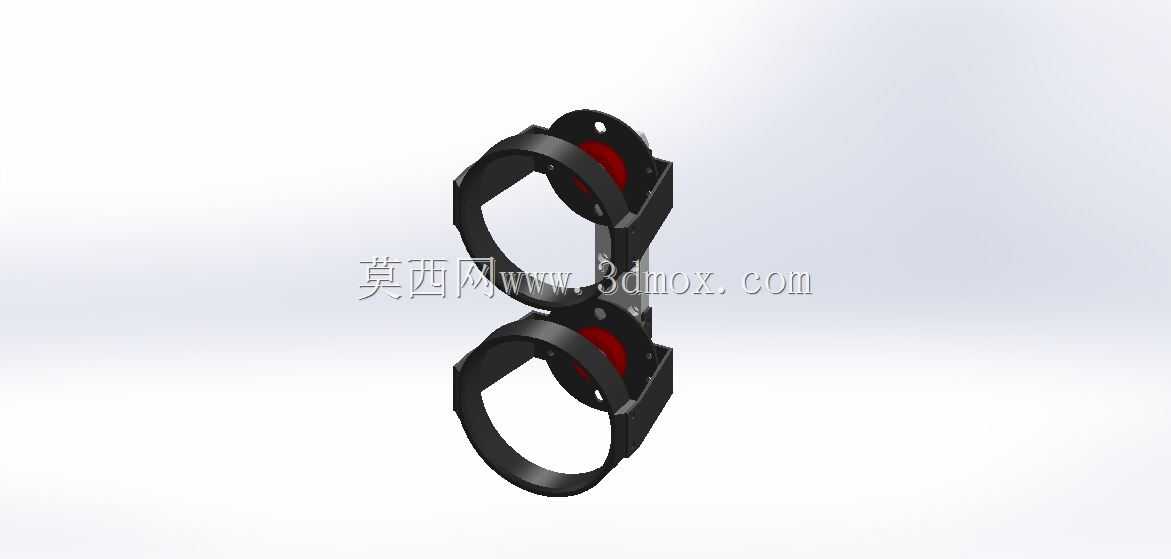

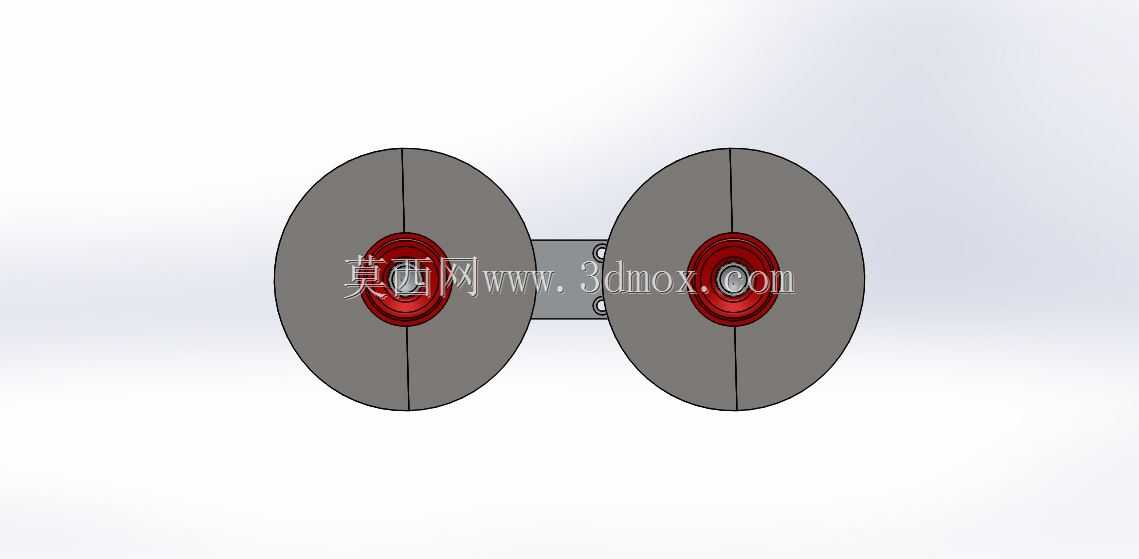

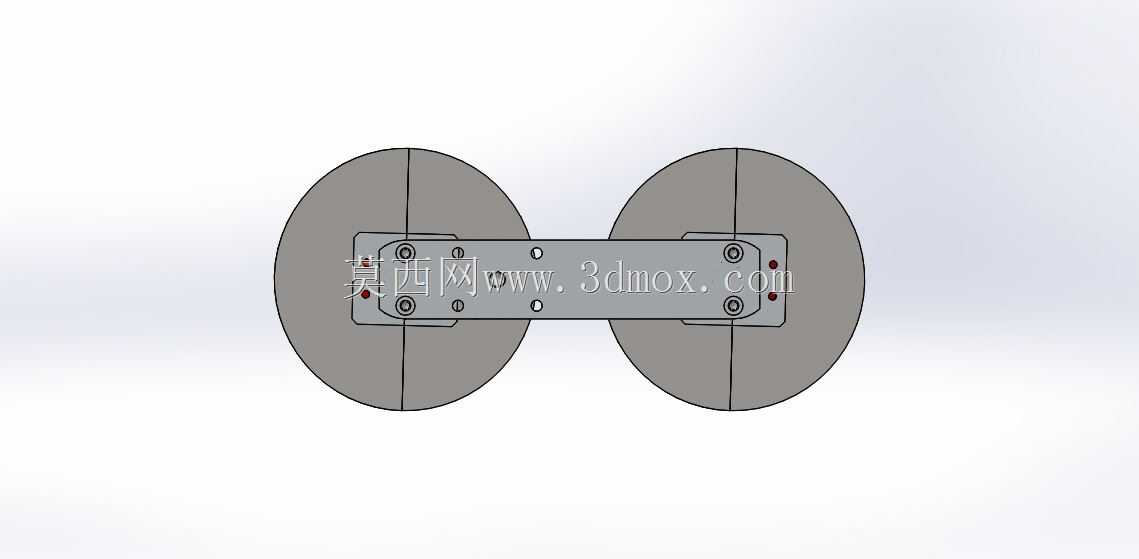

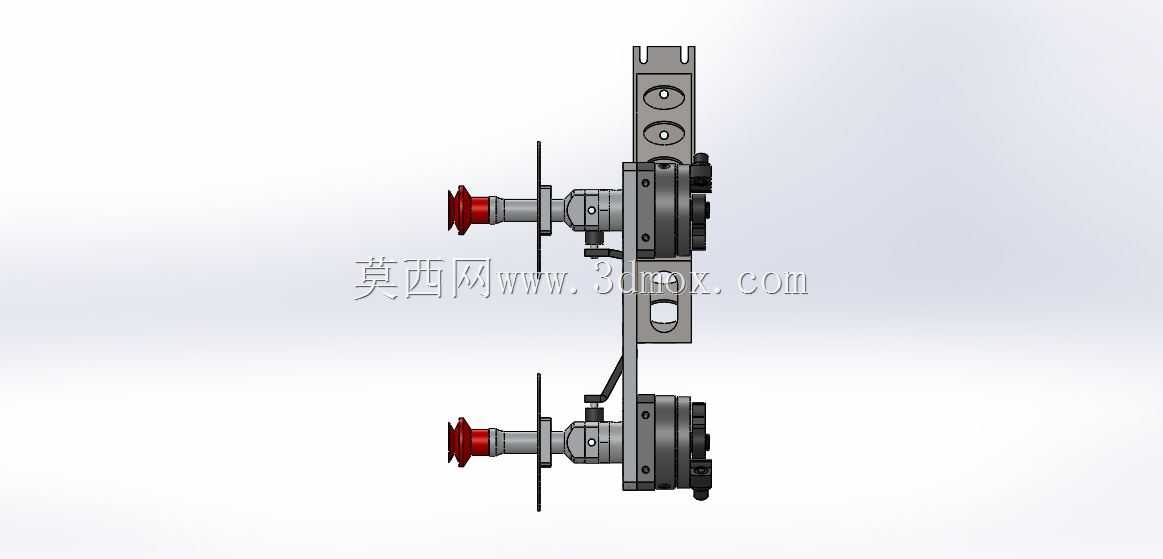

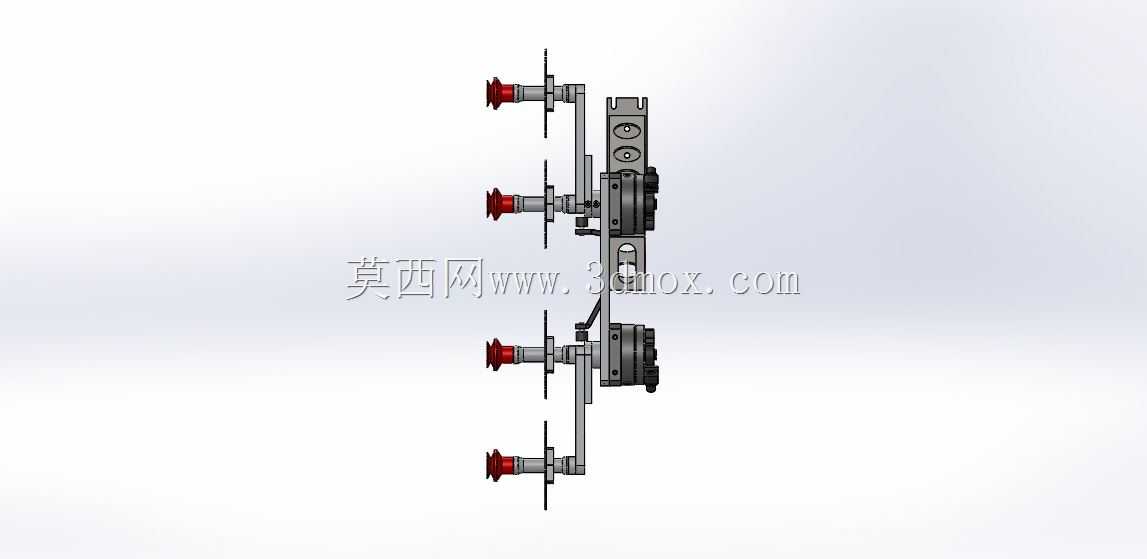

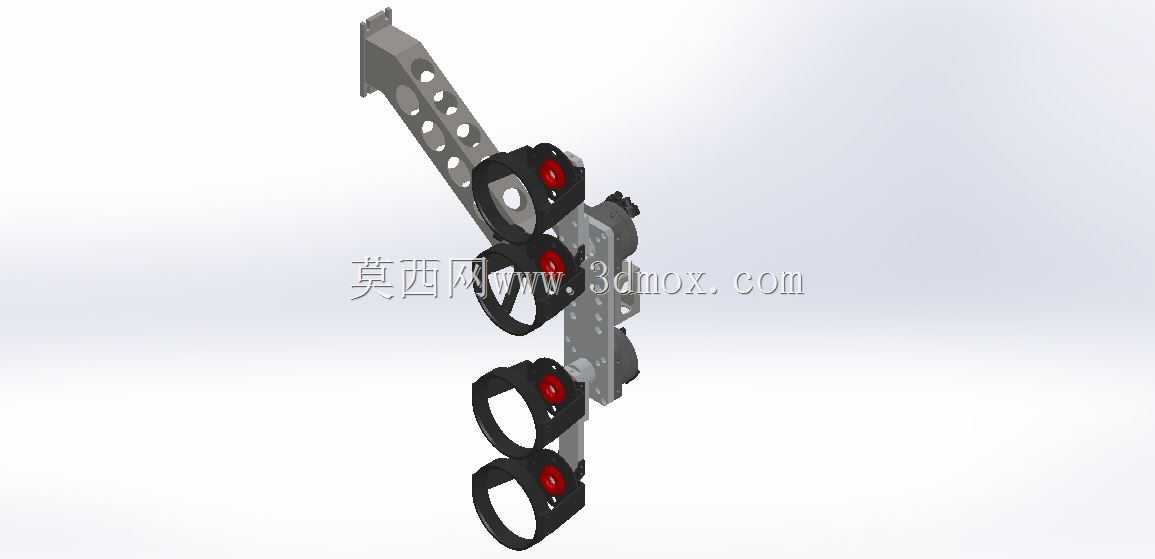

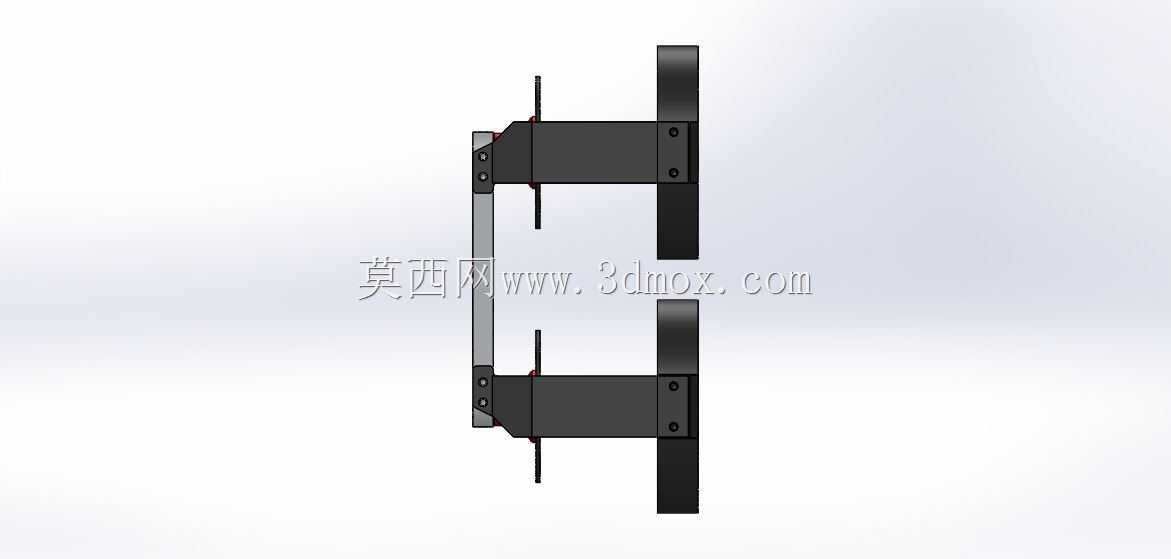

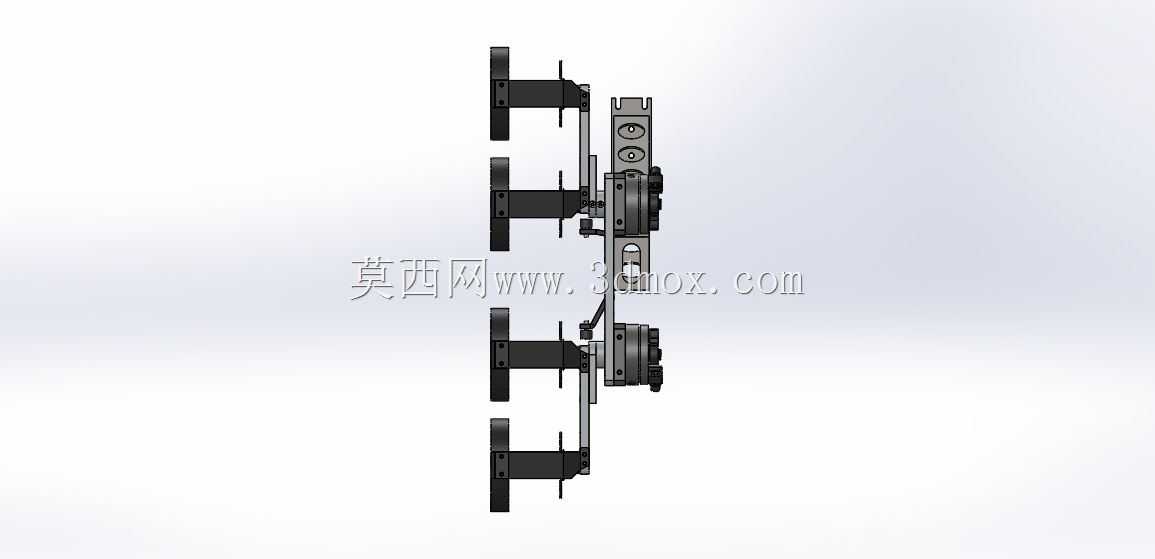

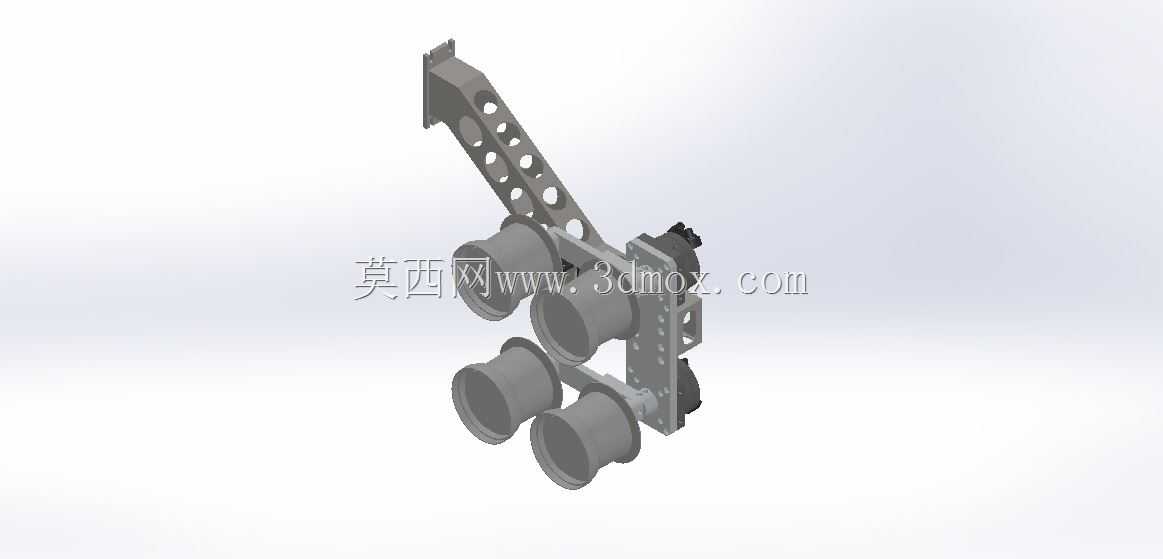

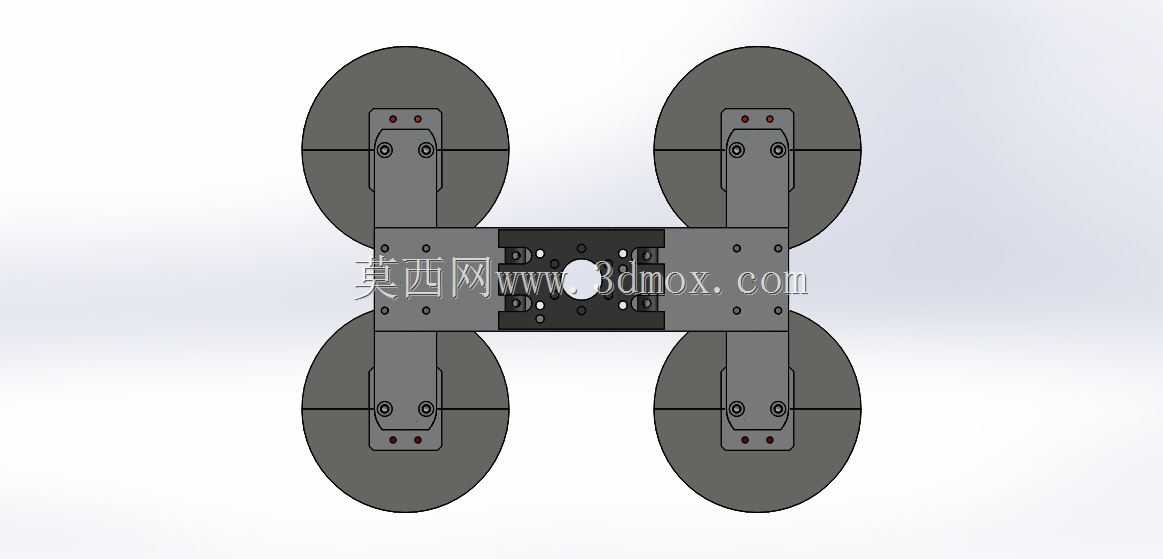

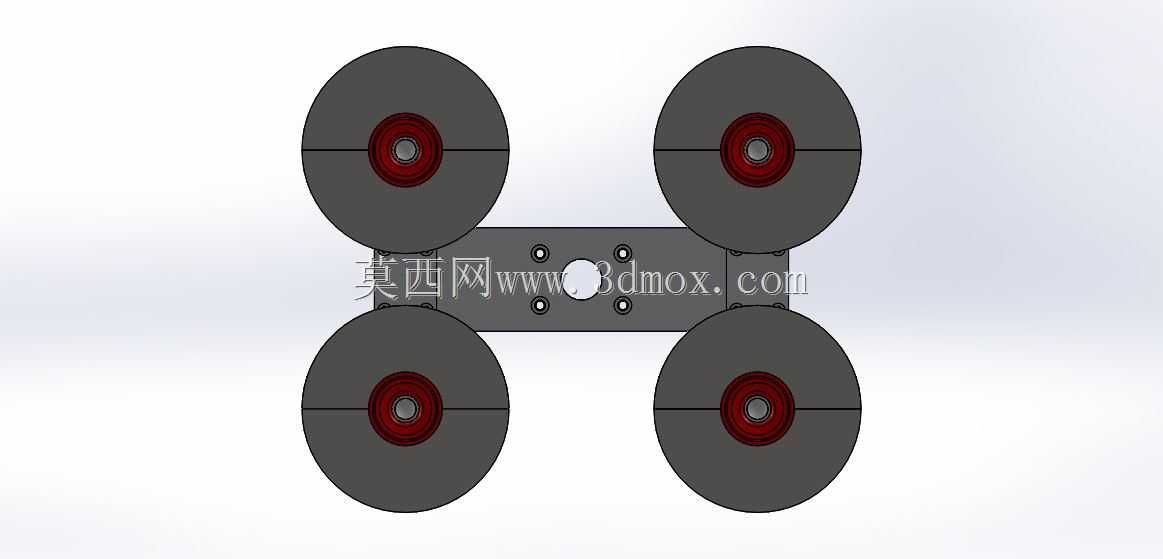

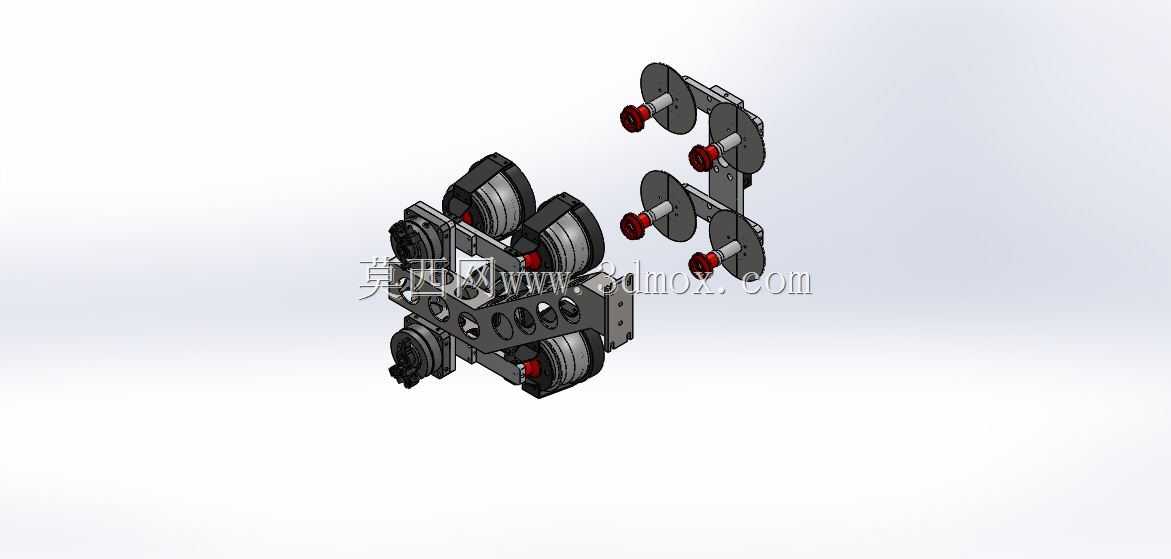

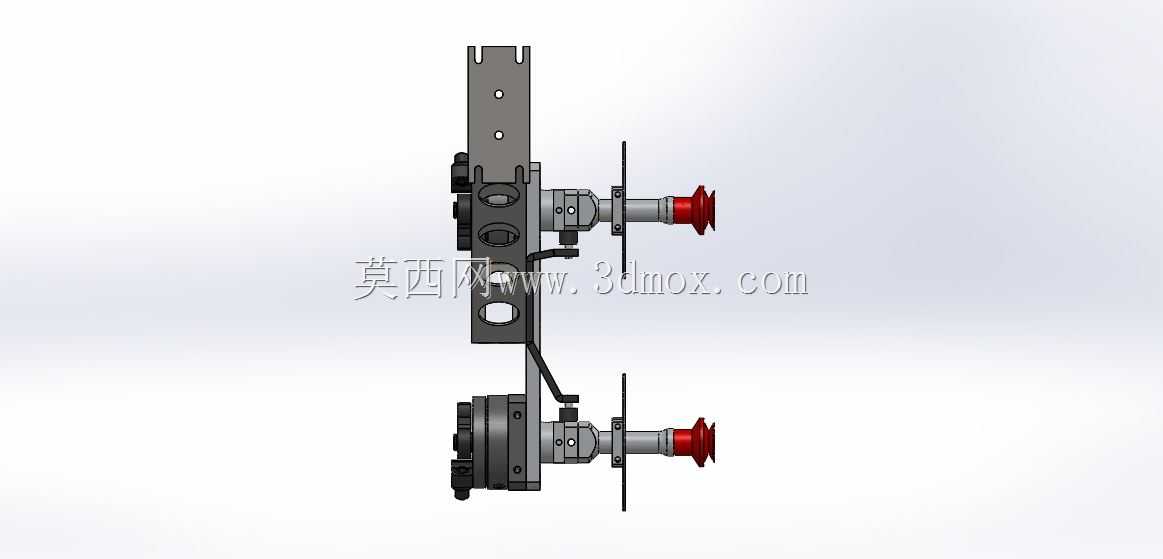

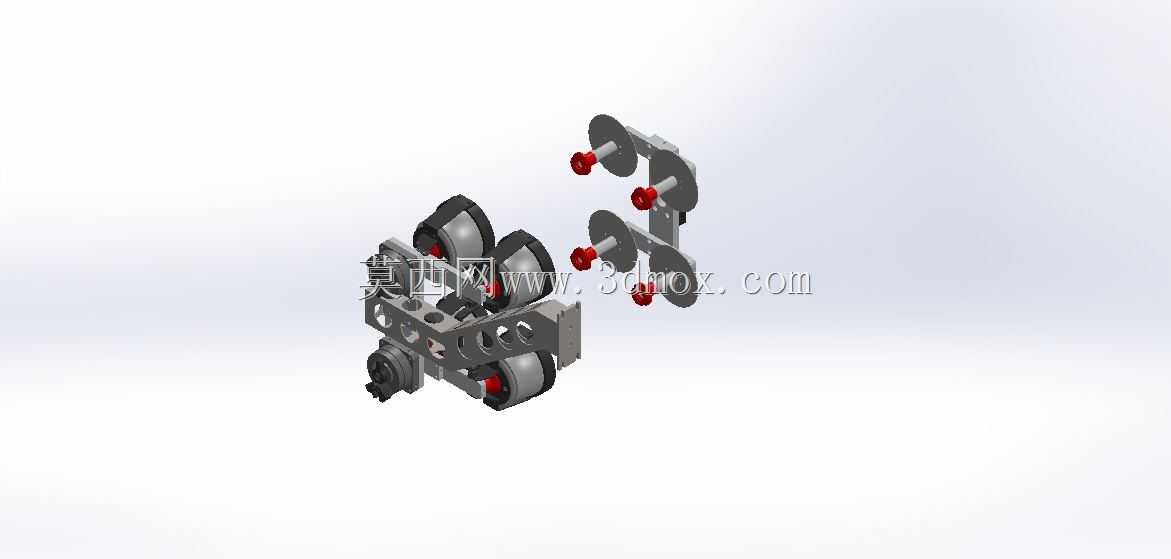

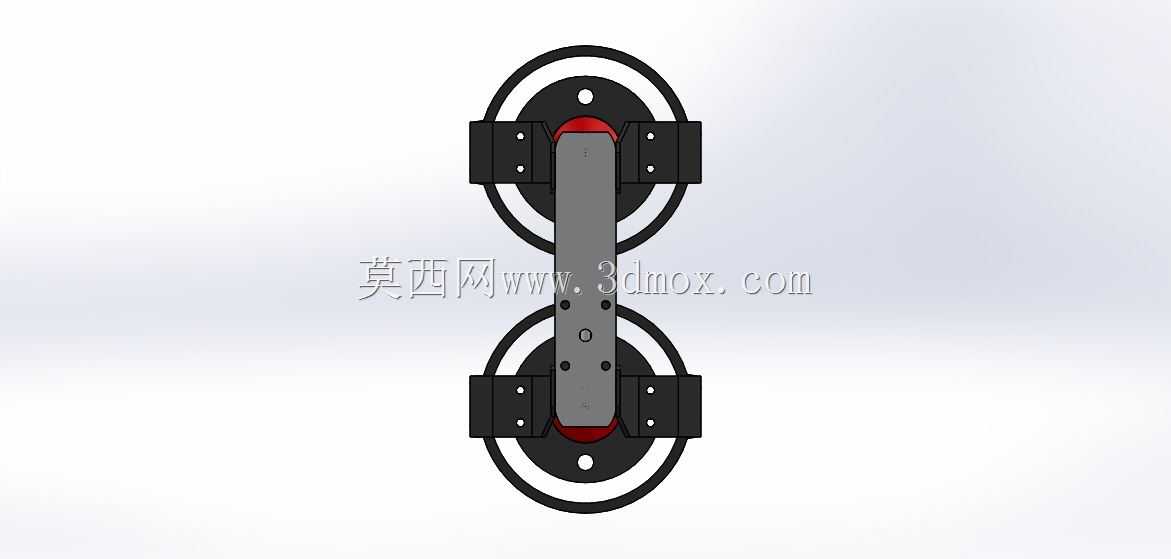

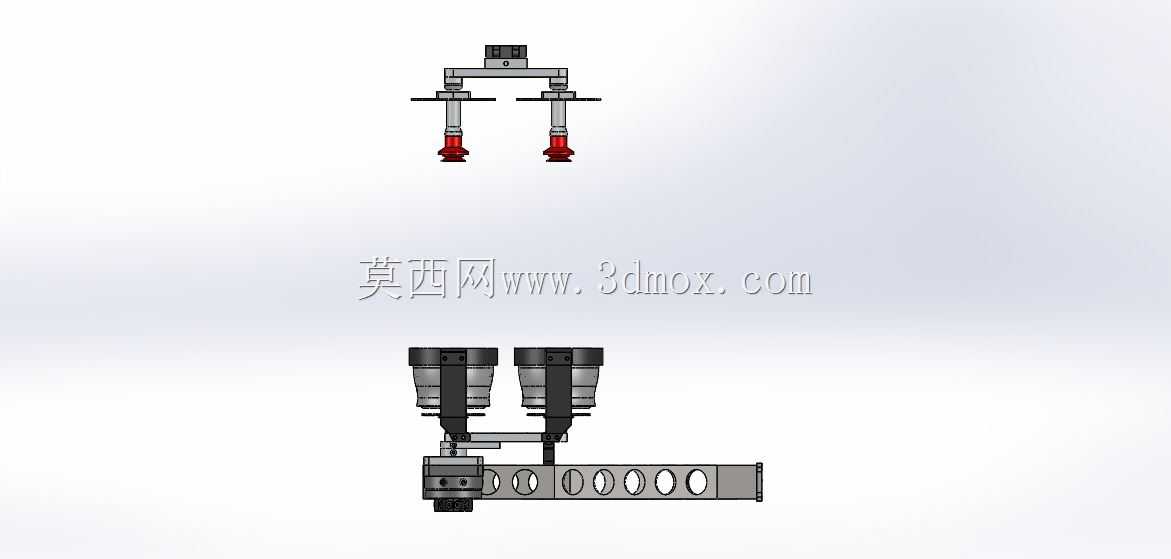

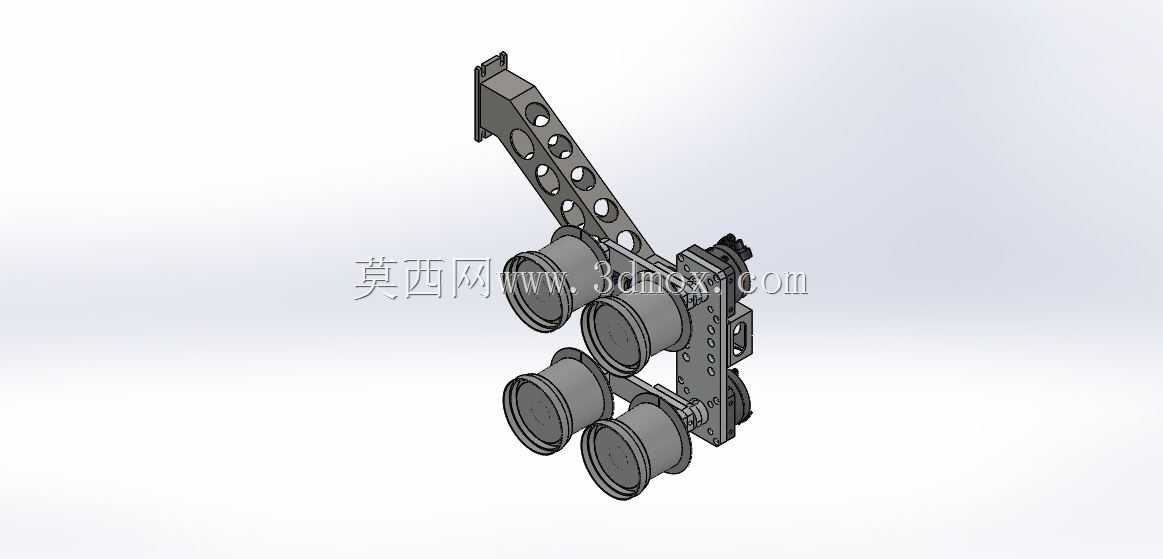

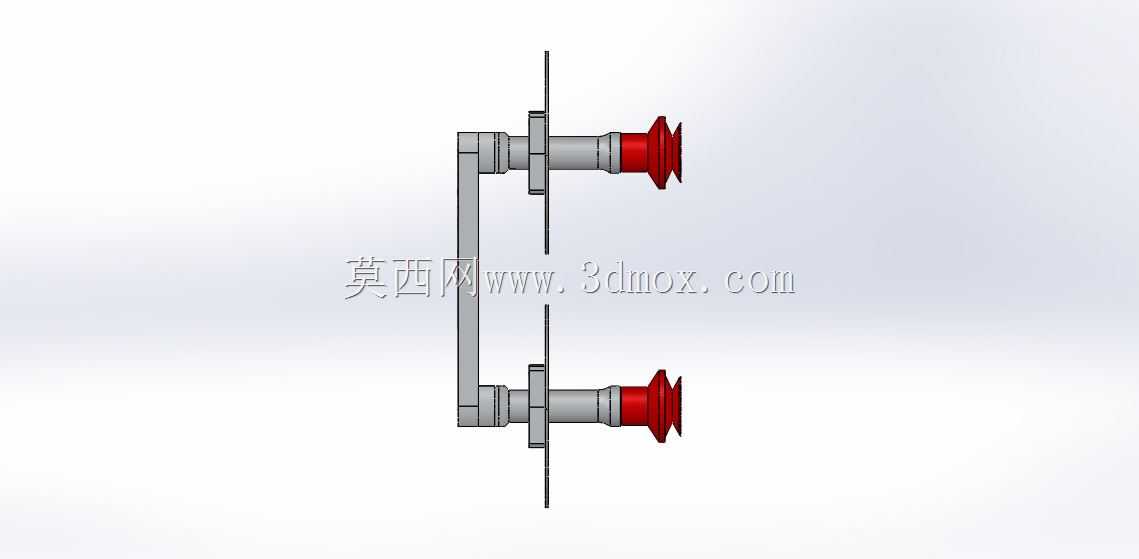

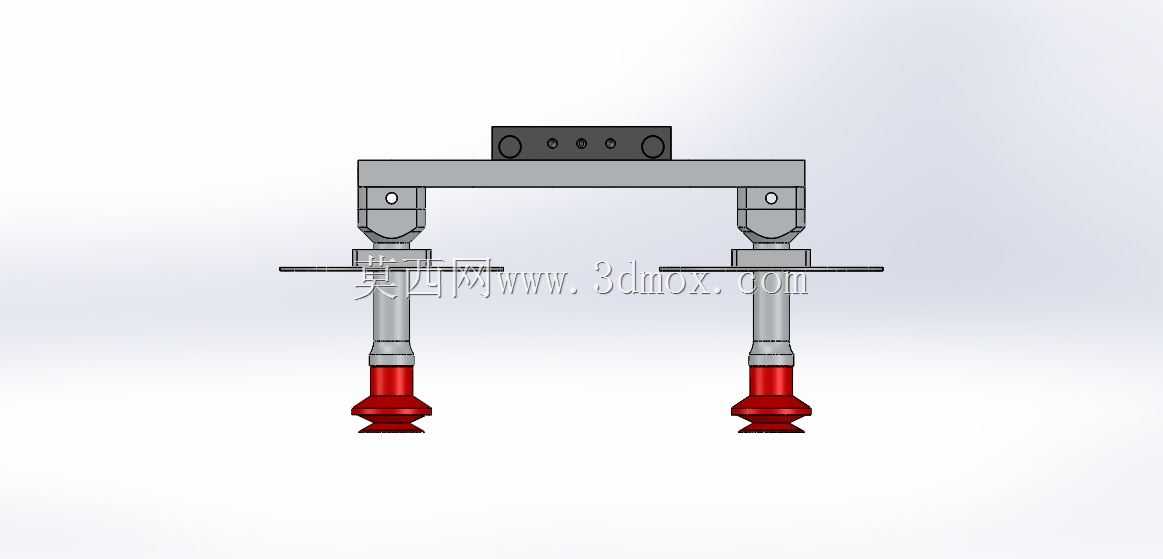

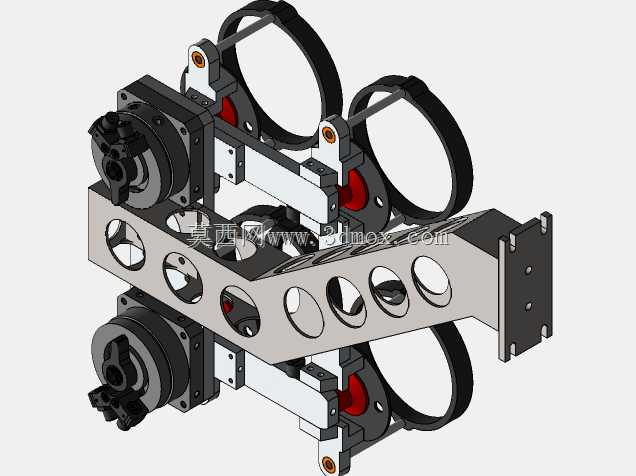

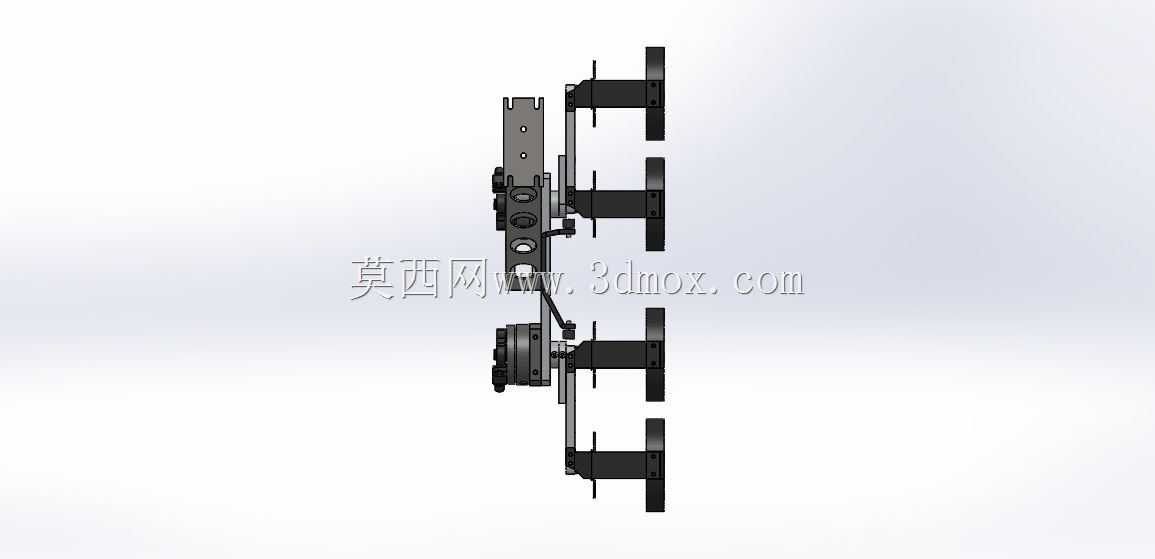

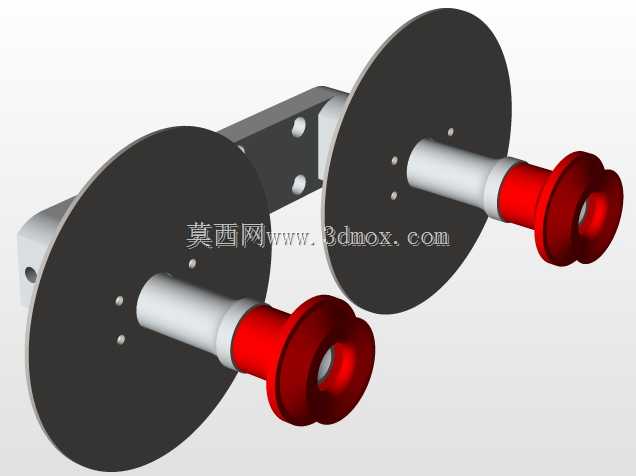

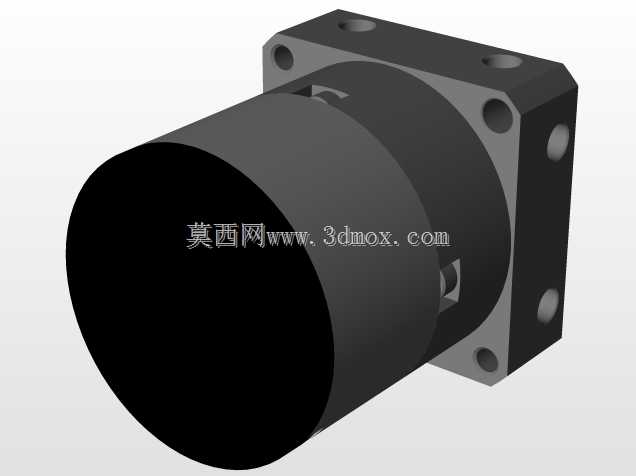

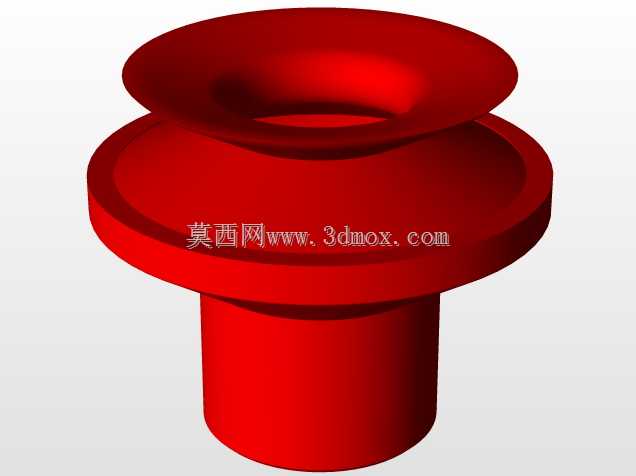

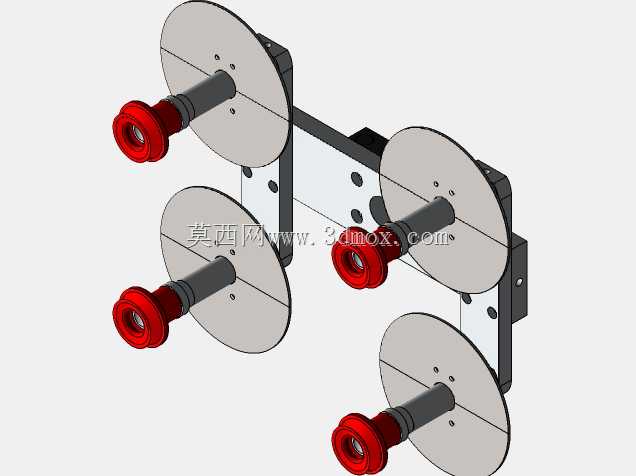

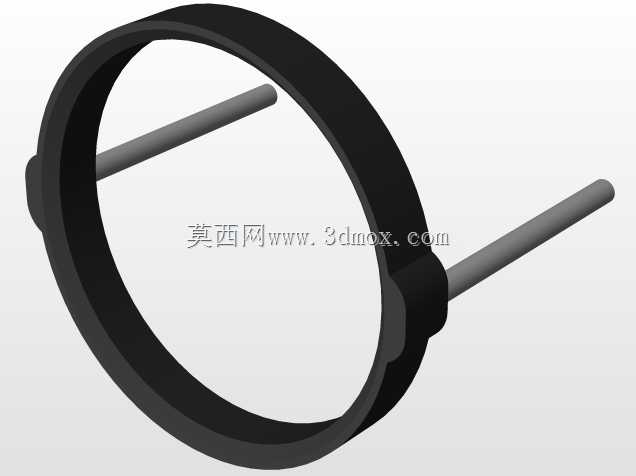

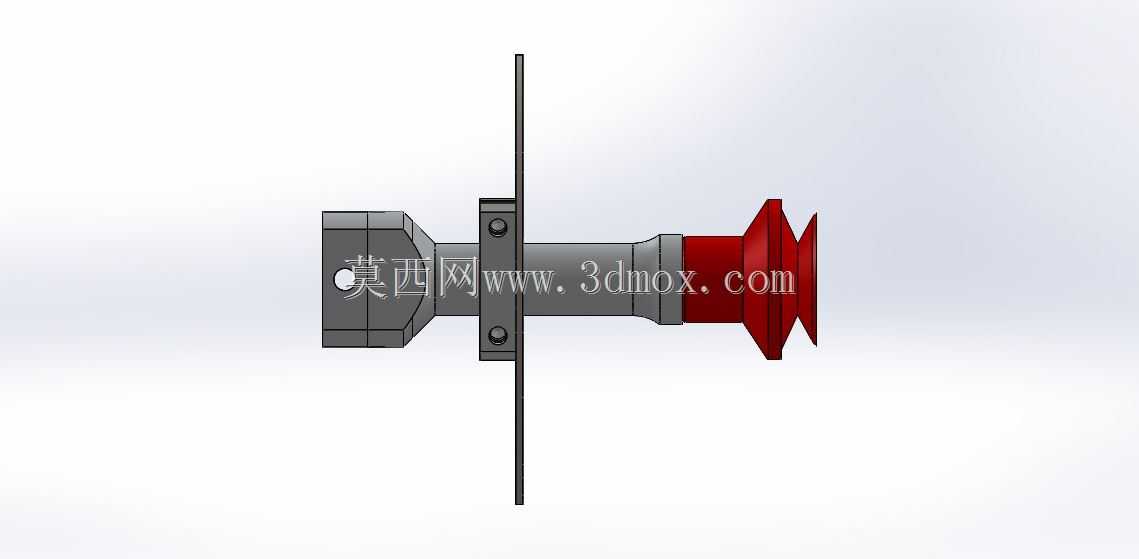

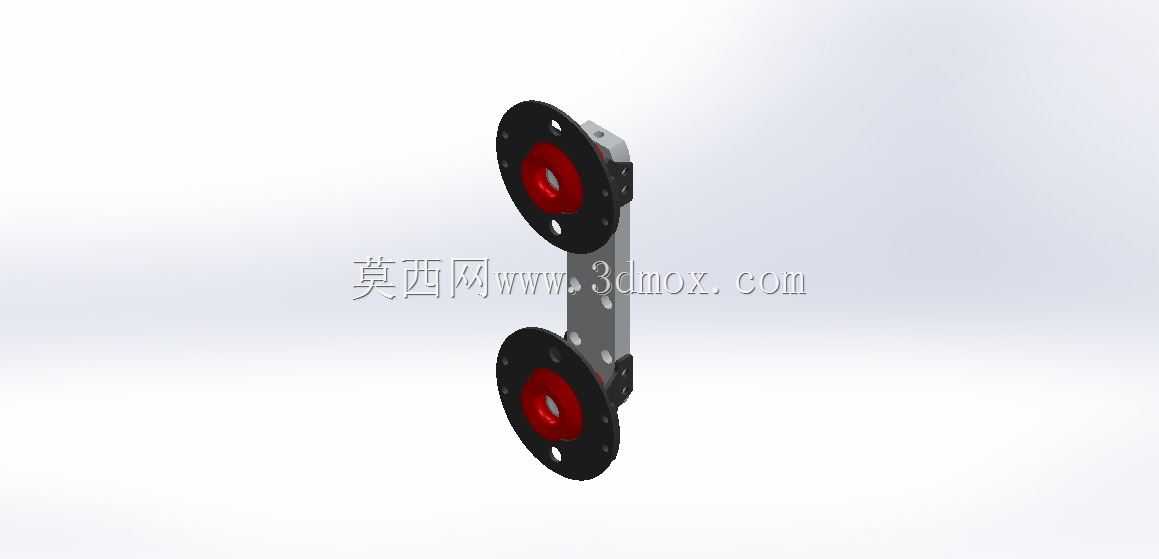

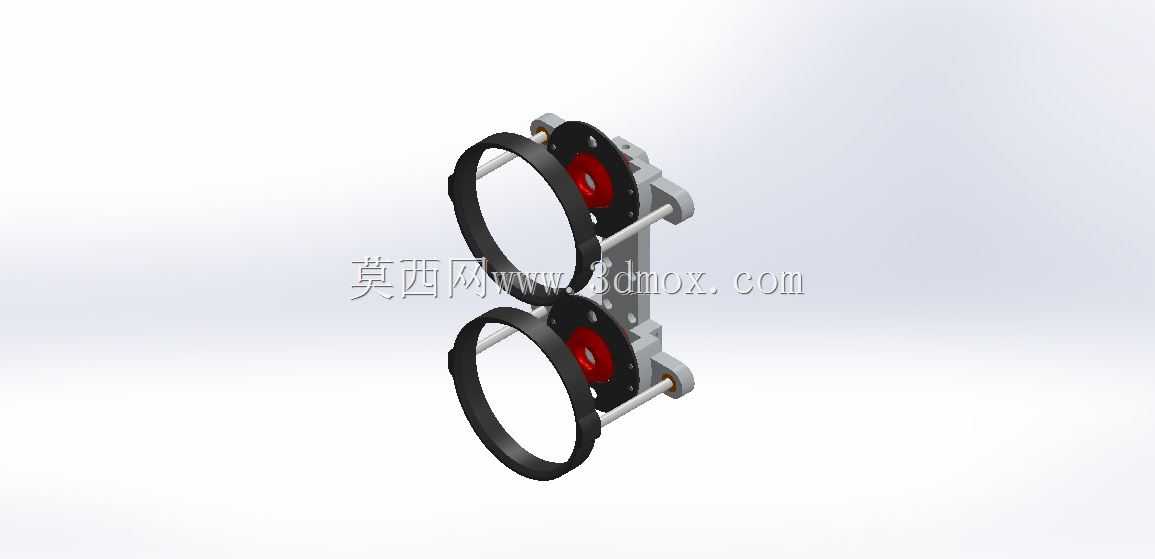

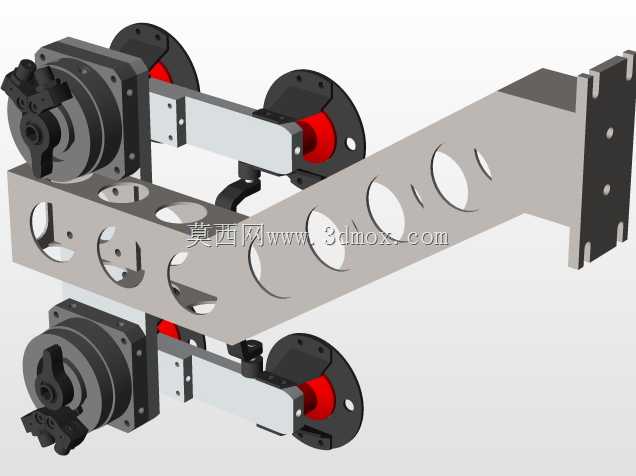

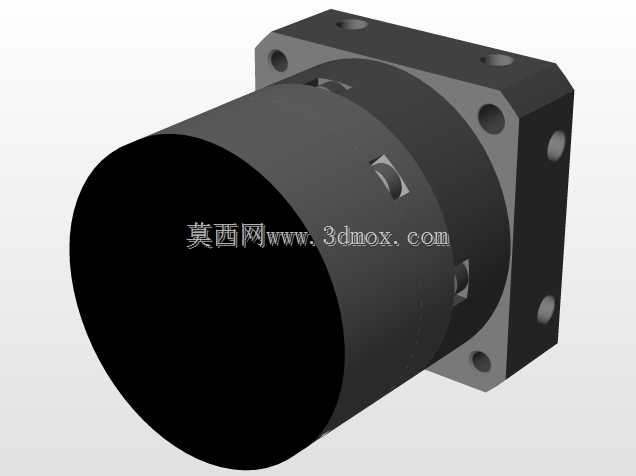

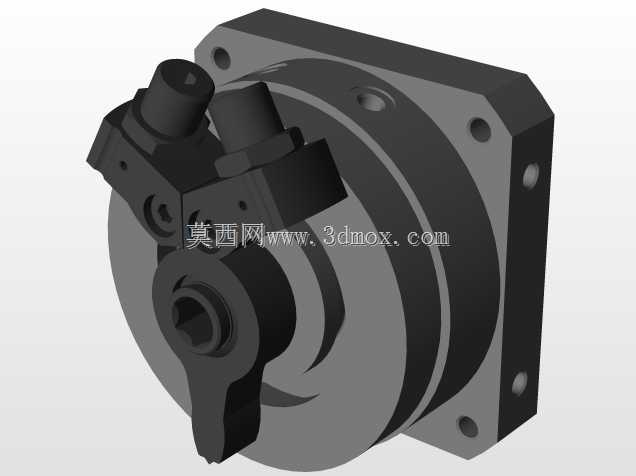

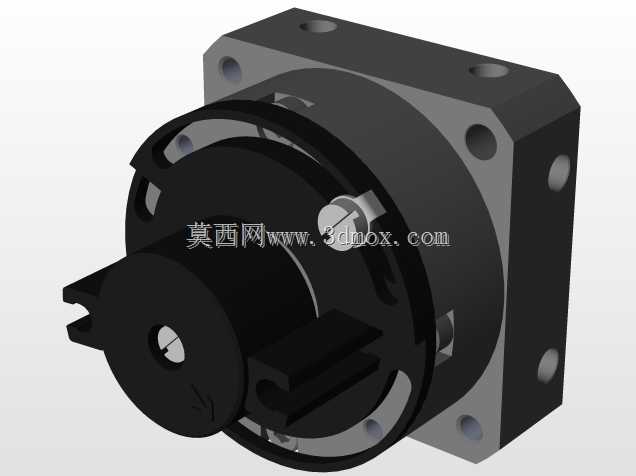

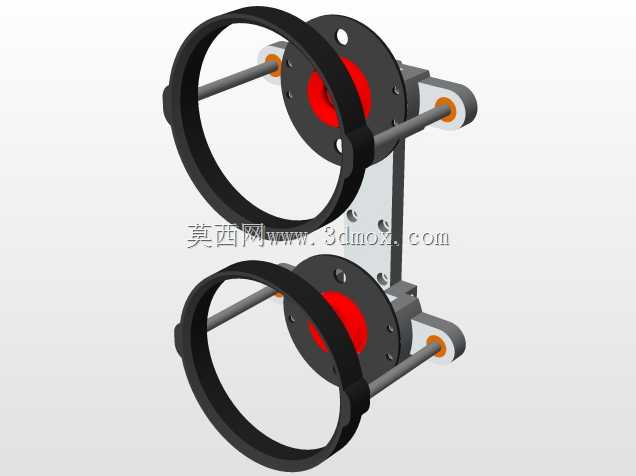

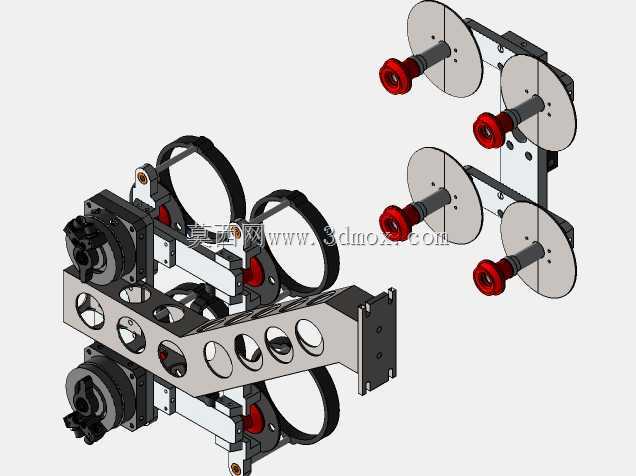

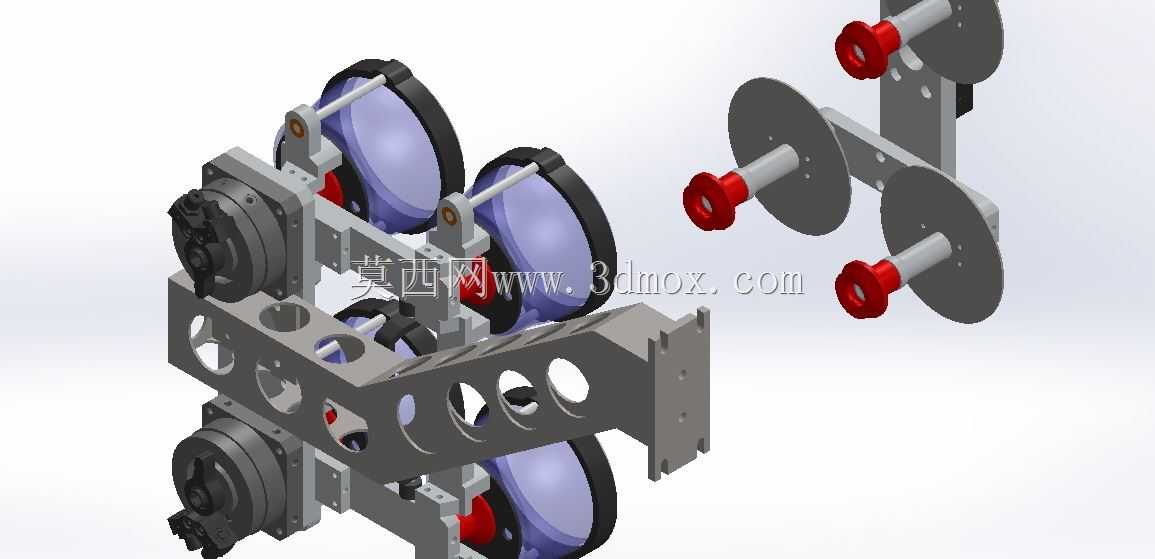

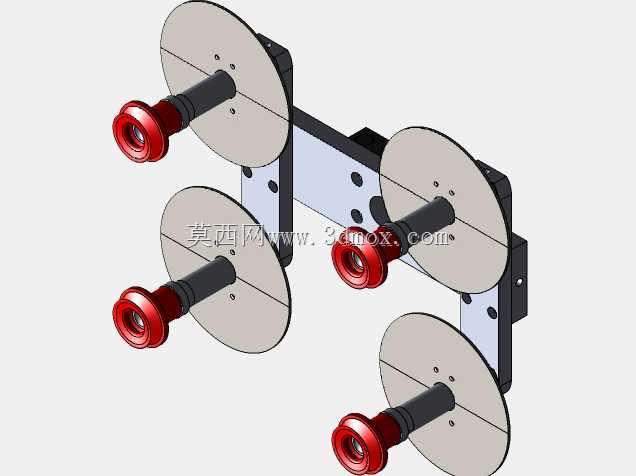

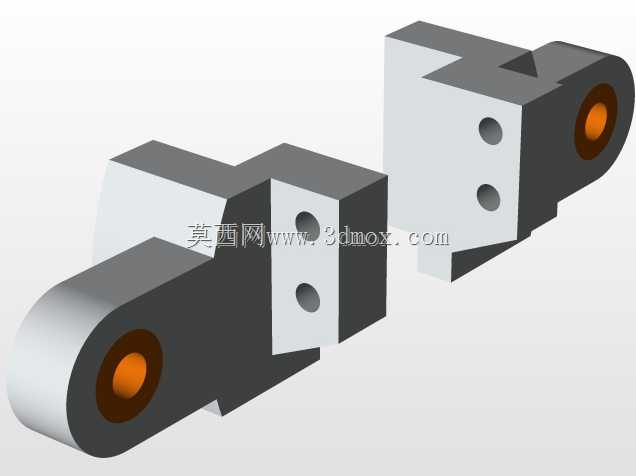

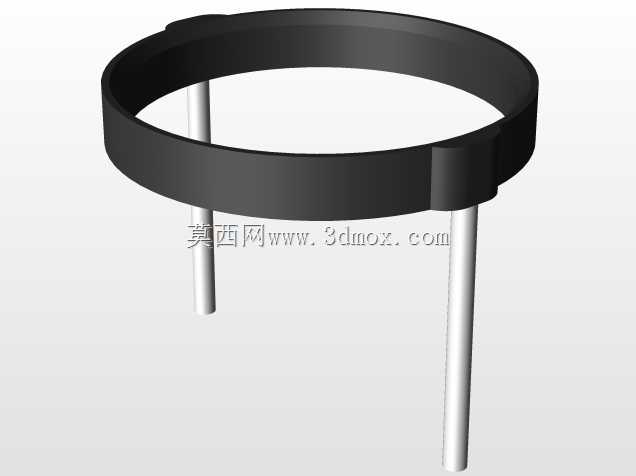

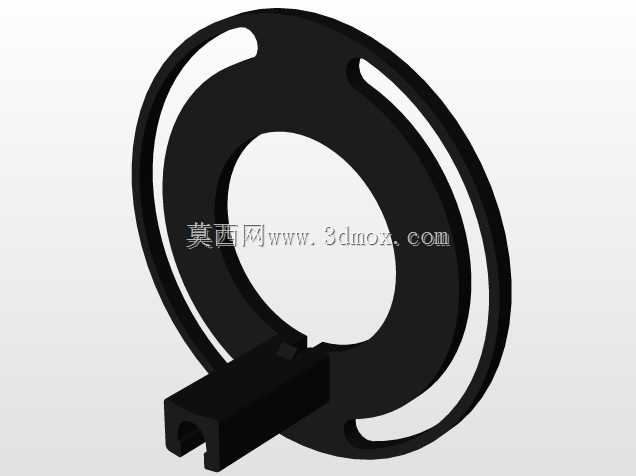

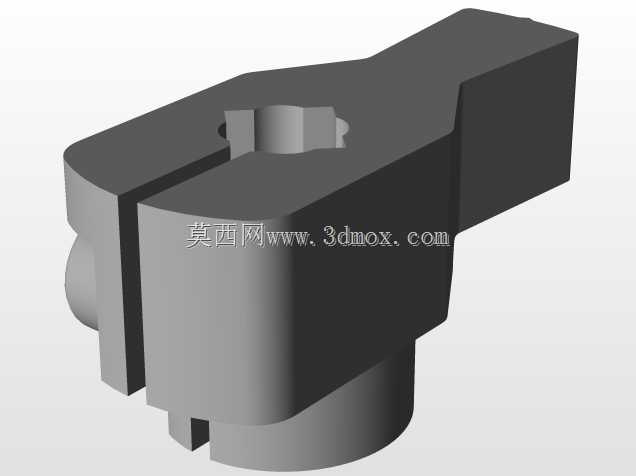

　　夹持单元采用对称式分层排布，上下两层共配置四组环形夹持模组，每组模组对应独立的驱动与导向结构，可实现单组独立控制或多组同步动作，适配不同直径的环形工件抓取需求，夹持接触位置采用仿形圆弧接触面，可避免硬质接触对工件表面造成的压伤、划痕，适配表面质量要求较高的精加工零件转运。每组夹持模组的导向部分采用线性滑轨副做运动导向，配合复位弹性元件保证开合动作的平顺性，驱动端内置的力反馈结构可根据工件材质调整夹持力大小，针对薄壁类环形零件可将夹持力控制在合理区间，避免夹装变形问题。

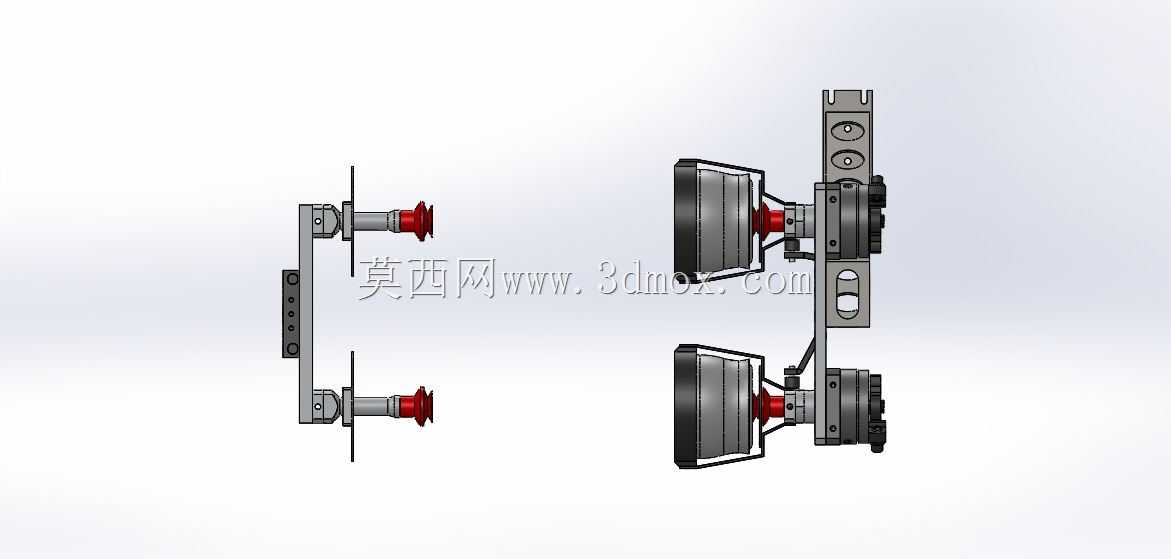

　　从安装边界来看，整套工具的横向伸出长度控制在机器人额定负载对应的悬臂安全范围内，各夹持工位的旋转中心与法兰安装面的位置经过严格校核，保证机器人在满速运行时的整体动平衡，不会出现偏载引发的关节过载问题。走线槽集成在主体梁的内侧空间，所有驱动管线、传感器线缆均可从梁体内部穿入后连接至机器人端的管线包，避免外部走线在机器人高速运动时出现管线缠绕、拉扯磨损的问题，提升长期运行的可靠性。

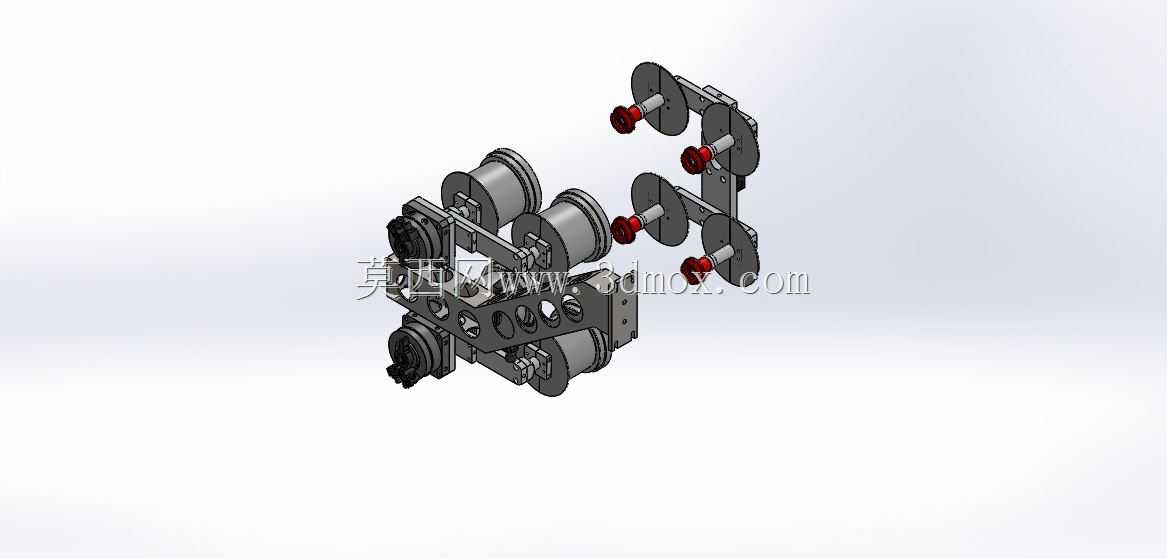

　　在实际产线应用中，这套工具可配合机器人完成多工位同时取放，比如在机加工自动线中，可一次性完成四个工位的待加工工件上料与成品工件下料，相比单夹具的两次往返动作，可将单循环时间压缩40%以上；在装配工位中，可同时携带多组不同规格的环形零件依次完成装配，减少机器人来回取件的空行程。设计过程中针对夹持工位的位置精度做了专项优化，每组夹持模组的安装基准面都经过精加工处理，装配后各夹持中心的位置度公差控制在0.05mm以内，保证抓取工件后无需额外做位置补偿即可直接放入工装定位位，降低机器人调试的复杂度。夹持模组的开合行程预留了足够的兼容空间，可适配一定直径范围内的环形工件，无需更换夹爪即可覆盖同系列多规格产品的生产需求，减少产线换型时的工装调整时间。整体结构没有采用冗余的复杂传动结构，所有运动部件都做了防尘密封处理，适配车间内存在切削液、金属粉尘的加工环境，日常维护仅需定期对导向滑轨做润滑保养即可，降低后期运维成本。
