双导杆活塞式直线运动导向执行单元

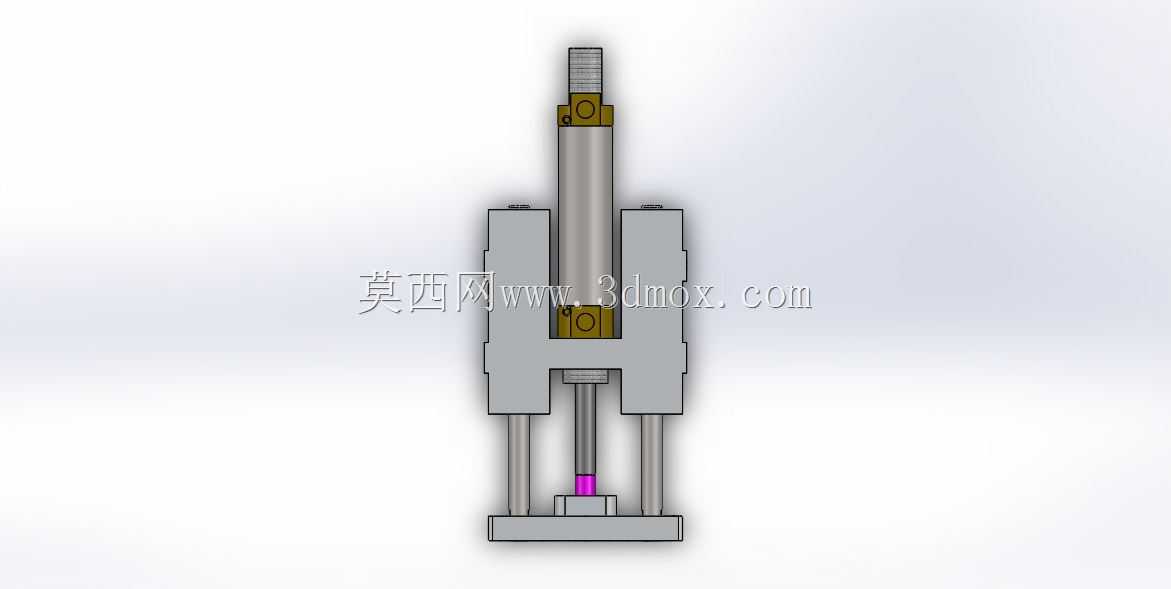

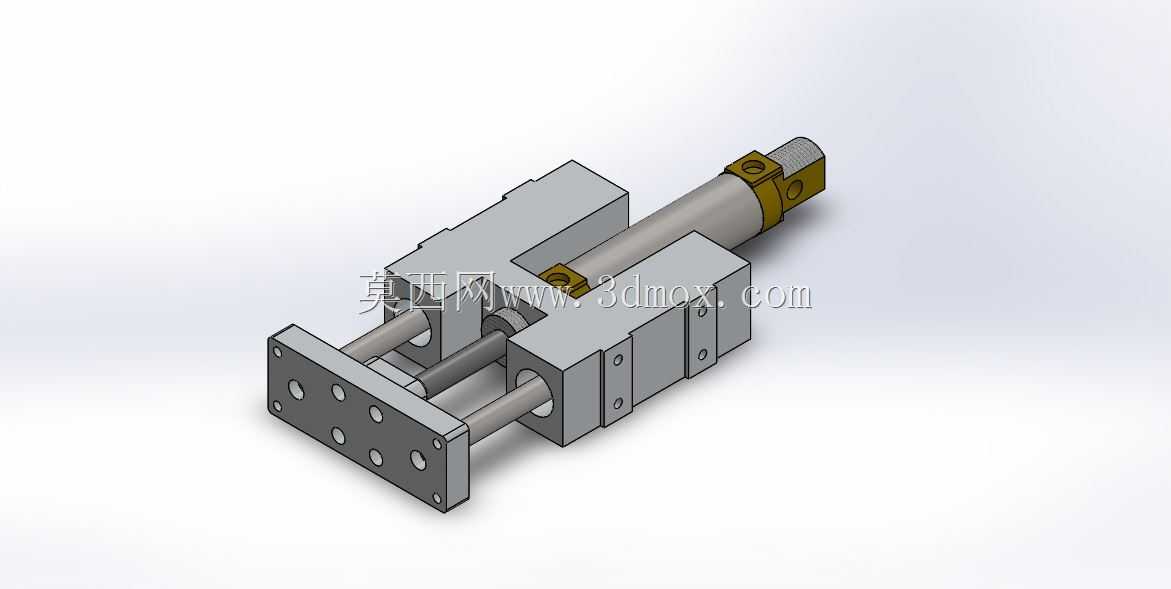

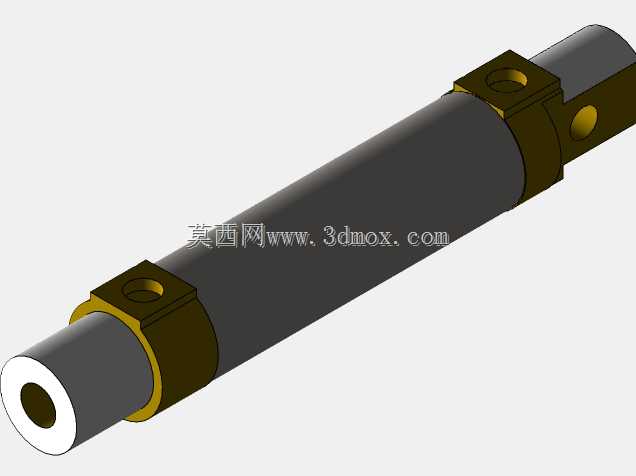

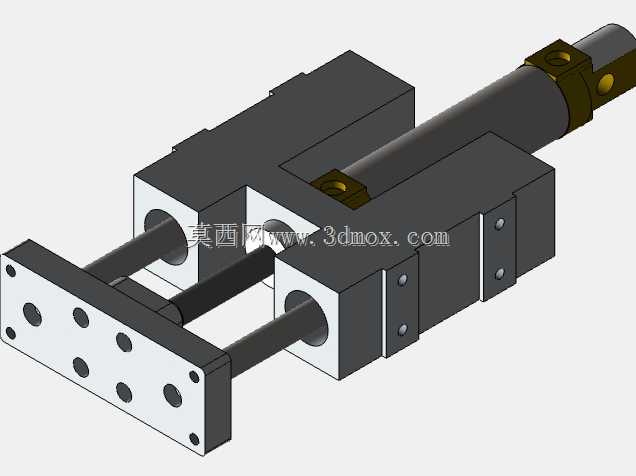

　　这款导向执行单元的核心设计逻辑，是解决常规单活塞杆气缸在侧向负载工况下活塞杆弯曲、运动卡滞、行程末端定位偏移的常见工程问题，在3C电子组装、小零件移栽、轻负载工装压紧、通讯产品装配工位这类对运动直线度有要求的场景中，这类带集成导向的执行组件比单独搭配气缸与外置导轨的方案安装效率高出不少，也能大幅压缩设备的布局空间。从结构布局来看，驱动端采用标准圆形活塞缸筒作为动力输出源，缸筒端部的金色连接块直接与滑动座体刚性锁固，避免了额外连接法兰带来的装配累积误差；两根平行布置的镀铬光导杆贯穿滑动座的两个直线轴承安装孔，导杆两端分别与前端安装法兰、后端缸体固定座刚性连接，滑动座在活塞的推拉作用下沿着两根导杆做往复直线运动，这种双导杆对称布局的抗扭性能远优于单导杆结构，可承受垂直于运动方向的一定侧向载荷，不会出现普通气缸活塞杆受侧力导致的密封件偏磨、漏气问题。

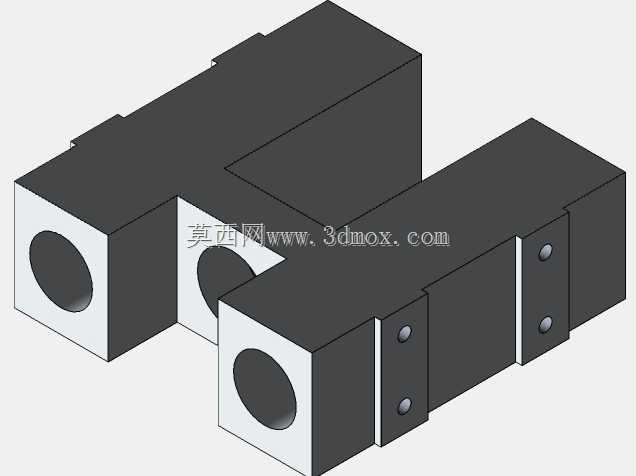

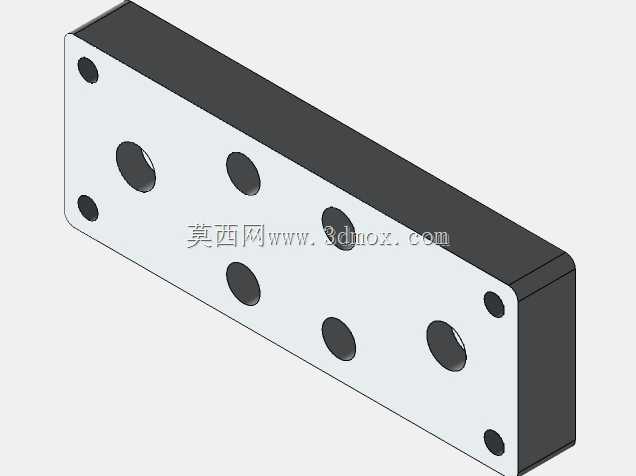

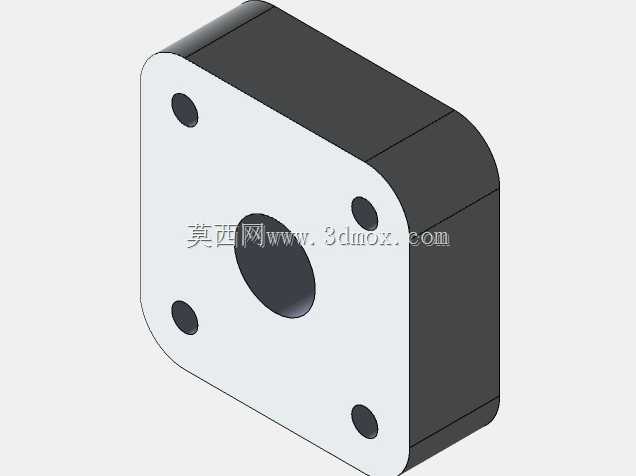

　　前端的安装法兰采用带密集安装孔的平板结构，孔位按照通用工装安装的标准间距排布，可直接固定吸盘座、夹爪、压头这类末端执行件，不需要额外设计转接板，减少设计人员的重复出图工作量；滑动座与缸筒的连接位置设置了定位销孔，装配时可快速保证缸筒轴线与导杆轴线的平行度，避免装配不当导致的运动阻力过大问题。从安装边界来看，整个单元的安装基准分为两个部分，后端的缸体固定座设置了两个贯穿安装孔，可从背面锁螺丝固定在设备立板上，也可通过底部的安装平面固定在型材台面上，两种安装方式的基准面都经过精加工，平面度控制在合理公差范围内，保证安装后导杆的水平或垂直精度；整体宽度控制在窄幅尺寸内，适合在排布密集的多工位转盘设备上并排安装，不会出现相邻单元的运动干涉。

　　设计过程中，导杆与直线轴承的配合间隙经过反复校核，既保证运动时无卡顿，又将径向窜动量控制在极小范围内，满足精密装配工位对重复定位精度的要求；活塞的行程可根据实际工位需求做系列化调整，滑动座的润滑槽预留了润滑脂加注位置，长期运行时可在不拆解结构的情况下完成润滑维护，延长组件的使用寿命。在实际产线应用中，这类导向单元常用来完成小零件的短距离推送、工位间的轻载移栽、测试工位的探头进给动作，相比无杆气缸搭配导轨的方案成本更低，相比普通笔形气缸的抗侧载能力更强，对于负载在数公斤以内、行程在几十到上百毫米区间的直线往复动作，这类集成式导向单元是性价比极高的选择，不需要设计人员单独做导向结构的力学计算、导轨选型、装配公差校核，可直接选型安装，大幅缩短设备的设计与装配周期。

　　结构上所有棱角都做了工艺倒角处理，既避免装配时划伤操作人员，也减少了应力集中导致的零件开裂风险；缸筒与固定座的连接部位设置了密封挡圈，可阻挡车间内的粉尘、切削液进入滑动配合面，适配车间内的复杂工况环境。
