卧式注塑成型设备夹合机构结构设计

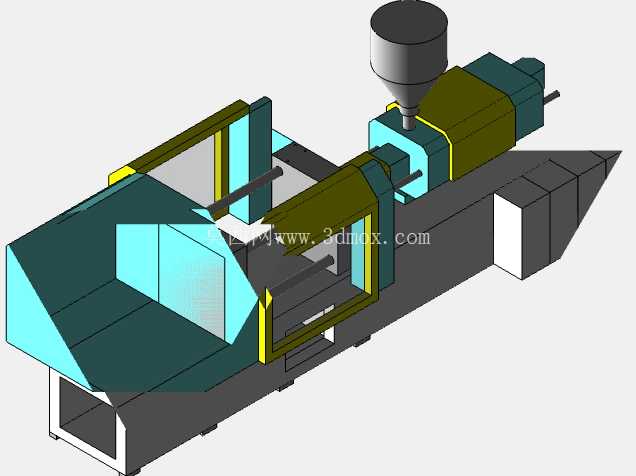

　　这套结构对应卧式注塑设备的合模与注射集成单元，在批量塑胶件生产场景中，这类结构是成型工序的核心执行载体，小到消费电子的塑胶外壳、精密接插件，大到家电结构件、汽车内饰塑胶部件的生产，都依赖这类合模与注射协同的结构完成熔融塑胶的充型、保压与冷却定型。从实际生产的工况需求出发，设计时首先要平衡合模力的均匀传递与射台移动的同轴精度，避免长期高压作业下出现模板偏移、射嘴漏胶的常见问题。

　　夹合单元的设计采用了双导柱导向的三板式结构，动模板沿导柱做直线往复运动，导柱表面做了硬化处理来降低长期滑动的磨损量，模板的受力面做了加强筋布局，将合模油缸的推力均匀分散到整个模腔接触面，避免局部应力集中导致的模板变形，进而影响成型件的尺寸精度。射台部分的料筒与螺杆做了同轴度公差约束，料筒外部的加热段分区布置，配合端部的喷嘴结构，能保证熔融塑胶在设定温度区间内稳定输送到模腔内部，料斗的安装位置做了落料角度优化，避免塑胶颗粒在进料口出现架桥堵塞的问题。

　　从安装边界来看，整套结构的底座采用整体式焊接机架做承载，机架上的安装平面预留了模架固定的T型槽位，不同规格的注塑模架可以通过压板快速固定在模板上，不需要额外做转接工装。动模板的行程范围覆盖了常见中小型注塑模的开模距离要求，顶出机构的安装位在动模板中心区域预留，适配机械顶出、液压顶出两种常见的顶出方式，能满足不同结构塑胶件的脱模需求。射台的整体移动导轨做了微调结构，安装时可以调整射嘴与模具浇口套的同轴度，保证射嘴贴合面无间隙，减少注射过程中的溢料风险。

　　设计过程中针对运动部件的干涉问题做了全行程校验，动模板在开合模的全行程范围内，与射台、安全门、周边防护结构都预留了足够的安全间隙，导柱端部的限位结构做了硬限位与软限位双重保护，避免设备误操作时出现模板超行程脱出的问题。润滑点位的布置沿着导柱、射台导轨、传动部件的摩擦面均匀分布，能接入设备的集中润滑系统，减少日常维护的工作量。整体结构的受力路径经过优化，合模时的反作用力直接通过拉杆传递到尾板，再传导到底座机架上，不会让机身侧板承受额外的弯曲应力，提升了整套设备长期运行的结构稳定性。

　　在实际选型适配时，这套夹合结构的锁模力参数适配中小型注塑件的生产需求，对应的注射量能覆盖百克级以内的塑胶件成型，适合小型加工车间的批量生产、或者实验室的成型工艺验证场景。结构上的模块化设计让后续的部件更换更加便捷，比如料筒螺杆磨损后可以单独拆卸更换，不需要拆解整个射台单元，导柱的衬套也设计成可拆卸结构，磨损后快速更换就能恢复导向精度，降低设备的停机维护时间。
