工业离心鼓风机带安装支架结构设计

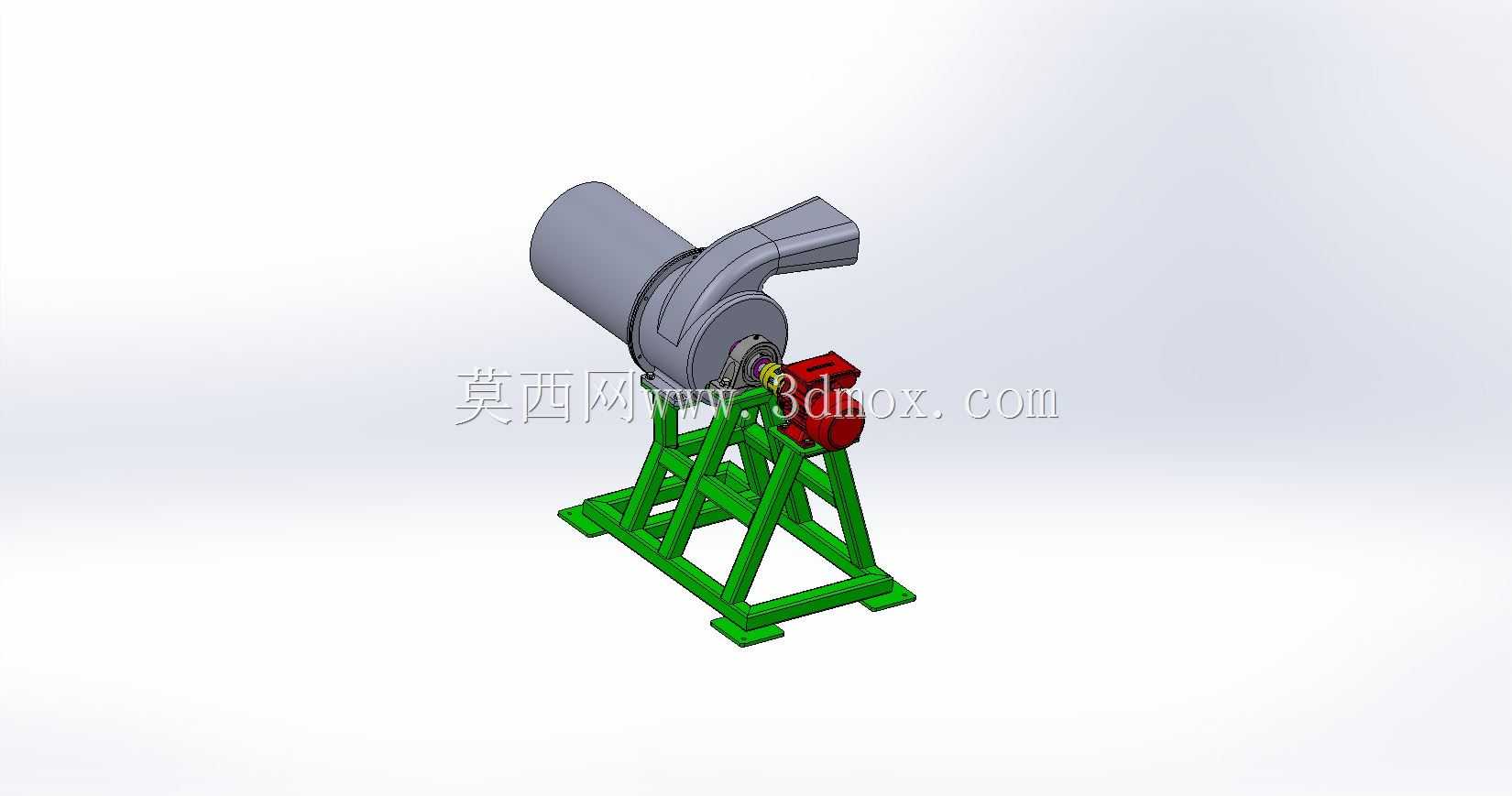

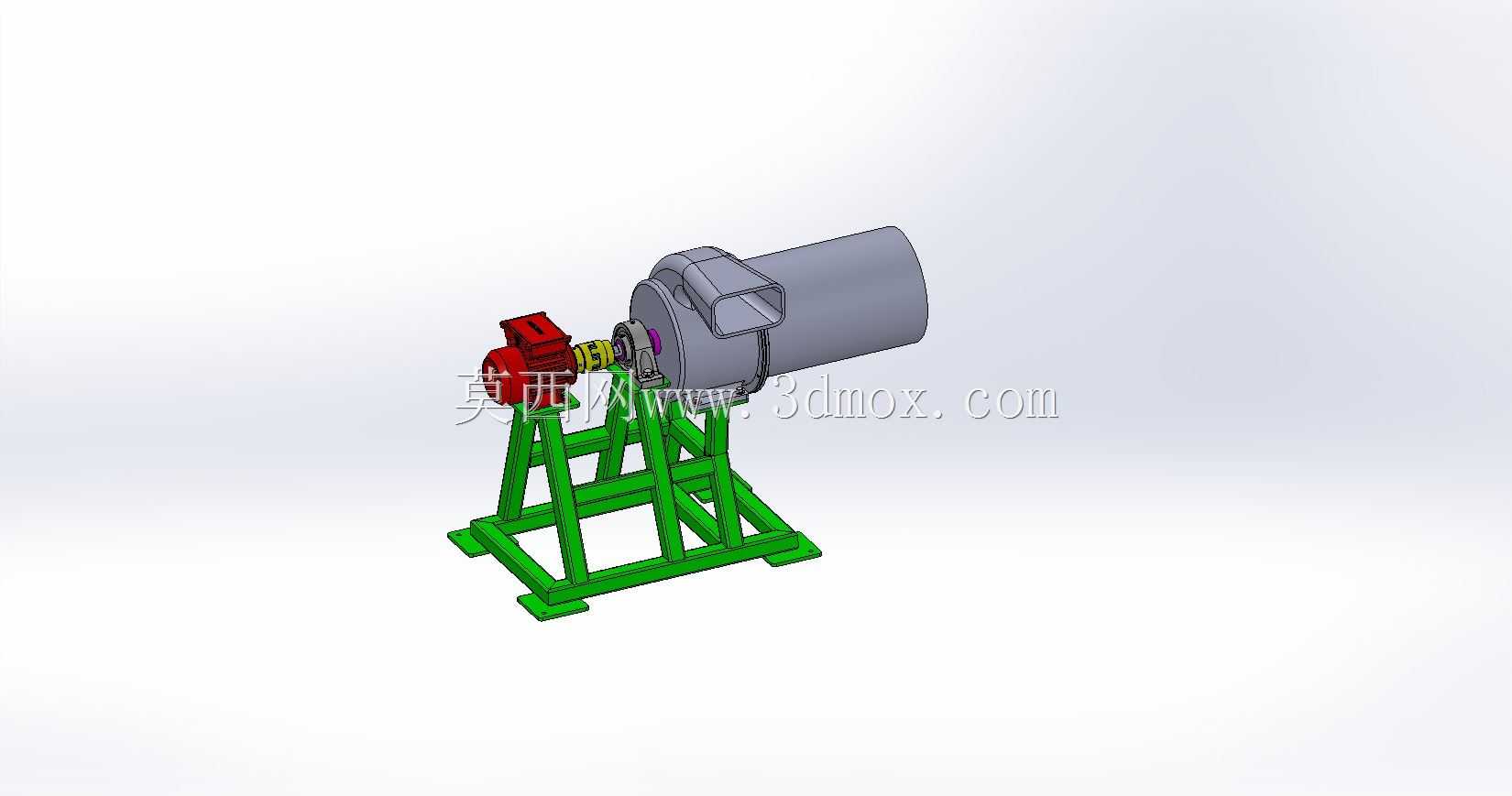

这款离心式鼓风机的三维结构设计，核心围绕工业场景下的稳定送风需求展开，整体采用蜗壳式风筒搭配一体式焊接支架的结构形式，可适配多数工业厂房内的固定安装工况。从实际应用场景来看，这类风机常被用于车间通风换气、生产工序中的气力送料、燃烧设备的助风供给、污水处理环节的曝气送风，也可配套在除尘系统、物料烘干线、粮食输送线中作为风源动力单元，覆盖轻工、化工、建材、粮食加工、环保处理等多个领域的送风需求。

从功能特性上看，该风机采用侧出风的蜗壳结构，叶轮内置在蜗壳腔体内，动力端通过联轴器与驱动电机直连，相比皮带传动的结构，直连形式的传动损耗更低，长期运行的维护点更少，适合需要连续不间断运行的工位。风筒的蜗壳型线按照等环量流道设计，可减少气流在腔体内的湍流损耗，出风口采用法兰式连接结构，可直接对接通风管道、送风软管或者工艺设备的进风端，无需额外做转接结构。驱动电机安装在支架的侧方安装位，电机轴与风轮轴的同轴度通过支架上的定位止口保证，安装时无需反复调整对齐，降低现场装配的难度。

设计过程中优先考虑了安装边界的适配性，底部支架采用型钢焊接的框架式结构，四个支脚预留了地脚螺栓安装孔，可直接固定在混凝土基础或者钢制设备平台上，支架的高度经过适配，保证风筒的中心高度与常规工业通风管道的布设高度匹配，减少现场安装时的管道弯折。整体结构的重心落在支架的几何中心范围内，即使风机满负荷运行产生振动，也不会出现重心偏移的问题，支架的型钢截面经过受力核算，可承受风筒、电机的总重量以及运行时的动载荷，无需额外做加强结构。

外形尺寸方面，风筒的轴向长度控制在适配多数车间安装空间的范围内，出风口的朝向可根据实际安装需求在支架上调整角度，满足不同方向的接管需求。电机的安装位预留了足够的散热空间，电机外壳与支架、风筒之间留有足够的间隙，避免运行时热量积聚影响电机寿命。接线盒的位置设置在电机侧方，方便现场布线操作，无需额外预留接线操作空间。

从结构细节来看，风筒与支架之间采用螺栓连接的固定形式，而非整体焊接，方便后期维护时拆卸风筒清理内部积尘，或者更换磨损的叶轮部件。叶轮采用后倾式叶片设计，运行时的噪音更低，送风压力更平稳，适合对送风稳定性有要求的工艺工位，比如粮食输送、精密件吹干这类对气流波动敏感的场景。进风口位置设置了防护网结构的安装位，可根据使用需求加装防护网，避免杂物被吸入风筒打坏叶轮，也能防止运维人员误触转动部件造成安全隐患。

在实际选型适配时，该结构的风机可根据不同的风压、风量需求更换对应功率的电机，支架上的电机安装位预留了不同机座号电机的安装孔位，无需重新制作支架即可完成动力升级，适配不同的工艺送风需求。整体结构没有冗余的设计部件，所有结构件都兼顾功能与安装便利性，比如支架的横撑同时作为电机接线的走线架，可固定穿线管，避免现场布线凌乱；风筒上的吊环位置设置在重心正上方，方便设备吊装时保持水平，减少吊装就位时的调整工作量。

针对不同的使用场景，该结构还可做适配性调整，比如用于腐蚀环境时可将风筒材质更换为不锈钢，用于高温送风场景时可在联轴器位置加装隔热结构，避免高温传导至电机端影响电机运行。整体设计完全围绕工业现场的实际安装、使用、维护需求展开，没有多余的装饰性结构，所有尺寸边界都符合常规工业设备的安装规范，可直接用于设备配套或者独立安装使用。
