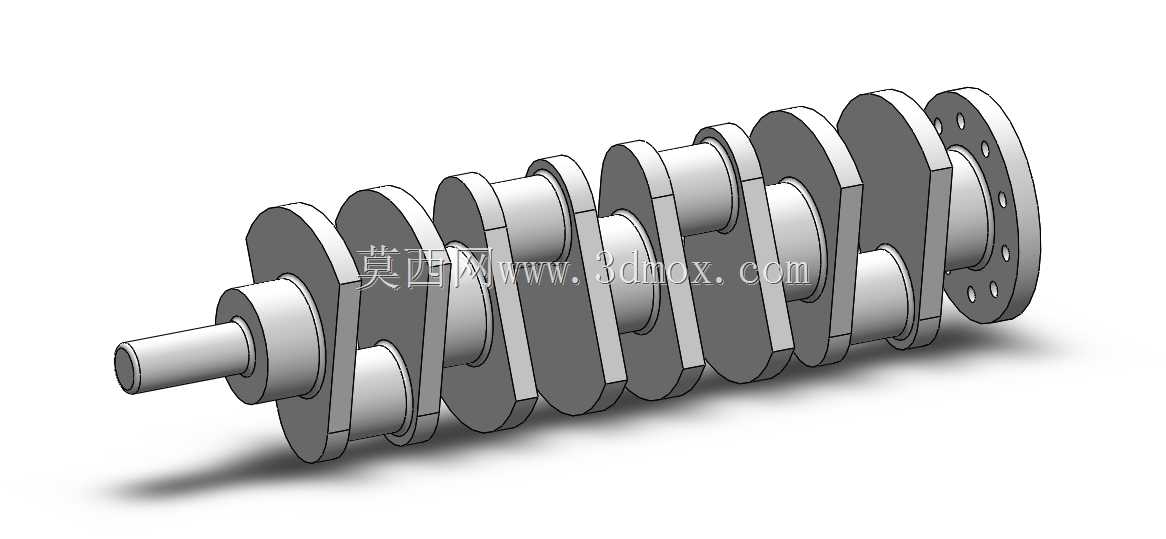

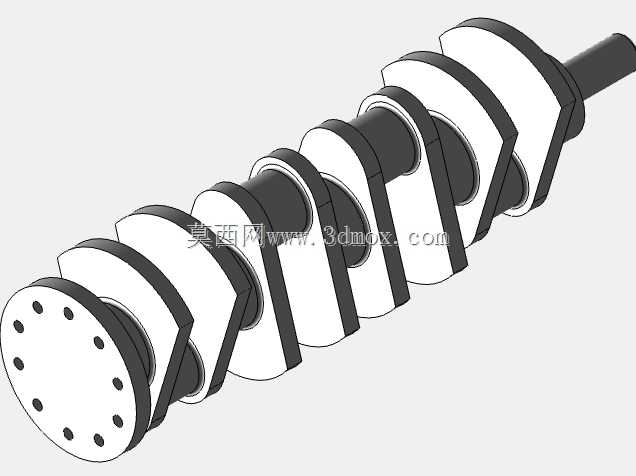

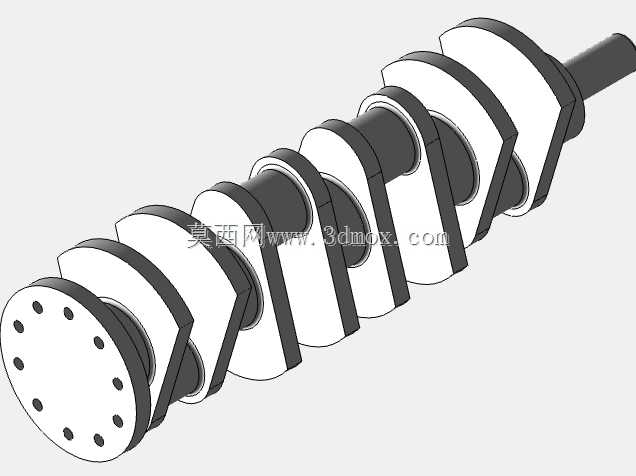

直列四缸发动机曲轴结构三维数模

　　在往复式内燃机的动力传递链路中，曲轴是承接活塞往复运动、转换为旋转扭矩输出的核心承载部件，其结构合理性直接决定整机的运转平顺性、疲劳寿命与NVH表现。这款曲轴采用直列四缸全支撑结构设计，对应四缸内燃机的1-3-4-2发火顺序做了曲柄销相位排布，相邻曲柄销夹角设置为180度，可保证各缸发火间隔均匀，让整机运转时的惯性力与力矩实现一阶、二阶的基础平衡，减少额外平衡轴的配置需求，适配多数1.0L-2.0L排量区间的民用乘用车、小型工程机械动力单元。

　　从结构细节来看，该曲轴的主轴颈与曲柄销均采用等强度圆角过渡设计，避免应力集中导致的疲劳断裂，曲柄臂采用椭圆形截面优化，在保证足够抗弯、抗扭截面模量的前提下，尽可能削减非必要的结构重量，降低曲轴运转时的转动惯量，提升发动机的油门响应速度。曲轴输出端集成了法兰连接结构，法兰端面预制了均匀分布的螺栓孔位，可直接与飞轮总成、离合器从动盘做刚性连接，输入端预留了正时齿轮、皮带轮的安装轴颈与键槽定位结构，可匹配正时链条、正时皮带两种配气传动方案的安装需求。

　　在实际装配场景中，这款曲轴的主轴颈直径、曲柄销直径的尺寸公差严格按照内燃机曲轴轴颈配合标准设计，与轴瓦的配合间隙控制在合理区间，既保证润滑油膜的稳定形成，又避免间隙过大导致的机油压力异常、轴瓦敲击问题。曲轴的轴向定位设置在中间主轴颈位置，通过止推片限制曲轴运转时的轴向窜动量，保证配气机构、离合器的工作位置稳定。从建模逻辑来看，该数模完整还原了曲轴的所有工艺结构特征，包括轴颈表面的油孔通路——斜向贯通的油道可将主油道的压力润滑油输送到各个曲柄销位置，为连杆轴瓦提供持续润滑，同时带走轴颈摩擦产生的热量；曲柄臂上的平衡块结构与曲柄为一体化设计，平衡块的重心位置经过精确计算，可抵消活塞连杆组往复运动产生的一阶惯性力，降低发动机高转速运转时的振动幅度。

　　在安装边界上，该曲轴的总长度、各主轴颈的中心距完全匹配直列四缸发动机的缸体主轴承座孔位间距，安装时无需对缸体结构做额外修改，可直接适配现有成熟缸体的生产线装配要求，曲轴的回转半径经过严格校核，运转时曲柄、连杆大头不会与缸体下部、油底壳发生运动干涉，预留的安全间隙满足高转速工况下的曲轴形变避让需求。在实际应用场景中，这类曲轴除了适配传统燃油乘用车的动力单元，还可经过材质调整适配小型柴油发电机组、农用机械动力、小型船舶舷外机的动力输出需求，不同应用场景下仅需调整轴颈表面淬火硬度、平衡块配重参数即可满足不同负荷、不同转速区间的使用要求。建模过程中对曲轴的所有圆角、倒角、油孔倒角都做了精确还原，没有做简化处理，可直接用于后续的有限元强度分析、运动学仿真、装配干涉检查等工程环节，也可作为内燃机结构教学、维修培训的演示模型使用，帮助从业者直观理解曲轴的动力传递逻辑、润滑通路走向、装配定位关系。
