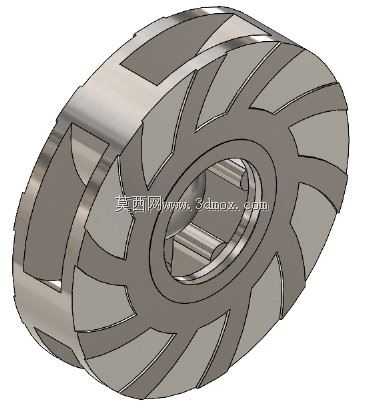

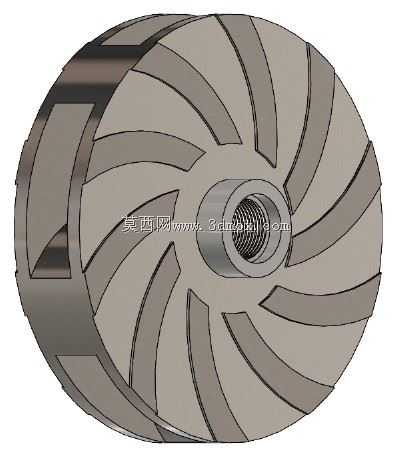

闭式结构离心泵叶轮三维设计模型

　　在市政供水、化工流体输送、暖通循环水系统等常规低杂质流体输送场景中，离心泵的运行效率与过流部件的设计合理性直接相关，其中闭式叶轮作为核心做功部件，其结构设计直接决定泵的扬程、效率与运行稳定性。这款闭式叶轮采用前后盖板全包覆叶片的结构形式，区别于开式、半开式叶轮的结构特点，叶片流道处于相对封闭的空间内，能够有效减少流体在叶片边缘的泄漏损失，因此更适合输送固体颗粒含量低于0.1%、黏度接近清水的低杂质液体，在常规清水输送、洁净化工介质输送、中央空调循环水等场景中应用广泛。

　　从结构设计逻辑来看，该叶轮的叶片采用后弯式扭曲叶片构型，叶片进口边延伸至叶轮进口靠近轮毂的位置，能够适配流体轴向进入叶轮后的流向转变，减少流体进入叶轮流道时的冲击损失，降低泵在额定工况下的气蚀风险。叶轮中心的轮毂孔采用带键槽的通孔设计，能够与泵轴通过平键实现周向固定，传递电机输出的扭矩，轮毂的轴向长度经过匹配计算，能够保证叶轮与泵轴装配后有足够的配合接触面积，避免运行过程中出现叶轮松动、偏摆的问题。叶轮前后盖板的外圆与泵体的密封环位置预留有标准的径向配合间隙，该间隙值控制在0.2-0.5mm区间内，既能够保证叶轮转动时不与泵体、密封环发生摩擦剐蹭，又能够尽可能减少高压流体从叶轮出口回流至进口的容积损失，保证泵的容积效率处于较高水平。

　　从安装边界来看，该叶轮的轴向定位依靠轮毂端面与泵轴轴肩的贴合实现，叶轮进口侧的口环位置与泵体进水段的密封环形成配合，安装时需要保证叶轮出口中心与泵体蜗壳的流道中心对中，偏差值需控制在0.1mm以内，否则会出现流道偏置导致的径向力增大，引发泵运行时振动超标、轴承过早磨损的问题。在实际选型匹配过程中，该叶轮的流道宽度与叶片出口安装角经过参数匹配，适配比转速在60-120区间的单级单吸离心泵，能够在额定转速2900r/min的工况下提供稳定的扬程输出，叶片的数量经过水力优化，既能够保证流体在流道内的流动均匀性，减少流动分离导致的水力损失，又不会因为叶片数量过多导致流道过流面积减小，降低泵的大流量工况通过能力。

　　在三维建模过程中，叶片的曲面造型需要严格按照水力设计的木模图进行放样，保证叶片型面的光滑过渡，避免出现局部凸起、凹陷导致的流道内涡流产生，前后盖板与叶片的连接位置采用圆角过渡处理，减少应力集中的同时，也能够降低流体在转角位置的流动阻力。对于设备运维与结构设计人员来说，这类闭式叶轮在装配前需要做静平衡校验，平衡精度等级需达到G6.3级以上，避免叶轮自身质量不平衡导致的泵组振动，在输送含有微量细小颗粒的介质时，需要匹配对应的耐磨材质或者在叶轮口环位置堆焊耐磨层，延长叶轮的使用寿命。在实际工程应用中，这类闭式叶轮的运行效率普遍比同参数的半开式叶轮高5%-10%，但由于流道相对封闭，不适合输送含有长纤维、大颗粒固体的介质，否则容易出现流道堵塞的问题，因此在选型阶段需要明确输送介质的固体含量与颗粒粒径，避免选型失配导致的设备故障。
