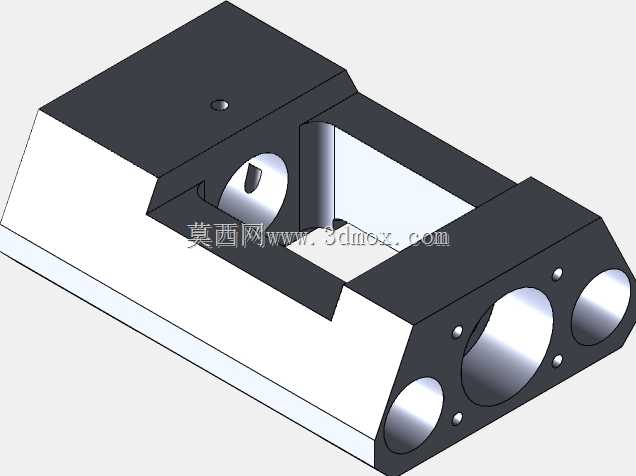

阀块类CNC加工成型机械零件结构设计

该零件属于液压阀组集成安装的核心承载构件，主要应用在工业液压站、小型液压动力单元、机床液压夹紧回路这类需要高度集成阀件的场景中，替代传统分散式管路连接的阀组安装结构，减少管路接头数量，降低系统泄漏风险，同时压缩液压系统的整体安装空间。从实际使用场景来看，这类零件常被安装在液压泵站的阀组安装面、自动化设备的液压执行机构旁，作为电磁换向阀、溢流阀、节流阀等液压阀件的安装基体，内部需要加工出连通各阀口的压力油路、回油油路、控制油路，实现液压油的定向导通与流量压力调控。

设计这类零件时，首先要匹配对应阀件的安装孔位尺寸，严格遵循阀件的安装面平面度要求，安装面的平面度公差需要控制在0.02mm以内，表面粗糙度达到Ra1.6，才能保证阀件安装后的密封性能，避免出现渗油问题。零件的外形尺寸需要结合安装空间边界确定，通常在设计时会先梳理所有需要集成的阀件数量、各阀件的油口通径、油路的连通逻辑，再排布内部孔道的走向，避免内部孔道出现交叉贯通的问题，同时要保证各油道的壁厚满足系统额定压力下的强度要求，针对16MPa以下的常规液压系统，油道之间的最小壁厚不小于3mm，高压工况下还需要对应增加壁厚，避免压力作用下出现孔道开裂。

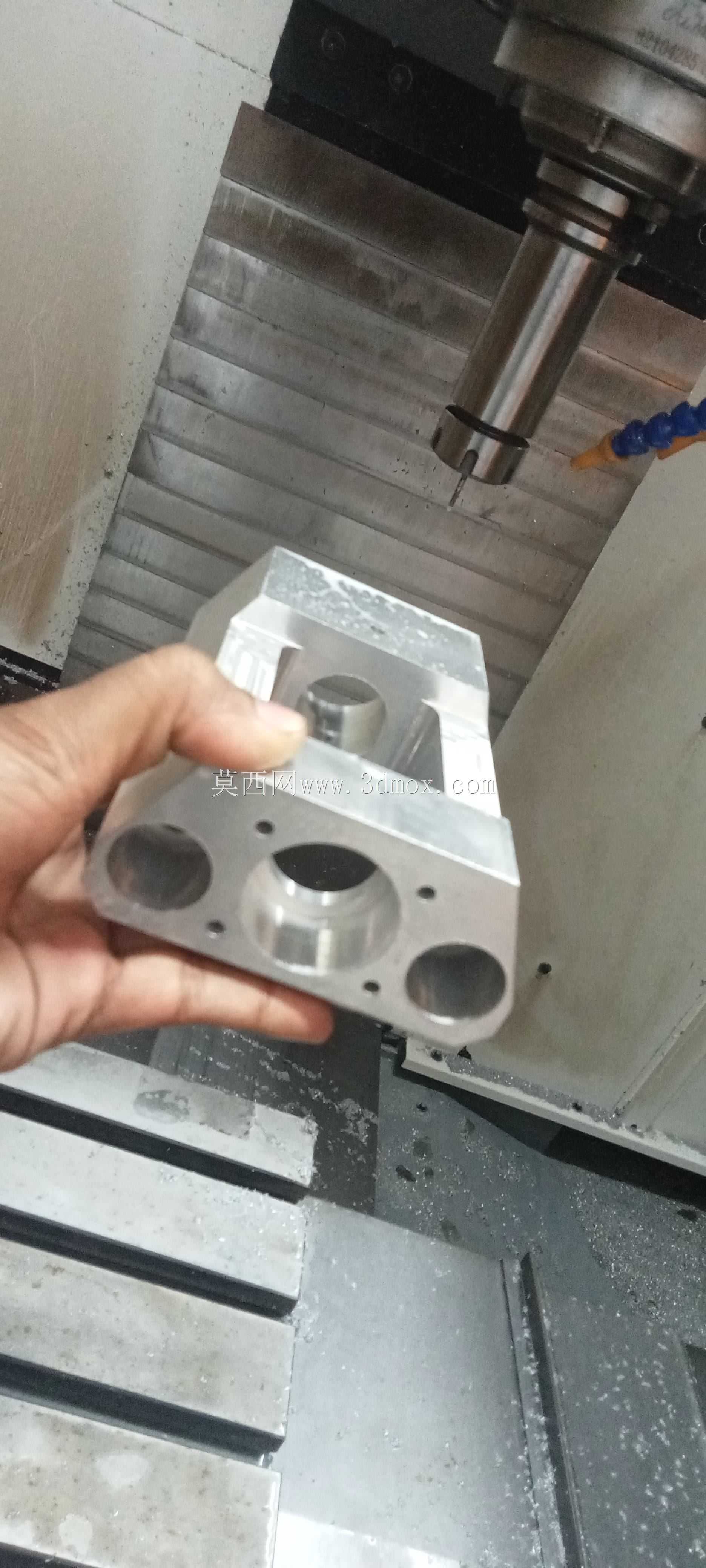

零件的加工采用CNC铣削完成，六面加工时需要先完成基准面的铣平，再以基准面定位加工各安装面的螺纹孔、定位销孔，内部的深孔油道加工需要严格控制孔的直线度，避免孔道偏斜导致壁厚不均，加工完成后还需要对内部孔道进行去毛刺处理，防止金属碎屑残留进入液压系统造成阀件卡滞。安装边界方面，零件的底部通常设置两个定位销孔与安装基座配合，保证重复安装的位置精度，四周的安装沉孔需要匹配螺栓的安装空间，预留足够的扳手操作空间，避免安装时螺栓无法拧紧。零件的各阀件安装面需要标注对应的油口标识，方便现场装配时对应阀件的油口方向，减少装配出错概率。

从结构特性来看，这类集成阀块零件相比传统管式连接的阀组，结构更紧凑，管路压力损失更小，后期维护时只需要拆卸对应阀件即可，不需要拆解大量管路，在中小流量的液压系统中应用十分广泛。设计过程中还需要考虑零件的材料选择，常规工况下采用45号钢锻件加工，加工完成后进行发黑处理提升防锈能力，有抗腐蚀要求的工况可以采用铝合金或者不锈钢材料加工，对应调整孔道壁厚满足强度要求。油道的通径尺寸需要根据系统流量计算确定，避免通径过小造成油液流速过高引发系统发热，通径过大则会增加零件的整体体积，造成材料浪费。
