多工位长杆类锻件热锻成型模腔

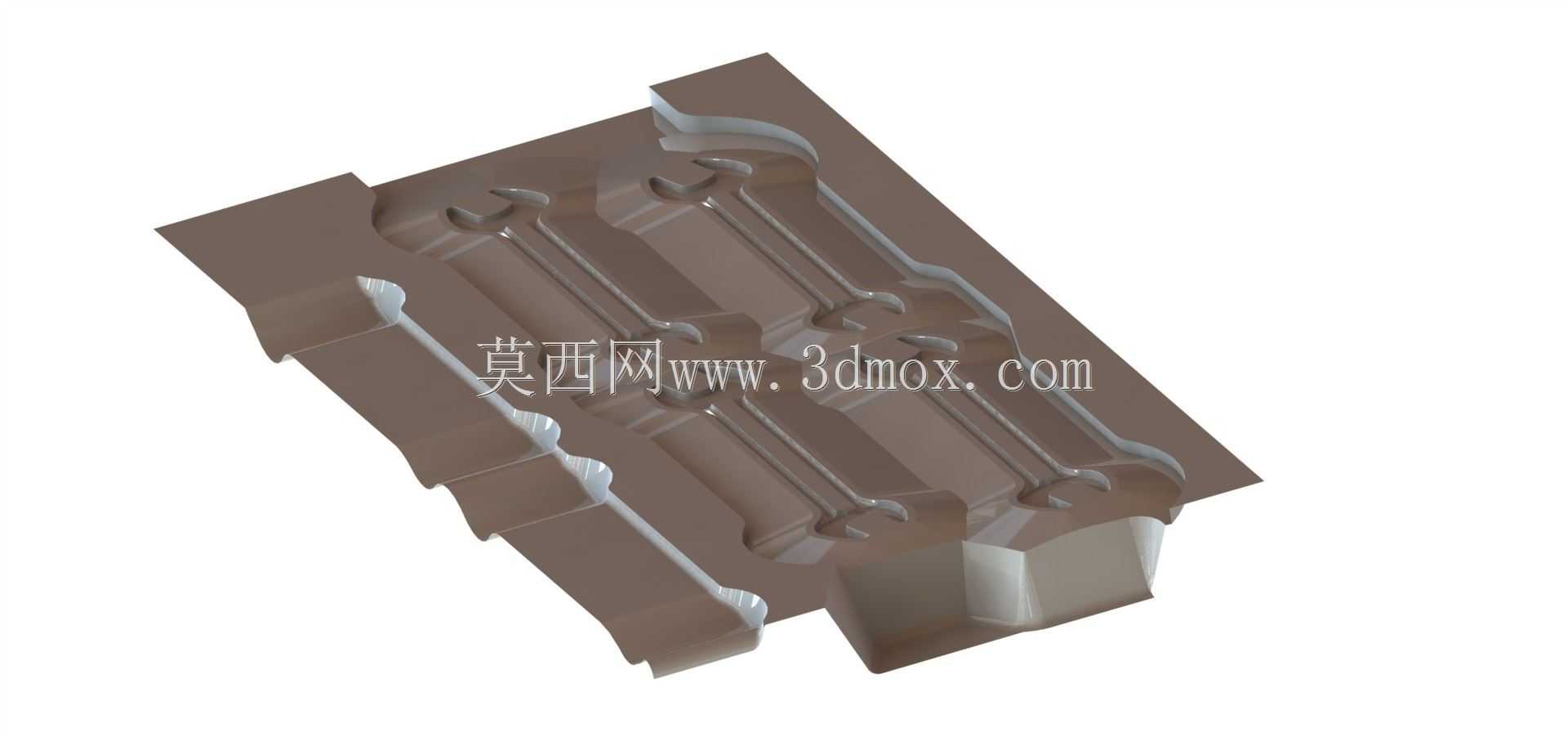

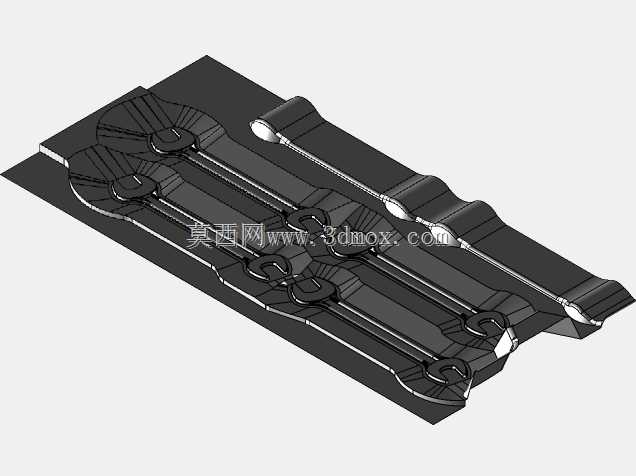

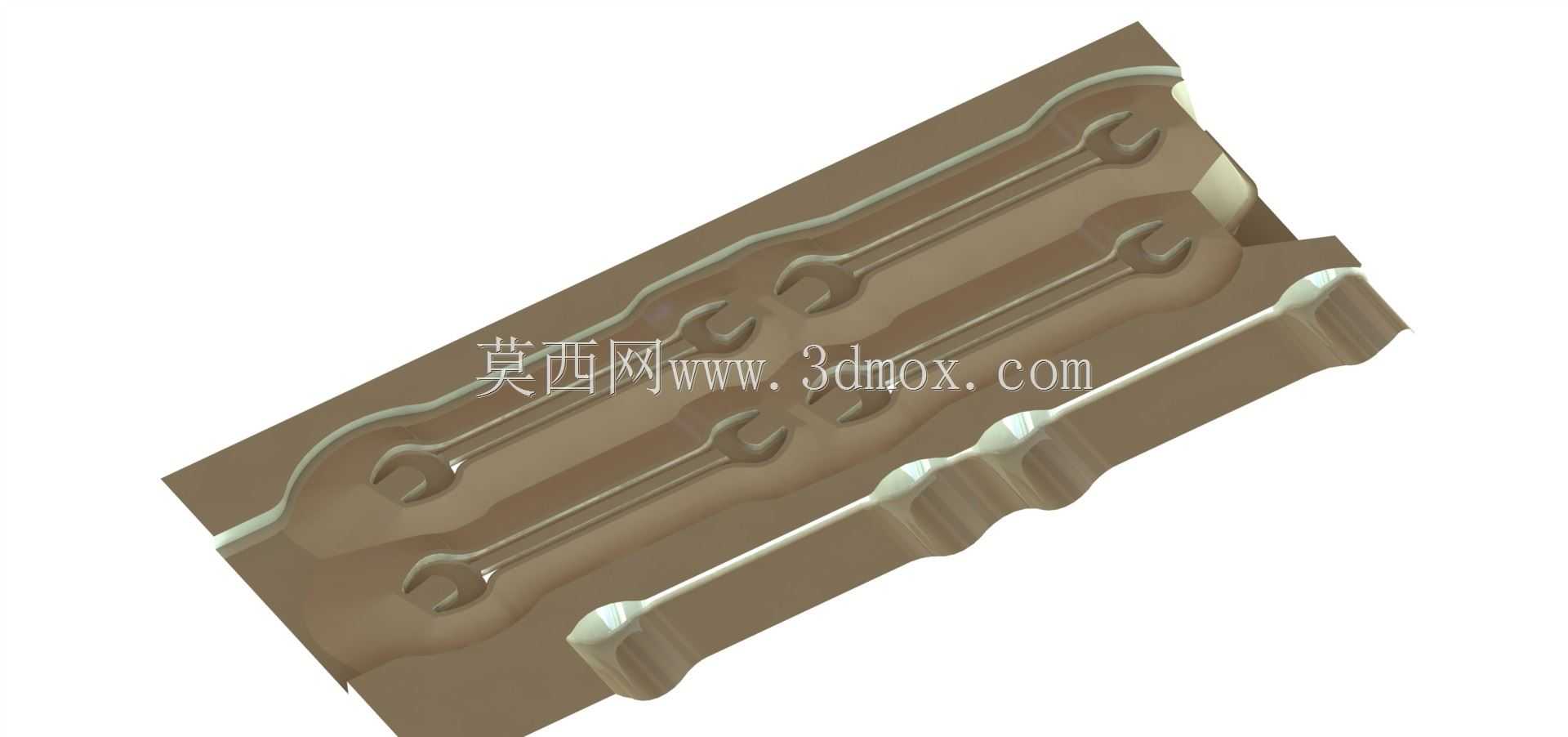

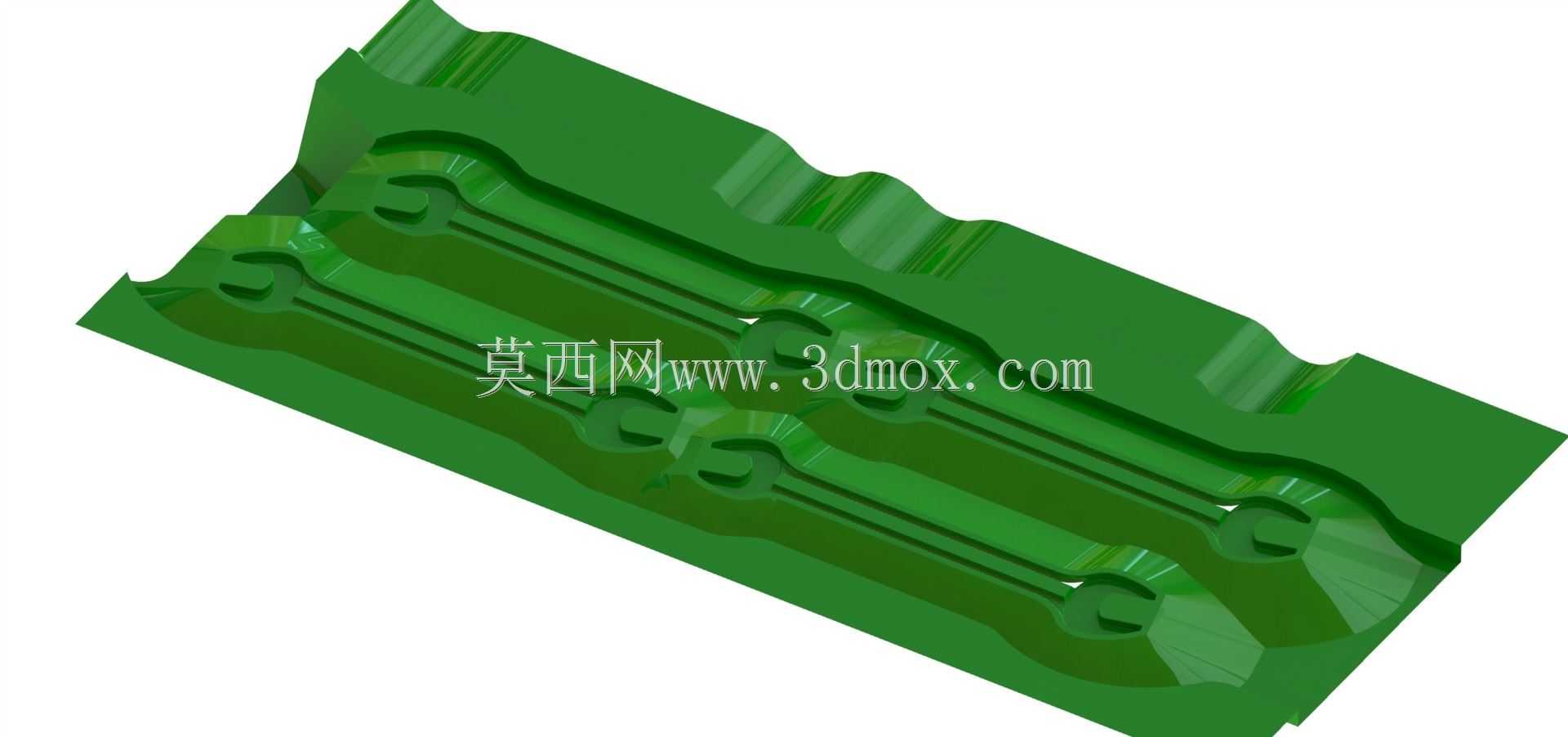

　　这套模腔结构针对长杆类带异形端头锻件的批量热锻工序开发，整体采用上下合模的布局思路，在同一块模块上排布多组连续成型工位，坯料从一端送入后，可依次完成预锻、成型、终锻等工序，减少工件在不同设备间反复转运的辅助工时。模腔的型面随锻件外形随形加工，杆身位置开设贯通式长槽，槽底预留均匀的飞边桥部宽度，端头位置按照锻件头部的轮廓做深腔处理，合模后能够约束高温坯料的金属流动方向，避免杆部出现折叠、充型不足等锻造缺陷。模块两侧设置平直的锁扣面，合模时上下模可自动对中，抵消锻造过程中产生的侧向错移力，降低锻件错模风险。模腔入口处做导向倒角，方便操作工用夹钳将加热后的棒料快速送入工位，端部的挡料结构可控制坯料的轴向定位位置，

　　保证每一件锻件的成型余量一致。模块的外形轮廓按照所用锻压设备的工作台安装尺寸设计，底面为平整基准面，可直接通过压板固定在设备工作台上，侧面预留的装夹缺口适配常规锻造工装的压紧方式，无需额外制作过渡底座。多工位并排排布的形式，让操作工在一个行程周期内可同步完成不同工位的工件移位，单块模块即可覆盖整套锻件的制坯到终锻流程，省去多套单工位模具的换装调试时间。型面的转折位置均做圆弧过渡，减少高温金属流动时的应力集中，同时降低模腔在反复冲击载荷下出现开裂的概率。飞边槽围绕模腔轮廓均匀布置，多余金属可均匀流入飞边仓，保证锻件本体各部位充型饱满。这套结构适配长杆类五金件、连接件、手工工具坯件的批量锻造生产，

　　模腔的排布间距兼顾夹钳操作空间与模块刚性，相邻工位之间保留足够的壁厚，避免长期受冲击后出现塌陷变形。在建模过程中，模腔各工作曲面的拔模斜度按照锻造脱模需求设置，终锻后锻件可顺利从模腔中取出，不会因为热态工件抱紧型腔导致顶出困难。模块的边角位置做倒角处理，减少热处理过程中的应力集中，也避免车间转运时磕碰伤手。整套模具的安装边界与常规摩擦压力机、模锻设备的工作台规格匹配，上下模的合模导向依靠模块自身锁扣面实现，对设备的导轨导向精度依赖度更低，在普通锻造车间即可快速投产使用。
