双腔修边冲压模具整体装配结构

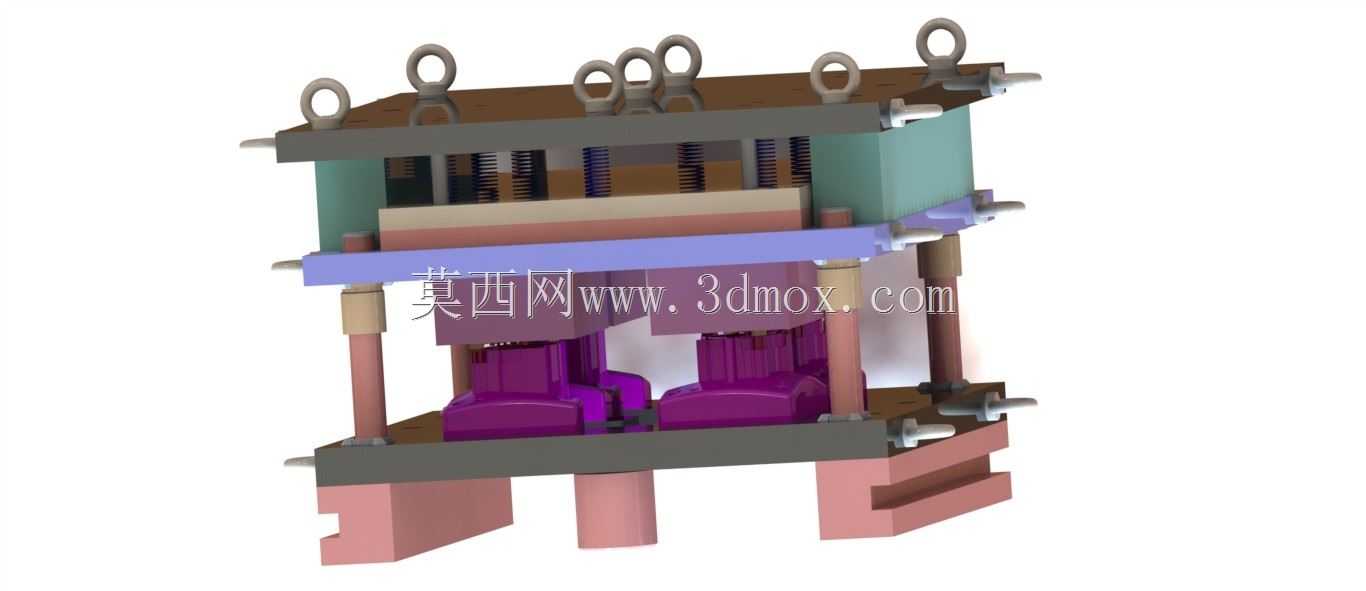

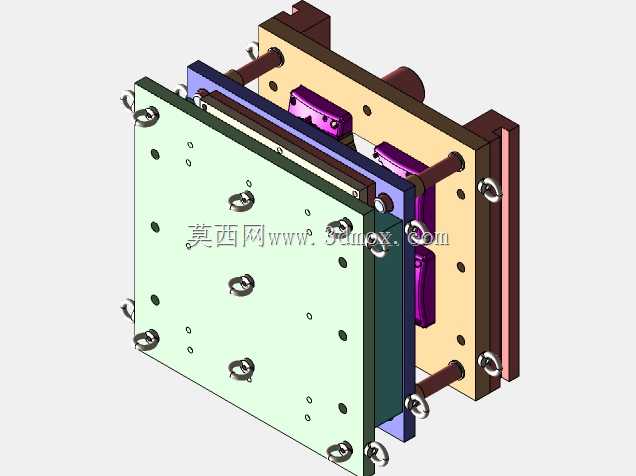

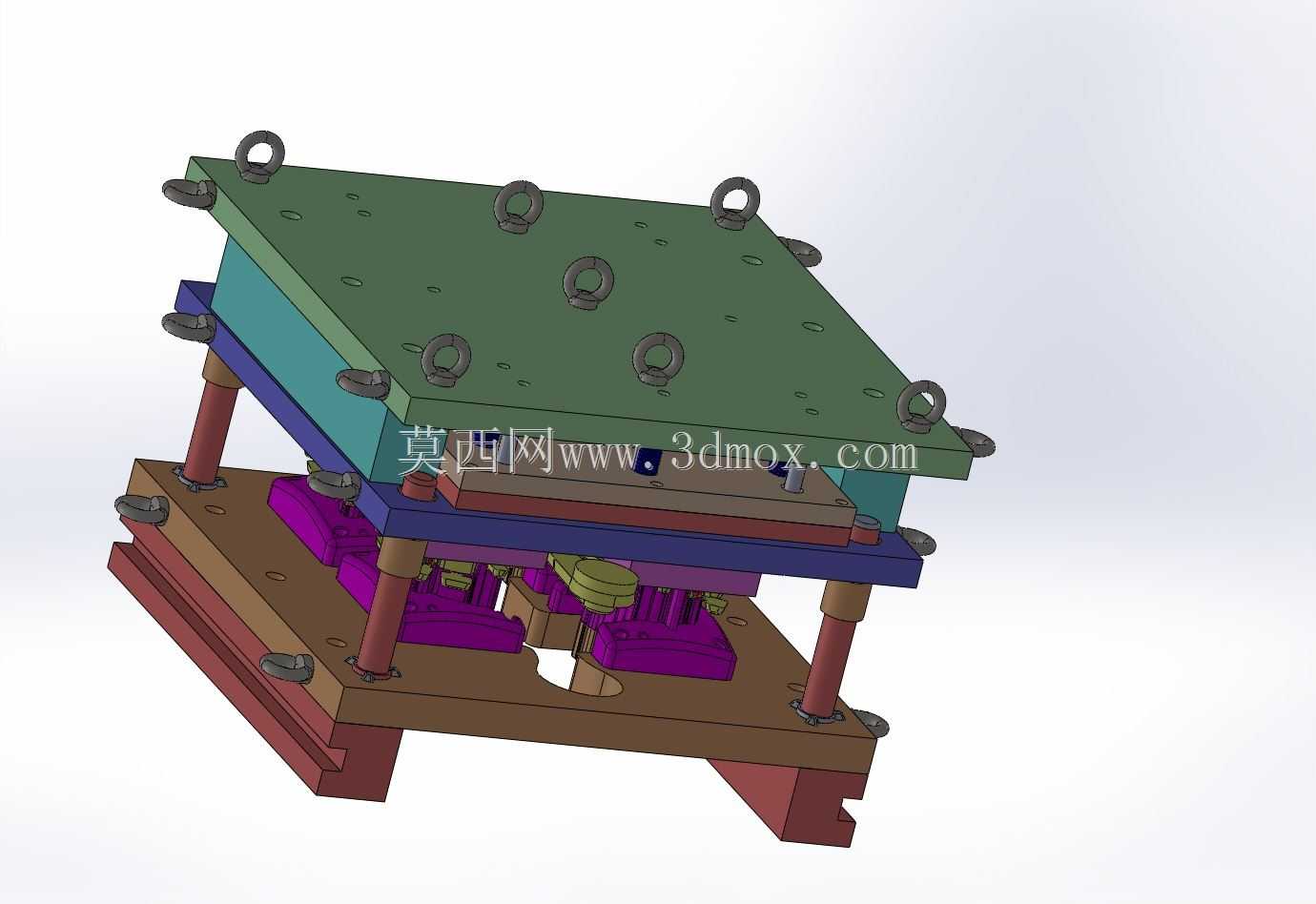

　　这套三维结构呈现的是一套面向板料冲裁修边工序的立式双腔冲压模具，整体采用标准后侧/四导柱模架布局，在中小尺寸钣金件的批量落料、切边、整形工位中十分常见。现场调试时最先关注的是上下模座的平行度与闭合高度边界：上模座顶面布置多组吊环，用于车间行车整体吊运与上机装夹，模座厚度按压机台面承压需求选取，四周预留压板槽与U型开口，直接匹配常规开式压力机的T型槽安装点位，不需要额外转接垫板。

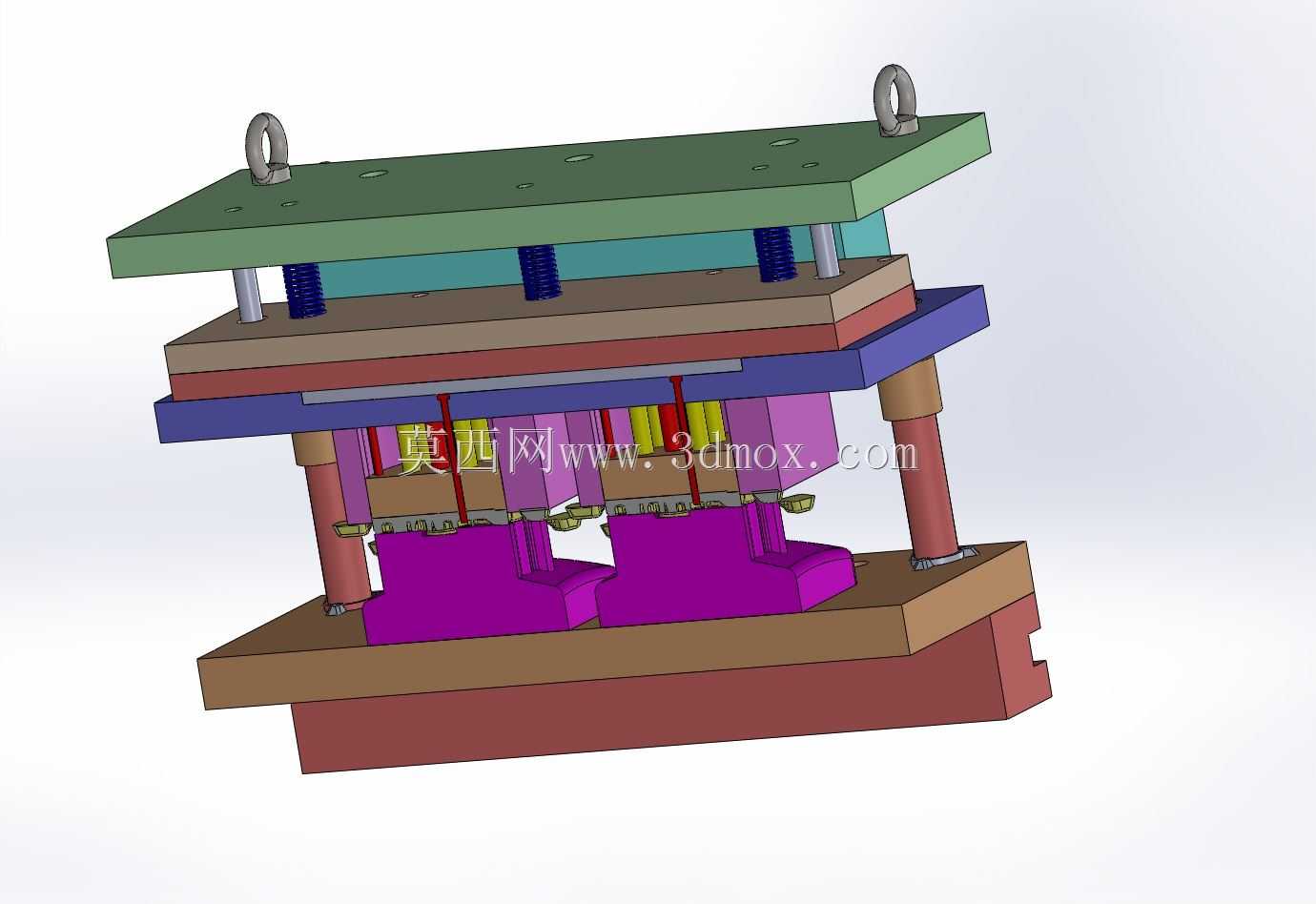

　　模架导向依靠四根独立导柱完成，导柱贯穿上下模座并配装导套，合模过程中先由导柱进入导套完成粗定位，再让工作刃口趋近料片，从结构上避免上下模啃刃。导柱旁布置的螺旋弹簧承担压料与回程储能，弹簧预压量在装配阶段通过垫圈组调整，保证滑块到达下死点时压料板先压紧板料、后完成冲裁，抑制料片翘曲与断面毛刺。

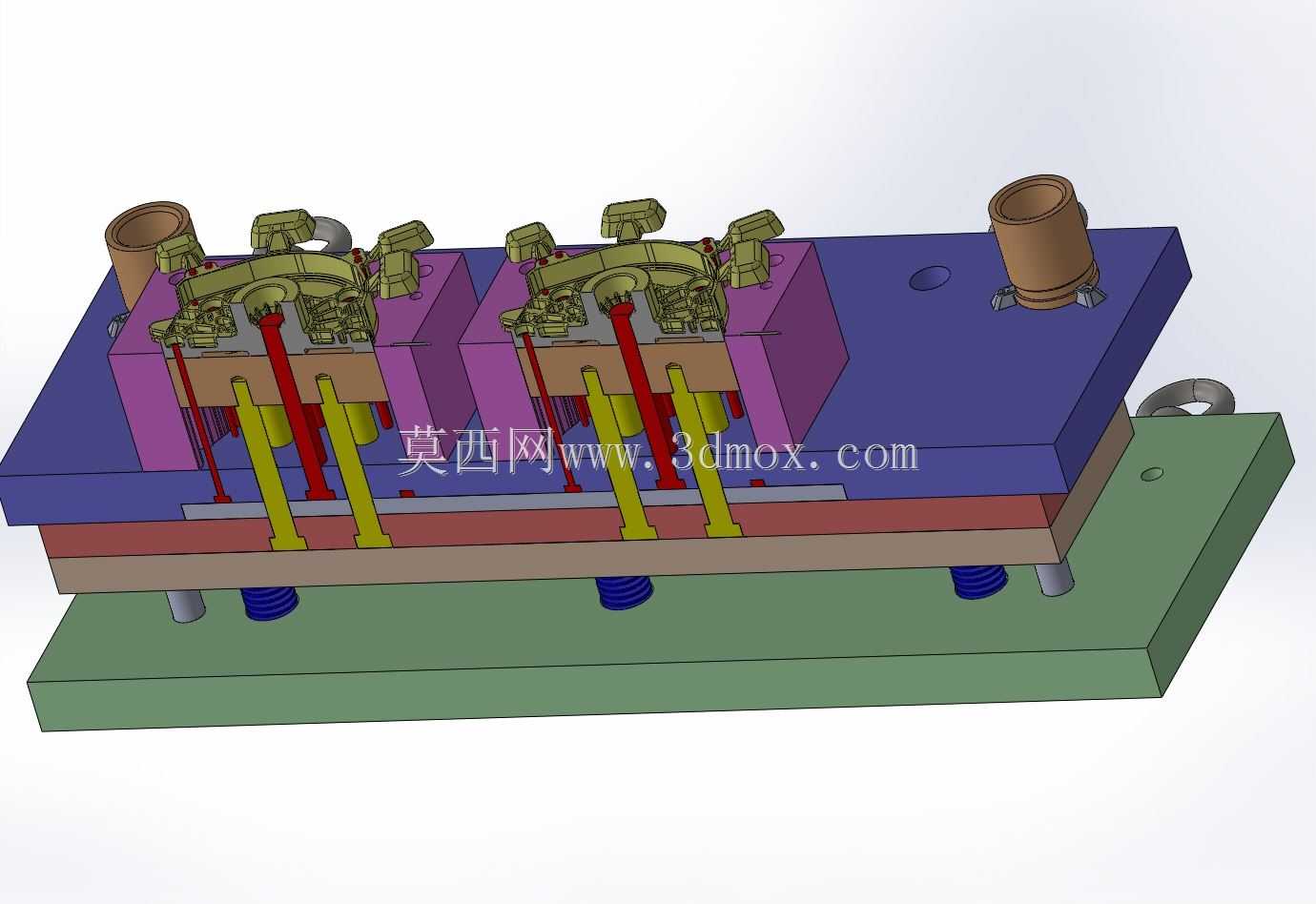

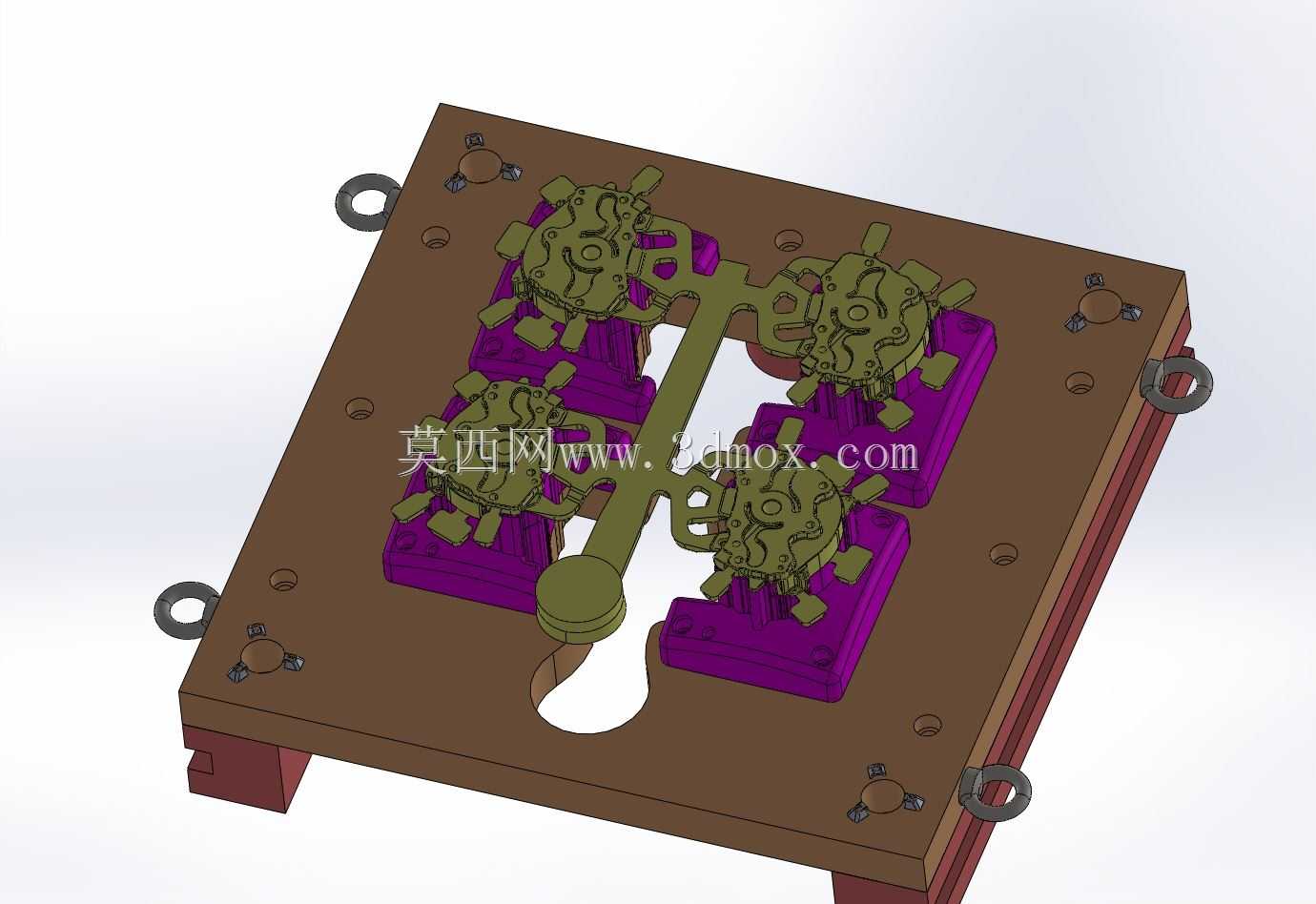

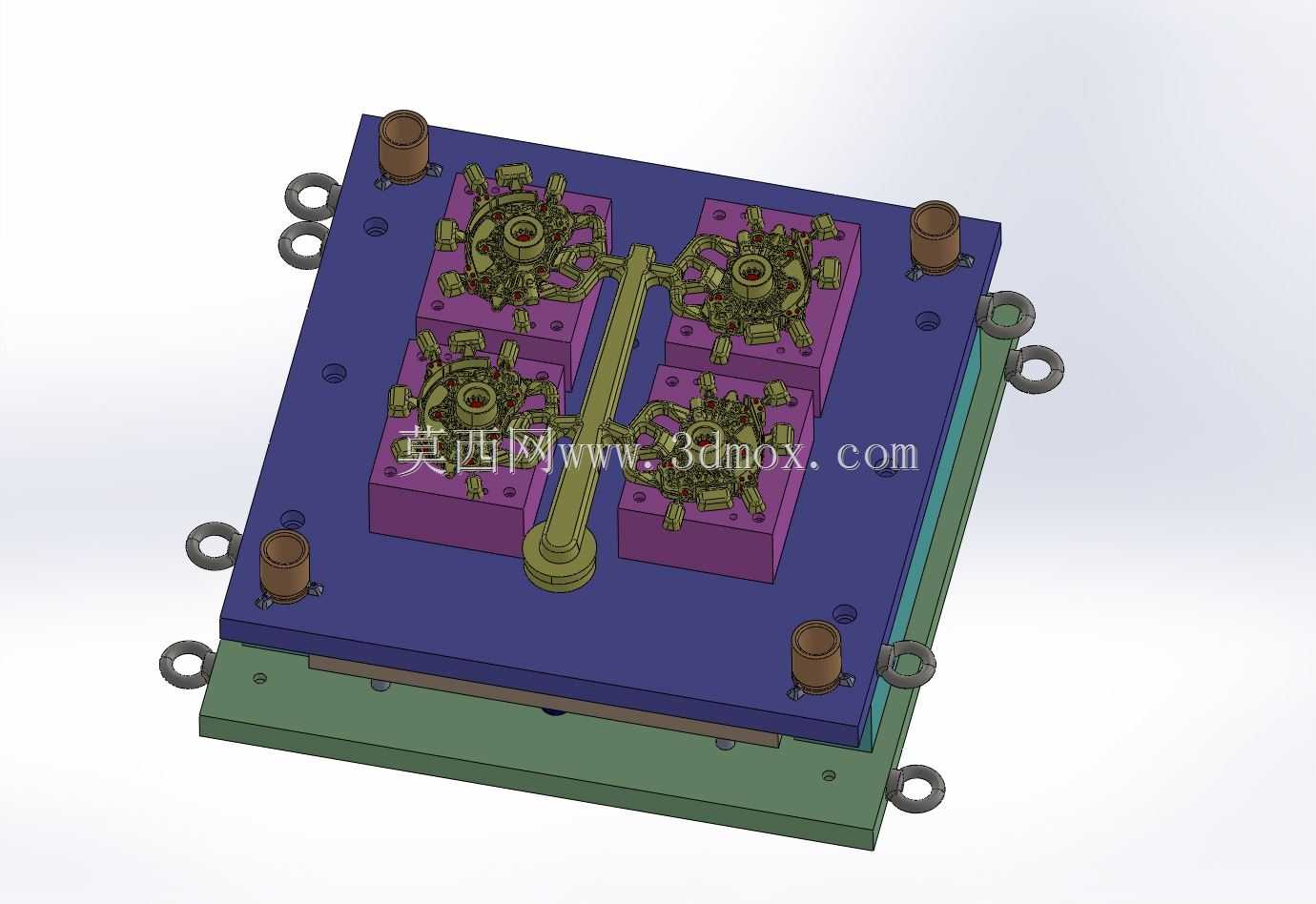

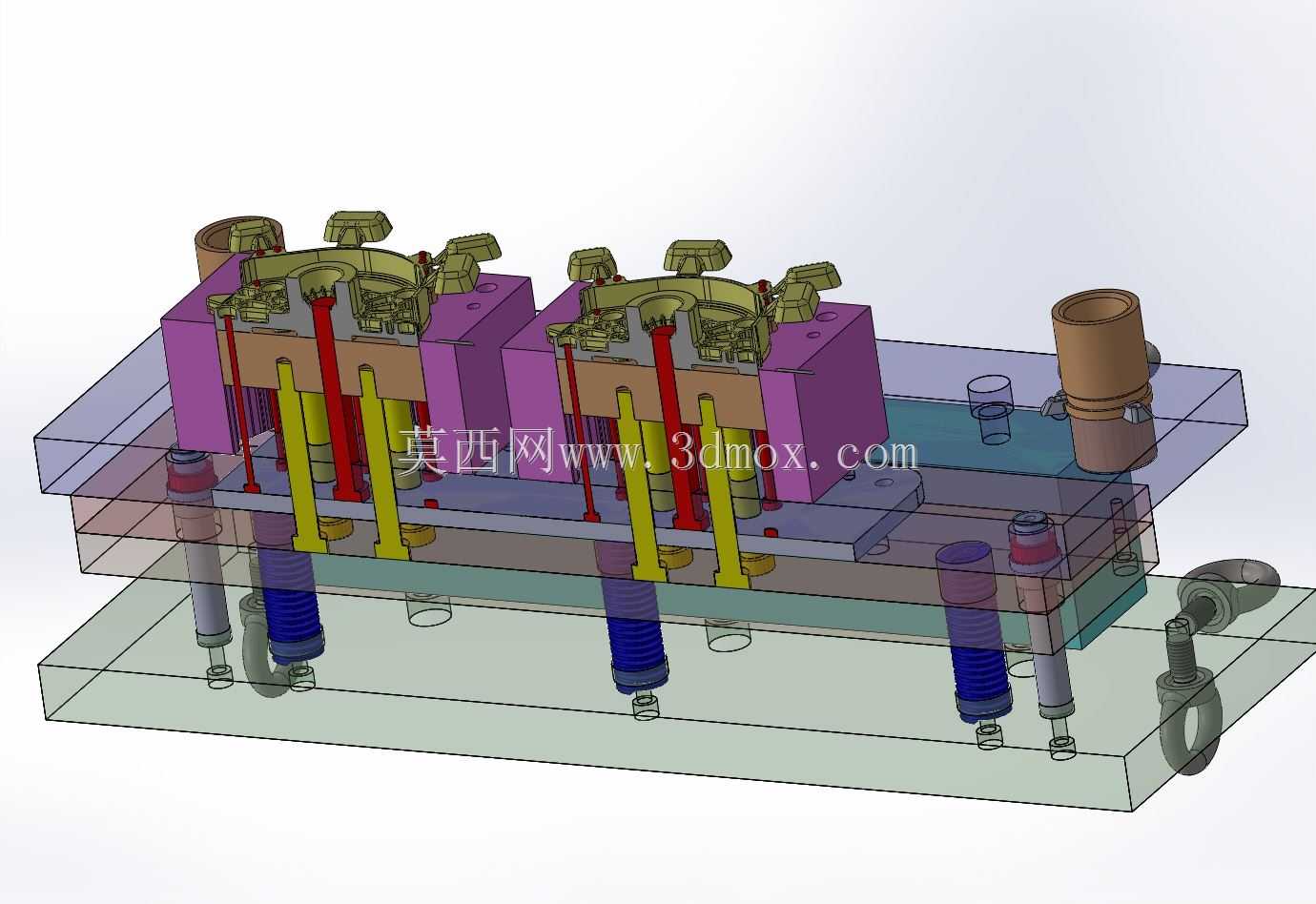

　　中部紫色成型件对应修边凸模与凹模的工作区域，采用一模两件的双腔排布，一次冲程可同时完成两个工件的外缘修切，显著提升节拍。凸模通过固定板与上模座锁紧，型面沿料片轮廓留出均匀冲裁间隙，间隙值随料厚在建模时以参数化方式控制；凹模侧嵌入下模座，刃口周边开通漏料槽，冲切下来的废料沿斜槽直接滑入机床下方废料斗，避免积屑胀模型面。

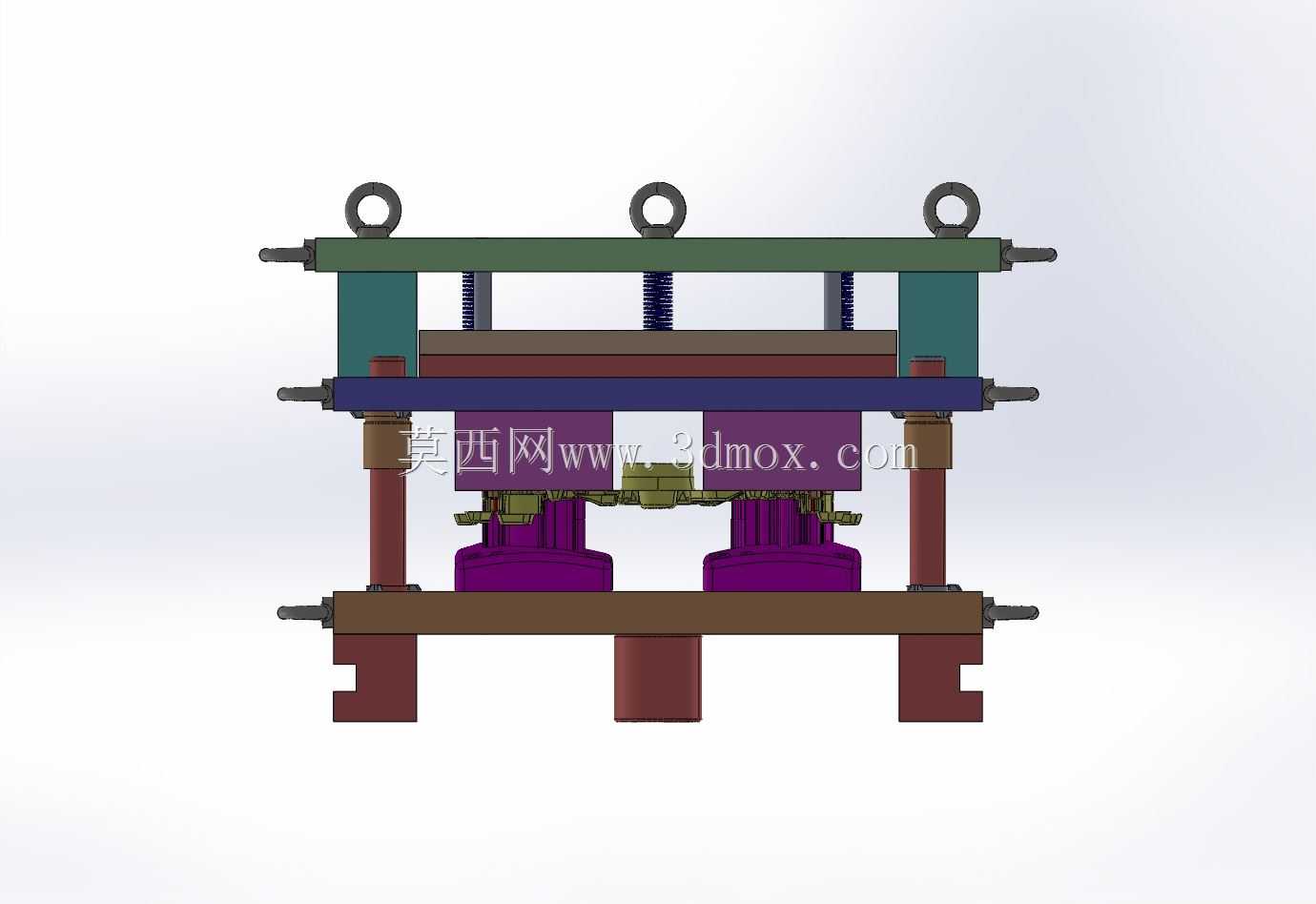

　　紫色横向板件为卸料板/压料板，由内导柱组件导向，沿小导柱上下滑动，工作时先于凸模接触板料，将料带牢牢压在凹模面上，冲裁结束后随滑块上行把包在凸模上的料件刮下。上下模之间还设置了多根限位柱与等高套筒，合模到下死点时硬性限位，控制刃口入模量，防止过冲啃坏刃口；侧面伸出的挂钩式件为安全运输锁模块，模具吊装、仓储时把上下模锁在闭合状态，避免导柱脱出与刃口磕碰。

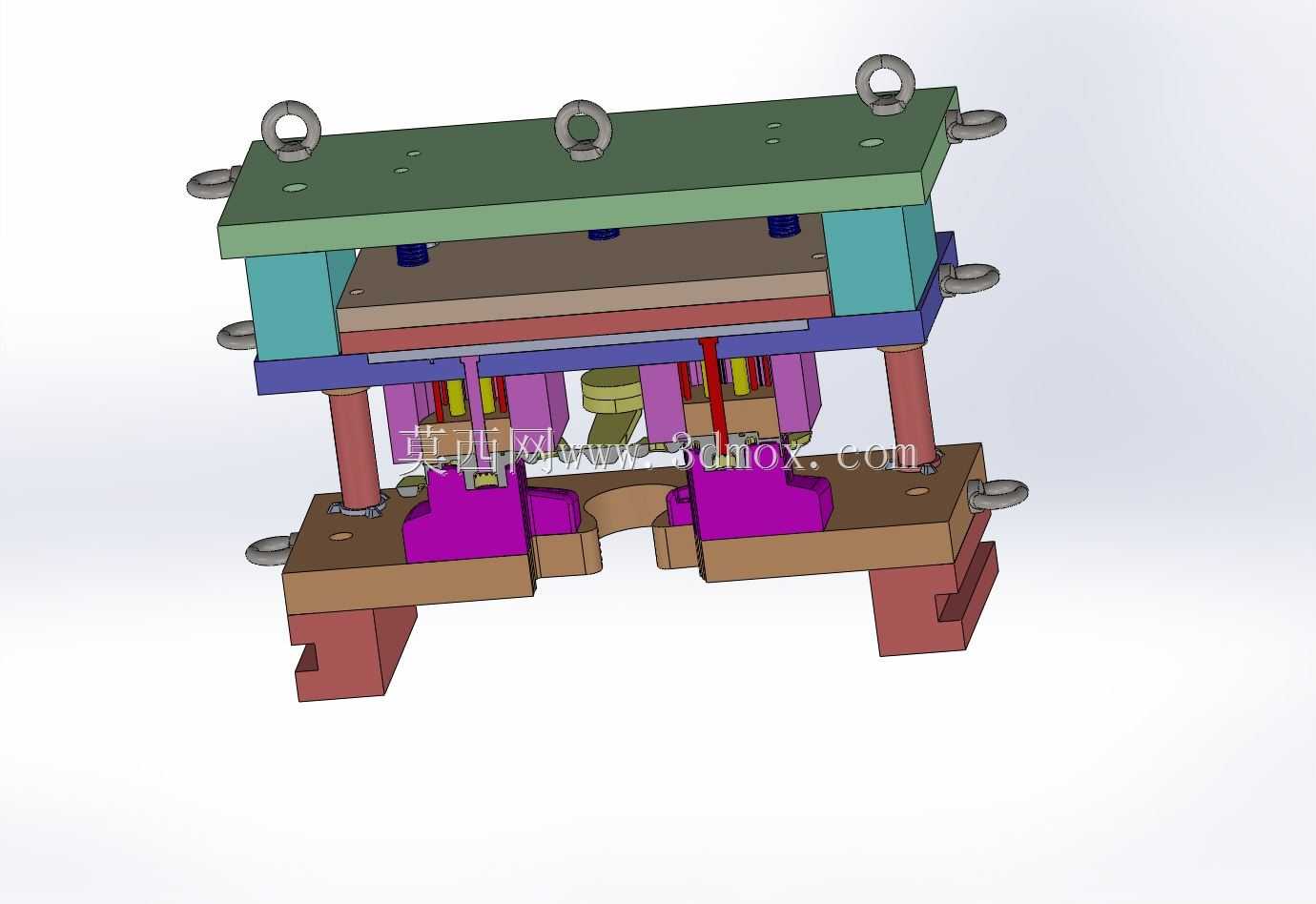

　　下模座下方伸出的粉色支撑块对应模具在压机工作台面上的垫脚与送料高度基准，垫脚之间留出空间容纳废料盒与气动吹气管路，垫脚底面要求一次铣平，保证上机后模面水平。料片的定位依靠布置在凹模四周的挡料销与导料板完成，料带沿送料方向推入，挡料销控制步距，双腔型腔对称布置使冲裁力合力尽量靠近模架中心，减小压机偏载。

　　从建模逻辑看，整副模具按上模总成、下模总成、卸料系统、导向系统、弹性元件五个子装配拆分，零件间保留真实配合间隙：导柱导套为滑动配合，凸模与固定板按过渡配合装入并以台阶轴向锁紧，卸料板与小导柱之间预留单边间隙保证滑动顺畅。三维校核时重点检查干涉路径——滑块全行程内弹簧压缩至极限位置时不能并圈，卸料板沉孔要完全容纳螺栓头与弹簧端部，吊环安装位置要避开送料面与出料通道。

　　这类修边模在实际产线中常串联在拉延、成型工序之后，把成型件周边的工艺补充边、拉延筋余料一次性切除，得到成品轮廓。双腔结构适合外形尺寸不大、批量较大的结构件，通过对称布模平衡侧向力；模架四周预留的起吊、压板、限位接口都按通用压机标准设计，使模具可以在不同吨位压力机之间快速换线。维护时刃口段做成镶块式固定，磨损后只需拆换对应镶块并重新研配间隙，主模体长期复用，这也是该类冲压模具在结构设计上兼顾刚性、可维护性与安装通用性的典型思路。
