航空用双向空气阀结构设计

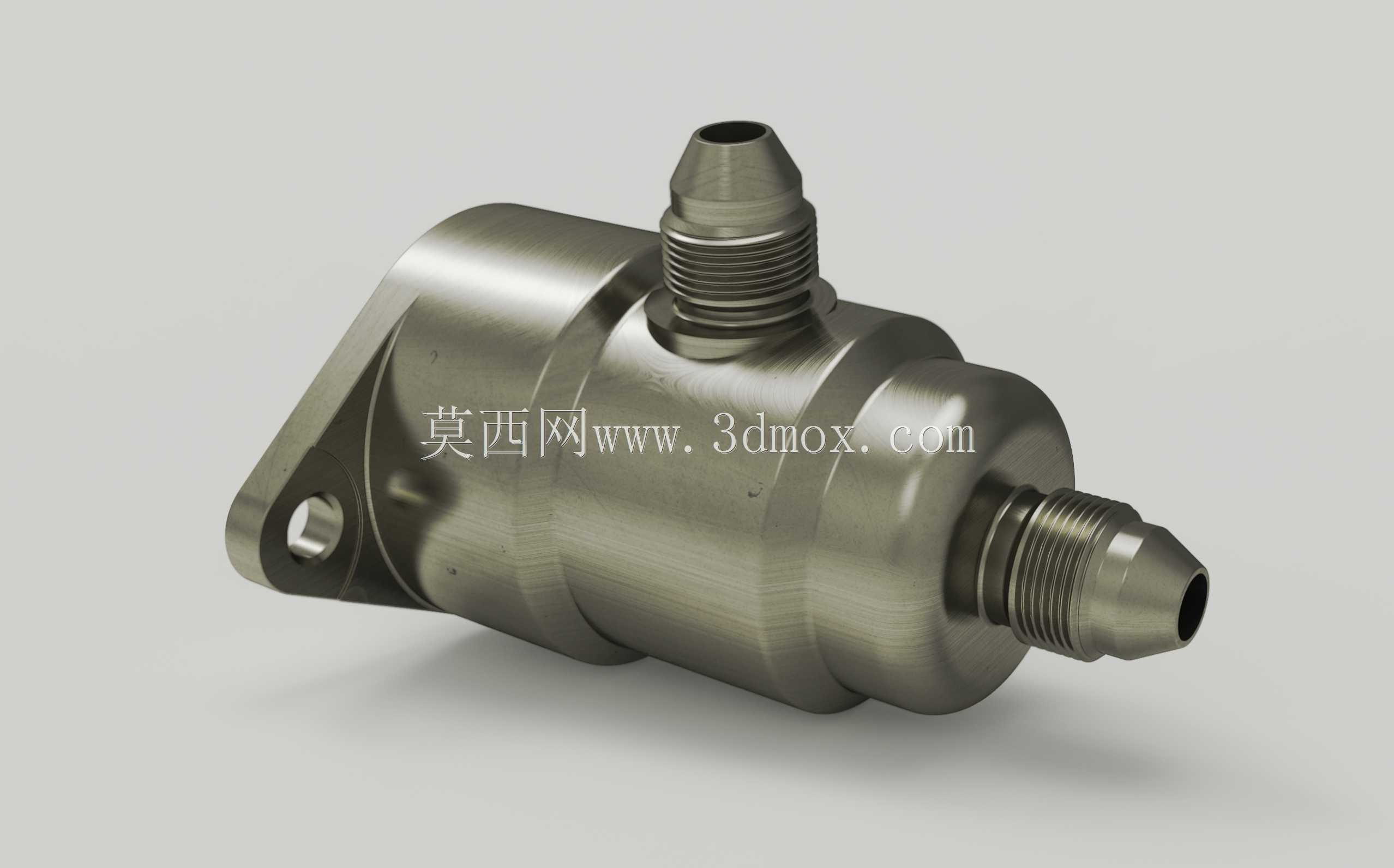

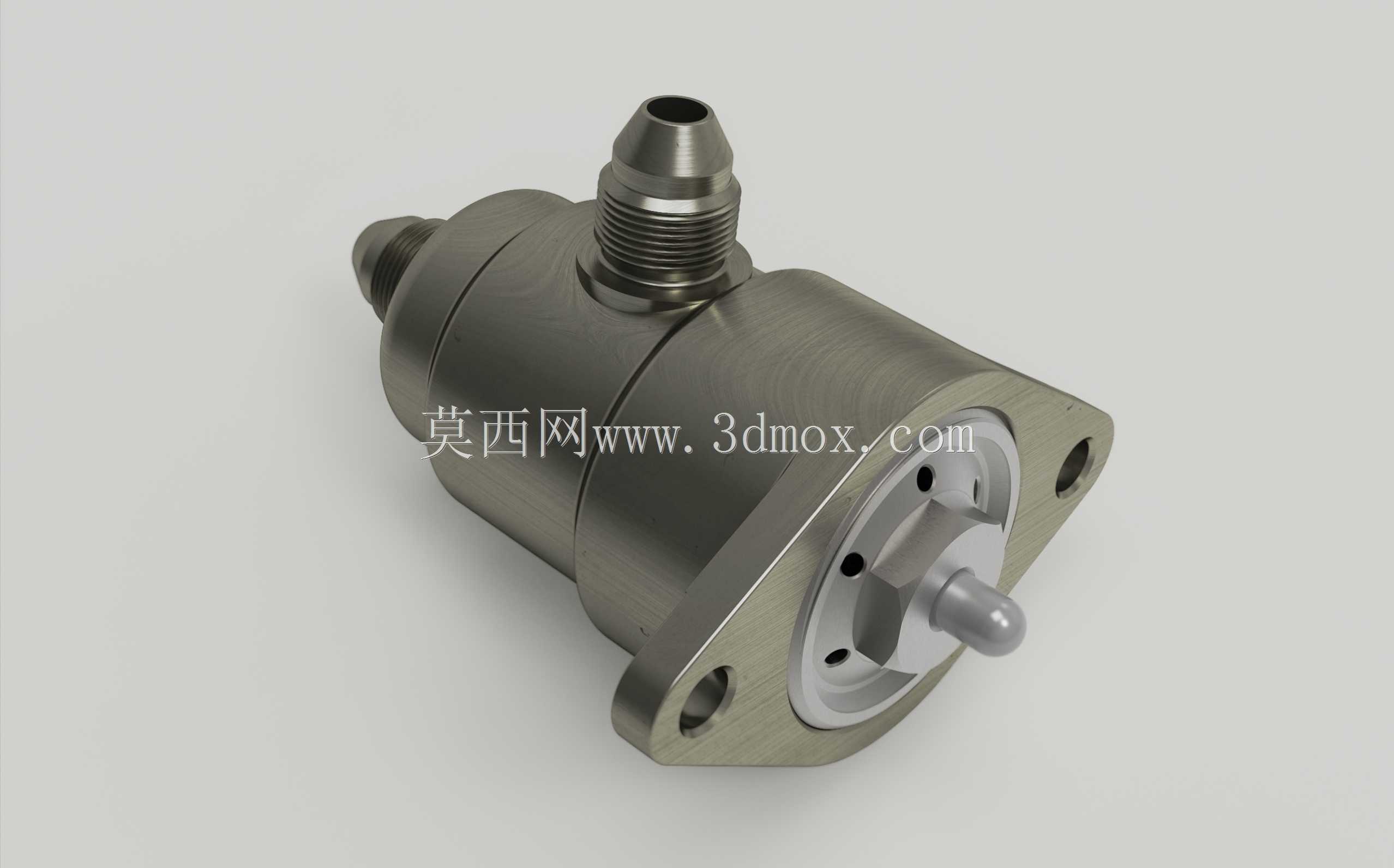

　　这款双向空气阀的结构设计，核心围绕航空机载气路系统的工况适配展开，在固定翼飞机与直升机的气源回路中，这类阀件承担着双向气流导通与压力平衡的关键作用，区别于地面工业管路的阀件，航空场景下的阀件需要同时应对飞行姿态变化带来的管路压力波动、宽温域环境下的密封可靠性、以及机载设备严苛的重量与安装边界限制。从结构布局来看，阀体采用一体化锻削成型的主体结构，侧置的带安装孔固定耳片直接与机身或发动机周边的安装支架贴合，安装孔采用铰制孔设计，可保证阀件在强振动工况下不会出现位移松脱，两个外螺纹扩口式接头分别对应气路的进出端，扩口接头的密封形式适配航空管路的硬管连接标准，无需额外加装密封垫片即可实现高压下的可靠密封，避免了橡胶密封件在高空低温环境下老化失效的风险。阀件内部的流道设计采用对称式直通结构，双向导通时的流阻一致，不会出现单向节流的问题，能够在气路系统出现正反向压力差时快速响应，平衡管路两端的压力，避免局部气堵或者压力骤变对下游精密气动附件造成冲击。在实际装机场景中，这类阀件通常布置在气源系统与用气单元之间的管路段，当飞机做大幅度机动动作时，机身不同位置的气路端口会出现瞬时的压力差，双向空气阀可以快速导通补偿压差，保证整个空气系统的压力稳定，不会因为姿态变化导致气动仪表、座舱增压或者其他用气设备的工作异常。

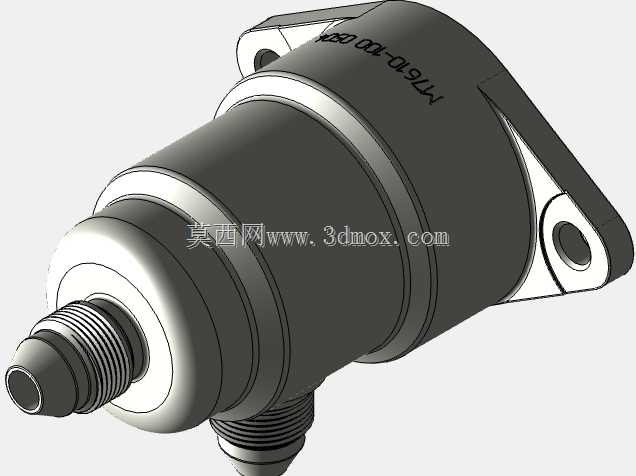

　　从建模的结构细节来看，阀体的外轮廓没有多余的凸起结构，所有棱边都做了R0.5到R1的圆角过渡，一方面是为了减少飞行过程中的气动阻力，另一方面也可以避免应力集中，在长期振动工况下减少结构疲劳开裂的风险。顶部与端部的接头螺纹采用航空专用的细牙螺纹，螺纹收尾处设计有退刀槽，保证管路螺母可以完全拧紧到位，接头端部的74度扩口面粗糙度要求达到Ra0.8，确保与管路扩口端的面密封完全贴合。固定耳片的安装面与阀体主体的垂直度公差控制在0.02mm以内，安装时可以保证阀件与安装支架完全贴合，不会出现装配应力，耳片上的安装孔中心距经过严格校核，适配现有装机支架的孔位，不需要额外设计转接支架，减少整机的装配工作量。

　　阀件的整体重量控制在同通径工业阀件的三分之一左右，主体采用高强度铝合金材质，表面做硬质阳极氧化处理，既满足了航空场景下的轻量化要求，又具备足够的耐磨与抗腐蚀性能，可以适应高空高湿、温差变化大的使用环境。在结构设计的过程中，需要重点考虑阀件的通流能力与压力损失的平衡，通径过小会导致气路补压速度不足，无法快速平衡压差，通径过大则会增加阀件的整体体积与重量，占用过多的机载安装空间，这款阀件的通径设计经过多轮流场仿真校核，在满足系统最大补压流量要求的前提下，将阀体的外径控制到最小，整体径向尺寸不超过接头最大外径的1.5倍，轴向尺寸紧凑，可以安装在机身内部管路密集的狭窄区域。

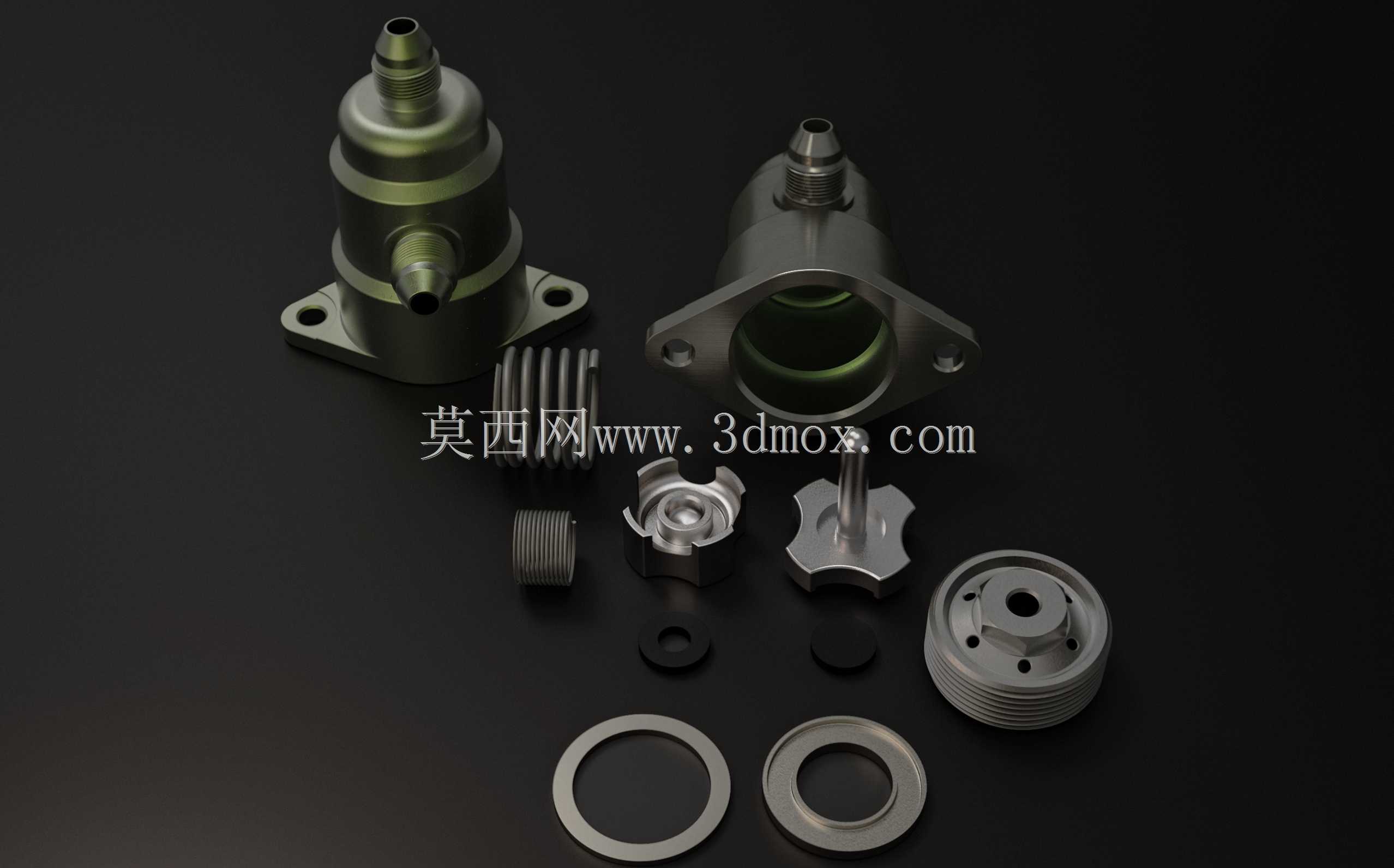

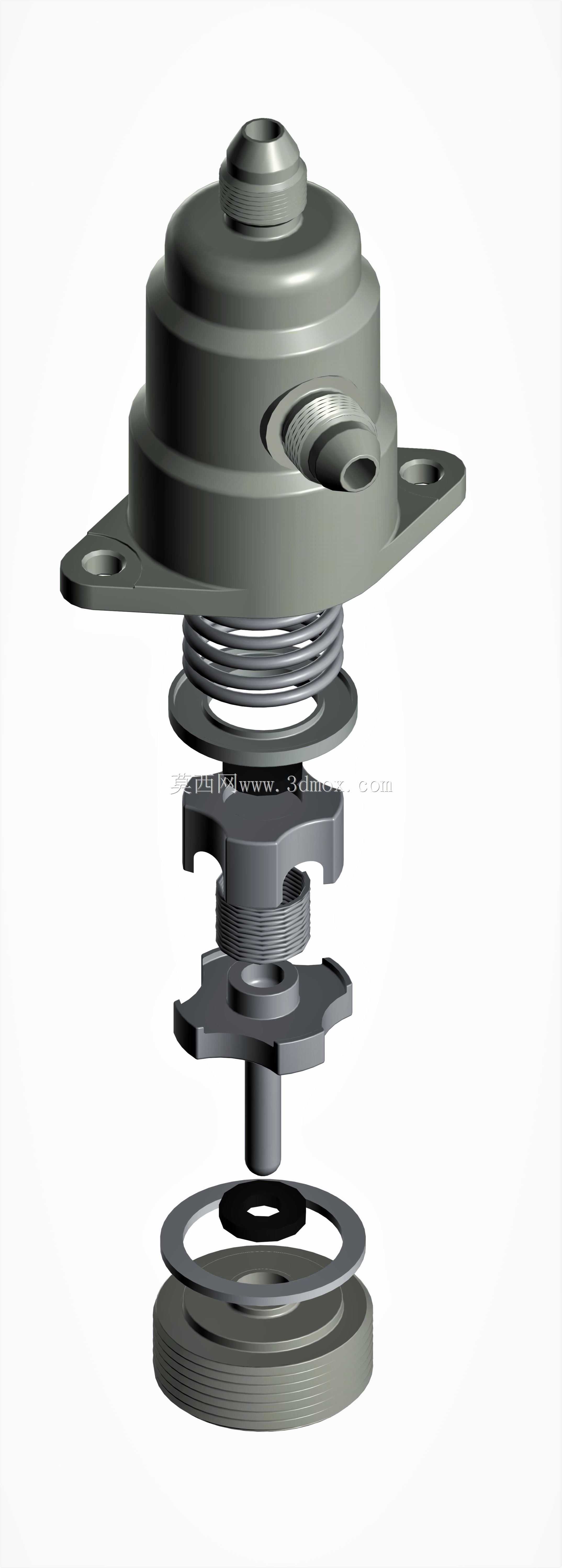

　　另外，阀件的内部没有设置活动阀芯结构，不存在卡滞失效的风险，相比带弹簧复位的单向阀或者截止阀，这种直通式双向导通的结构可靠性更高，不需要定期拆解维护，符合航空设备长寿命、免维护的设计要求。在三维建模过程中，需要严格控制各个配合面的形位公差，尤其是两个接头的同轴度、安装耳片的平面度、螺纹的精度等级，这些参数直接影响阀件装机后的密封性能与安装适配性，如果建模时公差设置不合理，生产出的零件很可能出现安装干涉、密封泄漏等问题。对于从事航空附件设计或者机载气路选型的工程师来说，这类阀件的结构设计思路具备很高的参考价值，它没有采用复杂的活动结构，而是通过对称流道、高精度密封面、一体化安装结构的设计，在极小的体积与重量限制下，实现了高可靠性的双向气路压力平衡功能，完全适配固定翼飞机与直升机在复杂飞行工况下的空气系统稳定运行要求。
