带缓冲结构的法兰式弹性销套联轴器

这类弹性销套联轴器的应用场景覆盖了多数需要柔性传动的工业轴系连接场合，从常规的泵组、风机传动链，到中型输送机驱动端、减速机与工作机的连接工位都能见到它的身影，尤其适合轴系安装时存在微小对中偏差、运行过程中存在小幅振动载荷的传动场景。它的核心作用是在两根独立转动的轴之间传递额定扭矩，同时依靠弹性销套的形变来补偿轴系之间的角度偏差、平行偏移以及轴向窜动，避免刚性连接带来的附加弯矩损伤轴承、密封等核心部件，还能通过弹性元件的阻尼特性抑制传动过程中的扭转振动，降低冲击载荷对整个传动链的破坏。

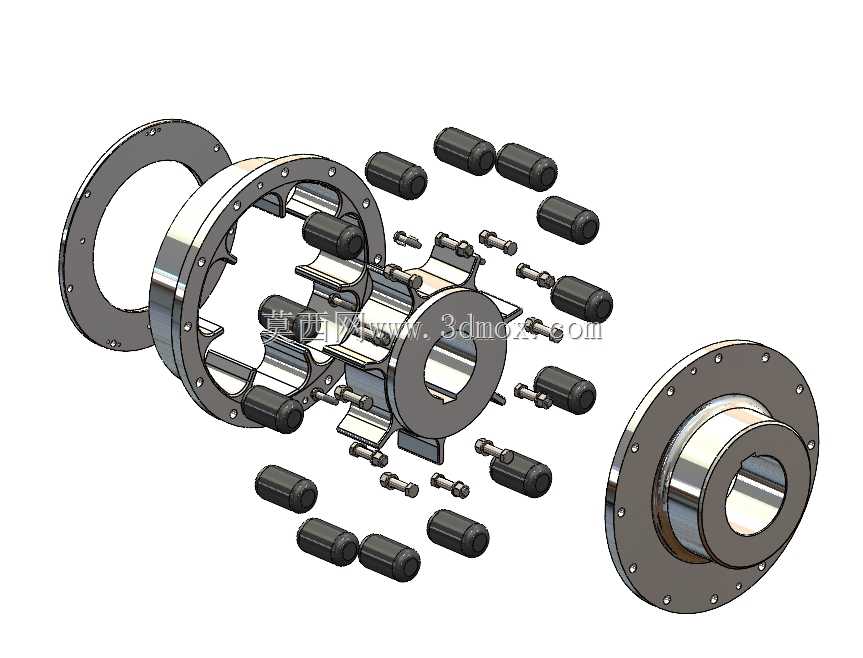

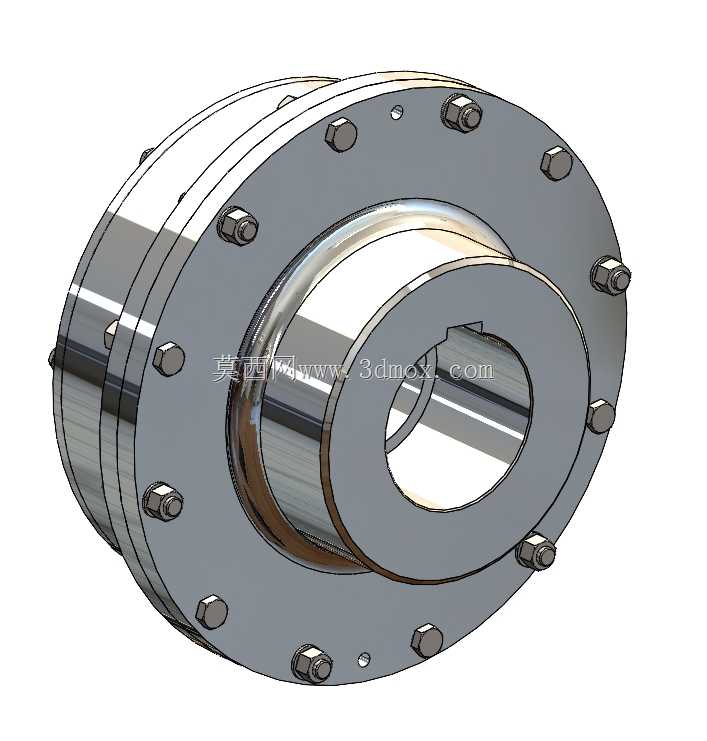

从结构设计逻辑来看，整个联轴器分为两个带安装法兰的半体，分别通过键连接与两侧轴端固定，两个半体的法兰端面上沿圆周均匀分布有对应的销孔，穿入带弹性衬套的柱销后完成两个半体的连接，柱销一端通过限位结构固定在一侧法兰上，另一端的弹性衬套与另一侧法兰的销孔形成间隙配合，当轴系存在不对中情况时，弹性衬套可以发生可控的弹性形变，允许两个半体之间存在微小的相对位移，不会出现刚性卡滞。法兰端的连接螺栓孔采用均匀分布的通孔设计，适配常规的六角头螺栓紧固，安装时不需要额外挪动两侧的主设备，只需要将两个半体分别固定在轴端后对齐销孔，穿入柱销和弹性套即可完成装配，后期维护更换弹性套时也不需要拆解整个轴系，只需要拆卸柱销就能完成易损件更换，大幅降低了现场运维的工作量。

在安装边界的尺寸设计上，两个半体的轴孔根据适配轴径范围做了阶梯式的公差匹配，轴孔的键槽尺寸符合通用传动件的配合标准，不需要额外做非标加工就能和常规的电机轴、减速机输出轴配合；法兰外圆尺寸根据传递扭矩的大小做了对应匹配，销孔的分布圆直径避开了法兰螺栓的安装位置，保证紧固螺栓时有足够的扳手操作空间；整体的轴向尺寸控制在合理范围内，不会额外增加轴系的悬臂长度，避免轴端因为悬臂过长产生额外的挠度。弹性销套采用耐磨的弹性材质制作，表面做了防滑处理，和销孔的配合间隙控制在合理范围，既能够保证偏差补偿的灵活性，又不会因为间隙过大导致传动过程中出现回程间隙，影响传动精度。柱销本身采用高强度钢材制作，表面做了防锈处理，能够承受长期的交变剪切载荷，不会在额定扭矩下出现断裂失效。

在实际选型使用时，需要根据轴系的传递扭矩、最高转速、最大对中偏差量来匹配对应的规格，安装时要保证两个半体的端面跳动在允许范围内，柱销的紧固力矩要均匀一致，避免个别柱销受力过大导致提前磨损。运行过程中弹性套会随着使用时间逐渐出现磨损，当磨损量达到一定程度时需要及时更换，避免磨损间隙过大导致传动冲击加剧。和刚性联轴器相比，这种结构的联轴器不需要轴系做到绝对精确对中，降低了现场安装的精度要求，同时缓冲减振的特性能够有效延长整个传动系统中轴承、密封件的使用寿命，减少设备的非计划停机时间，在中低速、中等扭矩的传动场景中有着很高的性价比。
