自动化切割机用传感器打击执行组件

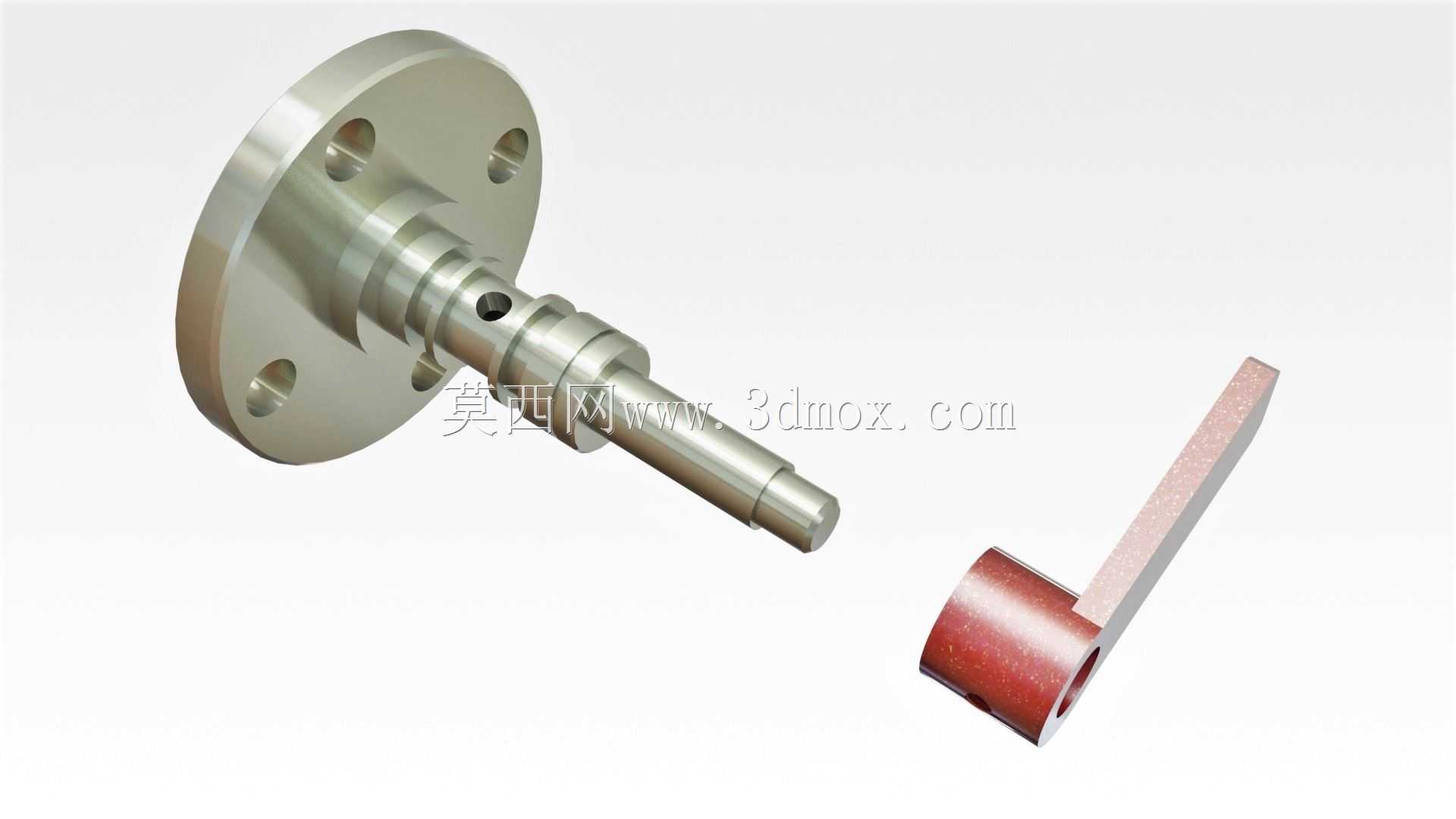

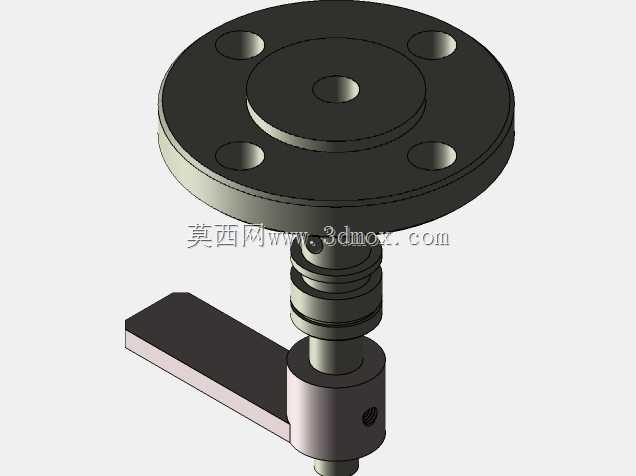

　　在自动化切割设备的工位执行端，这类带法兰安装基座的打击执行组件，是配合传感检测单元完成工位触发、工件定位锁紧动作的核心执行零件，常配套安装在多工位切割机的进料侧、裁切工位旁的阀块安装面，替代人工完成触发式的工位切换、工件压紧前的预定位打击动作，适配连续化作业的金属型材、棒料裁切生产线，能在高速往复作业中保持动作一致性，减少人工操作带来的定位偏差与安全隐患。从结构设计逻辑来看，该组件采用法兰盘作为安装基准面，法兰盘上均匀开设四个通孔，可直接通过螺栓固定在阀块的对应安装面上，安装时无需额外设计转接支架，法兰端面与阀块安装面贴合后即可保证轴系的同轴度基准，降低现场安装调试的找正难度。

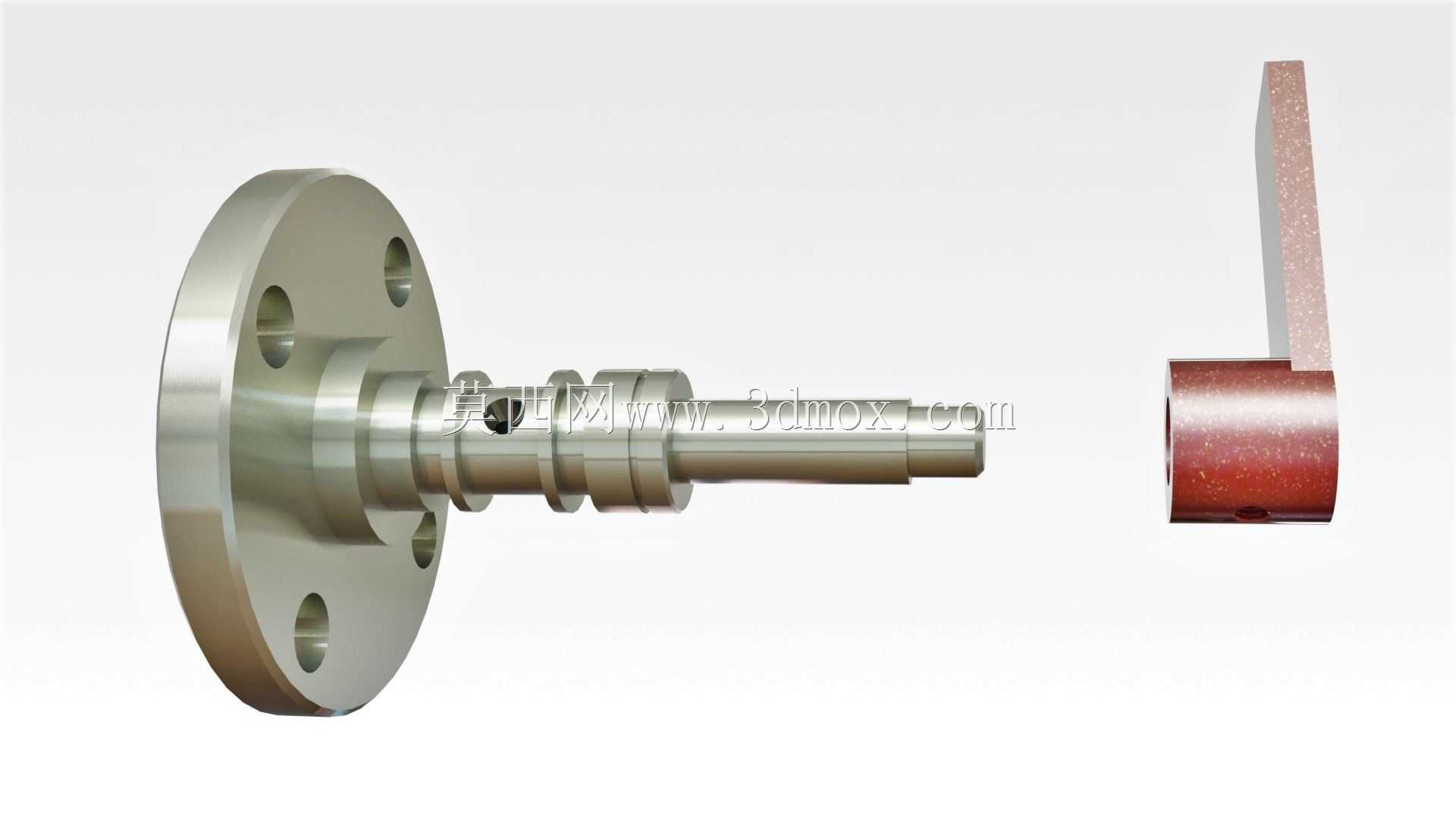

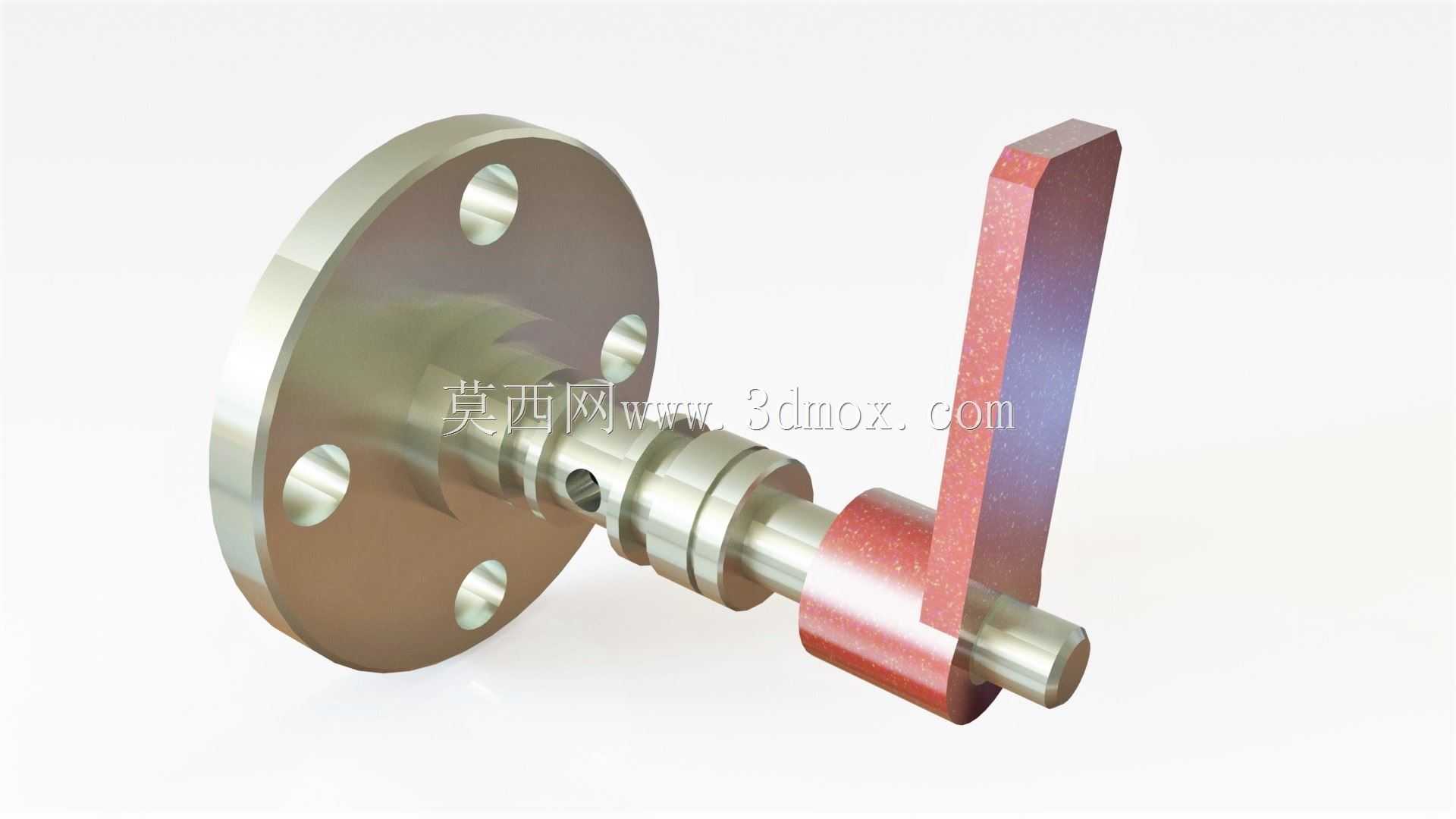

　　轴段部分采用阶梯轴设计，不同直径的轴段分别承担导向、限位、装配联动摆臂的功能，靠近法兰侧的轴段预留有径向通孔，可穿装定位销与阀块内部的驱动阀芯联动，将阀块输出的直线驱动力传递到端部的摆臂上。摆臂部分采用偏心安装结构，与轴段通过过盈配合加横向销钉固定，避免高速往复摆动时出现松脱，摆臂的打击端面做了加厚处理，长期反复击打接触工件定位块也不会出现端面变形、崩缺的问题。从安装边界来看，法兰盘的外径尺寸适配常规通径阀块的安装孔距，轴段伸出法兰端面的长度经过核算，既保证摆臂摆动时不会与阀块表面的其他管路、接头产生干涉，又能让摆臂的打击行程刚好覆盖工件定位块的触发位置，不会出现空打或者行程不足无法触发传感信号的问题。

　　轴段与阀块配合的部位做了高精度的外圆磨削，表面粗糙度控制在合理区间，配合阀块内的导向套可以实现低摩擦的往复滑动，长期运行也不会出现卡滞、磨损超差的问题。在实际应用场景中，这类组件常和位置传感器配套使用，当工件输送到裁切工位后，阀块驱动该组件伸出，摆臂摆动打击工件定位面，将工件推到基准位置后，传感器检测到摆臂到位信号，裁切机构才会启动下刀动作，避免工件位置偏移导致的裁切尺寸超差、刀具崩损问题。设计过程中特意将摆臂的重心调整到轴段的轴线上，减少往复摆动时的偏心惯量，降低驱动端的负载冲击，同时轴段上的环形槽可以配套安装密封圈，避免阀块内部的驱动介质泄漏，适配气动、液压两种驱动形式的阀块安装需求。

　　整个组件的所有棱角都做了倒角处理，既避免安装时划伤操作人员，也能去除加工过程中产生的毛刺，防止毛刺脱落进入阀块内部造成阀芯卡滞。在设备维护层面，该组件属于易损的执行端零件，法兰式的安装结构可以实现快速拆卸更换，不需要拆解整个阀块总成，能大幅缩短设备停机维护的时间，适配三班倒连续生产的加工车间使用需求。不同工位使用时，只需要调整摆臂的安装角度，就可以适配不同方向的打击触发需求，不需要重新加工整个组件，具备一定的通用适配性。
