十字轴式万向传动联轴器结构设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894525
  • 十字轴式万向传动联轴器结构设计
  • 十字轴式万向传动联轴器结构设计
  • 十字轴式万向传动联轴器结构设计
  • 十字轴式万向传动联轴器结构设计
  • 十字轴式万向传动联轴器结构设计
  • 十字轴式万向传动联轴器结构设计
  • 十字轴式万向传动联轴器结构设计
  • 十字轴式万向传动联轴器结构设计
  • 十字轴式万向传动联轴器结构设计
  • 十字轴式万向传动联轴器结构设计
  • 十字轴式万向传动联轴器结构设计

  在商用车底盘传动系统、工业机床进给机构、农业机械动力传输单元中,两连接轴存在空间夹角、安装同轴度偏差是工程现场极为常见的工况,这类场景下刚性联轴器无法补偿轴系偏移,强行使用会造成轴系附加载荷激增、轴承过早磨损、键槽剪切断裂等故障,万向联轴器正是为解决这类偏角传动需求诞生的核心传动部件。本次呈现的十字轴式万向联轴器结构,核心功能是在两轴轴线存在0-25°夹角偏差的工况下,持续稳定传递旋转扭矩,补偿安装过程中产生的轴向、径向与角度偏差,避免轴系因对中误差产生额外内应力。

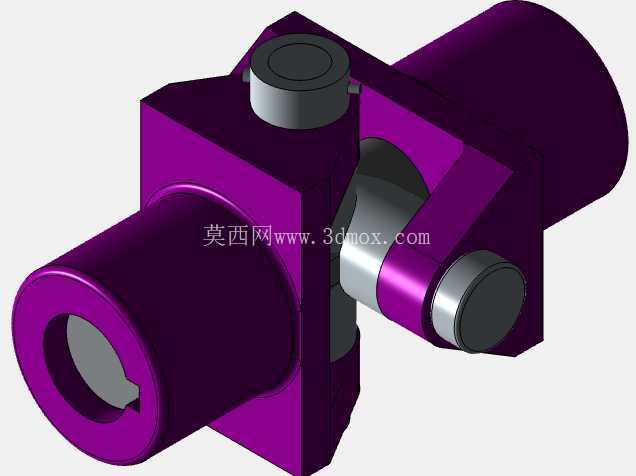

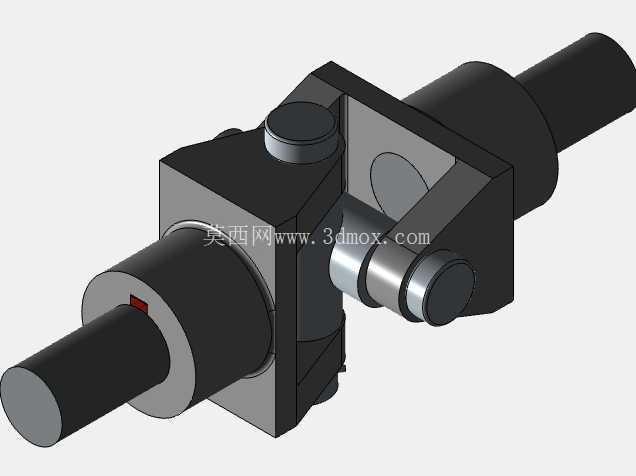

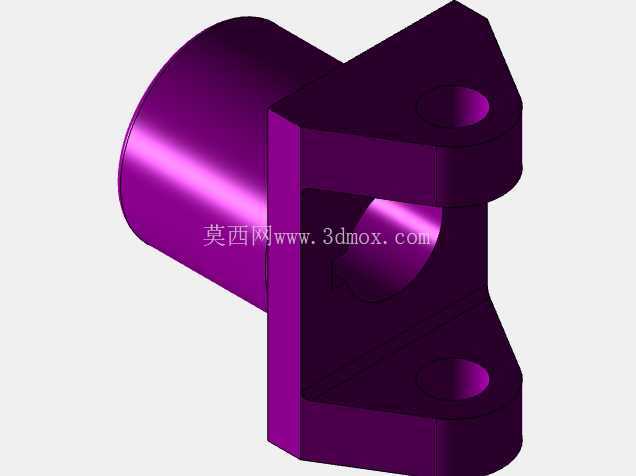

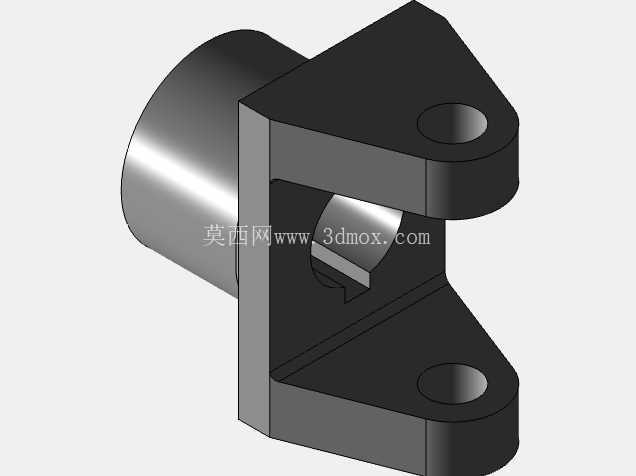

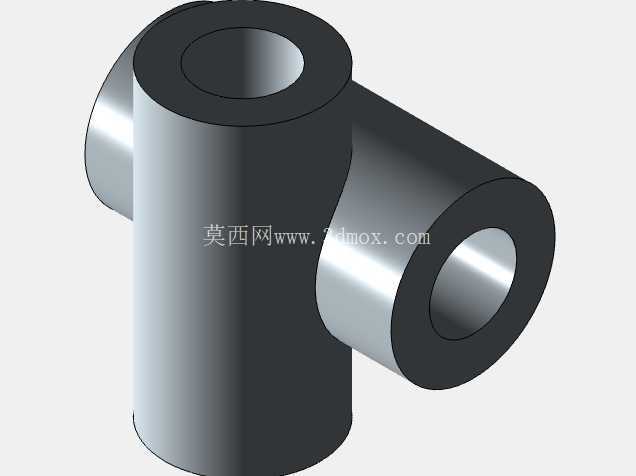

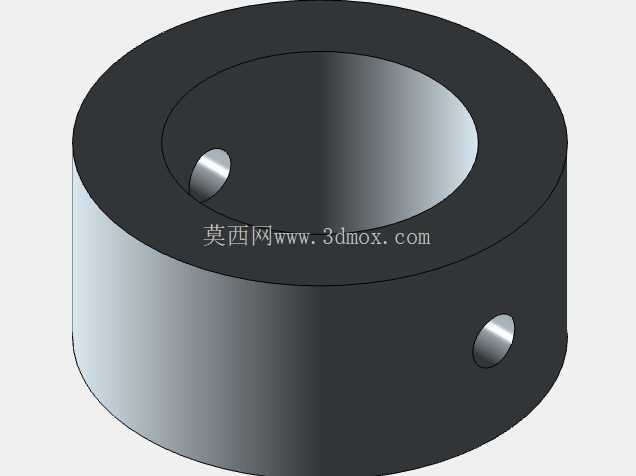

  从结构设计逻辑来看,该联轴器采用分体式叉形接头配合十字轴核心传动件的布局,两端的轴套部分设计有标准键槽孔,可直接与待连接的动力输入轴、输出轴通过平键实现周向固定,轴套外侧预留的径向销孔可穿入锁紧销,实现轴与联轴器的轴向定位,防止大扭矩工况下轴与套之间出现轴向窜动。中间的十字轴作为扭矩传递的核心载体,四个轴颈分别与两端叉形接头的安装孔配合,配合面预留有润滑脂存储腔,可在装配时填充锂基润滑脂,降低十字轴轴颈与叉头孔之间的滑动摩擦损耗,延长部件维护周期。叉形接头的主体采用方块式一体化结构,相比传统分体式叉头拥有更高的结构刚度,在承受冲击扭矩时不易出现叉臂变形断裂的问题,适合中低速、中等扭矩的传动场景。

  从安装边界尺寸来看,两端轴孔的同轴度在设计时预留了足够的偏角补偿余量,安装时无需严格保证两轴完全共线,只要轴线夹角在设计允许范围内即可正常运行,大幅降低了现场安装的对中难度,尤其适合底盘布置空间紧凑、车架存在动态形变的商用车传动场景,比如变速箱输出轴与驱动桥输入轴之间的动力传递,车辆行驶过程中悬架跳动会造成两轴相对位置持续变化,该结构可动态适配角度变化,保证动力传输不中断。在工业设备应用场景中,这类联轴器也常被用于多轴钻床、输送线转角传动单元等设备,解决动力输出端与执行端不在同一直线的传动问题。

  设计过程中对十字轴的轴颈直径、叉头臂厚做了等强度校核,确保在额定扭矩下各部位应力分布均匀,避免出现应力集中导致的局部失效,轴孔的键槽尺寸符合通用机械传动的标准规格,可直接与标准直径的传动轴适配,无需额外定制加工轴件。外观上的紫色为三维建模过程中的零件区分配色,实际加工时叉头部分可采用40Cr调质处理提升强度,十字轴采用20CrMnTi渗碳淬火处理,表面硬度达到HRC58-62,保证耐磨性能,轴套与轴的配合公差选用H7/k6过渡配合,既保证装配时的同轴度,又不会造成装配难度过大。需要注意的是,单十字轴万向联轴器在传递扭矩时存在瞬时转速波动,当两轴夹角越大时转速波动越明显,因此在对转速均匀性要求较高的场合,可成对使用该类联轴器形成双万向节结构,通过合理布置中间轴的相位角抵消转速波动,而在对转速均匀性要求不高、仅需传递扭矩的场景,单节结构即可满足使用需求,同时具备结构简单、维护方便、成本低廉的优势。
