带安装座斜撑式环形铰接支座结构

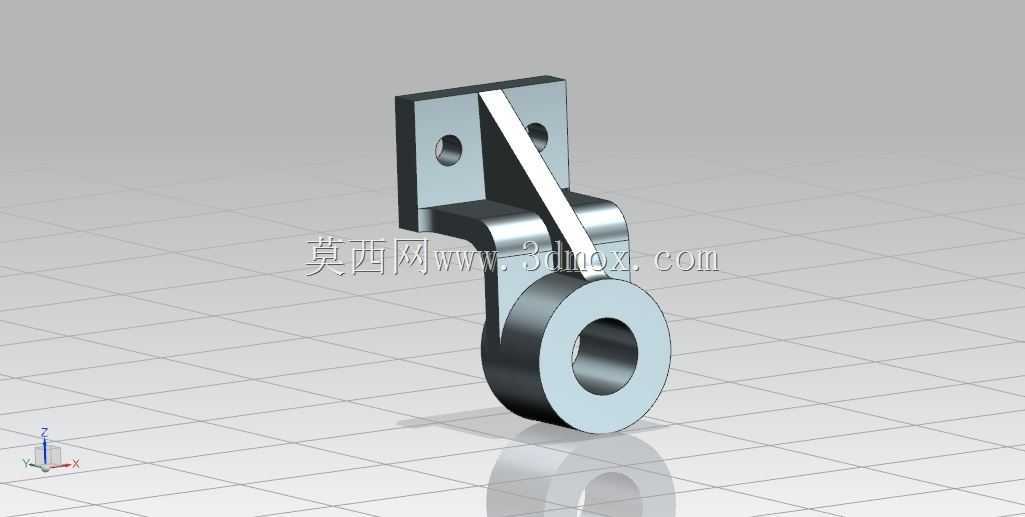

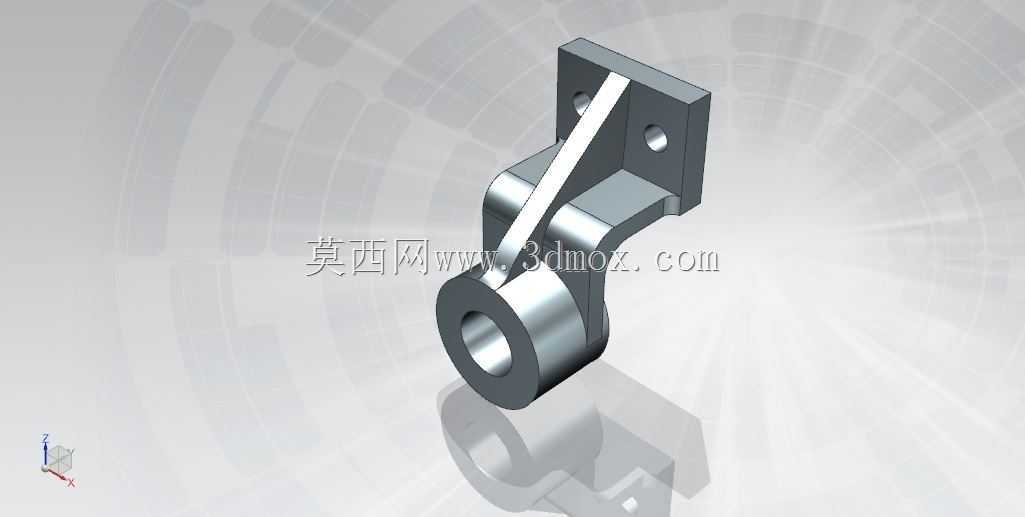

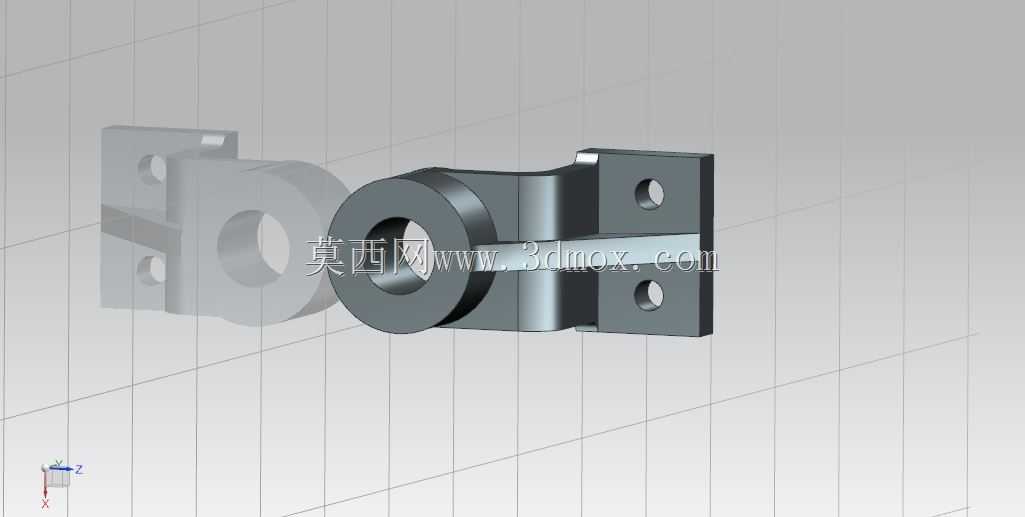

该构件属于设备连接支撑类五金件，常见于轻工输送设备、小型工装夹具、非标自动化线体的工位辅助定位结构中，主要承担两个相对运动部件之间的铰接支撑与载荷传递作用，避免运动部件直接与安装基面硬接触造成磨损，同时可补偿小范围的安装角度偏差，降低装配对位的精度要求。从结构设计来看，后部的方形安装板设置了两个对称的通孔，用于穿装螺栓完成与设备基面的固定，安装板与下部环形铰座之间通过弯折成型的支撑臂连接，支撑臂侧面增设的斜向加强筋从安装板中部延伸至铰座上部，可有效抵消环形铰座受径向载荷时产生的倾覆力矩，避免支撑臂根部出现应力集中断裂的问题。下部的环形铰套内孔为光面设计，可配套对应直径的铰接销轴使用，铰套的厚度经过载荷校核，能够满足常规工位下1000N以内的径向载荷承载需求，铰套端面与支撑臂的过渡位置采用圆弧倒角处理，既消除了加工后的锐边毛刺，也能减少应力集中系数，提升构件的疲劳寿命。安装边界方面，方形安装板的两个安装孔中心距适配常规的型材安装孔位，安装后整体突出基面的高度经过优化，不会与周边运动部件产生运动干涉，斜向加强筋的宽度控制在合理范围内，既保证了结构强度，也不会额外占用过多的安装空间。设计过程中优先考虑了构件的加工工艺性，支撑臂与安装板、铰座的连接位置均适合采用一体铣削成型或者钣金折弯焊接工艺，不需要额外设计复杂的工装夹具即可完成批量加工，铰接内孔的公差带选取间隙配合区间，既能保证销轴转动顺畅，也不会因间隙过大造成铰接晃动量超差。在实际应用场景中，这类铰接支座常被用作小型翻盖机构的转动支撑、线体侧挡的铰接固定座、检测工位摆臂的支撑基座，相比一体式铸造成型的支座，该结构重量更轻，安装调整更灵活，针对不同的载荷需求，仅需调整加强筋的厚度或者铰套的内径尺寸即可快速衍生出适配不同工况的变体结构，不需要重新设计整体安装接口，能够大幅缩短非标设备的设计迭代周期。
