工业级手用敲击锤结构设计方案

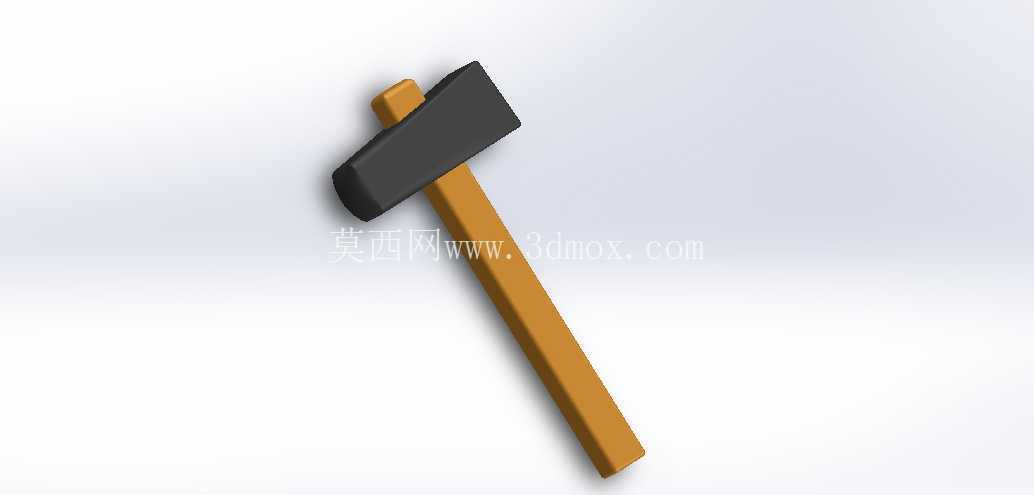

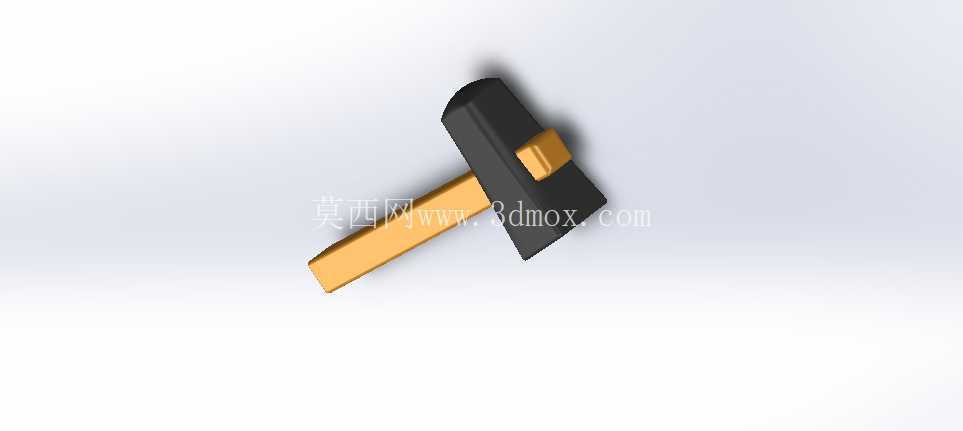

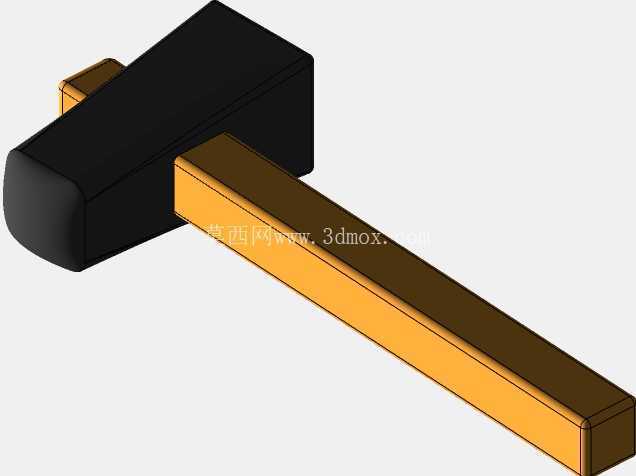

　　这款手用敲击锤的结构设计，核心围绕手动敲击作业的实际受力场景展开，锤头部分采用高碳钢材质的楔形+平面双工作面构型，其中楔形工作面可适配金属板材冲切、錾削作业的刃口贴合需求，平面工作面则承担常规零件装配敲击、工件校形、锻造工序辅助击打等功能，两个工作面的过渡区域做了R3圆弧倒角处理，避免应力集中导致的锤头崩裂风险。锤头与锤柄的连接采用传统的楔胀式固定结构，锤头安装孔设计为上窄下宽的锥形结构，锤柄装入后从端部打入金属楔块，使锤柄端部膨胀卡紧锤头锥孔，这种结构在长期高频敲击振动下不会出现锤头松脱飞出的安全隐患，相比螺纹连接、粘接等固定方式，更适配手动工具高冲击载荷的使用工况。

　　锤柄选用硬质杂木材质，整体做了椭圆截面的人体工学修形，握持区域的截面长轴沿手掌握持方向设置，可有效分散敲击时的反作用力震感，降低长期作业的手部疲劳，锤柄长度设计为320mm，这个长度既能够保证敲击时获得足够的力臂，让操作人员无需施加过大握力即可输出足够的击打力矩，同时也不会因为长度过长导致狭小作业空间内的操作干涉。从实际应用场景来看，这款敲击锤可覆盖多个工业作业环节：在机械装配工序中，可用于过盈配合销钉、轴承的敲击安装，也可用于拆卸过程中配合冲子打出定位销；在钣金加工作业中，楔形工作面可配合垫铁完成板材的局部校形、折边作业；在小型自由锻造工序中，可用于小尺寸坯料的延展、冲孔辅助击打；在设备维修场景中，可用于锈蚀连接件的震松、卡滞部件的敲击复位。

　　设计过程中对锤头的重量做了平衡优化，整体锤头重量控制在0.8kg，这个重量区间既不会因为过重导致长时间握持的手臂负荷过大，也不会因为过轻导致敲击动能不足，需要反复多次击打才能完成作业。锤头的工作面做了局部淬火处理，硬度达到HRC48-55，保证击打过程中工作面不会出现凹陷、卷边，而非工作面的锤头主体部分则保持调质处理的韧性，避免硬度过高导致的锤头碎裂风险。锤柄的末端做了膨大的挡边结构，防止敲击作业时手部从锤柄末端滑脱，同时挡边处可开设挂孔，方便工具在工位挂架上的收纳存放。

　　在安装边界方面，这款手锤属于手持作业工具，无固定安装要求，仅需在使用时保证锤头与锤柄的连接楔块无松动，作业时周边预留不小于500mm的操作回转空间即可，适配各类常规工位的作业需求。针对不同作业场景的适配性，设计时也做了细节考量：锤头的楔形工作面刃口做了120度的夹角设计，既保证刃口有足够的强度不会在敲击时崩损，也能够在錾削、冲切时有效传递集中击打力；平面工作面的平面度控制在0.1mm以内，避免击打工件表面时出现局部压痕；锤柄与锤头连接的位置做了钢质防脱箍加固，即使锤柄出现局部开裂，防脱箍也能阻止锤头飞出，进一步提升工具使用的安全性。
