双链轮滚子链传动结构三维设计作品

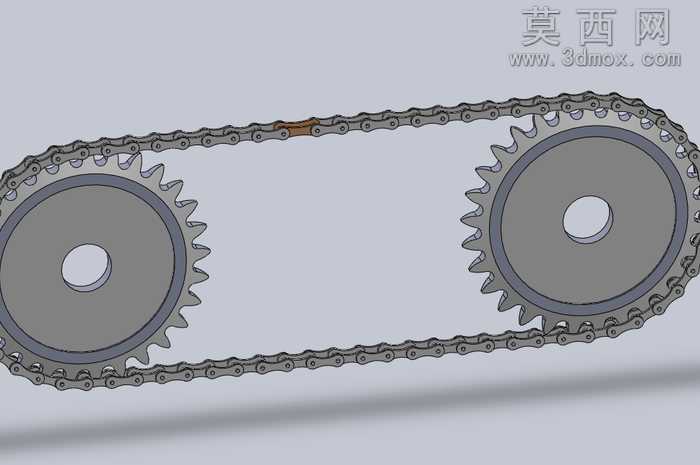

本作品为链传动结构三维建模成果，建模阶段围绕链传动的啮合逻辑展开，首先完成两个不同节圆直径链轮的参数化构建：依据滚子链的啮合标准，精准绘制链轮的齿廓曲线，保证齿形符合链节啮合的几何要求，对链轮的轮毂、中心安装孔、轮辐结构进行实体建模，还原链轮的真实加工形态，区分轮齿啮合区与轮毂安装区的结构边界。随后完成闭合滚子链的建模，逐节构建内链板、外链板、销轴、套筒、滚子的独立零件，按照链节的铰接关系完成装配，通过路径配合约束让整根链条环绕在两个链轮外侧，保证每一个链节的滚子都能与对应链轮的齿槽精准对位，模拟出真实链传动的环绕张紧状态。材质与渲染阶段，为链轮赋予哑光金属材质，模拟经过调质处理的钢材表面质感，调整粗糙度参数体现机械加工后的细微纹理；为链节零件区分材质，链板采用略带氧化质感的钢材材质，销轴与滚子部分赋予更高的金属光泽度，还原传动部件的真实材质差异；场景中添加柔和的环境光源，在模型下方投射出自然的软阴影，突出链轮与链条的结构层次，清晰展现链节与轮齿的啮合细节。结构设计上还原了链传动的核心特性，两个链轮保持合理的中心距，链条的张紧度符合常规传动的设计要求，既保证传动过程中不会出现跳齿脱链的问题，也预留了合理的挠性余量，可直观展示链传动平均传动比准确、适配远距离传动、可在恶劣工况下传递动力的结构优势，整体建模逻辑遵循机械设计的实际规范，可用于链传动原理演示、传动结构方案验证等场景，清晰呈现了滚子链与链轮配合的完整机械结构形态。
