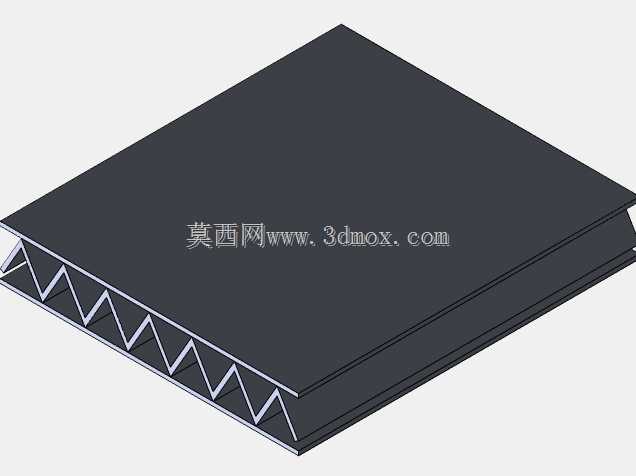

波纹夹芯复合夹层承载板材结构

这款波纹夹芯复合夹层结构，是轻量化承载场景里常用的结构形式，在轨道交通车厢内饰地板、方舱舱体壁板、物流仓储货架层板、航空航天次承力构件、建筑临时围护板材等场景都有广泛应用。区别于传统实心板材，这类夹芯结构通过芯层的构型设计，在大幅降低整体重量的同时，保留足够的抗弯、抗剪承载能力，能在载荷与自重的平衡上达到更优的表现。

从实际使用需求出发，这类结构的核心功能是分散面外载荷，当板材表面承受均布压力或者局部集中载荷时，上下两层平整的面板主要承担面内的拉压应力，中间的波纹形芯材则承担横向剪切应力，同时支撑上下层面板，避免面板在受压时发生失稳变形。和蜂窝夹芯、泡沫夹芯结构相比，波纹芯的结构开敞性更好，在需要预埋管线、流通介质的场景下，芯层的波纹间隙可以直接作为走线或者通风的通道，不需要额外在结构上开孔破坏整体强度，同时波纹结构的成型工艺更简单，不管是金属板材折弯焊接，还是复合材料模压成型，都能实现较低的制造成本，适合批量规模化生产。

设计这类结构的时候，首先要匹配实际安装场景的边界条件，先确定整体板材的长宽尺寸，要适配安装框架的支撑跨距，跨距越大的场景，芯层的高度就要对应提升，以此提高截面的惯性矩，保证板材在额定载荷下的挠度在允许范围内，避免出现过大变形影响使用。波纹芯的构型参数是设计核心，波纹的夹角、波高、板材厚度都需要根据载荷工况计算：如果是承受较大冲击载荷的场景，波纹的夹角要适当放大，提升芯层的抗冲击吸能能力；如果是对自重要求极高的场景，可以在保证剪切强度的前提下减薄芯材的板材厚度，同时优化波纹的排布密度，避免材料冗余。上下层面板和芯材的连接方式也是设计重点，金属材质的结构一般采用钎焊或者激光焊接的方式，保证连接界面的强度，避免在长期交变载荷下出现脱层失效；复合材料的结构则一般采用共固化或者胶接的工艺，要匹配不同材料的热膨胀系数，避免温度变化时连接界面产生过大的内应力。

安装边界上，这类板材一般采用周边压条固定或者嵌入式安装的方式，设计时要在板材边缘预留足够的连接余量，边缘位置的芯层如果是开放式结构，需要做封边处理，避免水汽、杂质进入芯层内部造成腐蚀，同时封边结构也能提升板材边缘的抗压能力，避免安装压紧时边缘出现压溃变形。在有密封要求的使用场景下，还可以在波纹芯的间隙内填充轻质隔热或者隔音材料，在不明显增加重量的前提下，提升板材的隔热、隔音性能，拓展结构的使用场景。

实际选型应用时，还要考虑使用环境的腐蚀因素，如果是在户外或者潮湿环境下使用，板材表面要做对应的防腐处理，金属材质可以采用镀锌、喷塑或者采用不锈钢基材，复合材料则要选择耐候性好的树脂基体，避免长期使用过程中材料性能衰减。针对有防火要求的场景，还要在面板表面添加阻燃层，芯材选用不燃或者难燃的材料，满足相关行业的防火规范要求。

从建模逻辑来看，这类结构的参数化设计空间很大，可以通过调整波高、波长、板厚、整体外形尺寸等参数，快速适配不同的载荷与安装需求，在做整机或者整体结构设计时，可以先通过简化的等效模型计算整体刚度，再细化芯层的细节结构，兼顾设计效率与计算准确性。波纹的排布方向也要根据主载荷方向调整，让波纹的延伸方向和主剪切应力方向一致，最大化发挥芯材的承载效率，避免材料性能的浪费。
