斜面拼接式机床定位支撑基座结构

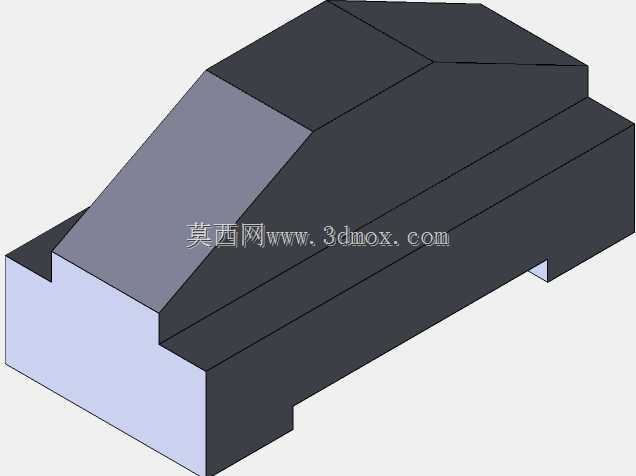

该结构件为机床工装系统中常用的定位支撑基座，主要应用于数控加工工位的工件承托、夹具定位场景，可作为非标自动化生产线的载具底座使用，也可适配小型专用设备的机身承托单元，在精密机加工、装配检测工位中承担载荷传递、位置基准确定的核心作用。从实际用途来看，该基座可直接安装在机床工作台T型槽上，为待加工工件提供稳定的支撑平面，底部两侧的缺口结构为安装避让位，可避开工作台面的固定螺栓凸起，同时方便压板从侧方伸入完成基座的锁紧固定，无需额外加工沉孔即可实现快速装夹，大幅缩短工位准备时间。从功能特性来看，该基座采用高低分层的结构设计，下部浅色调区域为水平支撑基准面，平面度公差控制在0.02mm以内，可直接与工件底面贴合保证支撑稳定性；上部深色调区域设置多组连续斜面，斜面角度经过精确计算，可适配带斜度工件的定位需求，无需额外加装角度垫块即可完成异形工件的定位装夹，同时斜面的拼接式设计可分散工件装夹时的局部应力，避免长期承重出现结构变形。从设计思路来看，该结构摒弃了传统一体式基座的厚重设计，采用多面拼接的实体结构，在保证整体刚性满足铣削加工载荷要求的前提下，通过斜面切分去除了非承重区域的多余材料，既降低了构件自身重量，也减少了加工时的材料去除量，降低生产制造成本；各相邻面之间均设置微小倒角，避免安装使用过程中锐边划伤操作人员，同时也能消除应力集中点，提升构件的长期使用寿命。从外形尺寸与安装边界来看，该基座整体为长方体衍生结构，长度方向适配常用中型机床的工作台安装间距，宽度方向可并排安装两个同规格基座完成长条形工件的支撑，高度方向的分层设计让上部斜面的最高点低于机床主轴的最低加工行程边界，不会出现加工干涉问题；底部两侧的避让缺口深度与常规机床压板厚度匹配，安装时基座底面可完全贴合工作台面，不会出现悬空翘曲问题，保证支撑定位精度。
