铰接式机械连接固定支座结构设计

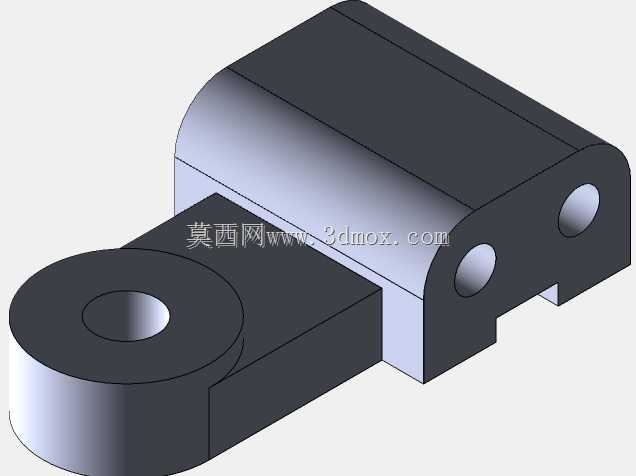

该铰接式连接固定支座是工业机械传动与支撑系统中常用的铰接类连接件，主要应用于需要实现小角度相对转动的机械结构衔接场景，常见于自动化生产线的连杆传动机构、小型设备的开合铰接部位、工装夹具的活动连接端以及轻工机械的联动结构中，承担着结构连接、载荷传递与转动导向的核心作用，能够在保证两个关联部件相对转动自由度的同时，提供稳定的结构支撑，避免部件运行过程中出现错位、窜动问题。从功能特性来看，该支座采用一体化成型的主体结构，左侧设置带同轴通孔的圆柱铰接端，可通过配套销轴与外部连杆、摆臂类部件实现铰接配合，通孔的加工精度可保证销轴转动顺畅无卡滞，圆柱端面的平整设计能够贴合配套部件的安装面，减少转动过程中的端面摩擦损耗；右侧为双孔平行铰接座结构，两个同轴通孔可与另一组活动部件连接，实现双点位的铰接支撑，相比单孔铰接结构拥有更高的抗扭性能，能够承受更大的径向载荷与偏载力矩，主体中部的矩形连接段将左右两个铰接部位连为整体，厚实的实体结构可有效传递工作载荷，避免应力集中导致的结构断裂。在设计思路上，该支座优先考虑了结构的力学性能与安装适配性，整体采用等强度设计思路，在铰接孔周边做了局部加厚处理，抵消销轴传动过程中对孔壁的挤压应力，主体的棱边做了小圆弧过渡处理，既减少了加工过程中的应力残留，也避免安装使用过程中锐边划伤操作人员；右侧铰接端的半圆顶设计，在保证结构强度的前提下缩减了不必要的实体体积，降低零件整体重量，同时为相邻部件的转动预留了足够的避让空间，避免转动过程中出现结构干涉。从安装边界来看，左侧圆柱铰接端的外径尺寸可适配常规直径的配套衬套，中心通孔可匹配标准规格的圆柱销轴，中部矩形段的平面可作为安装定位基准面，方便加工与装配过程中的尺寸校准，右侧双铰接孔的中心距与左侧铰接孔的中心距保持固定比例，可适配多数常规连杆机构的传动行程需求，整体外形无突出的异形结构，既适合采用金属切削加工方式单件生产，也适合通过模锻、粉末冶金等工艺批量制造，能够满足不同场景下的加工与使用需求，在实际装配时仅需通过销轴与对应部件连接即可完成安装，无需额外的复杂定位结构，装配维护便捷，可有效降低设备的组装与后期维护成本。
