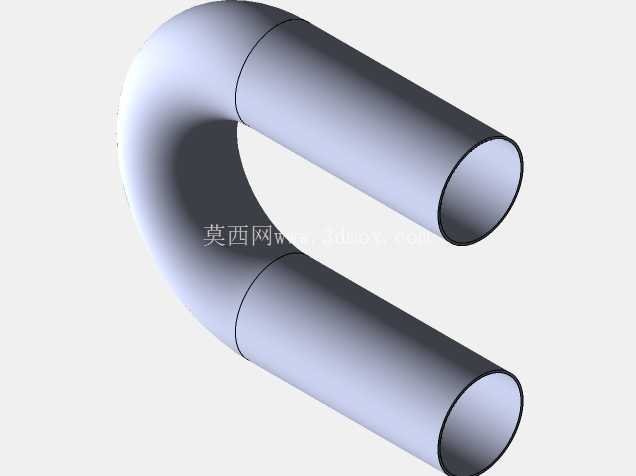

U型180度弯管管路连接结构

　　在流体输送管路系统的布局设计中，180度转向的管路衔接一直是容易出现流阻突变、安装干涉的节点，这款U型弯管结构正是针对这类场景做的参数化设计，区别于传统直角弯头拼接的转向方案，一体成型的圆弧过渡结构能最大程度降低介质流经转向段时的涡流损耗，不管是低压气动回路、循环冷却水管路还是小口径化工流体输送场景，都能适配对应的管路排布需求。从结构设计逻辑来看，整个弯管采用等通径设计，两端直管段的长度预留了足够的卡接、焊接或者螺纹连接的操作空间，不会因为弯弧段距离管口过近导致安装时工具无法就位，弯弧段的曲率半径是按照常规管路设计的通用规范取值，既不会因为曲率过小造成介质流动阻力陡增，也不会因为曲率过大占用过多的安装空间，在紧凑的设备内部管路布局中，这种尺寸平衡能很好适配设备内部局促的排布空间。

　　实际做结构建模的时候，要重点控制弯弧段的壁厚均匀性，尤其是弯弧内侧的壁厚增厚量和外侧的壁厚减薄量，要控制在管材成型工艺允许的公差范围内，如果是采用金属管材冷弯成型的加工方式，建模时还要预留对应的回弹补偿量，避免弯制完成后角度出现偏差，导致两端管口的同轴度、平行度超出安装公差，后续对接管路的时候出现强制装配的应力，长期运行过程中容易在焊缝或者接头位置出现泄漏。

　　从安装边界来看，两端直管段的轴线保持平行，间距由弯弧的曲率半径决定，选型的时候可以根据现场管路的中心距要求匹配对应的曲率参数，直管段的外圆尺寸和常规同规格管材保持一致，不需要额外做变径处理就能直接和标准管路接头对接，安装时不需要定制特殊的转接件，能有效降低现场施工的配件成本和装配难度。在气动控制系统的阀组排布中，这类U型弯管常用来做同一排阀件的进出气回路转向，能让管路排布更整齐，减少管路弯折造成的气阻波动，保证气动执行元件的动作响应稳定性；在小型循环冷却设备中，这类弯管可以用来连接水泵进出口和散热排的管路，圆弧过渡的流道能减少冷却水循环的压损，降低循环泵的工作负载；在小型液压站的管路布局中，小通径的U型弯管也可以用来做阀块之间的压力油管路连接，避免多段直角弯头拼接造成的油液温升问题。

　　建模过程中，整个结构的曲面过渡做了连续相切处理，没有尖锐的棱角，不管是后续做有限元流场分析还是结构应力分析，都能保证网格划分的质量，不会因为曲面曲率突变出现分析结果失真的问题，两端管口的端面做了垂直于直管轴线的平切处理，能保证对接时密封面的贴合度，不管是采用平面密封还是锥面密封的接头，都能保证密封可靠性，不会因为端面倾斜出现密封失效泄漏的问题。另外，整个弯管的外表面没有多余的凸起结构，安装时可以紧贴设备内壁或者安装板排布，不会因为结构突出和周边的其他零部件产生干涉，在做设备整体管路装配的时候，能有效压缩管路占用的空间，提升设备内部的空间利用率，对于紧凑型的小型自动化设备、桌面型加工设备来说，这种空间友好的管路配件能大幅降低管路布局的设计难度。
